Acoustic Signature Tango Reference to przedwzmacniacz gramofonowy z korekcją RIAA, zaprojektowany do pracy z wkładkami MM, MC i MI. Jego zadaniem jest wzmocnienie delikatnego sygnału z gramofonu i przygotowanie go do podania na wejście liniowe Twojego wzmacniacza lub przedwzmacniacza. Możliwość ustawienia obciążenia pozwala dopasować wejście do parametrów wkładki, zamiast polegać na jednej stałej konfiguracji.

W konstrukcji zastosowano półaktywną korekcję RIAA, krótki tor sygnałowy i stopień wyjściowy single-ended pracujący w klasie A. Zasilacz z transformatorem toroidalnym umieszczono na osobnej płytce, a aluminiową obudowę zaprojektowano z myślą o ograniczaniu rezonansów. To rozwiązania podporządkowane precyzyjnej obróbce sygnału gramofonowego.

Co wyróżnia Acoustic Signature Tango Reference - przedwzmacniacz gramofonowy?

• Obsługa różnych wkładek. Producent przewiduje współpracę z typami MM, MC i MI, co daje swobodę przy doborze wkładki do gramofonu.
• Regulowane obciążenie wejścia. Przełączniki DIP umożliwiają ustawienie pojemności dla MM oraz impedancji dla MC według parametrów wkładki.
• Precyzyjna korekcja RIAA. Deklarowana dokładność ±0,1 dB określa, jak blisko charakterystyka korekcji pozostaje względem krzywej odniesienia.
• Dopracowany tor sygnałowy. Krótkie ścieżki sygnału i stopień wyjściowy pracujący w klasie A są elementami konstrukcji ukierunkowanej na niski poziom zakłóceń.
• Oddzielona sekcja zasilania. Transformator toroidalny znajduje się na osobnej płytce, a płyta stalowa ekranuje zespoły wewnątrz urządzenia.
• Filtr subsoniczny. Wbudowany filtr służy do ograniczania zakłóceń o bardzo niskiej częstotliwości.

Technologie, które mają znaczenie

Funkcje i zastosowanie w praktyce

Ustawienie wejścia dla wkładki MM

W trybie MM impedancja wejściowa wynosi 47 kΩ. Przełącznikami DIP S1 i S2 wybierasz jedną z czterech pojemności podanych w tabeli instrukcji: 0, 220, 470 lub 690 pF.

Dobierając ustawienie do wkładki, dolicz około 80 pF wewnętrznej pojemności przedwzmacniacza do wartości wybranej przełącznikami. Przy pracy z MM przełączniki S3–S8 pozostają wyłączone.

Dobór trybu i obciążenia wkładki MC

Instrukcja zaleca tryb „MC low” dla wkładek o napięciu wyjściowym co najmniej 0,4 mV, a „MC high” poniżej 0,4 mV. Tryb wybierasz przyciskiem na przednim panelu.

Impedancję obciążenia ustawiasz przełącznikami DIP S3–S8 na spodzie urządzenia, kierując się parametrami wkładki i tabelą producenta. W konfiguracji MC przełączniki S1 i S2 muszą być wyłączone; ustawienia DIP dobierz przed podłączeniem przewodów.

Włączenie w tor analogowy

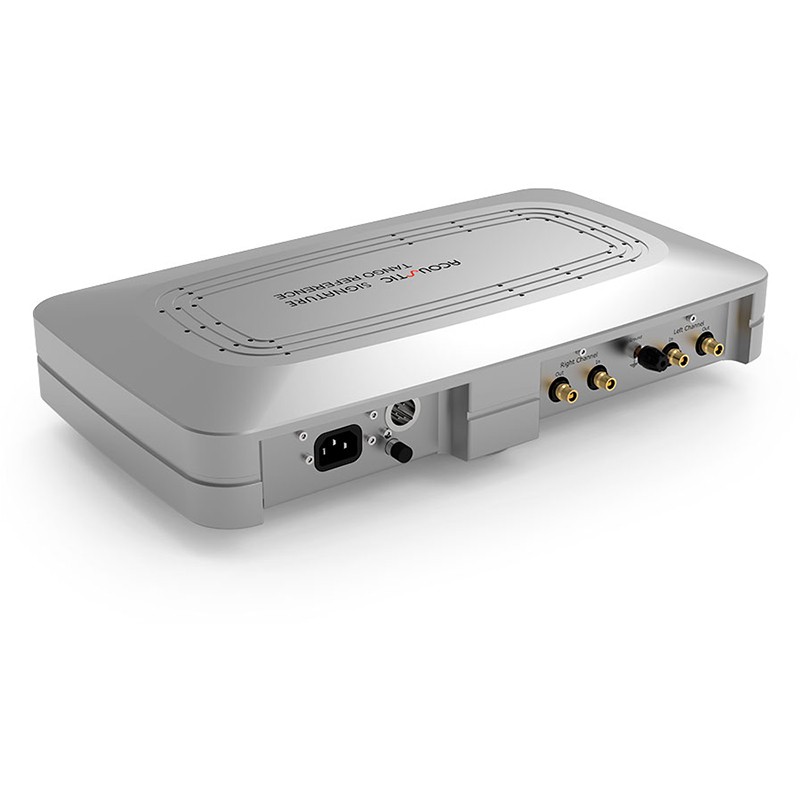

Gramofon podłączasz do lewego i prawego wejścia „Channel IN”, a sygnał z wyjść „Channel Out” prowadzisz dalej przewodami RCA. Tango Reference jest stopniem phono, więc jego wyjście jest przeznaczone do wejścia liniowego wzmacniacza lub przedwzmacniacza.

Wybierz na przykład wejście AUX albo Tuner, zamiast wejścia phono. Podczas wykonywania połączeń wyłącz pozostałe elementy systemu.

Zasilanie i miejsce użytkowania

Zasilacz znajduje się wewnątrz Tango Reference, a przewód sieciowy podłącza się do tylnego gniazda „Main AC IN”. Wartość 24 V DC w specyfikacji opisuje napięcie pracy wewnętrznego zasilania, nie napięcie gniazdka sieciowego.

Używaj urządzenia w pomieszczeniu i chroń je przed wodą oraz wilgocią. Przy wyborze miejsca uwzględnij katalogową masę przedwzmacniacza wynoszącą 16 kg.
