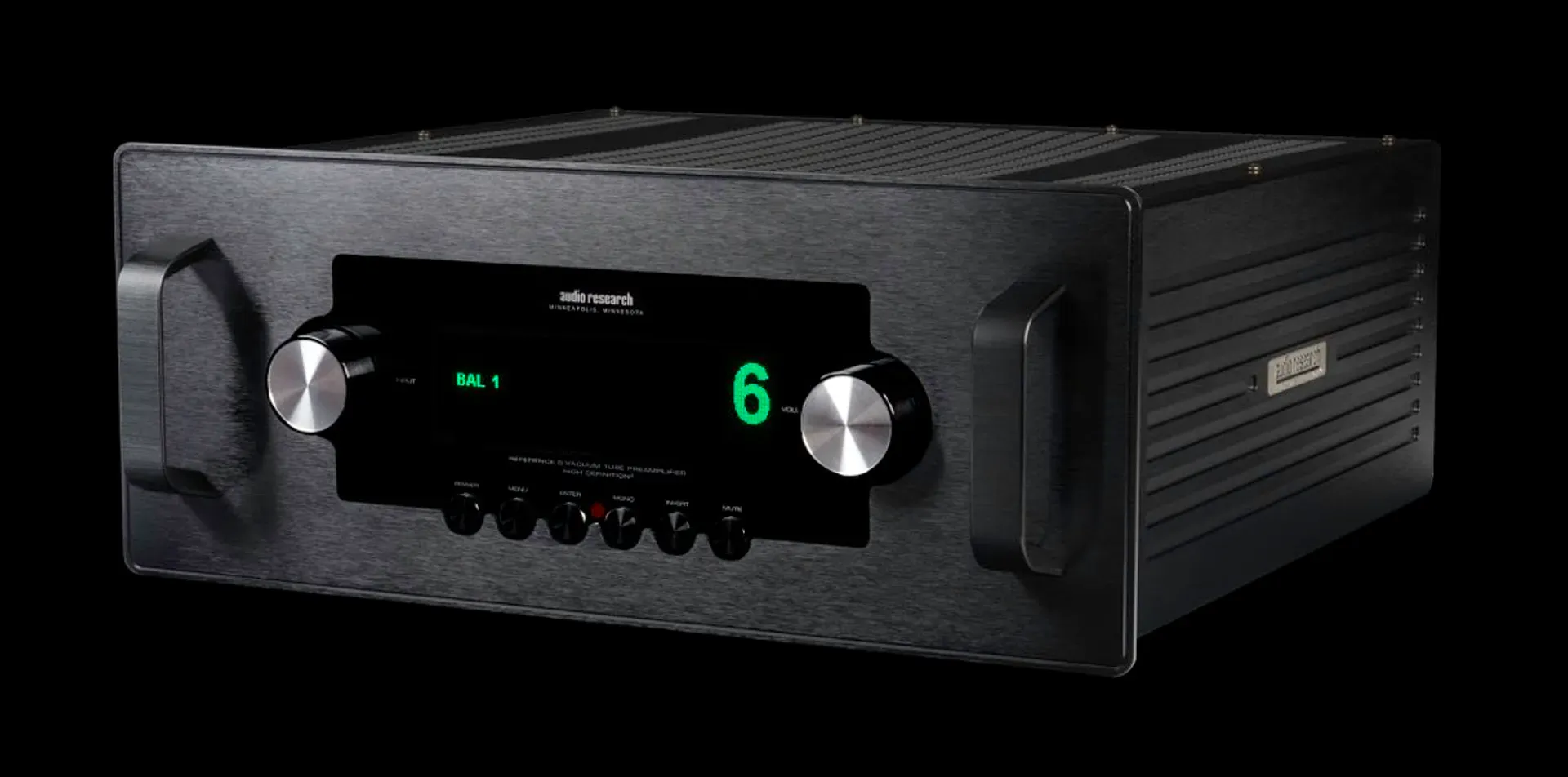

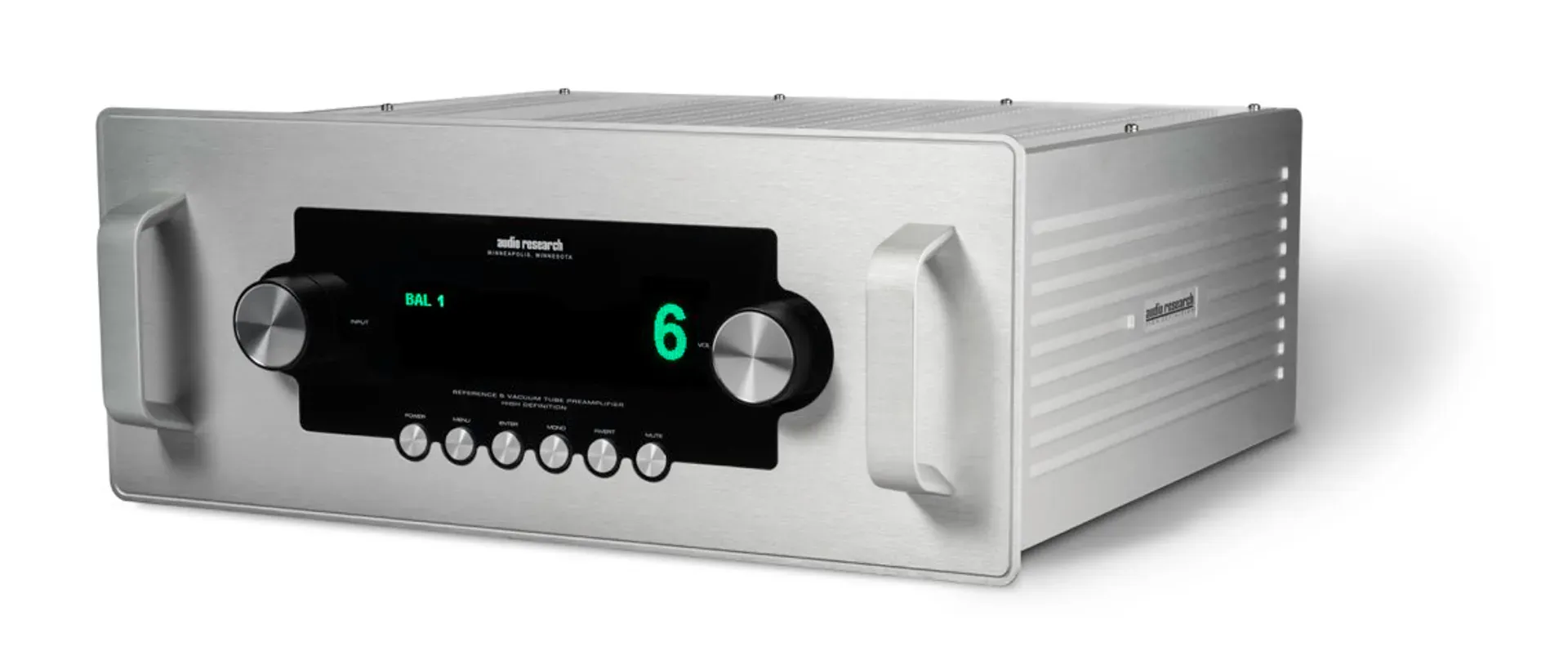

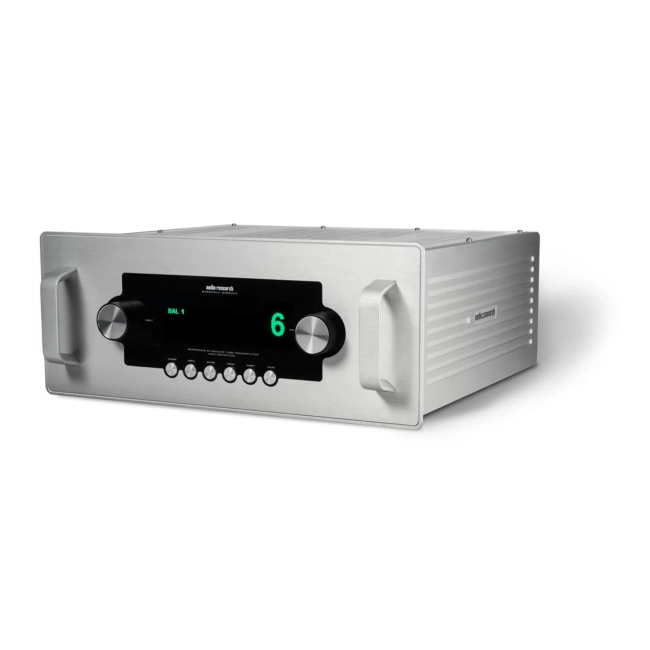

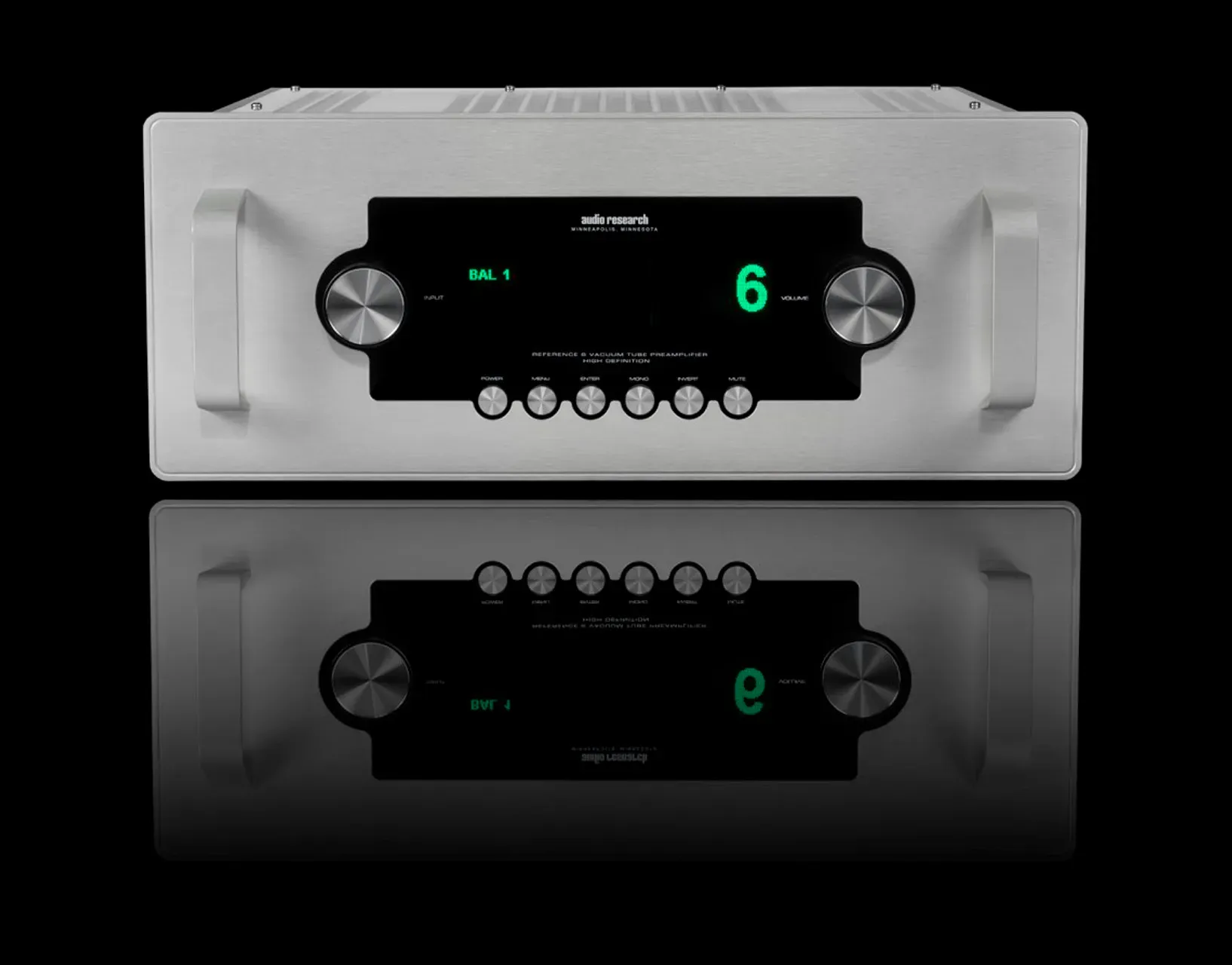

Audio Research Reference 6SE to lampowy przedwzmacniacz liniowy z serii Reference, zaprojektowany jako następca modelu Reference 6. Jest jednobryłowym urządzeniem do sterowania analogowymi źródłami i przekazywania sygnału do końcówki mocy. W pełni zbalansowany tor z jednym stopniem wzmacniającym pracuje w klasie A, bez ujemnego sprzężenia zwrotnego. To konstrukcja dla Ciebie, jeśli przedwzmacniacz ma być świadomie dobranym elementem systemu stereo, a nie tylko przełącznikiem wejść.

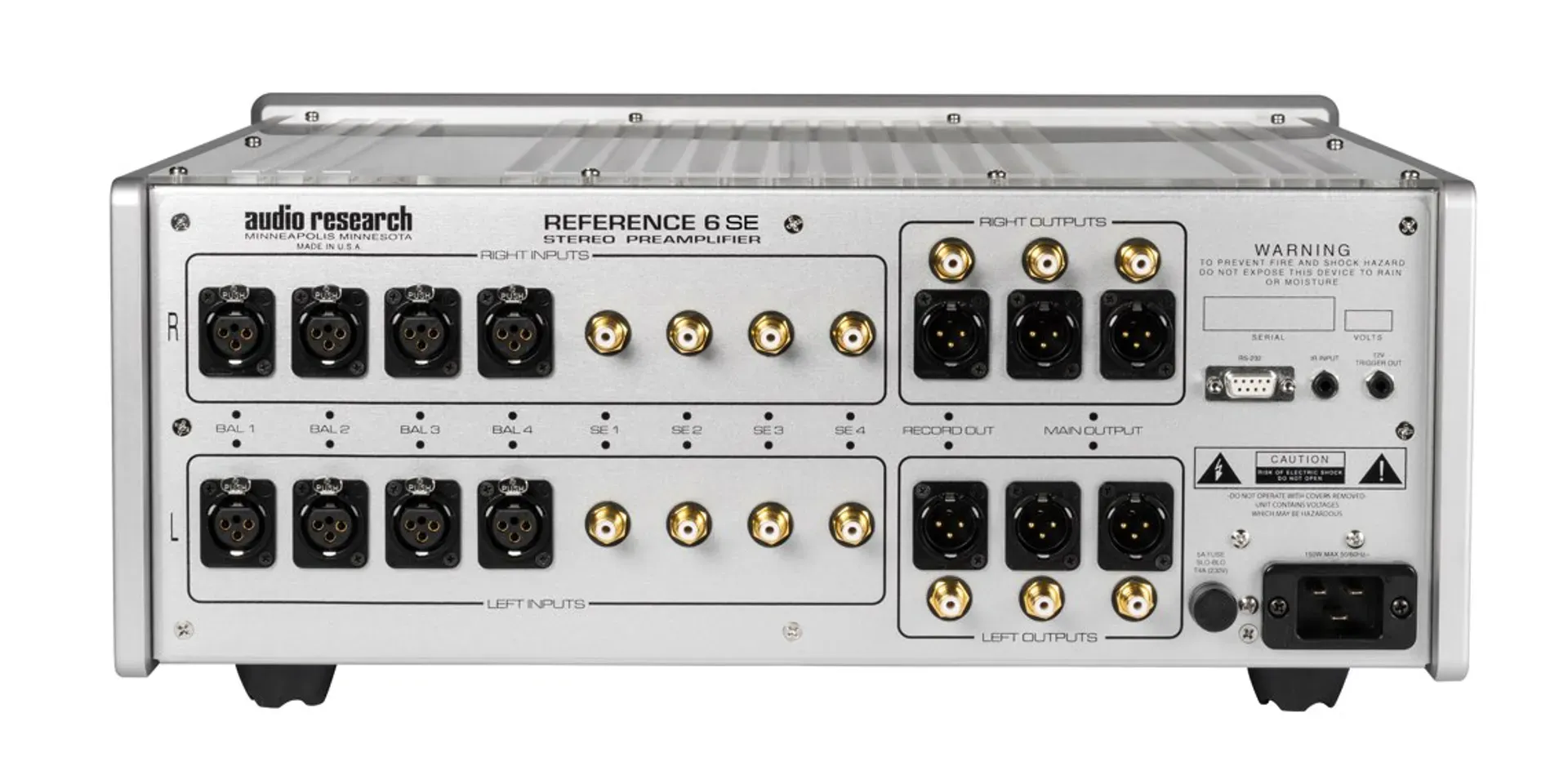

Reference 6SE łączy cztery pary wejść XLR i cztery pary RCA z dwoma zestawami wyjść głównych oraz osobnym wyjściem o stałym poziomie. Regulacja głośności ma 103 kroki. Producent zastosował sześć lamp w torze wzmacniającym i dodatkowe lampy w zasilaczu, a także rozwiązania opracowane przy wzmacniaczach serii Reference 160 oraz Reference 750SEL.
Dla Ciebie, jeśli budujesz system stereo z końcówką mocy i kilkoma analogowymi źródłami oraz szukasz lampowego przedwzmacniacza liniowego z połączeniami XLR i RCA. Dwa zestawy wyjść głównych dają Ci również możliwość zaplanowania połączenia z więcej niż jedną końcówką mocy lub aktywnym subwooferem.
Reference 6SE wykorzystuje w pełni zbalansowaną architekturę pracującą w czystej klasie A. Producent wskazuje pojedynczy stopień wzmacniający i brak ujemnego sprzężenia zwrotnego jako cechy konstrukcji toru sygnałowego.

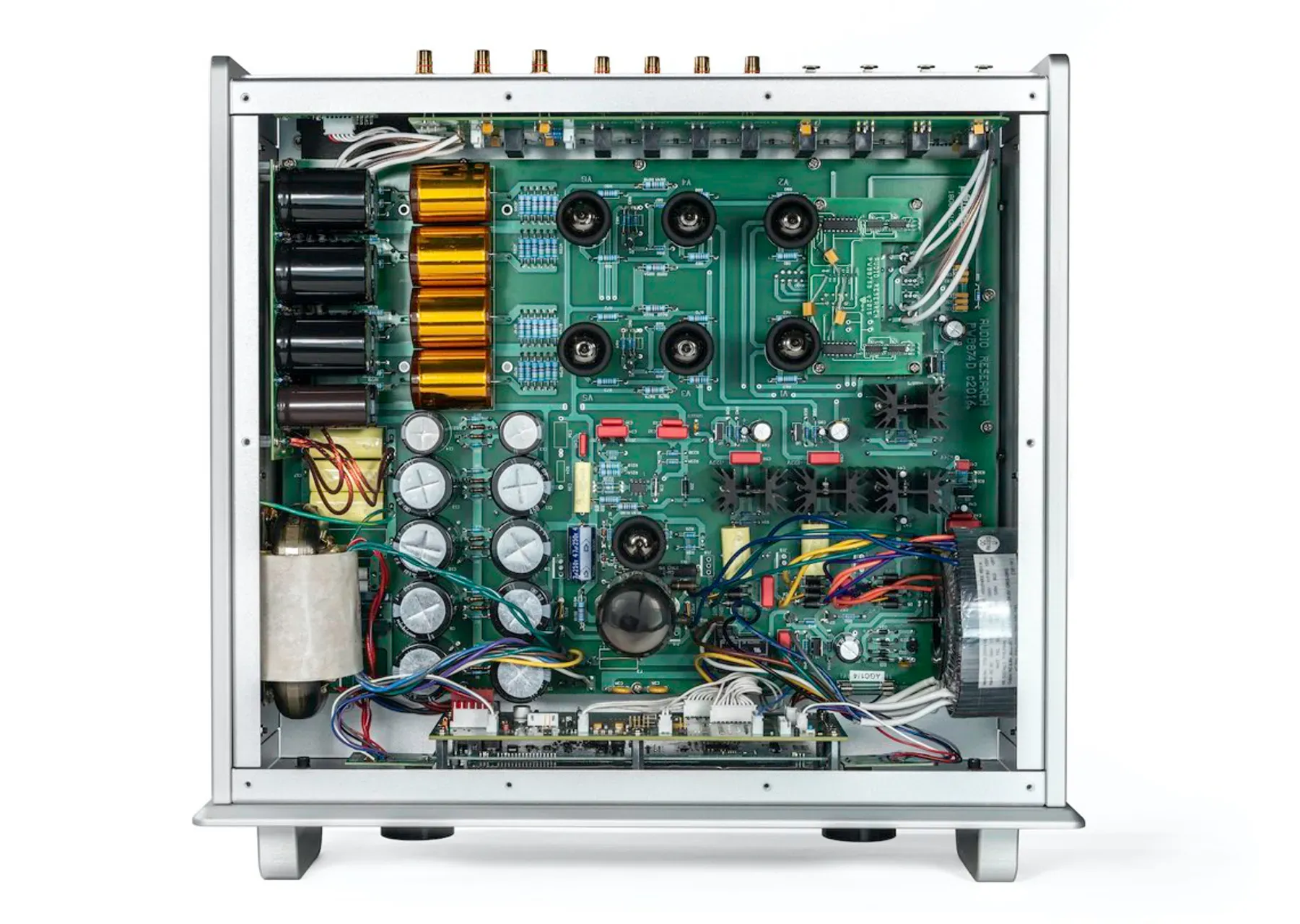

Sześć lamp 6H30P pracuje w stopniu wzmacniającym. W zasilaczu znajdują się dodatkowo lampa 6550WE i lampa 6H30P. Rozdzielenie tych funkcji pokazuje, które lampy obsługują sygnał, a które należą do sekcji zasilania.
Zasilacz wykorzystuje stabilizację lampową oraz elektronicznie stabilizowane źródła niskiego i wysokiego napięcia. Producent podaje też stabilność względem zmian napięcia sieciowego lepszą niż 0,01%.

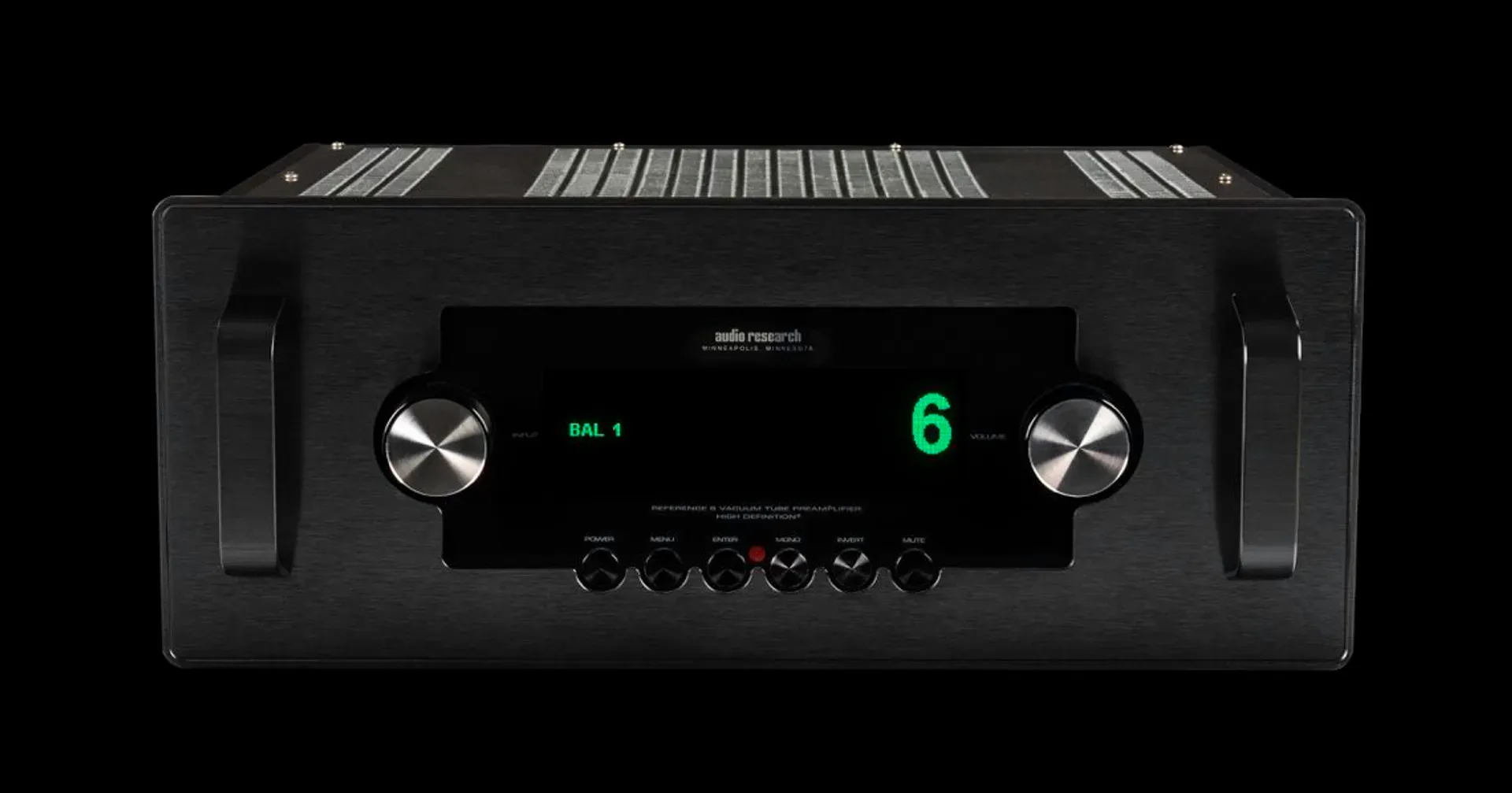

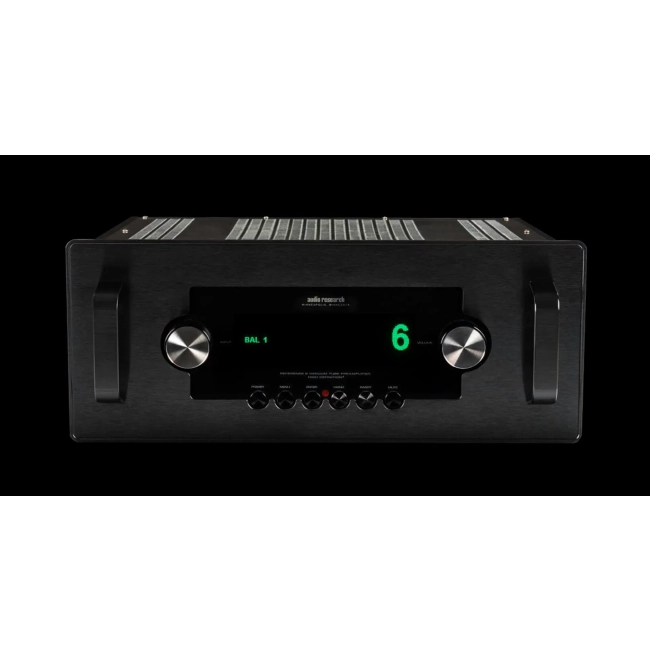

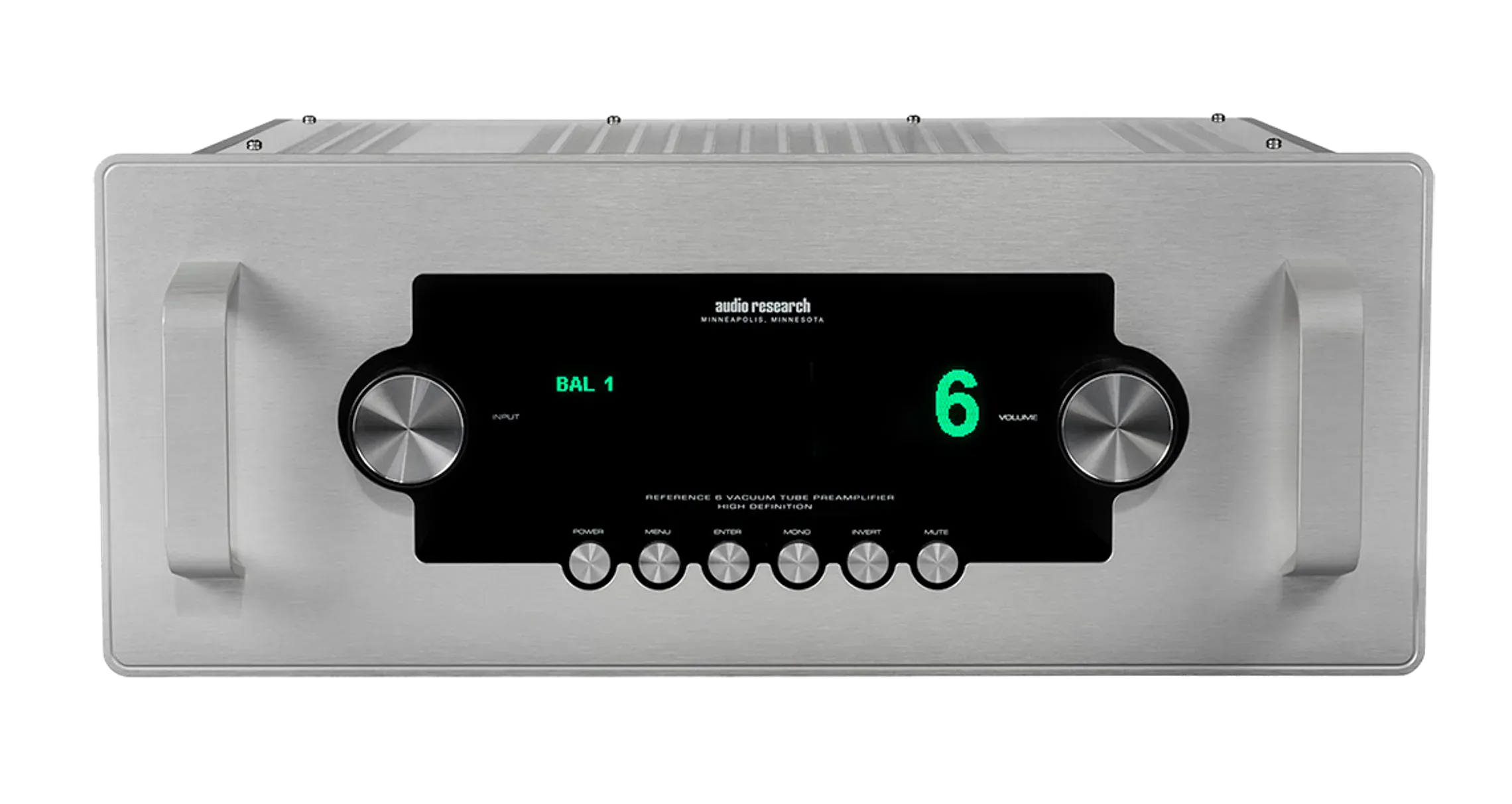

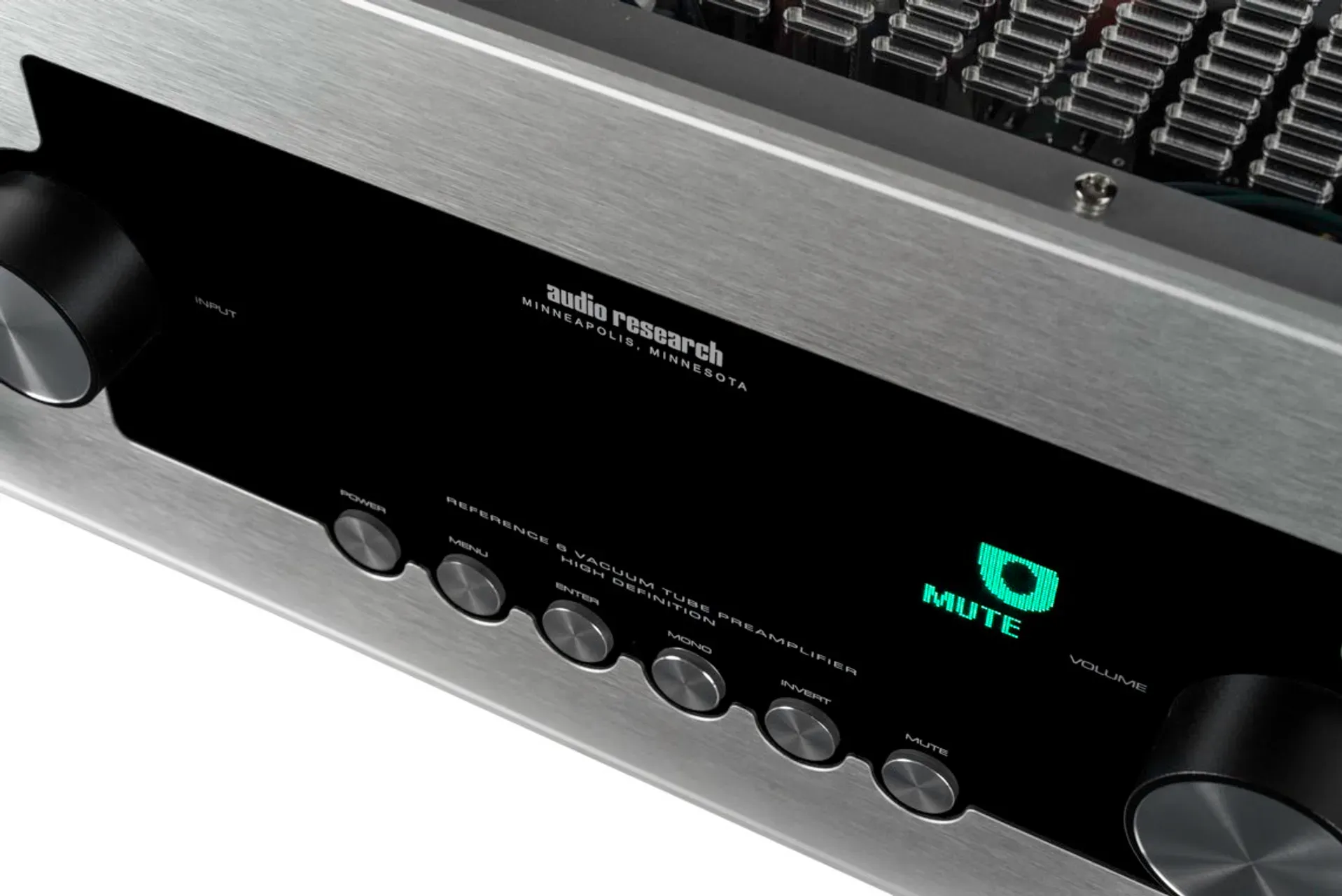

Głośność jest regulowana w 103 krokach, a do wyboru wejścia służy pokrętło. Oddzielne przyciski Mono, Invert i Mute zapewniają dostęp do funkcji obsługi bez zmiany połączeń w systemie.
Do przekazywania sygnału do końcówki mocy służą regulowane wyjścia główne. Reference 6SE ma dwa ich zestawy, dostępne w standardach XLR i RCA; producent przewiduje także podłączenie więcej niż jednej końcówki mocy lub aktywnego subwoofera.
Przy doborze urządzeń i połączeń uwzględnij minimalną impedancję obciążenia wyjść głównych wynoszącą 20 kΩ oraz maksymalną pojemność obciążenia 2000 pF. To parametry wyjścia, które warto sprawdzić przed zestawieniem toru.
Record out jest odrębne od regulowanych wyjść głównych i podaje sygnał o stałym poziomie. Producent wskazuje je do połączenia z rejestratorem lub przetwornikiem analogowo-cyfrowym.
Jeśli chcesz sterować poziomem sygnału kierowanego do końcówki mocy, korzystaj z wyjścia głównego, a nie z Record out. Dzięki temu nie pomylisz wyjścia nagraniowego z torem regulacji głośności odsłuchu.
Wybranemu wejściu można przypisać tryb Processor passthrough. Pozwala to uwzględnić procesor w konfiguracji, w której Reference 6SE obsługuje również inne analogowe źródła.
Tryb przypisuje się do konkretnego wejścia, dlatego przy planowaniu połączeń warto wskazać, które z dostępnych wejść ma służyć procesorowi, a które pozostałym źródłom.

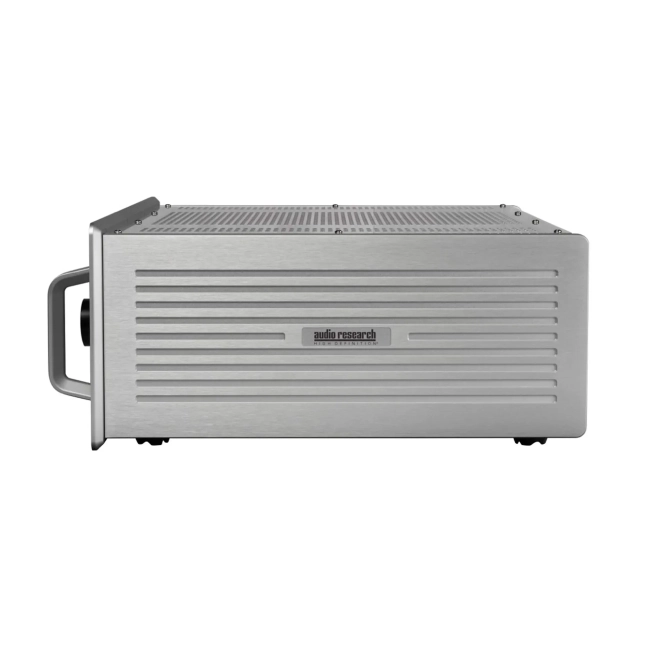

Po włączeniu przedwzmacniacz automatycznie pozostaje wyciszony przez 45 sekund. Obudowa ma 41,9 cm głębokości, a uchwyty wystają dodatkowo 4 cm przed panel czołowy.
Zaplanuj miejsce z uwzględnieniem wystających uchwytów i poczekaj na zakończenie automatycznego wyciszenia po uruchomieniu. Karta producenta podaje warianty zasilania 100–135 V AC oraz 200–250 V AC, więc przed podłączeniem sprawdź oznaczenie napięcia konkretnego egzemplarza.
| Parametr | Wartość |
|---|---|
| Typ | Lampowy przedwzmacniacz liniowy |
| Architektura toru | W pełni zbalansowany, jeden stopień wzmacniający, klasa A, bez ujemnego sprzężenia zwrotnego |
| Pasmo przenoszenia | +0/−3 dB, 0,4 Hz–200 kHz; znamionowy poziom wyjściowy, połączenie zbalansowane, obciążenie 200 kΩ |
| Zniekształcenia THD | Poniżej 0,01% przy 2 V RMS na wyjściu zbalansowanym |
| Wzmocnienie wyjścia głównego XLR | 12 dB |
| Wzmocnienie wyjścia głównego RCA | 6 dB |
| Wzmocnienie Record out | 0 dB |
| Wzmocnienie wejścia Processor | 0 dB na wyjściu zbalansowanym |
| Wejścia zbalansowane | 4 pary XLR |
| Wejścia niezbalansowane | 4 pary RCA |
| Tryb wejścia dla procesora | Możliwość przypisania Processor passthrough |
| Impedancja wejściowa XLR | 120 kΩ |
| Impedancja wejściowa RCA | 60 kΩ |
| Maksymalny poziom wejściowy XLR | 18 V RMS |
| Maksymalny poziom wejściowy RCA | 9 V RMS |
| Wyjścia główne | 2 zestawy; złącza XLR i RCA |
| Wyjście Record out | 1 wyjście o stałym poziomie; złącza XLR i RCA |
| Impedancja głównego wyjścia XLR | 600 Ω |
| Impedancja głównego wyjścia RCA | 300 Ω |
| Minimalna impedancja obciążenia wyjść głównych | 20 kΩ |
| Maksymalna pojemność obciążenia wyjść głównych | 2000 pF |
| Znamionowy poziom wyjściowy XLR | 2 V RMS |
| Znamionowy poziom wyjściowy RCA | 1 V RMS |
| Maksymalny poziom wyjściowy XLR | 70 V RMS przy THD poniżej 0,5% i 1 kHz |
| Polaryzacja wyjściowa | Nieodwracająca |
| Przesłuch | −88 dB lub lepiej przy 1 kHz i 10 kHz |
| Szum | 1,7 µV RMS, ważony IHF, ekwiwalent wejściowy dla toru zbalansowanego przy ustawieniu głośności 1; 109 dB poniżej poziomu wyjściowego 2 V RMS |
| Lampy stopnia wzmacniającego | 6 × 6H30P |
| Lampy zasilacza | 1 × 6550WE, 1 × 6H30P |
| Zasilanie wewnętrzne | Elektronicznie stabilizowane źródła niskiego i wysokiego napięcia; stabilizacja lampowa w zasilaczu |
| Stabilność względem zmian napięcia sieciowego | Lepsza niż 0,01% |
| Regulacja głośności | 103 kroki |
| Sterowanie na panelu | Obrotowy wybór wejścia; przyciski Power, Menu, Enter, Mono, Invert, Mute |
| Automatyczne wyciszenie po włączeniu | 45 s |
| Warianty zasilania podane przez producenta | 100–135 V AC, 60 Hz lub 200–250 V AC, 50/60 Hz; właściwy wariant zależy od egzemplarza |
| Pobór mocy podczas pracy | 130 W |
| Pobór mocy w trybie czuwania | 2 W |
| Wymiary (szer. × wys. × gł.) | 48 × 19,8 × 41,9 cm |
| Wystawanie uchwytów przed panel czołowy | 4 cm |
| Masa netto | 17 kg |
| Masa transportowa | 22,3 kg |
Tak. Na panelu znajdują się osobne przyciski Mono i Invert.
Nie. Producent podaje wzmocnienie wyjścia głównego 12 dB dla połączenia zbalansowanego XLR i 6 dB dla niezbalansowanego RCA.
Według specyfikacji producenta pobór mocy w trybie czuwania wynosi 2 W; podczas pracy wynosi 130 W.
