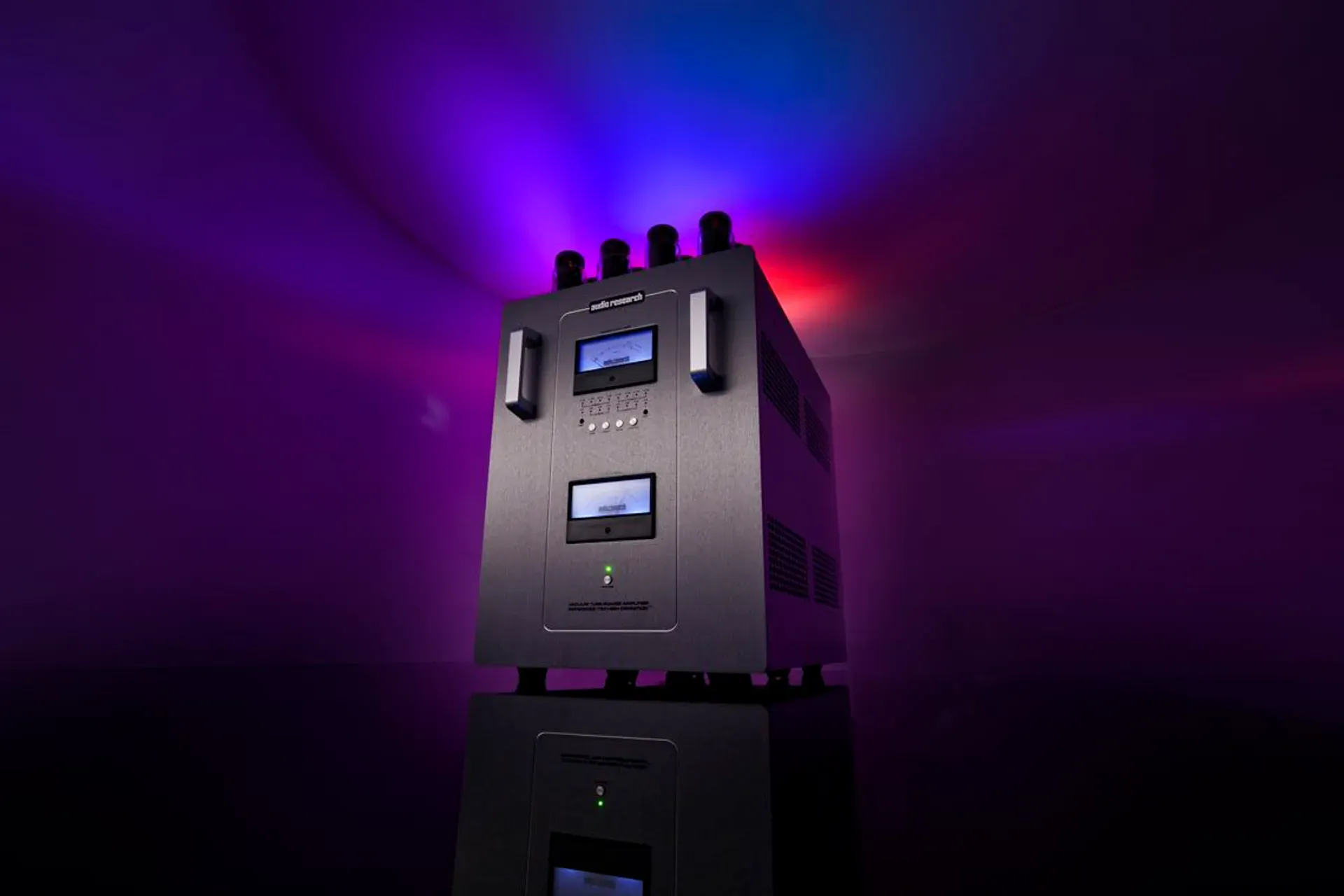

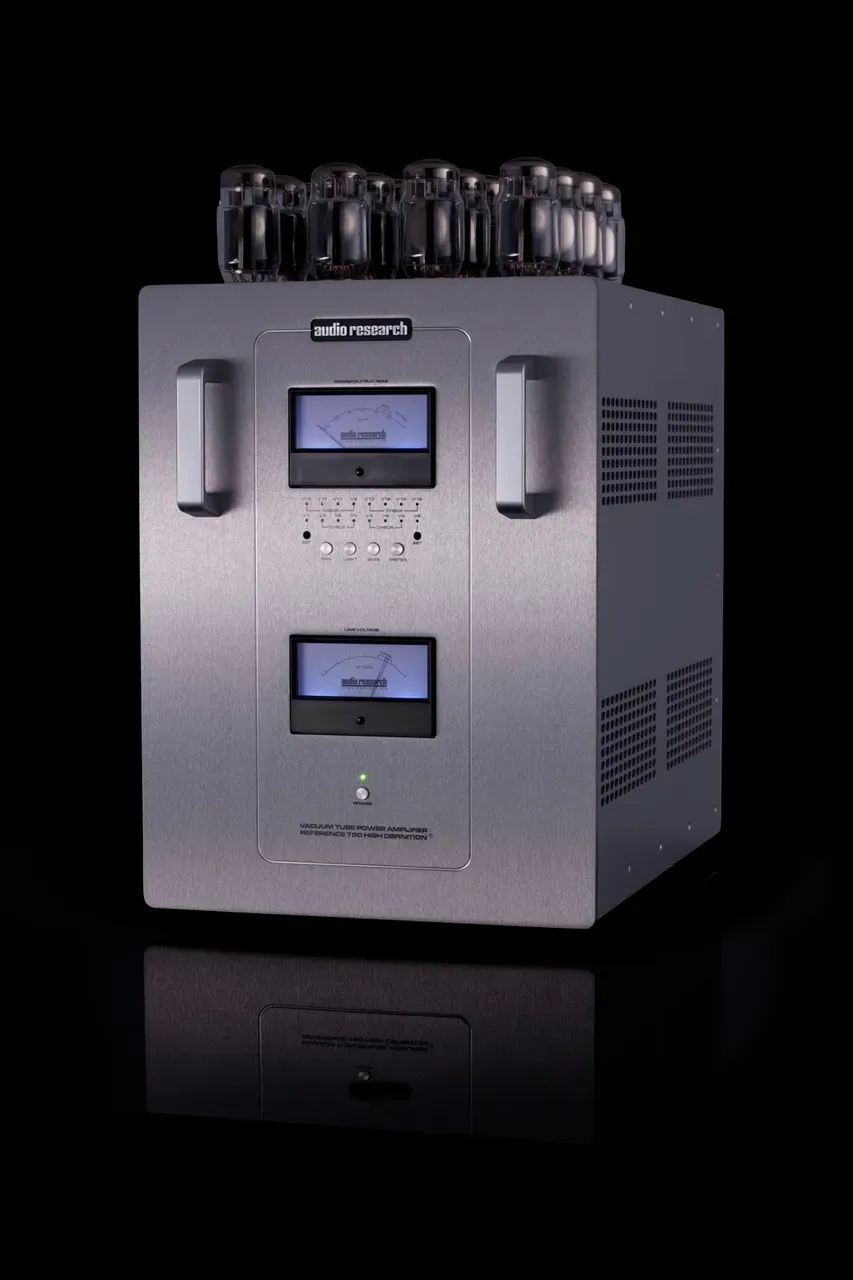

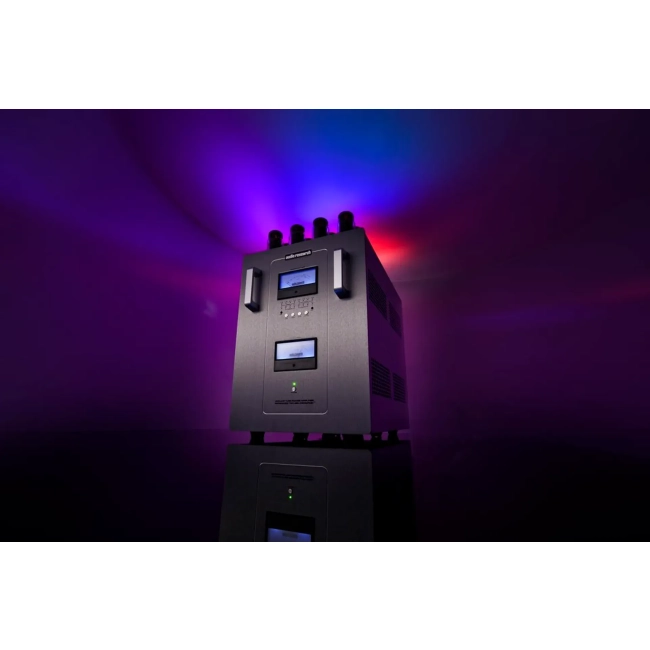

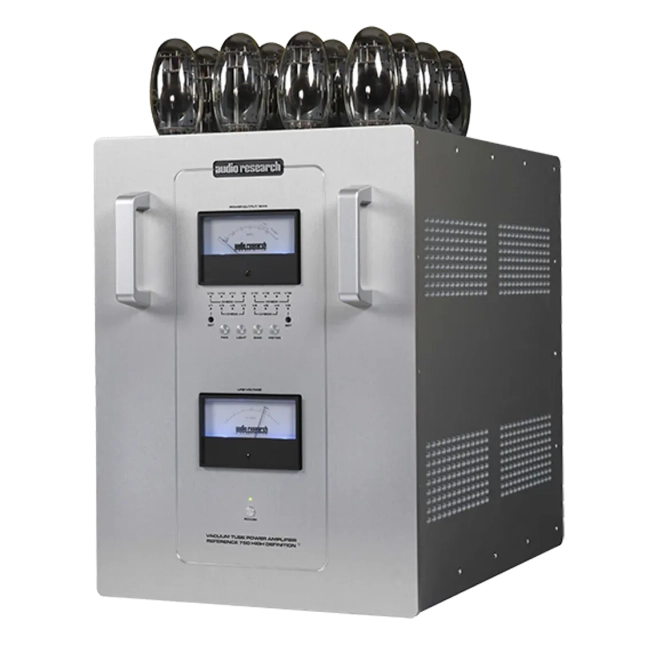

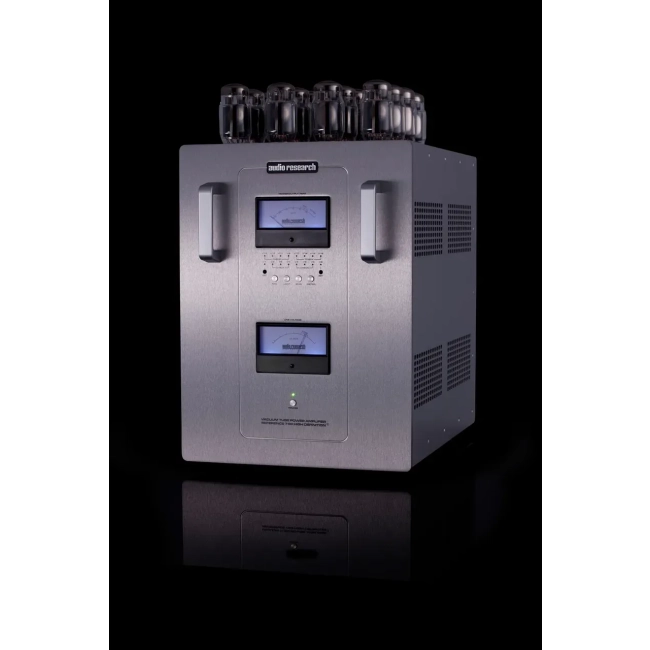

Audio Research Reference 750SEL to lampowa, monofoniczna końcówka mocy i końcowa, limitowana odmiana serii 750. Jest następcą Reference 750SE, ale stanowi odrębny wariant konstrukcyjny. Pojedynczy wzmacniacz obsługuje jeden kanał, dlatego do systemu stereo potrzebne są dwa monobloki. Każdy oferuje 750 W mocy ciągłej, a jego stopień wyjściowy wykorzystuje szesnaście lamp KT150.
W pełni zbalansowany tor, transformatory wyjściowe zaprojektowane przez Audio Research i osobne odczepy dla kolumn 4, 8 oraz 16 Ω określają charakter tej konstrukcji. Duża moc wiąże się z wymaganiami dotyczącymi miejsca, chłodzenia i zasilania. W wersji SEL zmieniono także przewody i kondensatory względem poprzednika.
To propozycja dla Ciebie, jeśli budujesz dwukanałowy system z lampowymi końcówkami o dużej mocy i możesz zapewnić każdemu monoblokowi odpowiednią podstawę, przestrzeń oraz zasilanie. Przed zakupem uwzględnij też potrzebę zbalansowanego połączenia z przedwzmacniaczem.

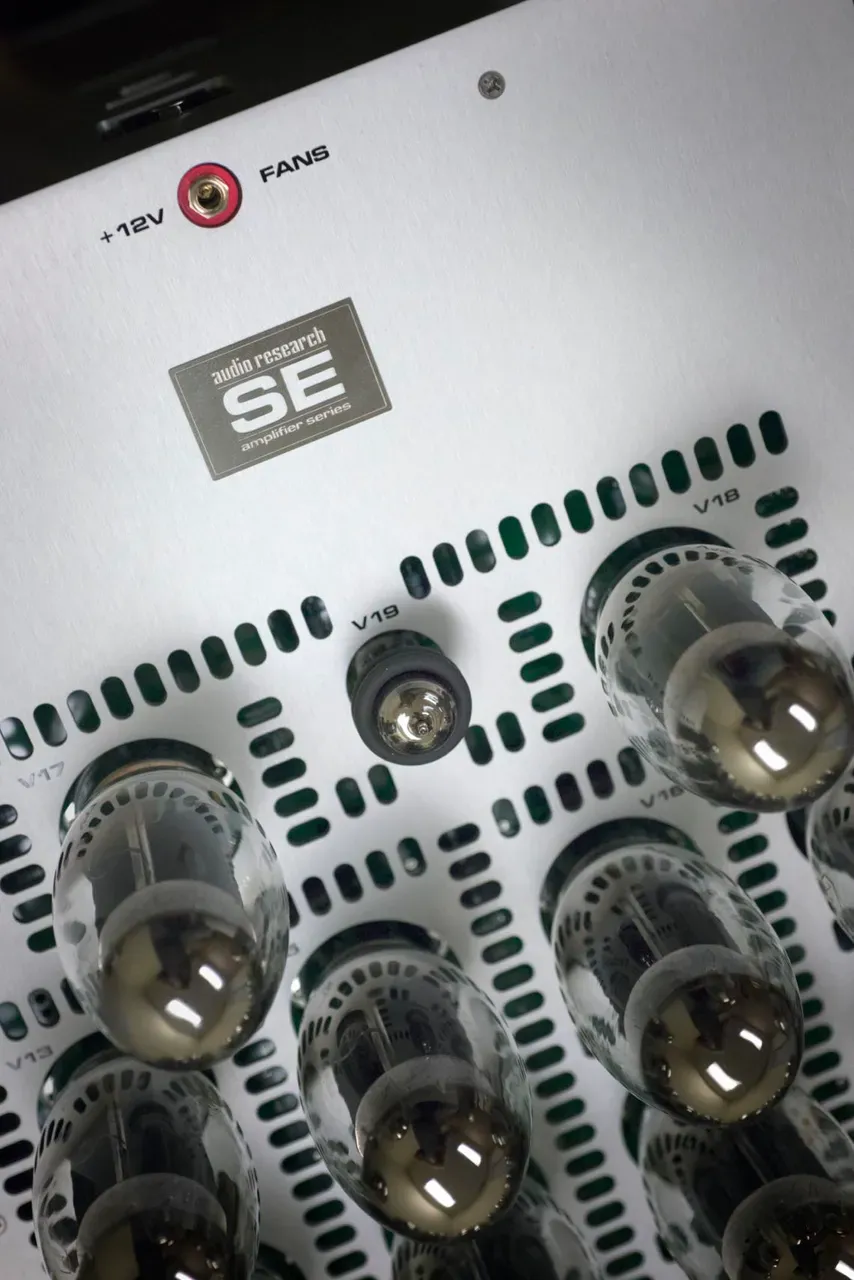

W stopniu wyjściowym pracuje osiem dobieranych par KT150. Dobierana para KT150 pełni funkcję lamp sterujących, a układ uzupełniają lampa 6550WE oraz dwie 6H30: jedna we wzmacniaczu stabilizatora, druga jako wtórnik. Rozróżnienie tych ról ma znaczenie przy identyfikacji i obsłudze lamp.
Transformatory wykonano według projektu Audio Research. Zapewniają one osobne odczepy głośnikowe dla obciążeń 4, 8 i 16 Ω, dzięki czemu połączenie można dobrać do kolumn.
Tor wzmacniacza jest w pełni zbalansowany, a sygnał trafia do niego przez wejście XLR. Dla osiągnięcia mocy znamionowej specyfikacja podaje czułość 4,6 V RMS na tym wejściu.
Energia zmagazynowana w zasilaczu wynosi około 1300 J. Ten parametr należy rozpatrywać wraz ze znacznym poborem mocy monobloku i jego wymaganiami dotyczącymi instalacji elektrycznej.
W porównaniu z Reference 750SE dystrybutor wskazuje 23 zmienione przewody i 26 kondensatorów. Podaje też, że lampy są wygrzewane przez 48 godzin przed testowaniem i dobieraniem. Reference 750SEL należy identyfikować jako konkretną wersję, a nie używać zamiennie danych innych odmian serii.

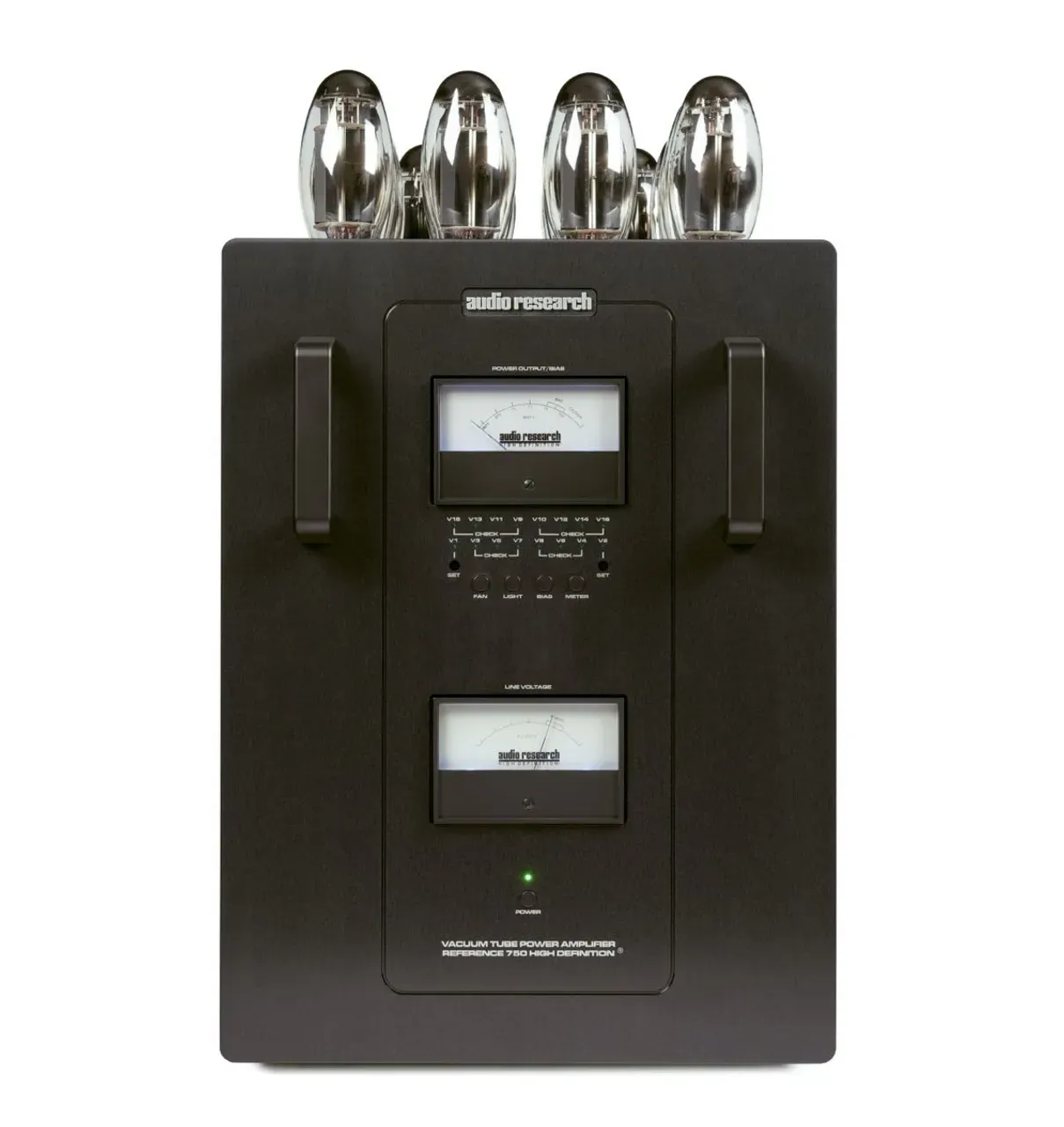

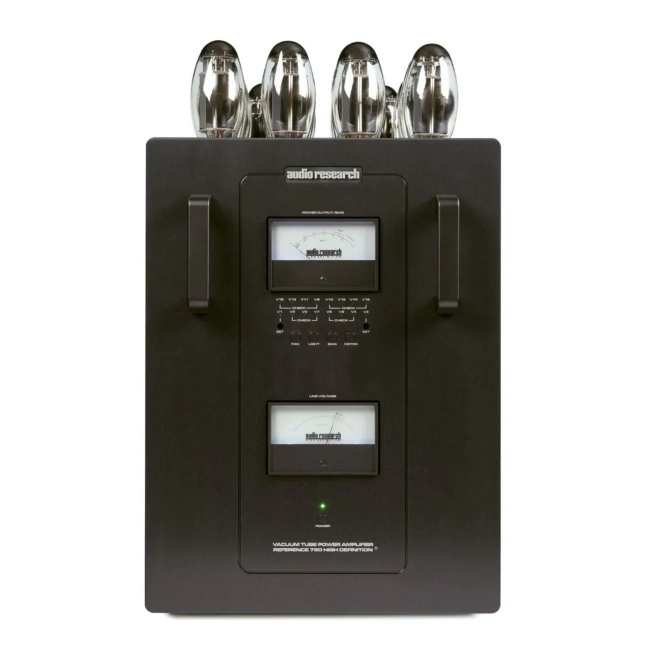

Panel przedni umożliwia wyświetlanie mocy i kontrolę polaryzacji lamp, natomiast z tyłu znajduje się licznik godzin ich pracy. Kontrola polaryzacji jest czynnością okresową; dokumentacja opisuje jej ręczną regulację, a nie automatyczne ustawianie.
Reference 750SEL ma jedno wejście sygnałowe XLR i oddzielne pary zacisków głośnikowych dla 4, 8 oraz 16 Ω. Jeden monoblok wzmacnia sygnał jednego kanału.
Połącz go ze zbalansowanym wyjściem przedwzmacniacza. Dla kolumny wybierz właściwy odczep, kierując się jej specyfikacją impedancji, i zachowaj biegunowość przewodów głośnikowych. W systemie stereo wykonaj takie połączenie osobno dla każdego kanału.
Pojedynczy monoblok waży 77,2 kg i podczas pracy wymaga swobodnego przepływu powietrza. Instrukcja przewiduje ustawienie go pionowo na twardej, równej podstawie o nośności co najmniej 77,2 kg.
Zapewnij minimum 30 cm wolnej przestrzeni nad urządzeniem oraz swobodny przepływ powietrza po bokach i z tyłu; temperatura otoczenia podczas pracy nie może przekraczać 30°C. Do wypakowania, podniesienia i przenoszenia jednego monobloku potrzebne są co najmniej dwie osoby.
Pobór mocy pojedynczego urządzenia wynosi 800 W w stanie spoczynku, 2100 W przy mocy znamionowej i maksymalnie 2400 W. Instrukcja wymaga solidnego, uziemionego gniazda dla każdego monobloku i zaleca osobny obwód zasilający dla każdego wzmacniacza.
Sprawdź wariant napięciowy konkretnego egzemplarza. Źródło zasilania musi zapewnić 20 A dla wersji 120 V albo 10 A dla wersji 220/240 V. Nie zasilaj monobloku z gniazda pomocniczego innego urządzenia ani nie usuwaj uziemienia. Wtyczka lub złącze odłączające zasilanie musi pozostać dostępne, ponieważ wyłączenie przyciskiem na panelu nie odłącza całkowicie urządzenia od sieci.
Lampy dostarczone osobno trzeba zamontować przed pierwszym uruchomieniem. Po włączeniu wzmacniacz pozostaje automatycznie wyciszony przez około 45 sekund.
Przed montażem lub wymianą lamp odłącz przewód sieciowy i nie używaj urządzenia ze zdjętymi osłonami obudowy. Przy uruchamianiu systemu włączaj monoblok po pozostałych elementach, przy wyciszonym przedwzmacniaczu; wyłączaj go przed nimi.
Panel przedni pozwala sprawdzić polaryzację lamp, a tylny licznik godzin pracy ułatwia śledzenie ich użytkowania. Instrukcja szacuje trwałość wyjściowych KT150 na około 3000 godzin, a lamp 6H30 na około 4000 godzin, zależnie od warunków pracy.
Uwzględnij okresową kontrolę polaryzacji w eksploatacji wzmacniacza. Jeśli wymaga korekty, wykonuje się ją ręcznie według procedury dla dwóch grup lamp opisanej w instrukcji.
| Parametr | Wartość |
|---|---|
| Typ | Lampowa monofoniczna końcówka mocy |
| Moc ciągła jednego monobloku | 750 W, 20 Hz–20 kHz |
| Przybliżona moc przy punkcie obcinania | 850 W przy 1 kHz |
| THD przy 750 W | Typowo 0,5% przy 1 kHz |
| THD przy 1 W | Poniżej 0,04% przy 1 kHz |
| Pasmo mocy | 15 Hz–150 kHz, −3 dB |
| Pasmo przenoszenia | 1 Hz–200 kHz, −3 dB przy 1 W |
| Wejście sygnałowe | 1 × zbalansowane XLR |
| Czułość wejścia zbalansowanego | 4,6 V RMS dla mocy znamionowej |
| Impedancja wejścia zbalansowanego | 200 kΩ |
| Wzmocnienie | 24 dB przy 8 Ω |
| Odczepy wyjścia głośnikowego | Osobne pary zacisków dla 4 Ω, 8 Ω i 16 Ω |
| Polaryzacja wyjścia | Nieodwracająca |
| Polaryzacja wejścia XLR | Pin 2 dodatni |
| Zmiana napięcia wyjściowego | Około 0,5 dB między obciążeniem 16 Ω a obwodem otwartym |
| Współczynnik tłumienia | Około 17 |
| Całkowite ujemne sprzężenie zwrotne | 13 dB |
| Szybkość narastania | 20 V/µs |
| Czas narastania | 1,5 µs |
| Przydźwięk i szum | Poniżej 0,2 mV RMS; 110 dB poniżej mocy znamionowej, pomiar ważony IHF-A przy zwartym wejściu i wyjściu 16 Ω |
| Energia zmagazynowana w zasilaczu | Około 1300 J |
| Wersje zasilania opisane w instrukcji | 120 V, 60 Hz oraz 220/240 V, 50 Hz; wariant konkretnego egzemplarza należy sprawdzić na jego oznaczeniu |
| Wymagana wydajność źródła zasilania | 20 A dla wersji 120 V; 10 A dla wersji 220/240 V |
| Pobór mocy w stanie spoczynku | 800 W |
| Pobór mocy przy mocy znamionowej | 2100 W |
| Maksymalny pobór mocy | 2400 W |
| Lampy wyjściowe w jednym monobloku | 16 × KT150, osiem dobieranych par |
| Lampy stopnia sterującego | 2 × KT150, dobierana para |
| Pozostałe lampy | 1 × 6550WE; 2 × 6H30, w tym jedna we wtórniku i jedna we wzmacniaczu stabilizatora |
| Szacowana trwałość lamp wyjściowych KT150 | Około 3000 godzin, zależnie od warunków użytkowania |
| Szacowana trwałość lamp 6H30 | Około 4000 godzin, zależnie od warunków użytkowania |
| Wskazania i kontrola | Wyświetlanie mocy i kontrola polaryzacji lamp na panelu przednim; licznik godzin pracy lamp z tyłu |
| Opcjonalne wyposażenie | Osłona lamp z wentylatorami; złącze zasilania 12 V DC dla osłony |
| Wymiary jednego monobloku | 34,3 × 58,4 × 52,8 cm (szer. × wys. × gł.); uchwyty wystają dodatkowo po 3,8 cm z przodu i z tyłu |
| Masa netto jednego monobloku | 77,2 kg |
| Masa transportowa pary | 180 kg |
Nie, osłona z wentylatorami jest opcjonalna. Regulacja prędkości wentylatorów na panelu działa po zamontowaniu tej osłony.
Układ blokuje ponowny start przez około dwie minuty po wyłączeniu. Taka przerwa jest przewidziana w instrukcji obsługi.
Producent zaleca co najmniej 30 cm odstępu od gramofonu, wkładki, przedwzmacniacza gramofonowego i ich przewodów. Transformator wzmacniacza może indukować przydźwięk we wrażliwych urządzeniach.
Dystrybutor zapowiadał edycję dziesięciu par. Jest to informacja o planowanej skali produkcji, a nie o aktualnej dostępności.
