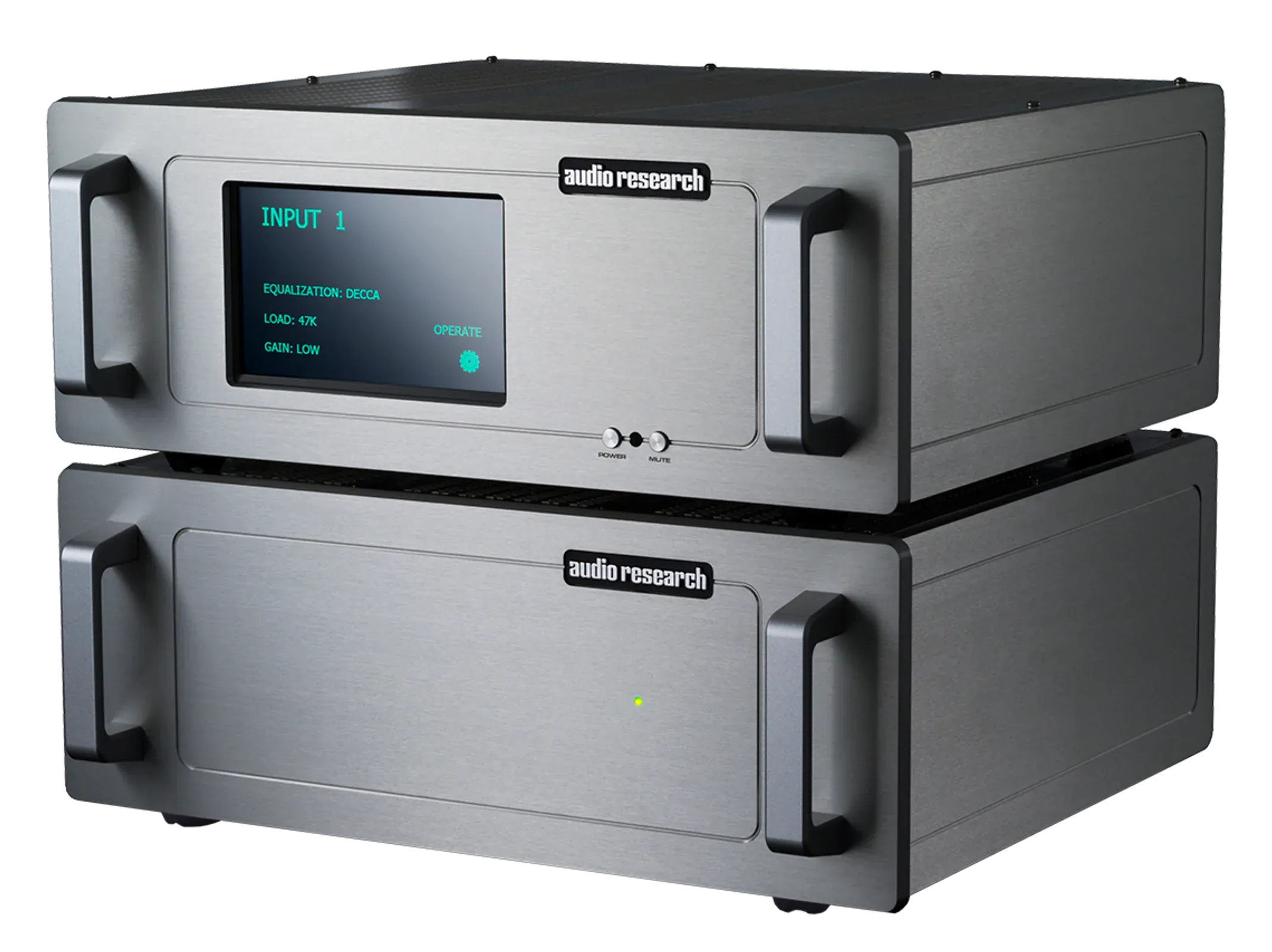

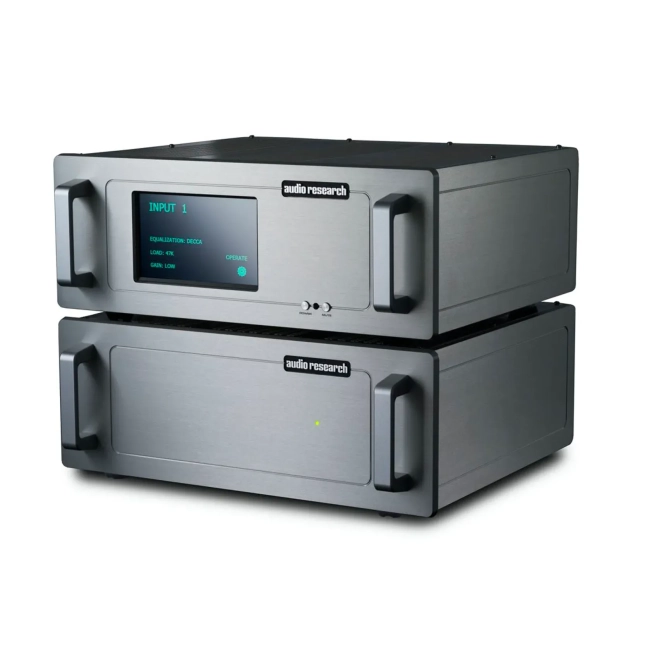

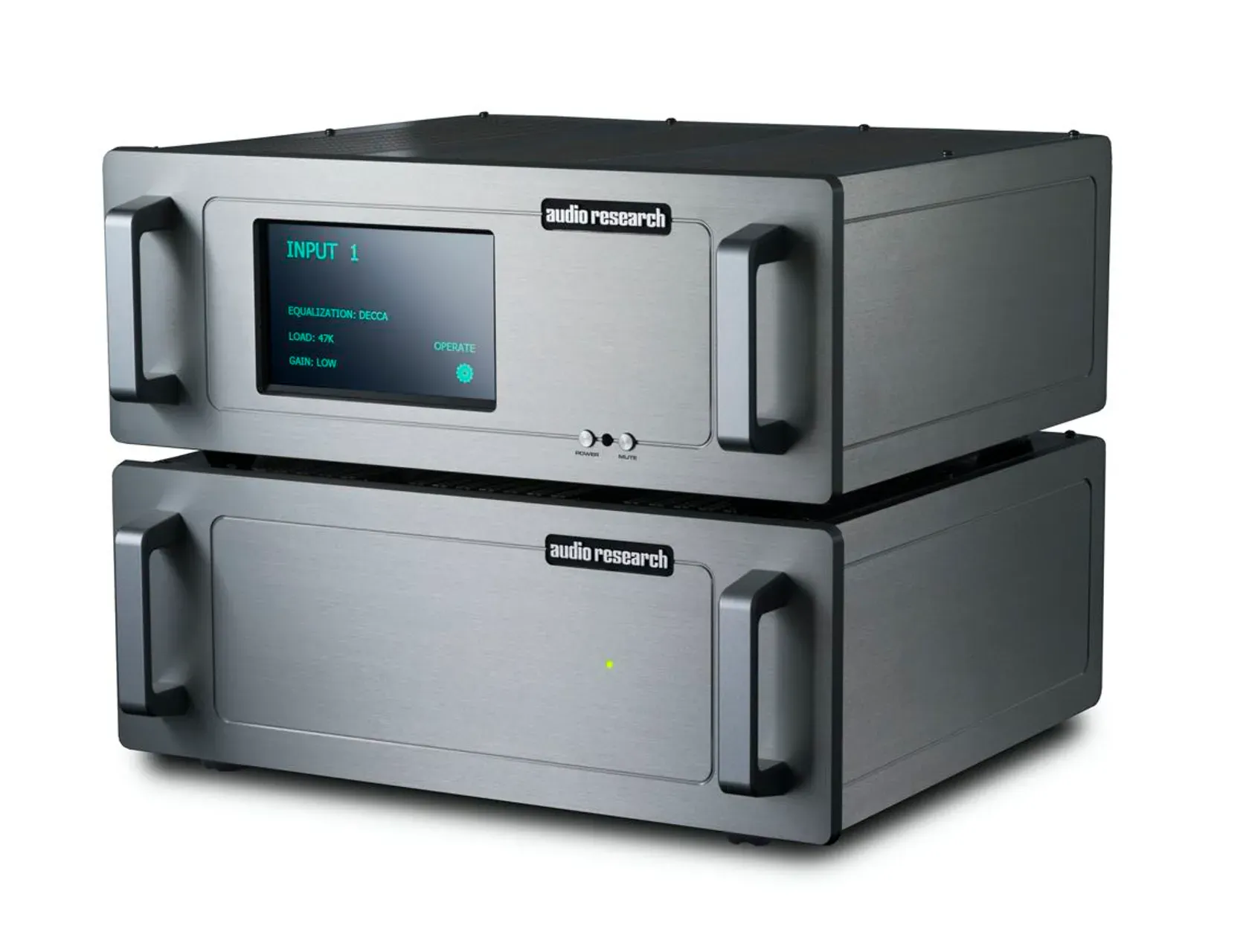

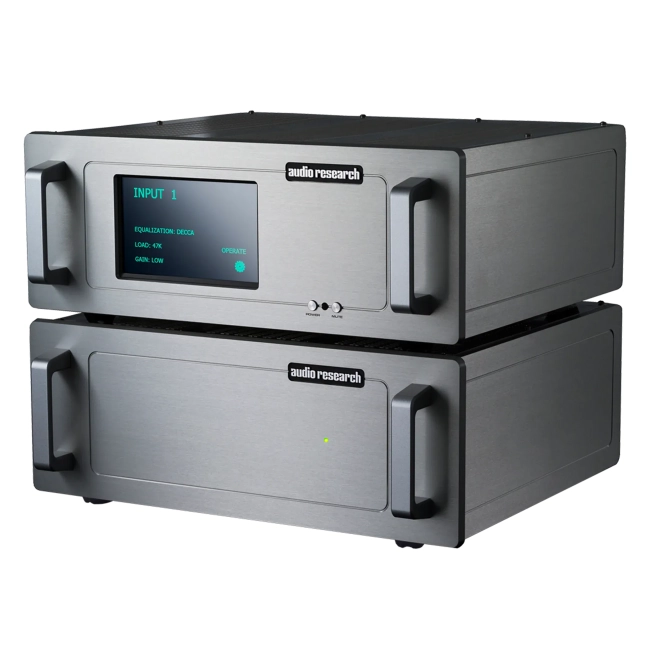

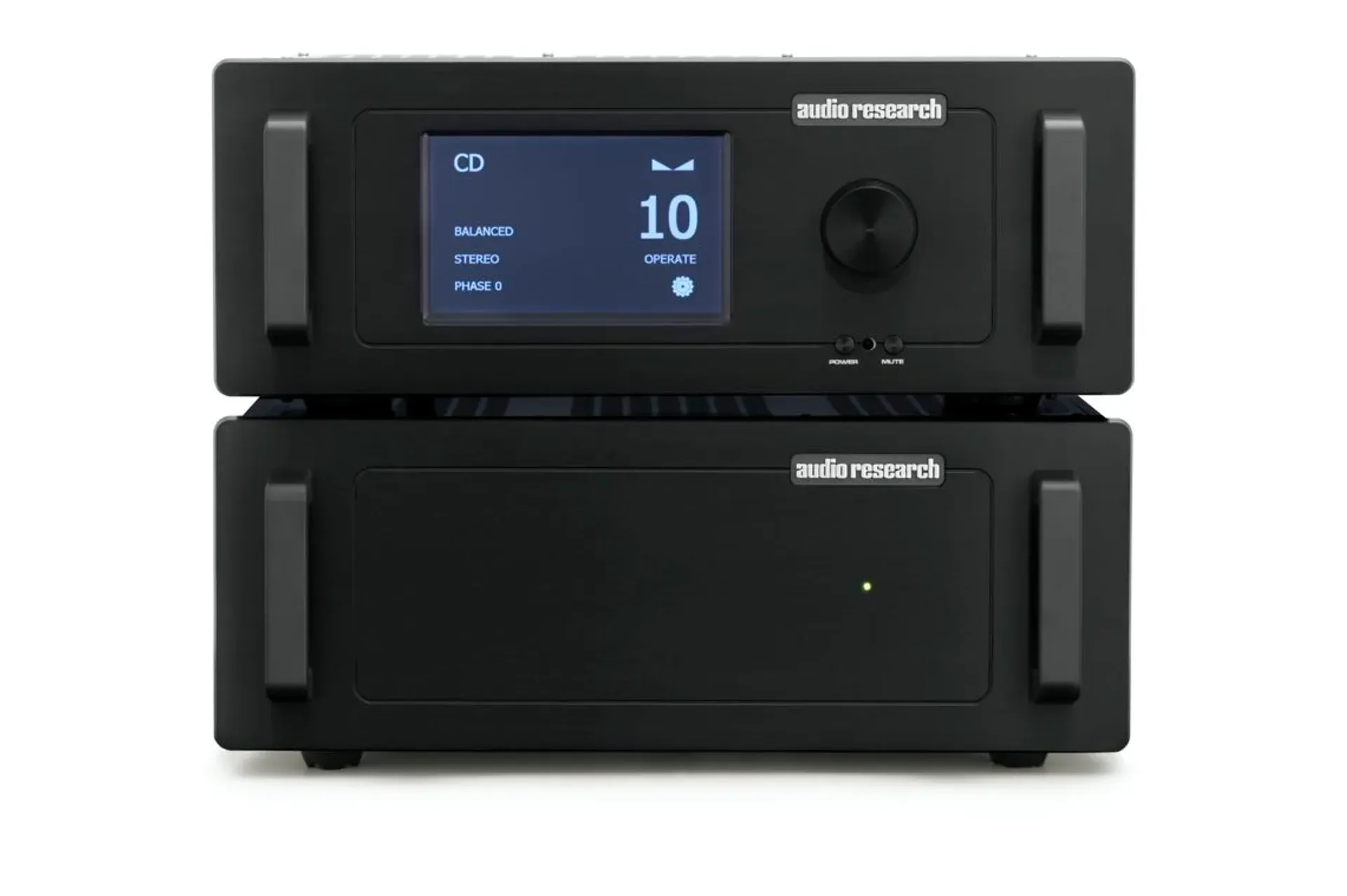

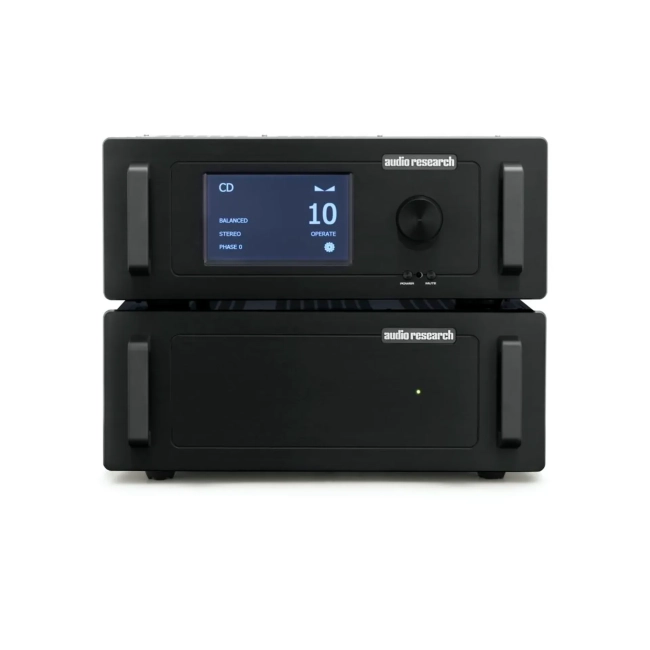

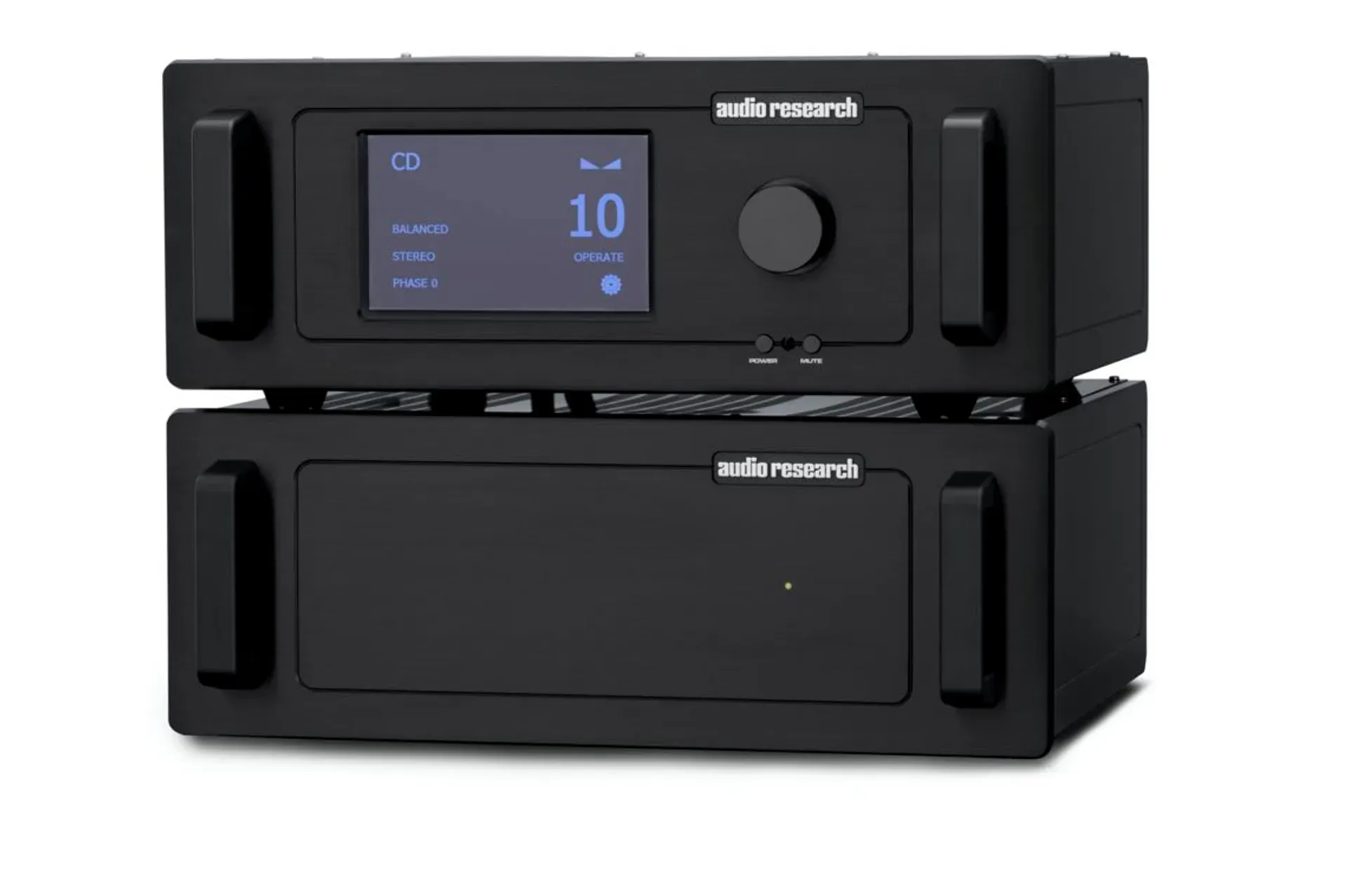

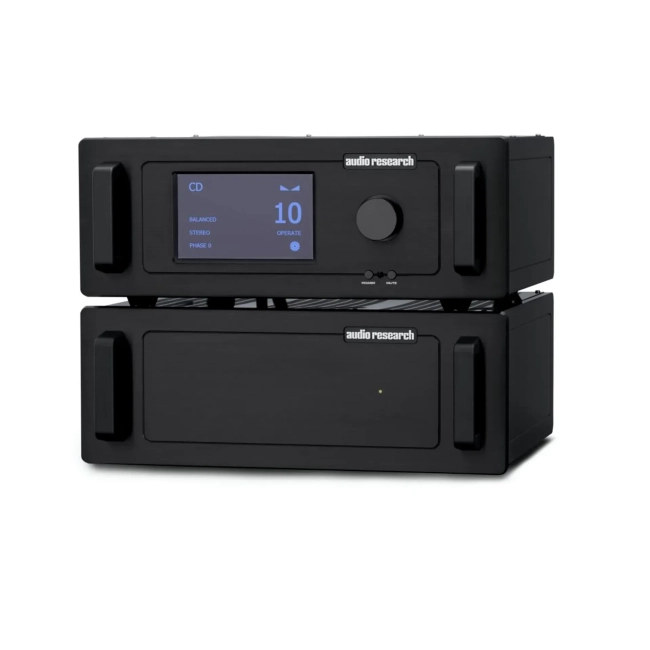

Audio Research Reference Phono 10 to przedwzmacniacz gramofonowy z serii Reference, przeznaczony do pracy z wkładkami MC i MM. Składa się z obudowy sekcji audio i oddzielnej obudowy zasilacza. Taki podział pozwala fizycznie odsunąć układy zasilające od torów wzmacniających bardzo słaby sygnał z wkładki. Konstrukcja dual-mono, z osobnymi torami kanałów, stanowi podstawę tego rozwiązania.
Masz do dyspozycji dwa zestawy wejść gramofonowych, regulację wzmocnienia i obciążenia oraz trzy charakterystyki korekcji: RIAA, Columbia i Decca. Reference Phono 10 daje więc możliwość dopasowania ustawień zarówno do wkładki, jak i do odtwarzanego wydania płyty. Za wzmacnianie odpowiadają dyskretne obwody klasy A, w których producent połączył lampy z tranzystorami FET.
To propozycja dla Ciebie, jeśli korzystasz z wkładki MC lub MM i chcesz precyzyjnie ustawiać stopień phono pod swój tor analogowy. Dwa wejścia będą szczególnie przydatne, gdy używasz dwóch gramofonów albo ramion, a dodatkowe krzywe korekcji — gdy sięgasz również po odpowiednie dawne wydania płyt.
Producent prowadzi kanały oddzielnie i przewiduje dla każdego własne transformatory wysokiego oraz niskiego napięcia. Sekcję audio umieszczono poza obudową zasilacza. Dzięki temu podział konstrukcji obejmuje zarówno drogę sygnału, jak i dostarczanie energii do układu.

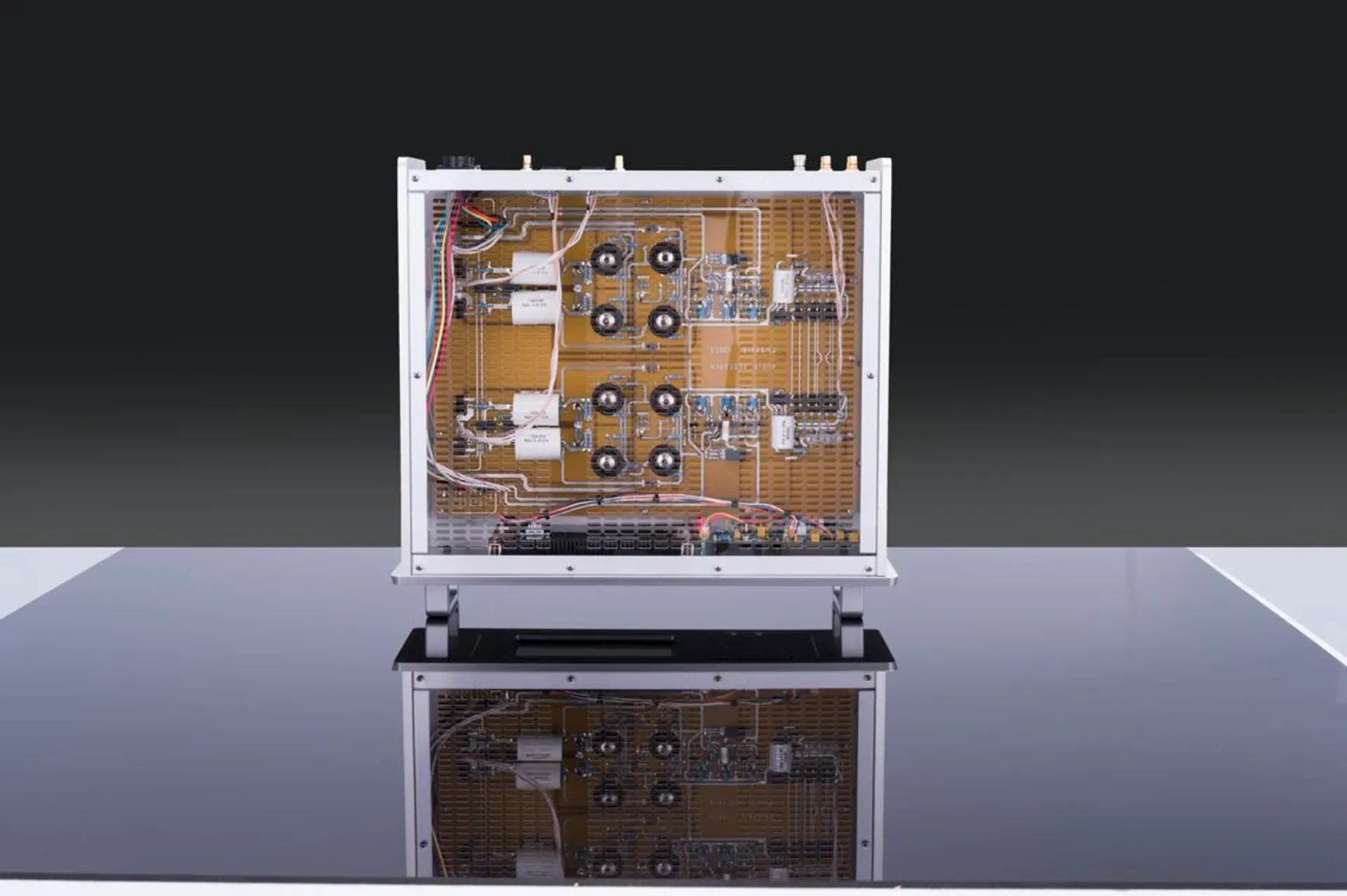

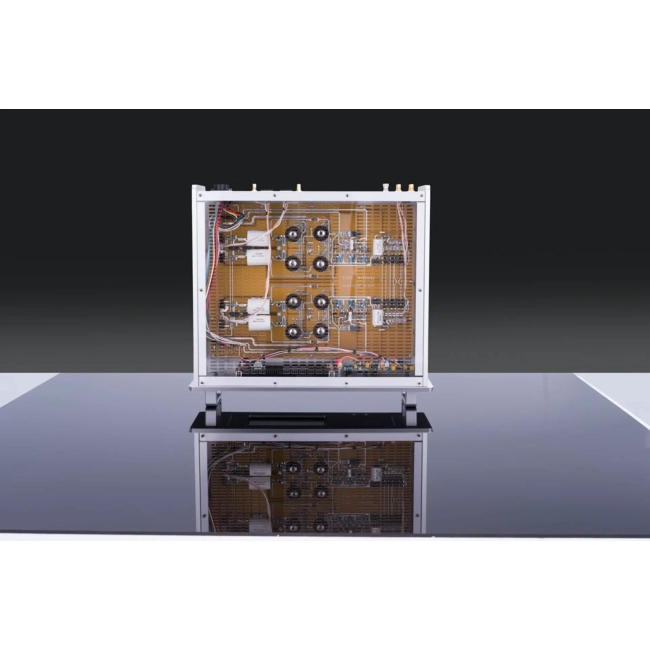

Obwody audio zbudowano z elementów dyskretnych, pracujących w czystej klasie A. W torze nie zastosowano pętli ujemnego sprzężenia zwrotnego — to świadomy wybór topologii, który definiuje konstrukcję tego stopnia phono.

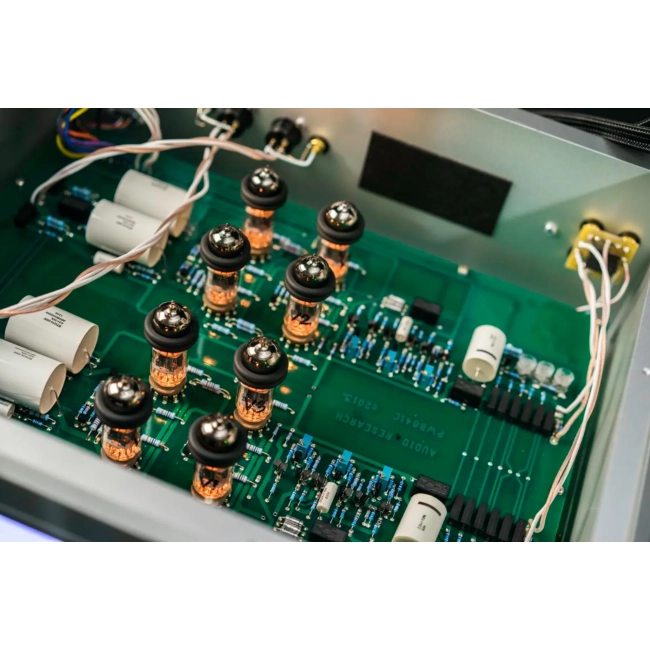

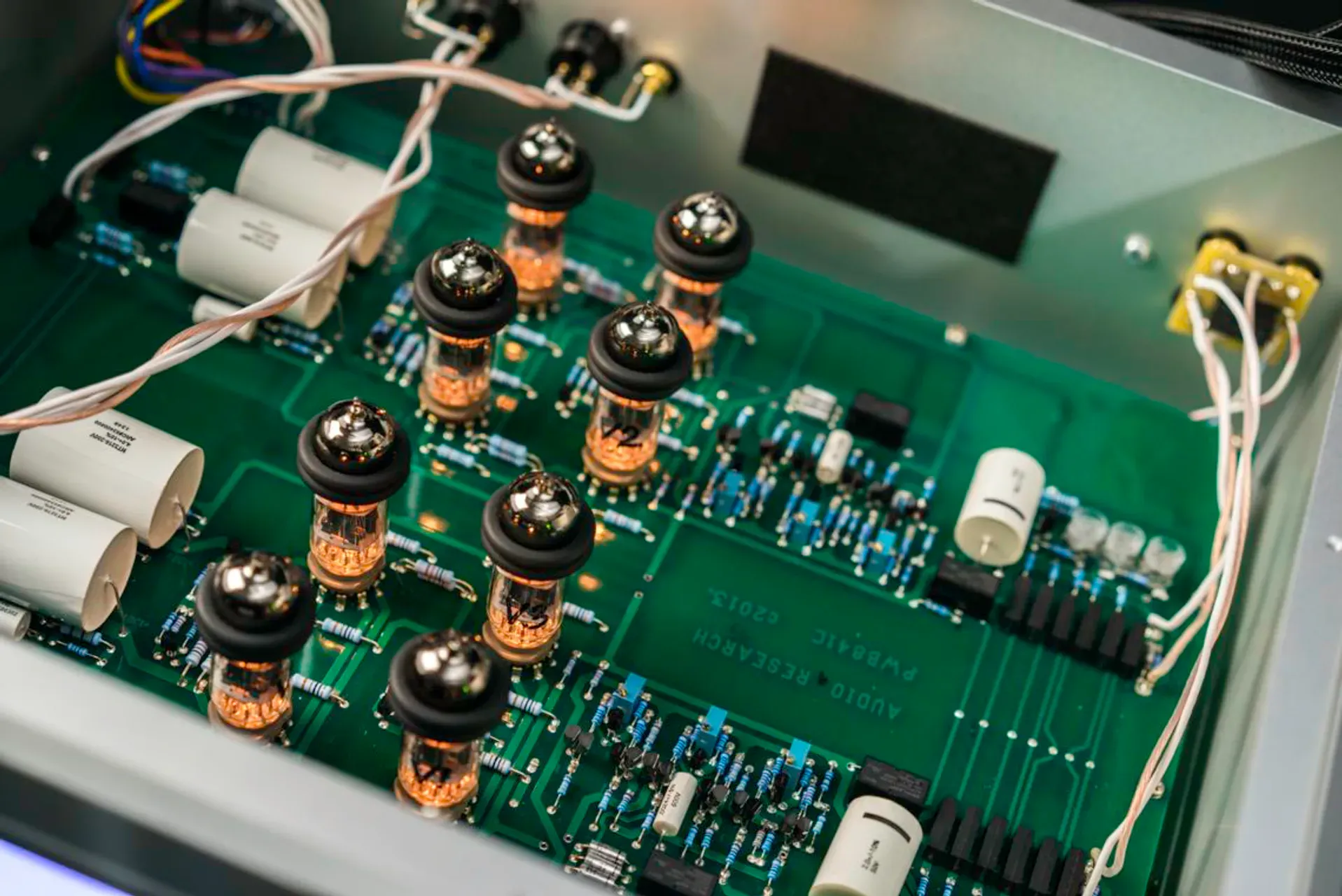

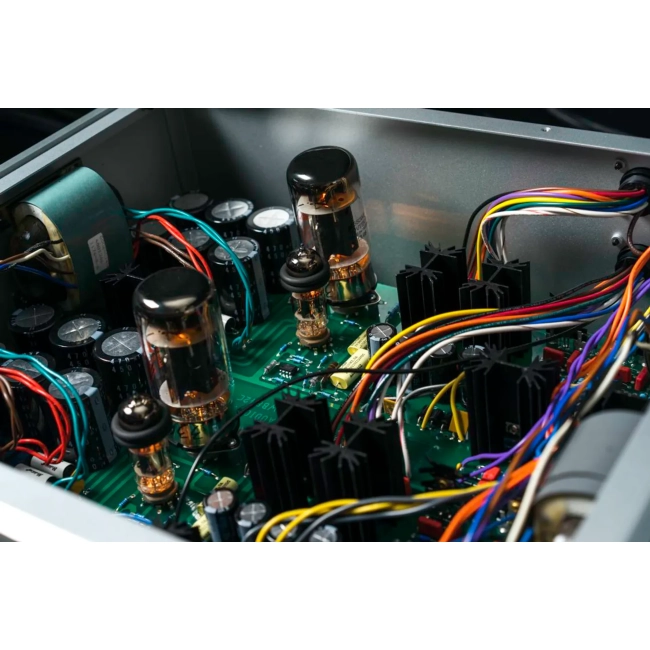

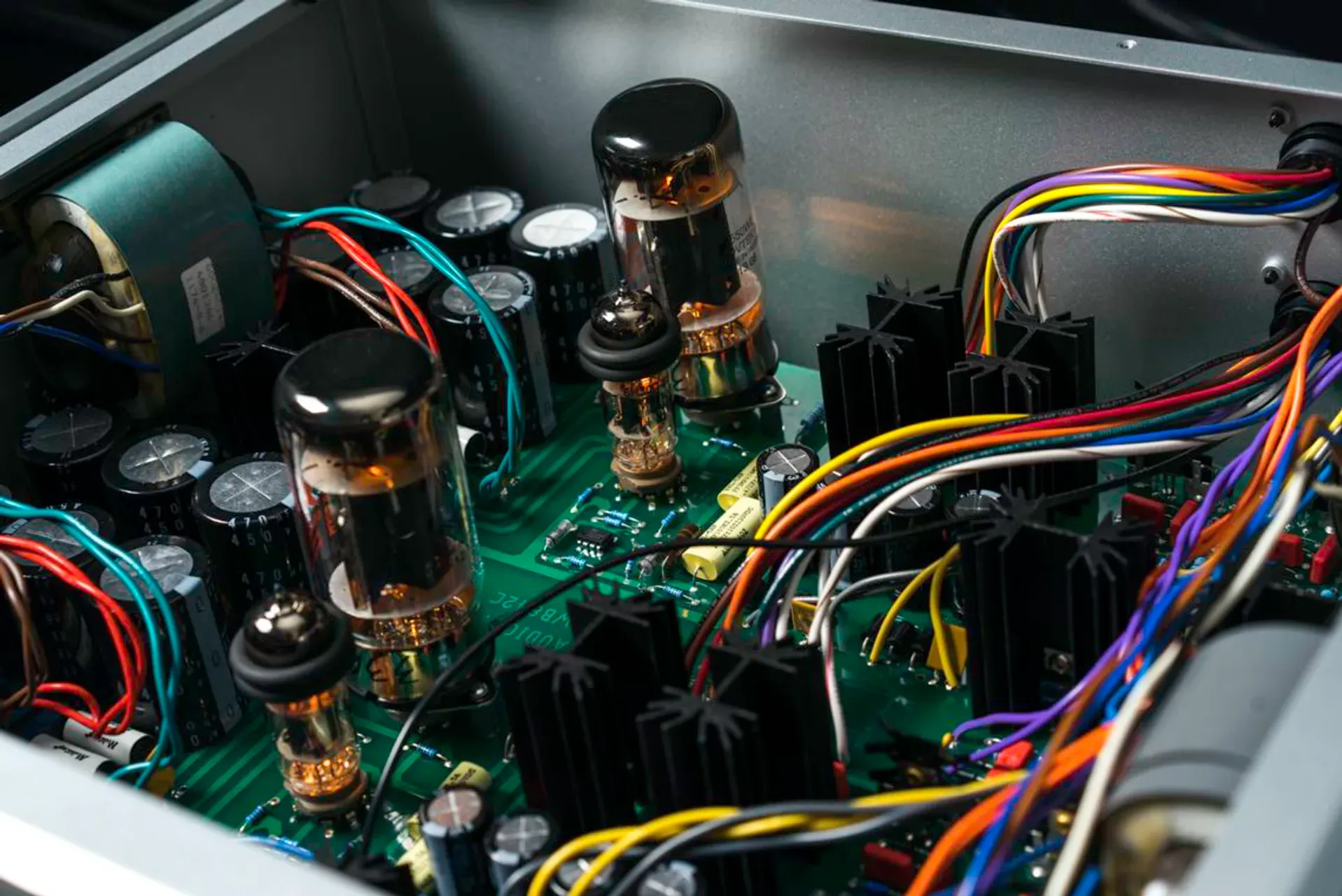

W sekcji niskiego wzmocnienia pracują lampy 6H30, natomiast dla wysokiego wzmocnienia producent wykorzystuje niskoszumne tranzystory FET zamiast transformatora podwyższającego napięcie sygnału z wkładki. Rozwiązanie FET nie zastępuje lamp w pozostałych częściach urządzenia.
Układ pozwala przetwarzać sygnał podany przez gramofonowe gniazda RCA w konfiguracji zbalansowanej bez dodatkowego inwertera. Dotyczy to sposobu pracy obwodu: fizycznymi wejściami dla gramofonów pozostają gniazda RCA.
Zasilacz wykorzystuje elektroniczną stabilizację napięć oraz osobną regulację lampową dla kanałów. Producent podaje stabilizację lepszą niż 0,01%, podkreślając znaczenie sekcji zasilania w konstrukcji przedwzmacniacza.

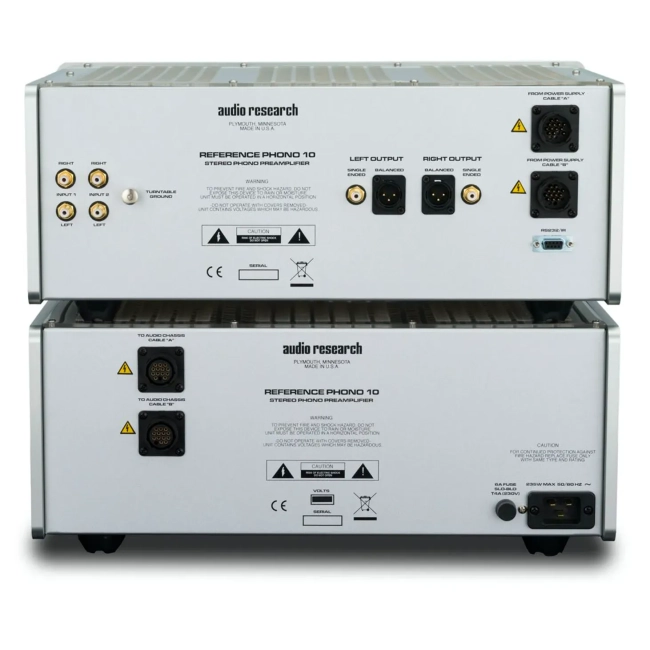

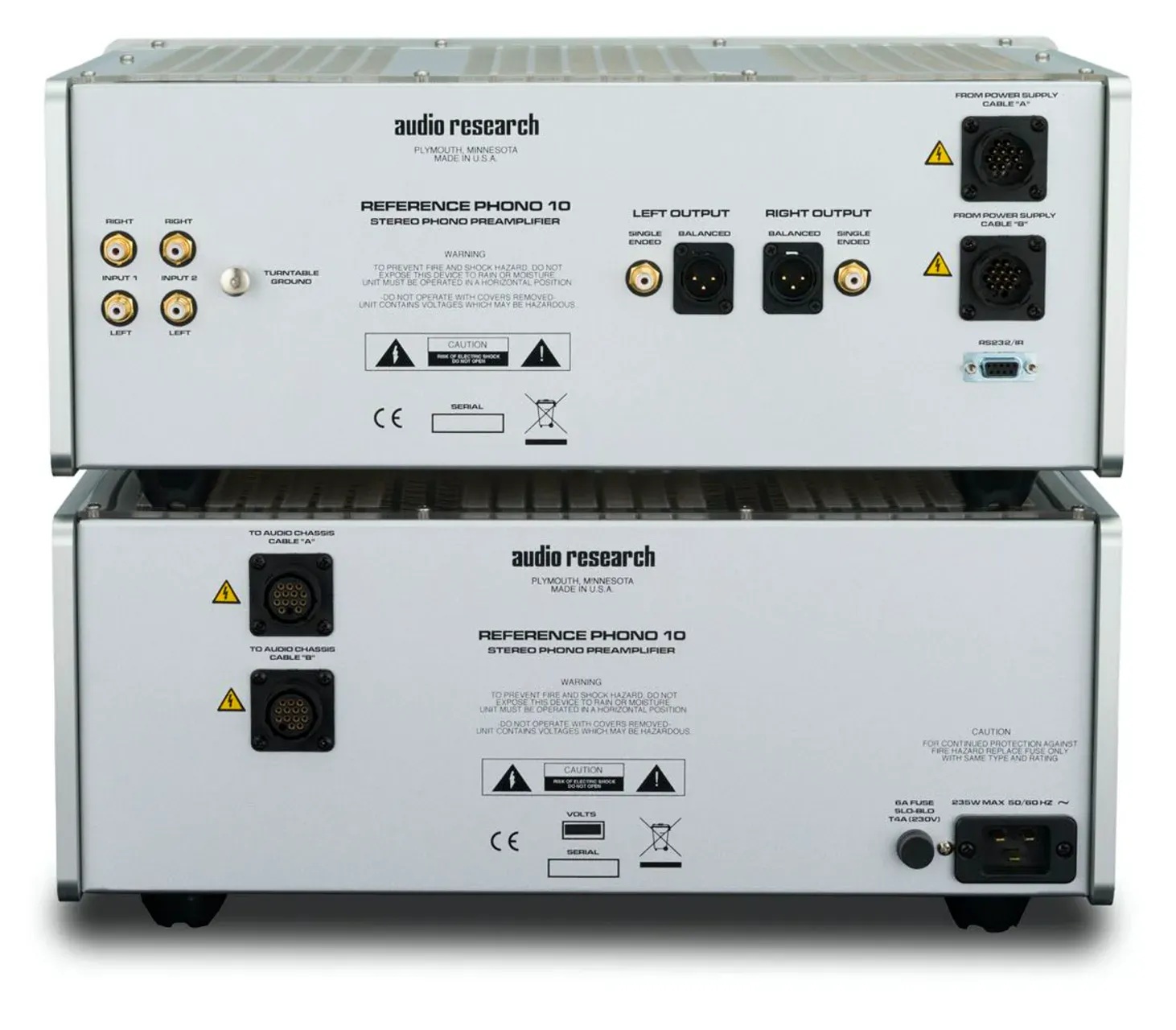

Dwa stereofoniczne zestawy wejść RCA umożliwiają podłączenie dwóch gramofonów lub ramion. Dla wejść przewidziano niezależne ustawienia, więc zmiana źródła nie wymaga każdorazowego dopasowywania wszystkich parametrów od początku.
Wybierasz Input 1 albo Input 2 na ekranie dotykowym. Gramofon możesz podłączyć także do zacisku uziemienia przewidzianego przy wejściach; połączenia wykonuj przy wyłączonym zasilaniu.
Tryby Low i High Gain oraz wybierane obciążenia pozwalają ustawić stopień phono pod parametry wkładki. Instrukcja podaje orientacyjnie Low Gain dla poziomu sygnału zwykle powyżej 0,5 mV, a High Gain — poniżej 0,5 mV.
Obciążenie dobierz do wkładki. Pozycja Custom ma domyślnie 47 kΩ, o ile przy zamówieniu nie ustalono innej wartości; jej późniejszą zmianę wykonuje producent lub autoryzowany serwis.
Reference Phono 10 udostępnia krzywe RIAA, Columbia i Decca. RIAA jest ustawieniem dla większości płyt, a pozostałe charakterystyki służą odpowiednim dawnym wydaniom.
Przed odsłuchem starszego tłoczenia sprawdź informacje na jego okładce i wybierz właściwą krzywą na ekranie dotykowym. Sama data wydania nie zastępuje identyfikacji zastosowanej korekcji.
Sygnał można wyprowadzić przez stereofoniczne wyjścia zbalansowane BAL albo niesymetryczne RCA/SE. To wyjścia stopnia phono przeznaczone do połączenia z wejściem przedwzmacniacza liniowego.
Wybierz połączenie pasujące do wejść dalszego urządzenia. Producent nie zaleca pasywnego przedwzmacniacza liniowego, ponieważ całemu torowi może wówczas zabraknąć wzmocnienia.
Obudowy audio i zasilacza wymagają miejsca na półce oraz swobodnego odprowadzania ciepła. Każda ma 48 cm szerokości; przy planowaniu głębokości uwzględnij również uchwyty wystające przed panel.
Ustaw urządzenie poziomo, na twardym podłożu, pozostawiając nad nim około 20–25 cm wolnej przestrzeni. Nie przykrywaj obudów ani nie stawiaj przedwzmacniacza na wzmacniaczu mocy — instrukcja wskazuje ryzyko przegrzania i przydźwięku.
Sekcję audio łączy się z zasilaczem dwoma przewodami międzyobudowymi A i B. Do sieci prowadzi jeden przewód zasilający; rozdzielenie obudów nie oznacza potrzeby dwóch przyłączy sieciowych.
Przed pierwszym uruchomieniem zamontuj dostarczone osobno lampy w miejscach wskazanych w instrukcji i załóż pokrywy. Korzystaj z uziemionego gniazda i przewodu z wtykiem ochronnym; nie usuwaj uziemienia. Tylne złącze zasilania pozostaw dostępne na wypadek konieczności odłączenia urządzenia.
| Parametr | Wartość |
|---|---|
| Typ | Przedwzmacniacz gramofonowy |
| Konstrukcja | Dwie obudowy: sekcja audio i zasilacz; architektura dual-mono |
| Kompatybilne wkładki | MC i MM |
| Wejścia gramofonowe | 2 zestawy stereofonicznych gniazd RCA |
| Uziemienie gramofonu | Zacisk uziemienia |
| Wyjścia analogowe | 1 zestaw stereofoniczny BAL; 1 zestaw stereofoniczny RCA/SE |
| Wzmocnienie BAL przy 1 kHz | 51 dB Low; 74 dB High |
| Wzmocnienie SE przy 1 kHz | 45 dB Low; 68 dB High |
| Impedancja i pojemność wejściowa SE | 47 kΩ; 100 pF |
| Wybierane obciążenia rezystancyjne | 1000, 500, 200, 100 i 50 Ω; Custom |
| Domyślne obciążenie Custom | 47 kΩ, jeśli nie zamówiono innej wartości |
| Charakterystyki korekcji | RIAA, Columbia, Decca |
| Charakterystyka częstotliwościowa | ±0,2 dB względem RIAA, 10 Hz – 60 kHz; punkty −3 dB poniżej 0,3 Hz i powyżej 300 kHz |
| Zniekształcenia THD | Poniżej 0,002% przy 1,0 V RMS na wyjściu, 1 kHz |
| Impedancja wyjściowa SE | 200 Ω |
| Impedancja wyjściowa BAL | 400 Ω |
| Zalecane obciążenie wyjścia | 50–100 kΩ i 100 pF; minimum 10 kΩ, maksymalna pojemność 2000 pF |
| Maksymalny poziom wejściowy przy 1 kHz | 250 mV RMS |
| Maksymalny poziom wejściowy przy 10 kHz | 680 mV RMS |
| Znamionowy poziom wyjściowy | 0,5 V RMS, 10 Hz – 20 kHz, przy obciążeniu 100 kΩ |
| Maksymalna zdolność napięciowa wyjścia BAL | 80 V RMS przy 1 kHz i 0,5% THD |
| Maksymalna zdolność napięciowa wyjścia SE | 40 V RMS przy 1 kHz i 0,5% THD |
| Równoważny szum wejściowy, Low Gain | 0,22 µV; 73 dB poniżej sygnału 1 mV przy 1 kHz, ważony IHF, wejście zwarte |
| Równoważny szum wejściowy, High Gain | 0,055 µV; 65 dB poniżej sygnału 0,1 mV przy 1 kHz, ważony IHF, wejście zwarte |
| Polaryzacja wyjścia | Nieodwracająca |
| Lampy w sekcji audio | 8 × 6H30P |
| Lampy w zasilaczu | 2 × 6550C; 2 × 6H30P |
| Warianty zasilania | 100–135 V AC / 60 Hz albo 200–270 V AC / 50–60 Hz; właściwy wariant należy ustalić dla konkretnego egzemplarza |
| Maksymalny pobór mocy | 235 W |
| Pobór mocy w trybie czuwania | 0,8 W |
| Bezpiecznik na rysunku wersji 230 V | T4A zwłoczny; przy wymianie obowiązuje oznaczenie przy oprawce danego egzemplarza |
| Stabilizacja napięcia zasilania | Lepsza niż 0,01% |
| Automatyczny cykl rozgrzewania | Około 40 s |
| Sterowanie | Ekran dotykowy 7 cali; przyciski Power i Mute; pilot |
| Wymiary obudowy sekcji audio (szer. × wys. × gł.) | 48 × 17,8 × 39,4 cm |
| Wymiary obudowy zasilacza (szer. × wys. × gł.) | 48 × 17,8 × 39,4 cm |
| Wystawanie uchwytów przed panele | 3,8 cm |
| Masa netto obudowy sekcji audio | 10 kg |
| Masa netto zasilacza | 15,9 kg |
| Masa transportowa obudowy sekcji audio | 15,5 kg |
| Masa transportowa zasilacza | 19,5 kg |
Tak. Pilot zapewnia dostęp do wyboru wejścia, wzmocnienia, obciążenia i charakterystyki korekcji; funkcje te są dostępne również na ekranie dotykowym.
Nie. Podczas automatycznego cyklu rozgrzewania działa początkowe wyciszenie; stabilizacja trwa około 40 sekund, również po przywróceniu zasilania.
Nie. Producent określa polaryzację wyjścia jako nieodwracającą.
