Audio Research S-100 to stereofoniczna, tranzystorowa końcówka mocy pracująca w klasie AB. W jednej obudowie łączy architekturę dual mono, dwa transformatory toroidalne i tor sygnałowy, który producent opisuje jako w pełni zbalansowany od wejścia do wyjścia. To wzmacniacz przeznaczony do systemu stereo, w którym za sterowanie sygnałem odpowiada osobne urządzenie.
S-100 oferuje 100 W na kanał przy 8 Ω oraz 200 W na kanał przy 4 Ω. Różnicowy stopień wejściowy JFET, wzmacniacz napięciowy i bipolarny stopień wyjściowy tworzą jego tranzystorową architekturę. Możesz wybrać z tyłu urządzenia tryb wejścia zbalansowanego lub niezbalansowanego, dopasowując sposób podłączenia do używanego przedwzmacniacza.
To propozycja dla Ciebie, jeśli budujesz system stereo z osobnym przedwzmacniaczem i szukasz tranzystorowej końcówki mocy Audio Research. S-100 pozwala wykorzystać połączenie zbalansowane albo niezbalansowane, a podane przez producenta moce dla 8 Ω i 4 Ω pomagają odnieść jego parametry do planowanych kolumn.
Audio Research opisuje tor stereo S-100 jako w pełni zbalansowany. Producent wskazuje, że taki sposób prowadzenia sygnału pomaga ograniczać zakłócenia i zniekształcenia; nie wymaga jednak korzystania wyłącznie z wejścia zbalansowanego.
Sygnał trafia najpierw do różnicowego stopnia opartego na tranzystorach JFET, a następnie do wzmacniacza napięciowego. To opis kolejnych części toru sygnałowego, nie osobnych urządzeń w zestawie.
Końcowa sekcja wzmacniająca wykorzystuje tranzystory bipolarne i pracuje w klasie AB. Właśnie dla tej konstrukcji producent podaje oddzielne wartości mocy przy obciążeniu 8 Ω i 4 Ω.
S-100 ma architekturę dual mono w obrębie jednej stereofonicznej końcówki mocy. Dwa transformatory toroidalne należą do jej konstrukcji zasilania; określenie „dual mono” nie oznacza tu dwóch osobnych monobloków.
Aluminiową obudowę wyposażono we frezowane radiatory. Pełnią one funkcję odprowadzania ciepła, a czarne lub srebrne anodowane wykończenie pozwala wybrać wygląd urządzenia do systemu.

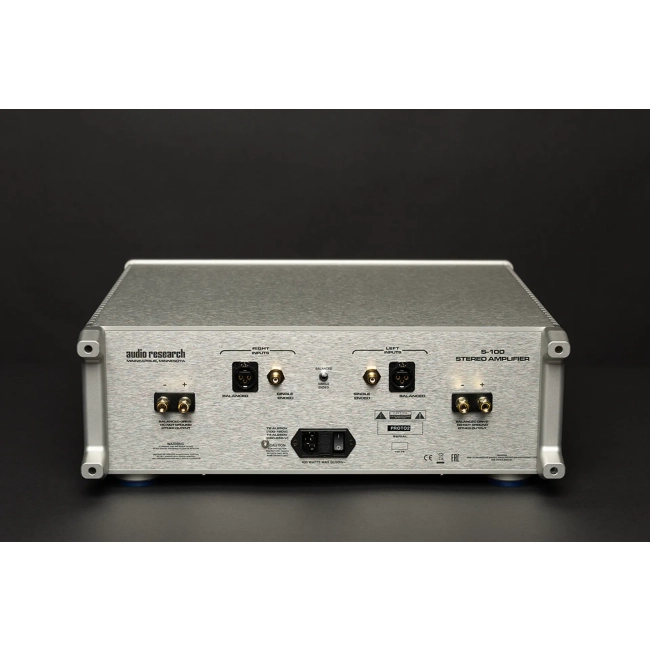

S-100 obsługuje wejście w trybie zbalansowanym i niezbalansowanym. Tryb wybiera się na tylnym panelu, co pozwala podłączyć końcówkę do przedwzmacniacza przez odpowiedni typ połączenia.
Jeśli korzystasz z połączenia XLR, wybierz tryb zbalansowany; dla połączenia RCA wybierz tryb niezbalansowany. Dzięki temu ustawienie wejścia odpowiada sposobowi doprowadzenia sygnału.
Producent określa moc S-100 jako 100 W na kanał przy 8 Ω oraz 200 W na kanał przy 4 Ω. Są to dwie wartości przypisane do konkretnych obciążeń, a nie jedna moc niezależna od impedancji.
Porównując wzmacniacz z kolumnami, sprawdź ich impedancję podawaną przez producenta i odnieś ją do właściwego wiersza specyfikacji S-100. Podane moce nie określają parametrów pracy przy innych impedancjach.
Obudowa S-100 ma 48,26 cm szerokości, 17,78 cm wysokości i 44,45 cm głębokości, a urządzenie waży netto 19 kg. Te dane pomagają ocenić, czy zmieści się w przewidzianym miejscu.
Przed ustawieniem sprawdź wymiary dostępnej półki oraz jej dopuszczalne obciążenie. Uwzględnij masę samego urządzenia, a nie większą masę transportową podaną dla przesyłki.
| Parametr | Wartość |
|---|---|
| Typ urządzenia | Stereofoniczny tranzystorowy wzmacniacz mocy |
| Klasa pracy | AB |
| Architektura | Dual mono |
| Tor sygnałowy | W pełni zbalansowany od wejścia do wyjścia |
| Stopień wejściowy | Różnicowy, tranzystory JFET |
| Kolejny stopień toru | Wzmacniacz napięciowy |
| Stopień wyjściowy | Klasa AB, tranzystory bipolarne |
| Transformatory toroidalne | 2 |
| Wejścia sygnałowe | XLR (zbalansowane), RCA (niezbalansowane) |
| Wybór trybu wejścia | Zbalansowany lub niezbalansowany, na tylnym panelu |
| Przyłącza głośnikowe | Terminale głośnikowe |
| Moc znamionowa przy 8 Ω | 2 × 100 W |
| Moc znamionowa przy 4 Ω | 2 × 200 W |
| Zniekształcenia THD | <0,1% od 0,25 W do mocy znamionowej, przy 8 Ω i 1 kHz |
| Czułość wejścia zbalansowanego dla mocy znamionowej | 1,4 V RMS |
| Impedancja wejściowa, tryb zbalansowany | 100 kΩ |
| Impedancja wejściowa, tryb niezbalansowany | 100 kΩ |
| Wzmocnienie | 26 dB |
| Napięcie szumów na wyjściu | <60 µV |
| Pasmo przenoszenia | 20 Hz–20 kHz, ±0,1 dB |
| Współczynnik tłumienia | 30 w zakresie 20 Hz–1 kHz |
| Pobór mocy w czuwaniu — pomiar przy 120 V AC | 0,25 W |
| Pobór mocy po włączeniu, bez sygnału — pomiar przy 120 V AC | 48 W |
| Pobór mocy przy mocy znamionowej — pomiar przy 120 V AC | 475 W |
| Wymiary obudowy (szer. × wys. × gł.) | 48,26 × 17,78 × 44,45 cm |
| Masa netto | 19 kg |
| Masa transportowa | 28,5 kg |
| Materiał obudowy | Aluminium |
| Wykończenia | Czarne lub srebrne anodowane |
THD wynosi poniżej 0,1% w zakresie od 0,25 W do mocy znamionowej. Producent podaje ten parametr dla obciążenia 8 Ω i częstotliwości 1 kHz.
Specyfikacja wskazuje 0,25 W w czuwaniu, 48 W po włączeniu bez sygnału oraz 475 W przy mocy znamionowej. Wartości te podano dla pomiarów przy zasilaniu 120 V AC.
Producent podaje masę transportową 28,5 kg. Masa netto samego wzmacniacza wynosi 19 kg.
