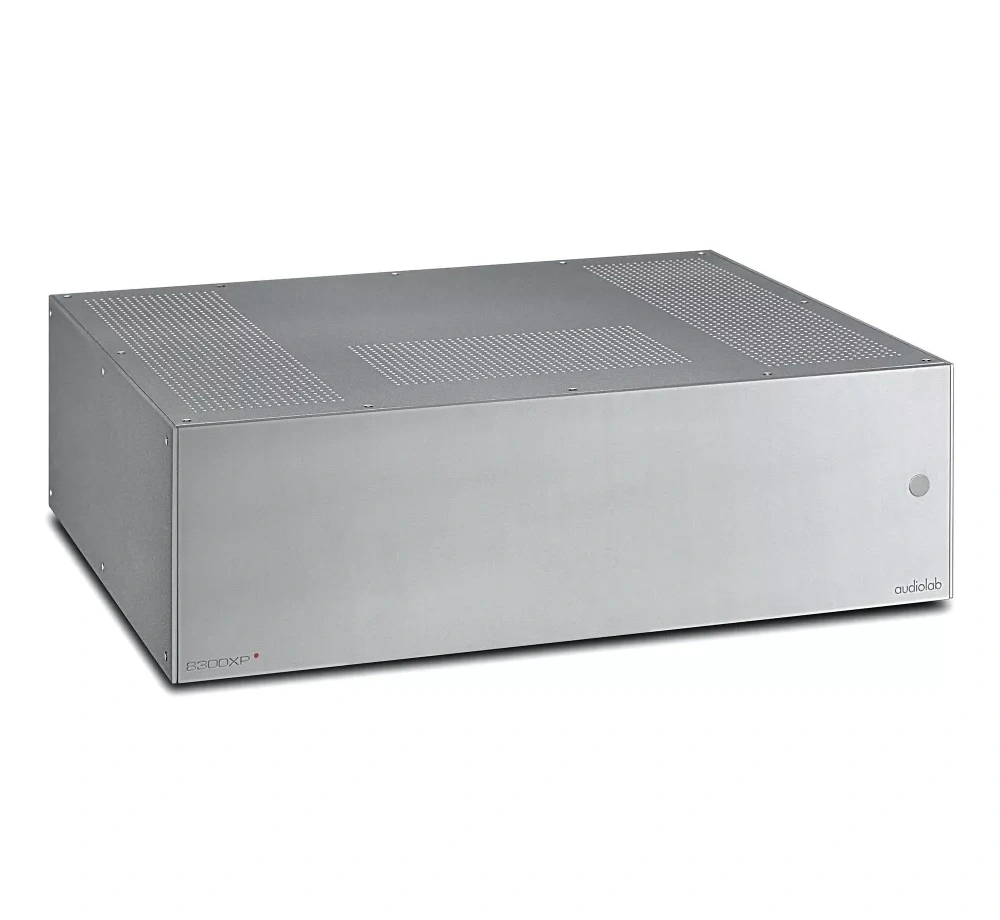

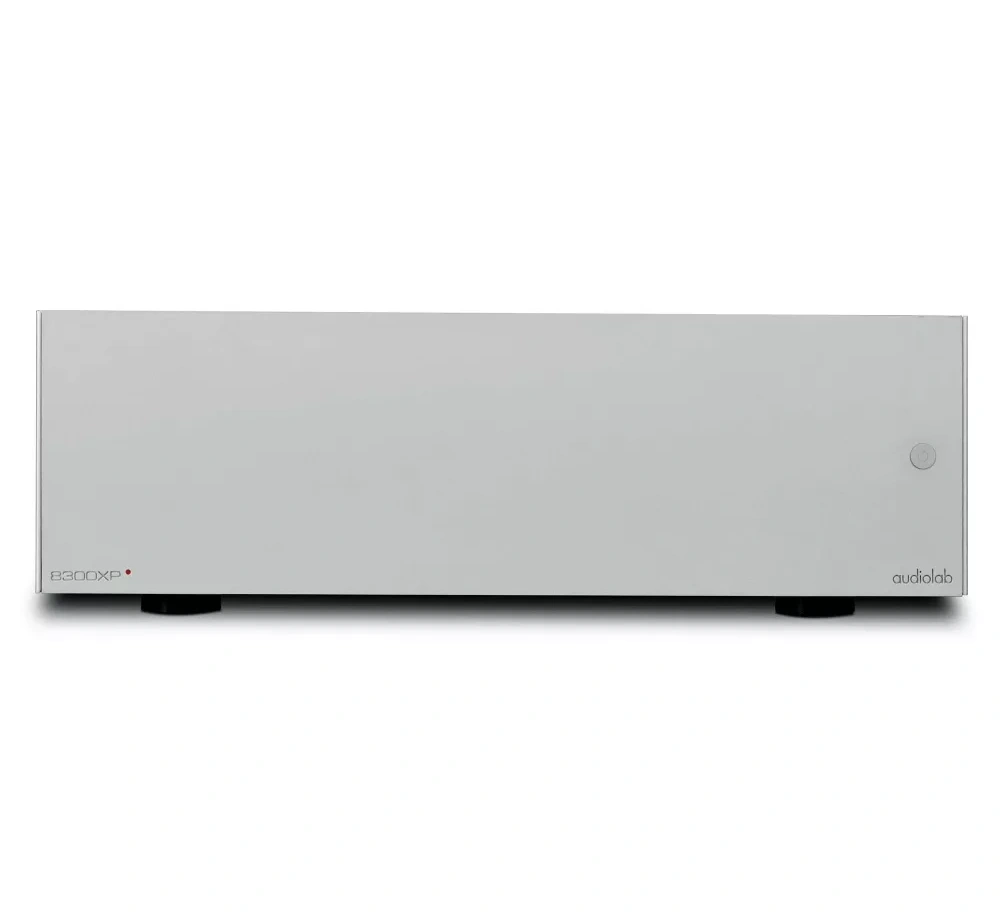

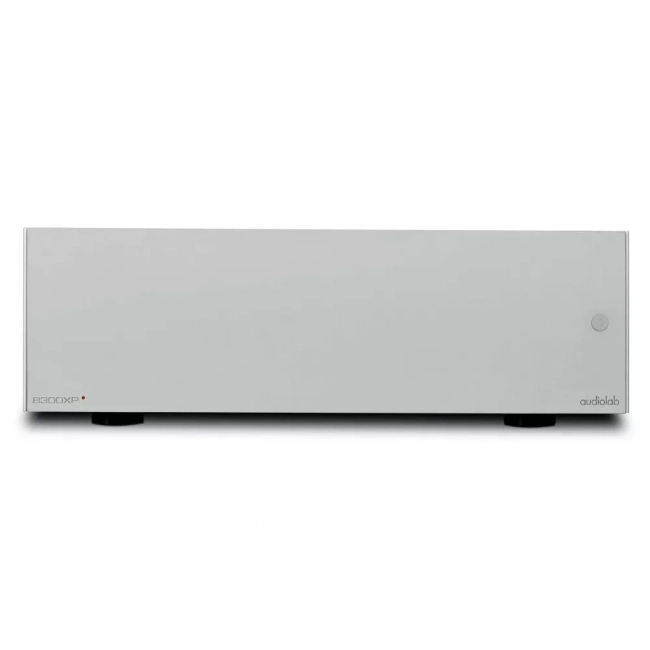

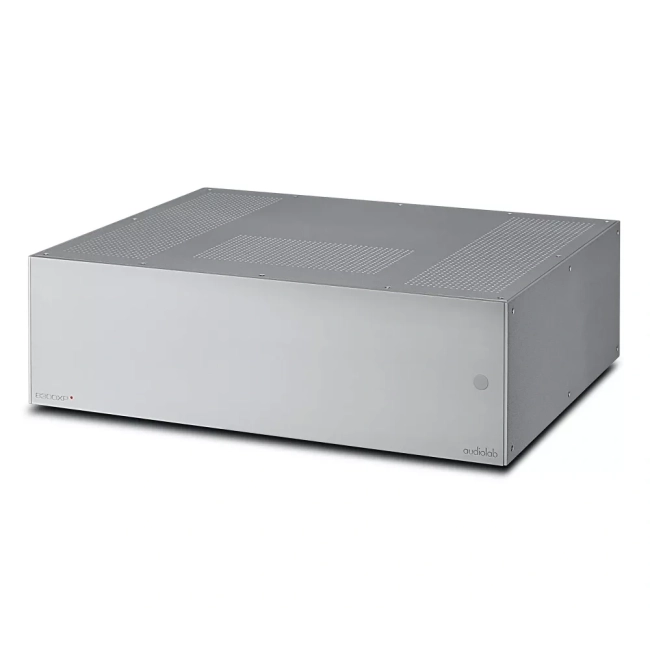

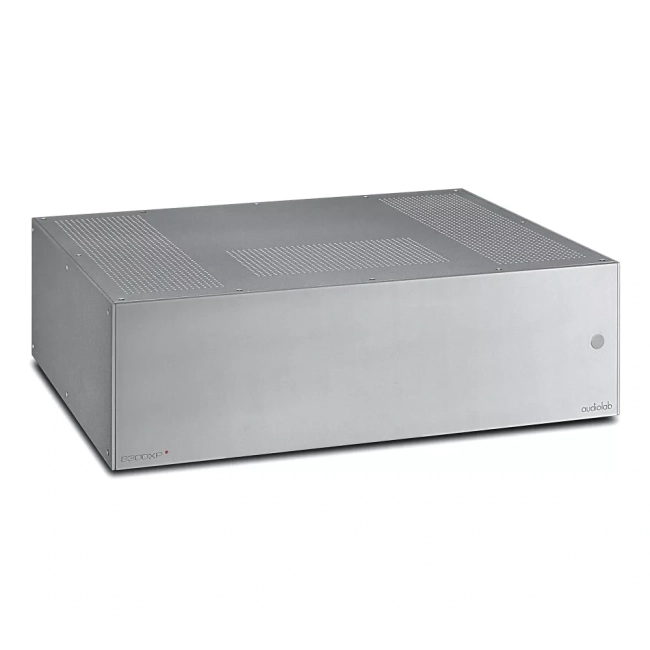

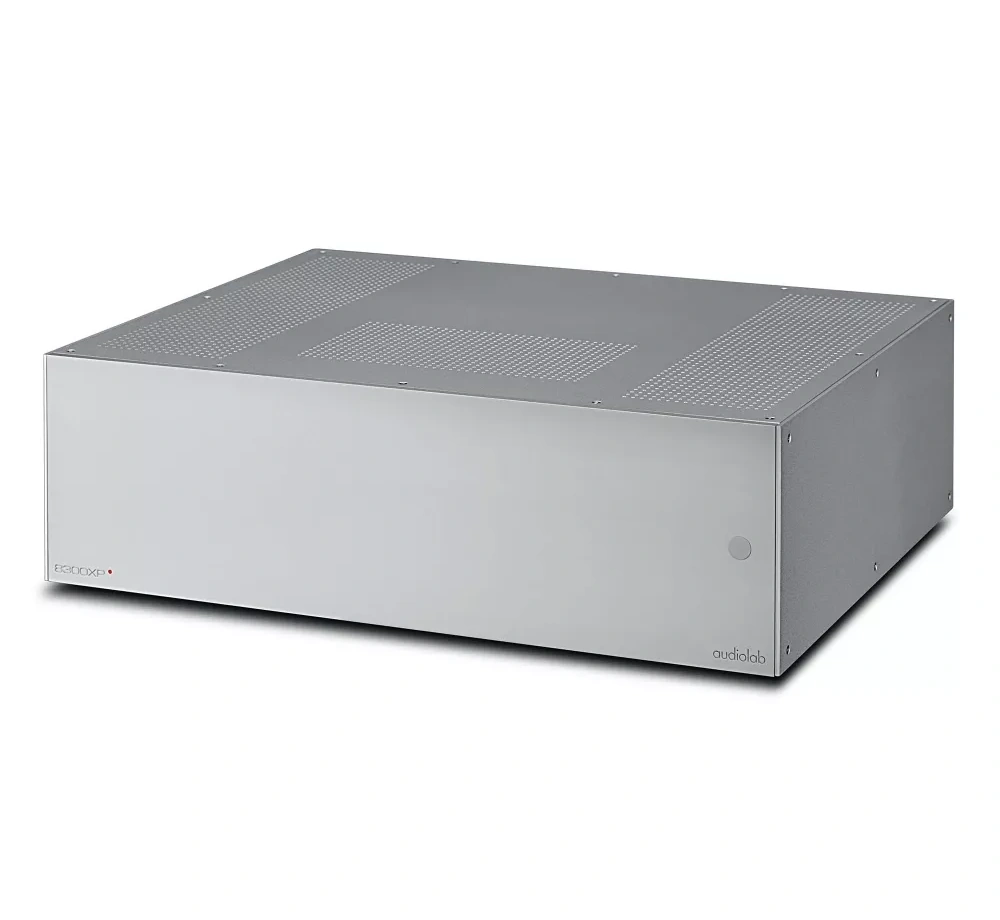

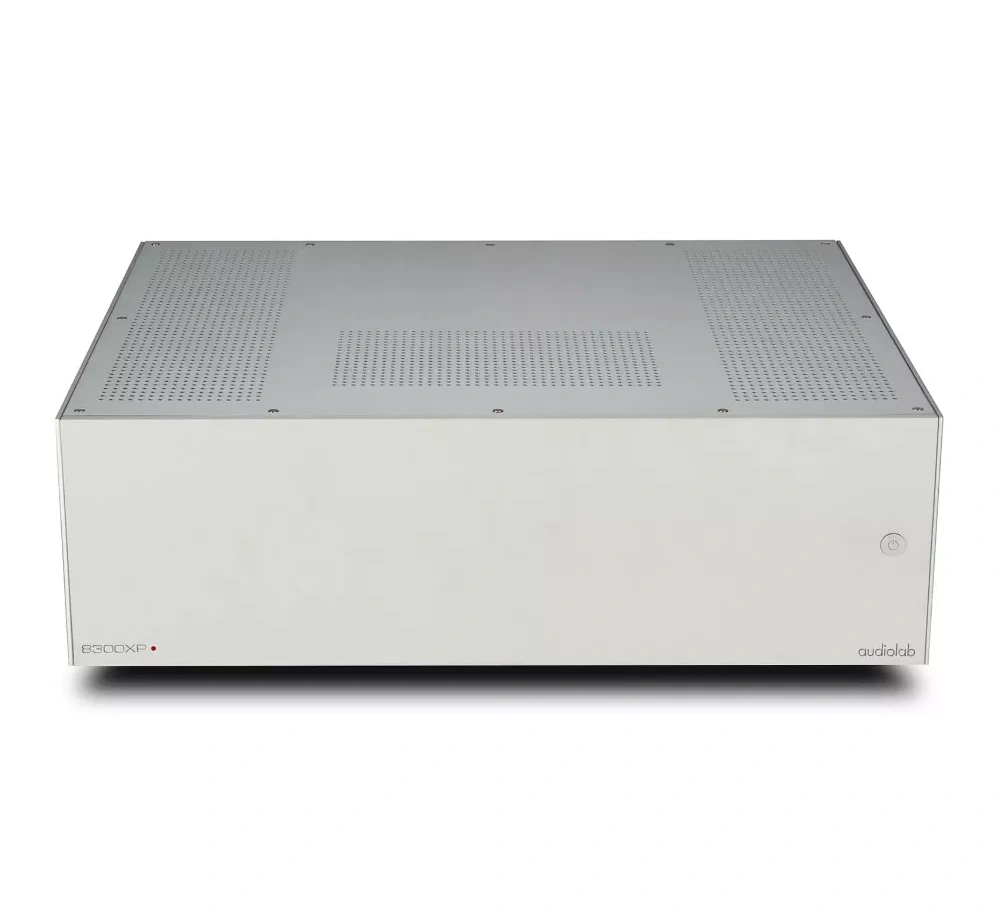

Audiolab 8300XP w srebrnym wykończeniu to stereofoniczna końcówka mocy do systemu hi-fi z osobnym przedwzmacniaczem lub źródłem wyposażonym w regulację głośności. Oddzielenie sekcji wzmacniającej od sterowania pozwala Ci zbudować system złożony z osobnych komponentów. W podstawowej konfiguracji jeden 8300XP zasila dwie kolumny; producent przewidział również pracę mostkową, wymagającą dwóch egzemplarzy do odtwarzania stereo.
Model ma zbalansowane wejścia XLR, niezbalansowane RCA oraz podwójne zaciski głośnikowe na kanał. Wewnątrz zastosowano okablowanie z miedzi OCC. To konstrukcja, którą możesz włączyć do klasycznego zestawu dwukanałowego i rozbudować, zachowując ten sam model końcówki mocy.
To propozycja dla Ciebie, jeśli budujesz system stereo z oddzielną końcówką mocy i chcesz wybrać między połączeniem analogowym RCA a XLR. Sprawdzi się także wtedy, gdy planujesz rozbudowę o drugi 8300XP do pracy mostkowej.
8300XP jest dwukanałowym wzmacniaczem mocy. Oddzielny przełącznik na tylnym panelu zmienia tryb pracy na mostkowy, w którym urządzenie zasila jedną kolumnę. Pozwala to rozbudować zestaw stereo bez zmiany modelu końcówki.

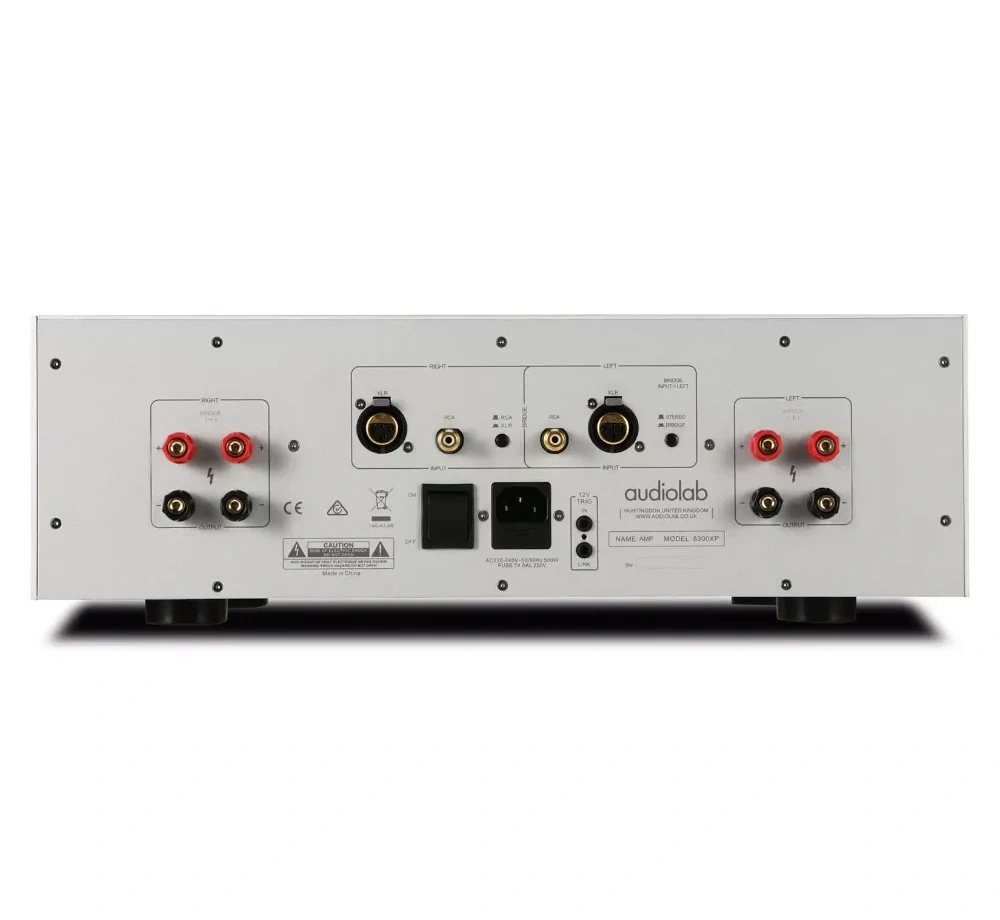

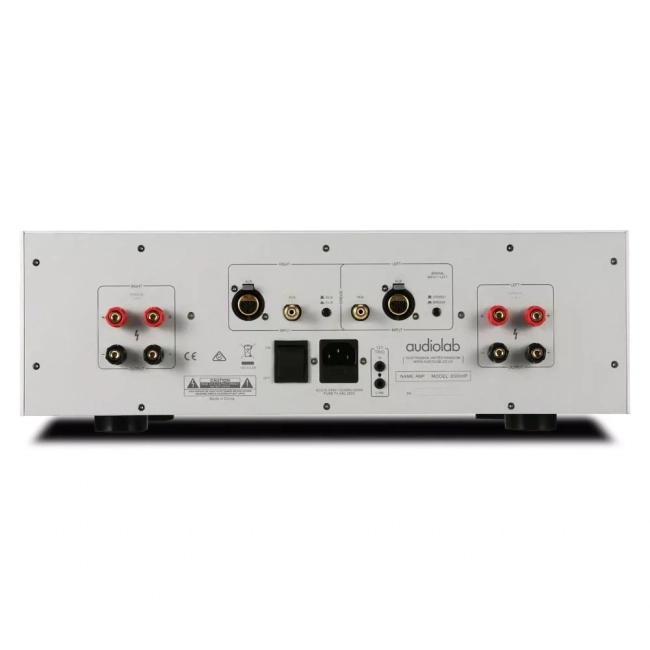

Wejścia zbalansowane i niezbalansowane są przewidziane jako dwa sposoby doprowadzenia sygnału analogowego. Na panelu tylnym znajduje się przełącznik RCA/XLR, odrębny od przełącznika trybu mostkowego.

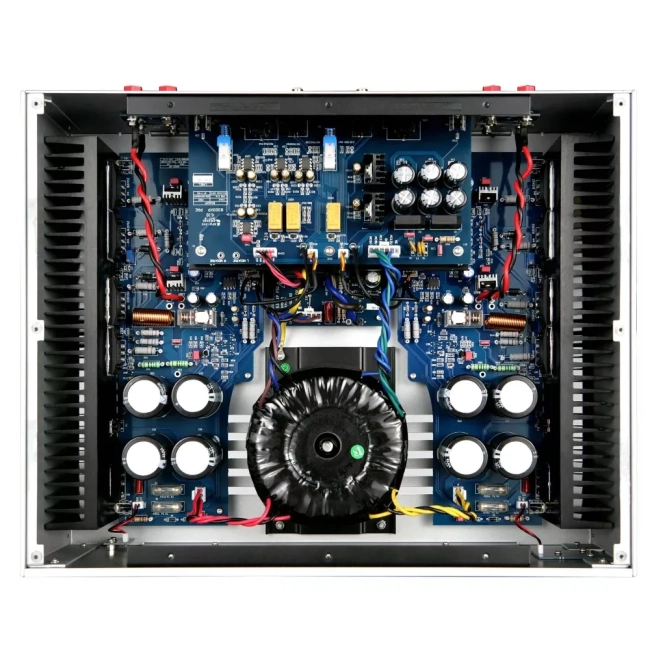

W wewnętrznych połączeniach sygnałowych i zasilających zastosowano miedź OCC, czyli wytwarzaną metodą Ohno Continuous Cast. Audiolab wskazuje to rozwiązanie jako jeden z elementów konstrukcji służących ograniczaniu zniekształceń.
Dwa komplety terminali głośnikowych na kanał umożliwiają podłączenie bi-wire. Dotyczy to połączeń kolumn w trybie stereo; dla pracy mostkowej instrukcja przewiduje osobny schemat zacisków.
8300XP przyjmuje sygnał analogowy przez wejścia RCA lub XLR. Dzięki temu możesz wybrać typ połączenia odpowiadający wyjściu używanego przedwzmacniacza bądź źródła z regulacją głośności.
Ustaw przełącznik RCA/XLR na tylnym panelu zgodnie z używanym wejściem. Przed zmianą połączeń sygnałowych wyłącz końcówkę mocy.
Po przełączeniu w tryb mostkowy jeden 8300XP zasila jedną kolumnę. Aby w ten sposób zachować odtwarzanie stereo, potrzebujesz dwóch egzemplarzy.
W obu urządzeniach ustaw tryb mostkowy i podłącz po jednej kolumnie według schematu przewidzianego dla tego trybu. Nie używaj w tej konfiguracji schematu podłączenia zacisków dla pracy stereo.
Podwójne zaciski na każdym kanale pozwalają zastosować połączenie bi-wire. W standardowym trybie stereo jeden 8300XP obsługuje lewą i prawą kolumnę.
Przed podłączeniem lub zmianą przewodów głośnikowych wyłącz urządzenie. Zachowaj prawidłową biegunowość połączeń i usuń luźne żyły przewodów, które mogłyby zewrzeć zaciski.
8300XP waży 16 kg i nagrzewa się podczas pracy. Wymaga stabilnego miejsca ustawienia oraz swobodnej wentylacji otworów obudowy i żeber radiatora.
Ustaw go na solidnej półce lub stole; w regale zapewnij mu własną półkę. Przed podłączeniem do sieci sprawdź, czy napięcie podane na tabliczce Twojego egzemplarza odpowiada napięciu instalacji — producent przewiduje różne wersje zasilania.
| Parametr | Wartość |
|---|---|
| Model | Audiolab 8300XP |
| Typ | Stereofoniczna końcówka mocy z trybem mostkowym |
| Wykończenie | Srebrne |
| Moc stereo przy 8 Ω | 2 × 140 W RMS; THD <1%, 1 kHz |
| Moc stereo przy 4 Ω | 2 × 230 W RMS; THD <1%, 1 kHz |
| Moc w trybie mostkowym przy 8 Ω | 480 W RMS; THD <1%, 1 kHz |
| Wzmocnienie stereo | 29 dB przy 1 kHz |
| Wzmocnienie w trybie mostkowym | 36 dB przy 1 kHz |
| Czułość wejściowa | 1100 mV |
| Impedancja wejścia zbalansowanego | 15 kΩ |
| Impedancja wejścia niezbalansowanego | 10 kΩ |
| Pasmo przenoszenia przy ±1 dB | 20 Hz–30 kHz |
| Pasmo przenoszenia przy −3 dB | 20 Hz–80 kHz |
| THD | 0,004% przy 20 W; odniesienie 1 kHz |
| Zniekształcenia intermodulacyjne (IM) | 0,004% przy 20 W; odniesienie 7 kHz + 60 Hz |
| Stosunek sygnału do szumu | 113 dB; odniesienie do 140 W |
| Współczynnik tłumienia | 160 |
| Wejścia analogowe | Stereo XLR zbalansowane; stereo RCA niezbalansowane |
| Terminale głośnikowe | Podwójne na kanał; możliwość bi-wiringu |
| Złącza sterowania | Trigger 12 V IN; Trigger 12 V OUT |
| Automatyczne czuwanie | Po 20 minutach bez sygnału lub obsługi, gdy funkcja jest włączona |
| Zabezpieczenia | Reagujące na przeciążenie lub zwarcie oraz wysoką temperaturę |
| Warianty napięcia zasilania | 100, 115, 230 lub 240 V~, 50–60 Hz; właściwy wariant wskazuje tabliczka urządzenia |
| Wymiary urządzenia (szer. × wys. × gł.) | 444 × 149 × 367 mm |
| Masa netto | 16 kg |
| Wymiary opakowania (szer. × wys. × gł.) | 550 × 260 × 580 mm |
| Masa brutto | 18,5 kg |
Służą do integracji z kompatybilnym systemem wyzwalania. Na tylnym panelu znajdują się osobno oznaczone złącza Trigger IN i Trigger OUT.
Tak. Po włączeniu funkcji automatycznego czuwania urządzenie przechodzi w stan standby po 20 minutach bez sygnału lub obsługi.
Ma zabezpieczenia reagujące na przeciążenie lub zwarcie oraz na wysoką temperaturę.
Końcówkę mocy włączaj po pozostałych urządzeniach, a wyłączaj przed nimi. Instrukcja zaleca też ustawienie niskiej głośności podczas uruchamiania i wyłączania systemu.
