Electrocompaniet AW300 M to monofoniczna końcówka mocy zaprojektowana od podstaw do obsługi jednego kanału. W systemie stereo pracują dwa takie urządzenia — osobno dla lewego i prawego kanału. Model nawiązuje wzornictwem do klasycznej linii marki, ale jego obudowę i układ elektroniczny przeprojektowano. Producent podaje moc 300 W przy 8 Ω oraz bardzo niski parametr THD+N wynoszący 0,0006%.
Za działanie AW300 M odpowiadają bezpośrednio sprzężone stopnie wzmacniające, przeprojektowany stopień wyjściowy i rozbudowana sekcja zasilania. To propozycja, jeśli budujesz system z oddzielnymi monoblokami i chcesz znać zarówno parametry elektryczne, jak i konstrukcyjne podstawy ich uzyskania. Urządzenie jest projektowane i produkowane w Norwegii.
AW300 M jest dla Ciebie, jeśli planujesz system oparty na osobnej końcówce mocy dla każdego kanału. Sprawdzi się szczególnie wtedy, gdy zależy Ci na monofonicznej konstrukcji, wejściu XLR i wzornictwie pasującym do komponentów Electrocompaniet.
Electrocompaniet stosuje topologię o szerokim paśmie otwartej pętli, z bezpośrednim sprzężeniem stopni. Producent wskazuje również na stopnie o dużej szybkości narastania i rozszerzonym paśmie pracy. To rozwiązania definiujące tor wzmacniający AW300 M, a nie cechy zapożyczone z innego modelu marki.
Przeprojektowany stopień wyjściowy ogranicza wpływ obciążenia na stopnie wejściowy i sterujący. Ma to znaczenie dla warunków pracy układu wzmacniającego, gdy monoblok jest podłączony do kolumny.

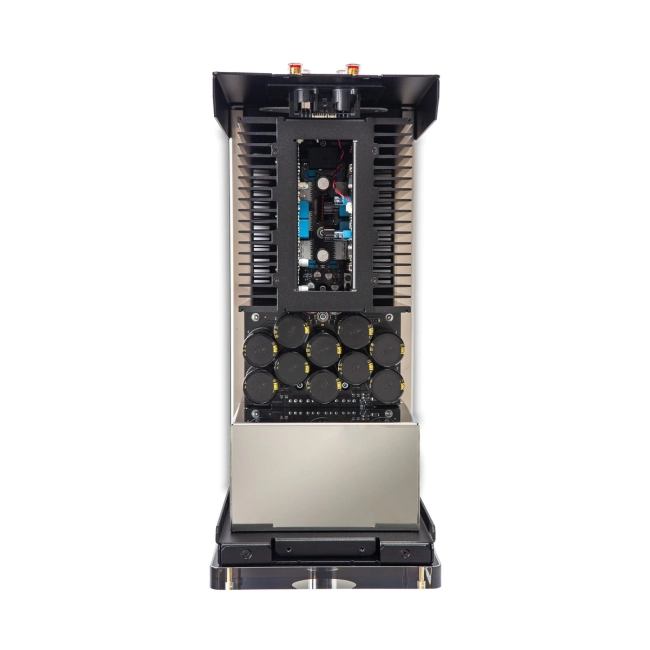

Wejście zasilania jest filtrowane pod kątem zakłóceń DC i RF. Transformator ma ekranowanie magnetyczne i elektrostatyczne, a pojemność filtrowania zasilania wynosi 110 000 µF. Każdy z tych elementów pełni inną funkcję w ograniczaniu wpływu zakłóceń na układ.
Wewnętrzny punkt odniesienia masy odseparowano od prądów prostowania oraz prądów wyjściowych. Jest to rozwiązanie wewnętrznej architektury wzmacniacza; nie należy utożsamiać go z terminalem GND uwzględnionym przez producenta w pomiarze głębokości obudowy.

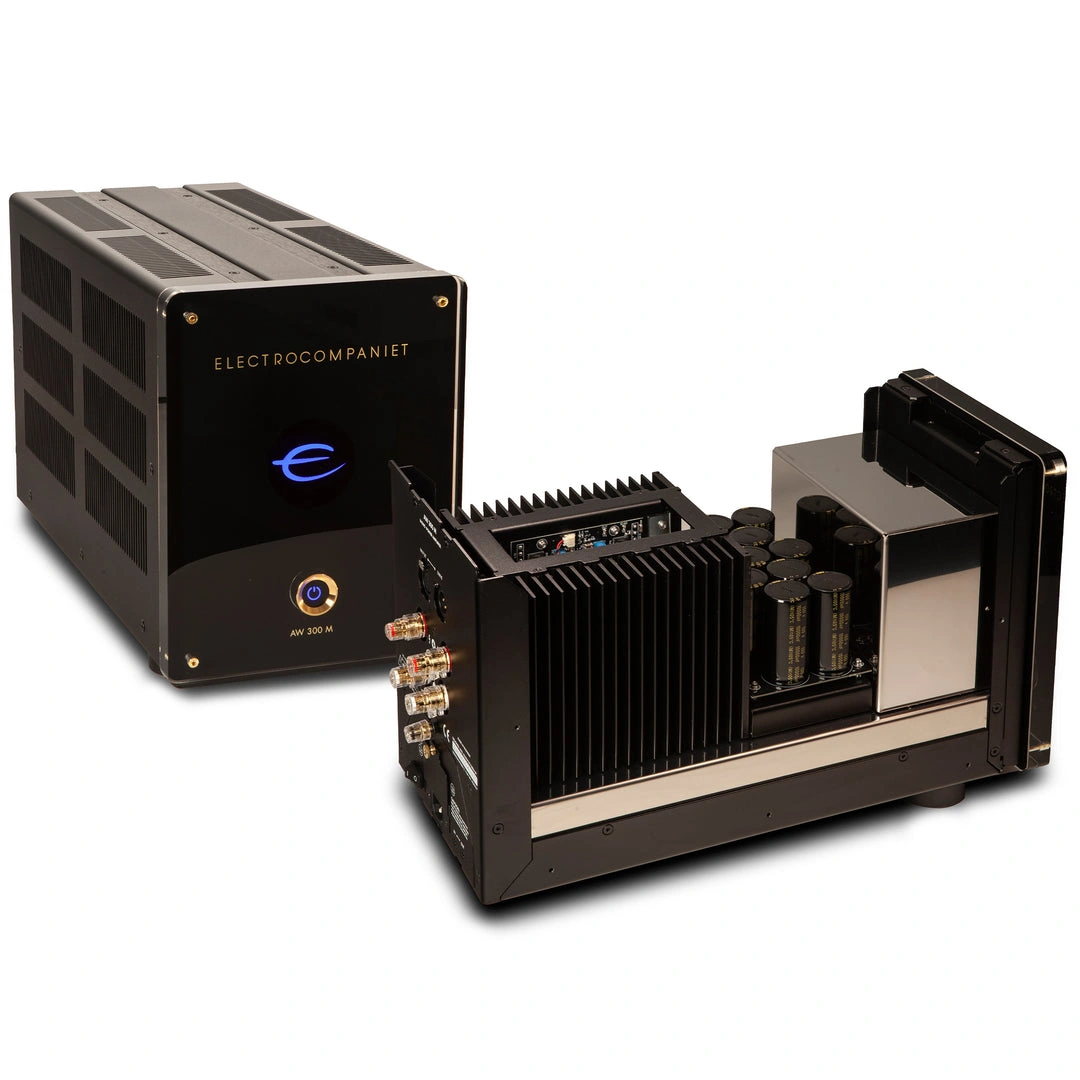

Dwa szczotkowane aluminiowe elementy usztywniają obudowę. Stopki Soundcare SuperSpikes łączą kolec z podstawką; producent opisuje je jako rozwiązanie ograniczające ryzyko uszkodzenia powierzchni, na której stoi wzmacniacz.
AW300 M jest końcówką mocy przeznaczoną wyłącznie do pracy monofonicznej. Pojedynczy egzemplarz obsługuje jeden kanał, więc nie zastępuje stereofonicznej końcówki mocy.
Jeśli budujesz system dwukanałowy wyłącznie z AW300 M, przewidź dwa urządzenia: po jednym dla lewego i prawego kanału. Uwzględnij też osobne miejsce dla każdego monobloku.
Polski przedstawiciel Electrocompaniet wskazuje XLR jako typ wejścia sygnałowego. Producent podaje wzmocnienie napięciowe 29 dB (×28) dla wejścia zbalansowanego.
Planując połączenie z przedwzmacniaczem, uwzględnij wejście XLR. Przy porównywaniu parametrów pamiętaj, że podana wartość wzmocnienia odnosi się właśnie do wejścia zbalansowanego.
Jeden AW300 M waży 30 kg. Jego katalogowa głębokość 490 mm uwzględnia terminal GND, a wysokość 210 mm — zamontowane stopki.
Dobierając miejsce ustawienia, weź pod uwagę masę każdego urządzenia oraz sposób, w jaki producent mierzy jego wymiary. Stopki SuperSpikes pomagają ograniczyć ryzyko uszkodzenia powierzchni przez kolec.
Specyfikacja podaje osobne zakresy pasma dla aktywnego i wyłączonego filtra wejściowego. Wartość szybkości narastania 140 V/µs również odnosi się do stanu z wyłączonym filtrem.
Porównując AW300 M z innymi urządzeniami, zestawiaj parametry dla właściwego stanu filtra. Różne wartości pasma w tabeli opisują te dwa stany pracy, a nie dwa odrębne modele.
| Parametr | Wartość |
|---|---|
| Typ urządzenia | Monofoniczna końcówka mocy |
| Moc wyjściowa, mono, 8 Ω | 300 W |
| Moc wyjściowa, mono, 4 Ω | 600 W |
| Moc wyjściowa, mono, 2 Ω | 1000 W |
| Wejście sygnałowe | XLR |
| Impedancja wejściowa | 330 kΩ |
| Wzmocnienie napięciowe, wejście zbalansowane | 29 dB (×28) |
| Pasmo przenoszenia, aktywny filtr wejściowy | 0,5 Hz–220 kHz |
| Pasmo przenoszenia, wyłączony filtr wejściowy | 0,5 Hz–1,1 MHz |
| Szum odniesiony do wejścia, 20 Hz–20 kHz | <2 µV |
| Stosunek sygnału do szumu, odniesienie 1 W / 8 Ω, 20 Hz–20 kHz | 95 dB |
| Stosunek sygnału do szumu, odniesienie pełna moc, 20 Hz–20 kHz | 120 dB |
| Szybkość narastania, wyłączony filtr wejściowy | 140 V/µs |
| THD+N | 0,0006% |
| IMD | <0,001% |
| Współczynnik tłumienia, obciążenie 8 Ω | >1000 |
| Napięcie stałe na wyjściu | <5 mV |
| Pobór mocy w trybie czuwania | <0,5 W |
| Zabezpieczenia | Przed składową stałą DC, przeciążeniem i przegrzaniem |
| Pojemność filtrowania zasilania | 110 000 µF |
| Transformator | 800 VA; ekranowanie magnetyczne i elektrostatyczne |
| Stopki | Soundcare SuperSpikes |
| Szerokość | 470 mm |
| Głębokość | 490 mm, wraz z terminalem GND |
| Wysokość | 210 mm, wraz ze stopkami |
| Masa | 30 kg |
| Projekt i produkcja | Norwegia |
Specyfikacja wymienia zabezpieczenia przed składową stałą DC, przeciążeniem i przegrzaniem.
Producent podaje pobór mocy w trybie czuwania poniżej 0,5 W.
AW300 M został zaprojektowany i jest produkowany w Norwegii.
