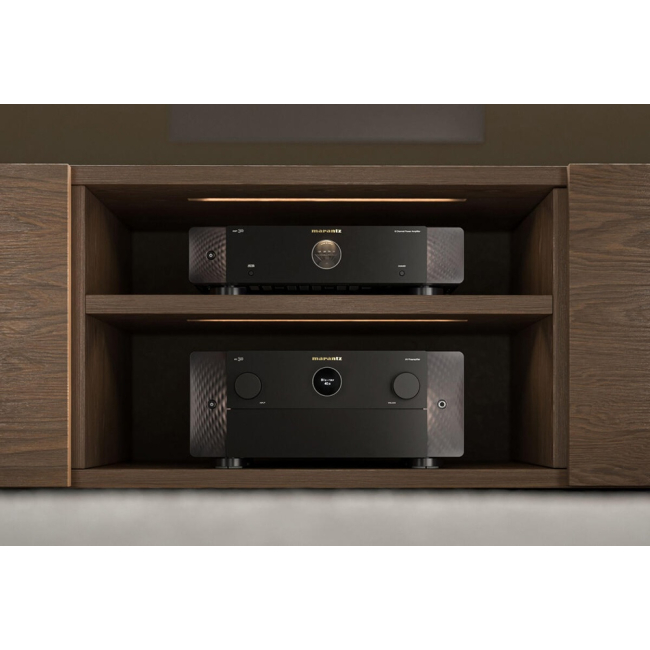

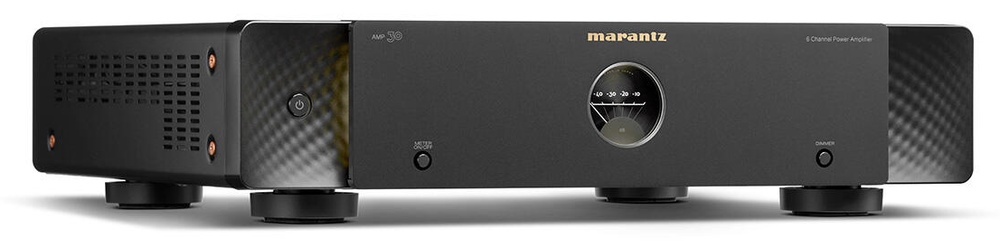

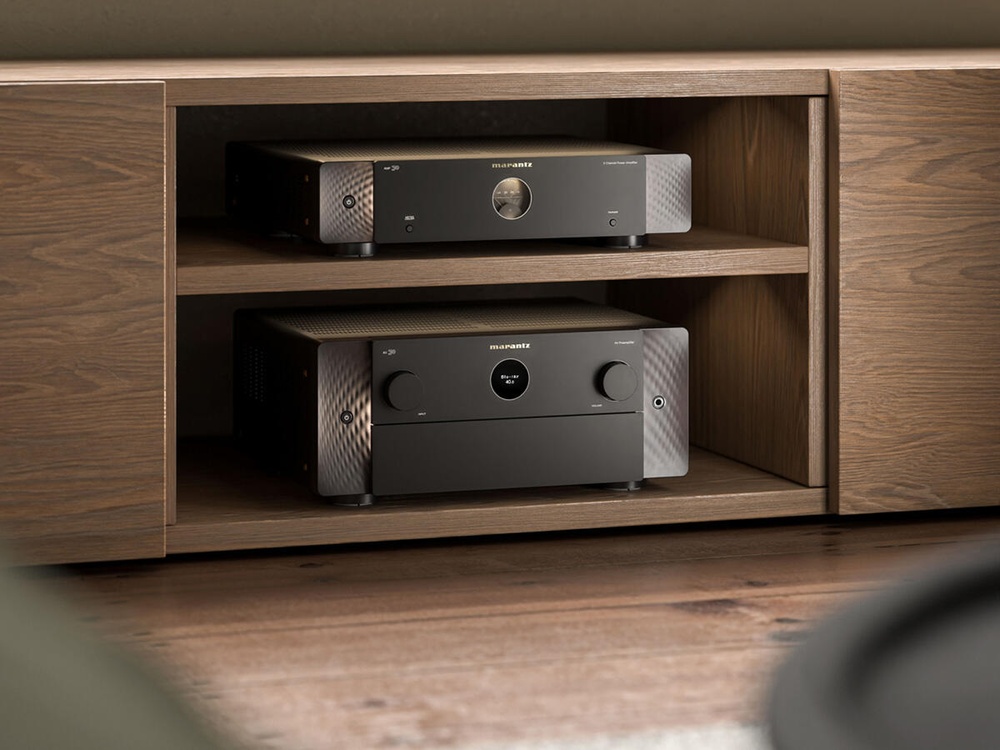

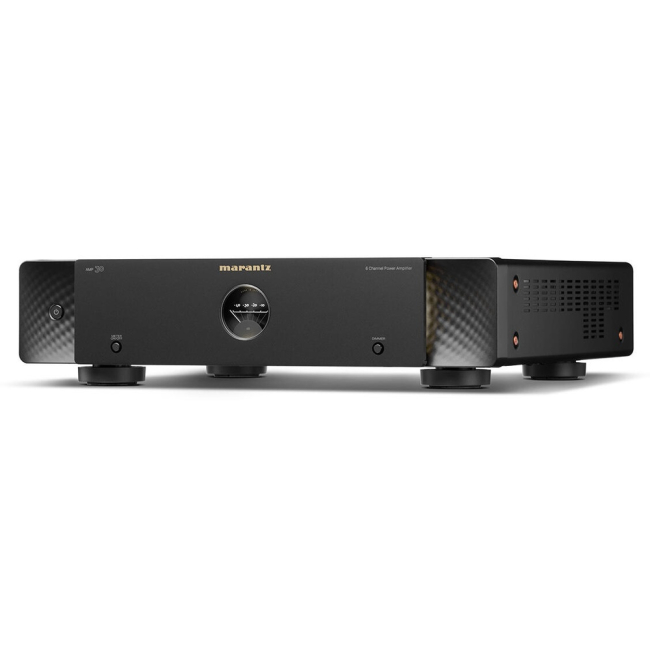

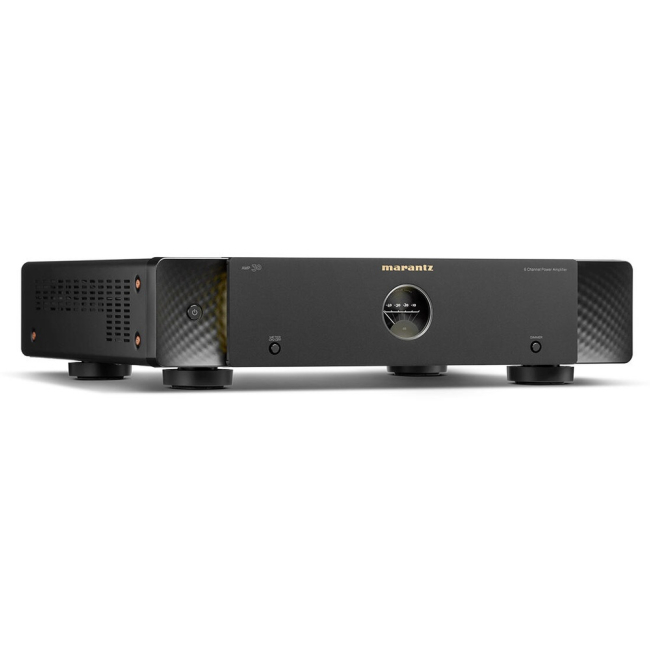

Marantz AMP 30 to sześciokanałowa końcówka mocy przeznaczona do systemu z przedwzmacniaczem lub procesorem AV. Może współpracować z Marantz AV 30, a także z innym urządzeniem wyposażonym w odpowiednie wyjścia przedwzmacniacza. Łączy stopnie mocy klasy D z obwodem przedwzmacniającym wykorzystującym firmowe układy HDAM. Dzięki temu jeden wzmacniacz może zasilać sześć kolumn, bez konieczności stosowania osobnej końcówki dla każdego kanału.
AMP 30 daje Ci również wybór sposobu wykorzystania kanałów: od standardowej pracy sześciokanałowej, przez bi-amping, po mostkowanie par w trybie BTL. Do dyspozycji masz wejścia RCA i XLR wybierane przełącznikiem oraz połączenia sterujące ułatwiające włączenie urządzenia do instalacji AV. Deklarowane wartości mocy mają określone warunki pomiaru — nie należy traktować ich jako pomiaru przy jednoczesnym wysterowaniu wszystkich sześciu kanałów.

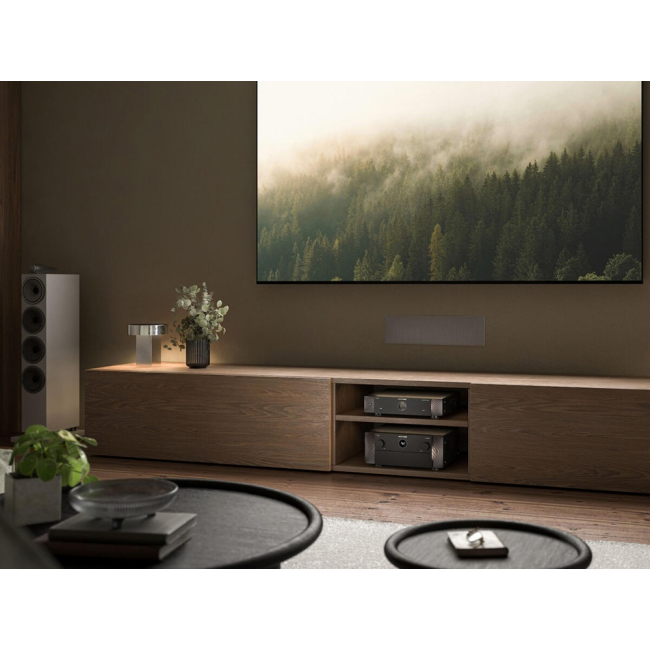

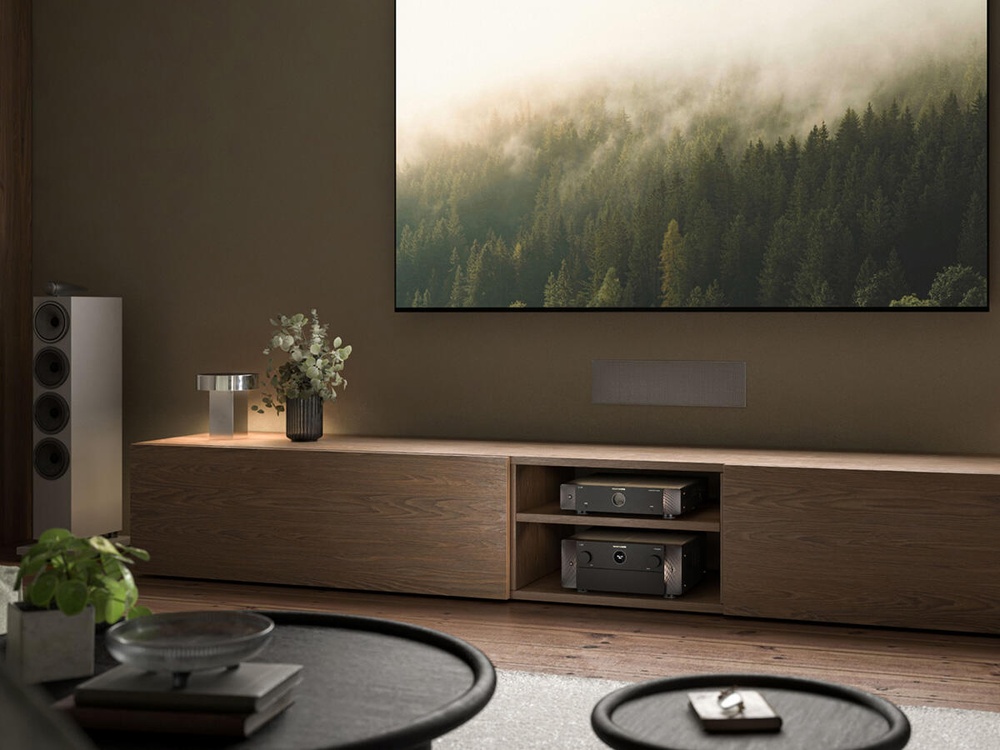

Dla Ciebie, jeśli budujesz kino domowe z oddzielnym przedwzmacniaczem AV i potrzebujesz sześciu kanałów wzmocnienia albo chcesz przeznaczyć pary kanałów na bi-amping lub pracę mostkową. AMP 30 jest końcówką mocy: sygnał musi otrzymać z wyjść przedwzmacniacza innego urządzenia.
Firmowe układy HDAM pracują w szybkim obwodzie przedwzmacniającym ze sprzężeniem prądowym, który współpracuje ze stopniami mocy. HDAM nie jest nazwą samego stopnia mocy klasy D — to element architektury toru sygnałowego AMP 30.
Sześć impulsowych stopni mocy umieszczono w obudowie o wysokości 111 mm. Taka konstrukcja pozwala połączyć wielokanałowe wzmocnienie z formatem urządzenia przeznaczonego do systemu AV.
Przełączniki NORMAL/BI-AMP/BTL pozwalają przypisać parom kanałów różne zadania. BI-AMP rozdziela zasilanie sekcji jednej kolumny między dwa kanały, natomiast BTL mostkuje dwa kanały do zasilania jednej kolumny. To odrębne sposoby podłączenia, wymagające odpowiedniego okablowania głośnikowego.
Sygnał audio doprowadzasz przez RCA albo XLR. Osobne złącza AMP CONTROL, REMOTE CONTROL, FLASHER IN, RS-232C i DC CONTROL służą do różnych form sterowania instalacją — nie są zamiennymi wejściami audio.
AMP 30 przyjmuje sygnał liniowy, na przykład z wyjść PRE OUT przedwzmacniacza AV. Kolumny podłączasz do terminali końcówki mocy, a dla użytego przewodu sygnałowego wybierasz przełącznikiem wejście RCA lub XLR.
Wejścia RCA i XLR danego kanału są wybierane alternatywnie — wzmacniacz nie sumuje ich sygnałów. Przed podłączaniem przewodów sygnałowych i głośnikowych odłącz AMP 30 od gniazda zasilania.
Tryb BI-AMP wykorzystuje dwa kanały wzmacniacza do oddzielnego zasilania sekcji wysokotonowej i niskotonowej kompatybilnej kolumny. Sygnał doprowadza się do wejścia kanału o nieparzystym numerze w danej parze.
Kolumna musi mieć oddzielne zaciski dla obu sekcji, a łączące je zworki trzeba usunąć. Ustaw tryb przed włączeniem wzmacniacza; kolumny w tej konfiguracji powinny mieć impedancję 4–16 Ω.
W BTL jedna para kanałów zasila jedną kolumnę. AMP 30 może w ten sposób pracować jako trzykanałowa końcówka mocy; sygnał dla każdej pary podaje się na jej kanał o nieparzystym numerze.
BTL wymaga kolumn o impedancji 8–16 Ω i innego podłączenia terminali niż tryb NORMAL. Przykładowo dla pary CH1/CH2 dodatni terminal CH1 łączy się z minusem kolumny, a dodatni terminal CH2 z jej plusem. Przełącz tryb przed uruchomieniem urządzenia.
Połączenie AMP CONTROL z kompatybilnym przedwzmacniaczem AV Marantz pozwala zsynchronizować włączanie, czuwanie i ustawienie podświetlenia. AMP 30 ma również wejście i wyjście DC CONTROL do sterowania sygnałem wyzwalającym.
Do AMP CONTROL służy przewód dołączony do zestawu. Jeśli korzystasz z DC CONTROL, sygnał podawany na wejście musi mieścić się w zakresie 5–15 V; wyjście może dostarczyć maksymalnie 12 V DC / 150 mA. Przed połączeniem sprawdź parametry sterujące drugiego urządzenia.
Europejska wersja AMP 30 jest przystosowana do zasilania AC 230 V, 50/60 Hz. Urządzenie wymaga dobrej wentylacji, ponieważ przegrzanie może uruchomić układ zabezpieczający.
Zapewnij swobodny przepływ powietrza wokół wzmacniacza. Podłączając kolumny przy odłączonym zasilaniu, dopilnuj, by odsłonięte żyły przewodów nie zwierały zacisków ani nie dotykały tylnego panelu.
| Parametr | Wartość |
|---|---|
| Typ | Wzmacniacz mocy |
| Liczba kanałów | 6 |
| Konstrukcja | Stopnie mocy klasy D; obwód przedwzmacniający z Marantz HDAM i sprzężeniem prądowym |
| Tryby pracy | NORMAL, BI-AMP, BTL |
| Moc NORMAL, 8 Ω | 200 W na kanał; 1 kHz, THD 0,05%, dwa wysterowane kanały |
| Moc NORMAL, 4 Ω | 400 W na kanał; 1 kHz, THD 0,7%, dwa wysterowane kanały |
| Moc BTL, 8 Ω | 400 W na kanał; 1 kHz, THD 0,05%, dwa wysterowane kanały BTL |
| Moc NORMAL, 8 Ω, pięć wysterowanych kanałów | 200 W na kanał; 1 kHz, THD 0,7% |
| Impedancja kolumn — NORMAL i BI-AMP | 4–16 Ω |
| Impedancja kolumn — BTL | 8–16 Ω |
| Wejścia RCA | 6 × niezbalansowane, wybierane przełącznikiem |
| Wejścia XLR | 6 × zbalansowane, wybierane przełącznikiem |
| Czułość / impedancja wejściowa RCA | 1,4 V / 47 kΩ |
| Czułość / impedancja wejściowa XLR | 2,8 V / 100 kΩ |
| Terminale głośnikowe | 6, typ SPKT-1+ |
| Pasmo przenoszenia | 5 Hz–70 kHz, ±3 dB; 1 W, 8 Ω |
| Stosunek sygnału do szumu | 110 dB, IHF-A |
| Wzmocnienie napięciowe | 29 dB |
| Złącza sterujące | RS-232C, FLASHER IN, Marantz REMOTE CONTROL, AMP CONTROL, DC CONTROL IN/OUT |
| DC CONTROL IN | 5–15 V |
| DC CONTROL OUT | Maks. 12 V DC / 150 mA |
| Automatyczne czuwanie | Po 15 minutach bez sygnału i obsługi, gdy funkcja jest włączona; ustawienie fabryczne: OFF |
| Wskaźnik poziomu | Na panelu przednim; wskazuje sygnał kanału 1 |
| Zasilanie wersji europejskiej | AC 230 V, 50/60 Hz |
| Pobór mocy | 300 W |
| Pobór mocy bez sygnału | 70 W |
| Pobór mocy w trybie czuwania | 0,2 W |
| Temperatura pracy | 5–35 °C |
| Wymiary (szer. × wys. × gł.) | 442 × 111 × 442 mm |
| Masa netto | 10,0 kg |
| Kolor | Czarny |
| Wyposażenie | Skrócona instrukcja, przewód zasilający, przewód AMP CONTROL, przewód REMOTE CONTROL |
Wartości 200 W przy 8 Ω i 400 W przy 4 Ω w trybie NORMAL dotyczą dwóch wysterowanych kanałów, przy podanych w tabeli częstotliwości i zniekształceniach. Producent podaje także 200 W na kanał przy 8 Ω dla pięciu wysterowanych kanałów, lecz przy innym poziomie THD. Nie jest to pomiar przy jednoczesnym wysterowaniu wszystkich sześciu kanałów.
Tak. Po włączeniu funkcji automatycznego czuwania urządzenie przechodzi w ten tryb po 15 minutach bez sygnału i obsługi. Fabrycznie funkcja jest wyłączona.
Wskazuje sygnał kanału 1, a nie osobne poziomy wszystkich sześciu kanałów. Wskazania można wyłączyć; przyciskiem DIMMER można również regulować jasność bocznego podświetlenia.
