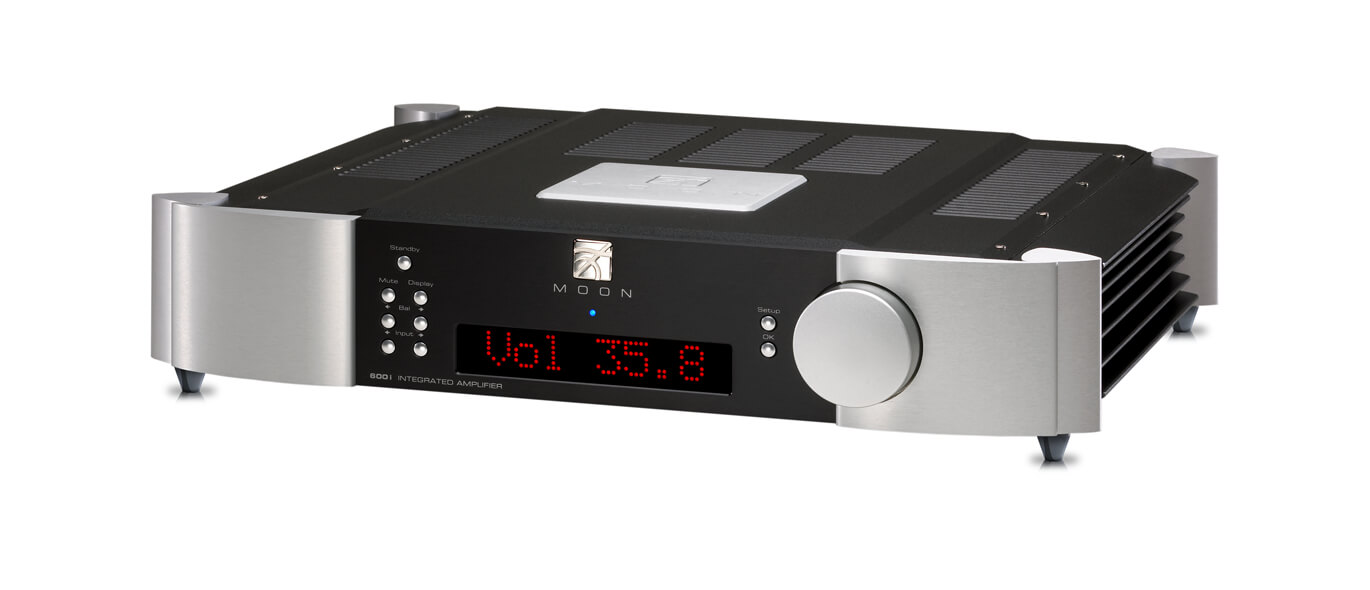

MOON 600i v2 to analogowy wzmacniacz zintegrowany dla systemu stereo opartego na źródłach liniowych. Łączy przedwzmacniacz i końcówkę mocy w konstrukcji w pełni zbalansowanej, dual-mono, z osobnymi transformatorami toroidalnymi dla obu kanałów. Dzięki temu możesz zbudować system wokół jednego urządzenia, zachowując wybór między połączeniem XLR a wejściami RCA.
Wzmacniacz oferuje 125 W na kanał przy 8 Ω i 250 W na kanał przy 4 Ω. Firmowy układ regulacji głośności M-eVOL2, konfigurowalne wejścia oraz wyjście liniowe o wybieranym trybie pracy pozwalają dopasować go również do bardziej rozbudowanej instalacji. Dokumentacja opisuje 600i v2 jako urządzenie analogowe: do odtwarzania z plików lub sieci potrzebujesz odpowiedniego zewnętrznego źródła.
To propozycja dla Ciebie, jeśli korzystasz z analogowych źródeł stereo i chcesz połączyć je z wydajnym wzmacniaczem zintegrowanym. Możliwość konfiguracji wejść, tryb BYPASS i wyjście LINE OUT przydadzą się także wtedy, gdy wzmacniacz ma współpracować z procesorem kina domowego, rejestratorem lub dodatkowym urządzeniem audio.
Oba kanały mają niezależne tory, a sekcję zasilającą oparto na dwóch transformatorach toroidalnych. Dual-mono nie oznacza tu dwóch osobnych urządzeń: kanały korzystają ze wspólnej obudowy, przewodu sieciowego i wyłącznika.
Producent opisuje układ jako pozbawiony globalnego sprzężenia zwrotnego. W stopniu wyjściowym pracują firmowe tranzystory bipolarne MOON — po cztery na kanał.
M-eVOL2 odpowiada za ustawianie poziomu sygnału. Uzupełnia go M-Lock, który pozwala określić maksymalny poziom głośności osobno dla wejścia.
Metalową obudowę zaprojektowano z myślą o ograniczeniu wpływu drgań. Układ diagnostyczny monitoruje warunki pracy i wyłącza wzmacniacz w razie wykrycia składowej stałej na wejściu albo niebezpiecznie wysokiej temperatury.

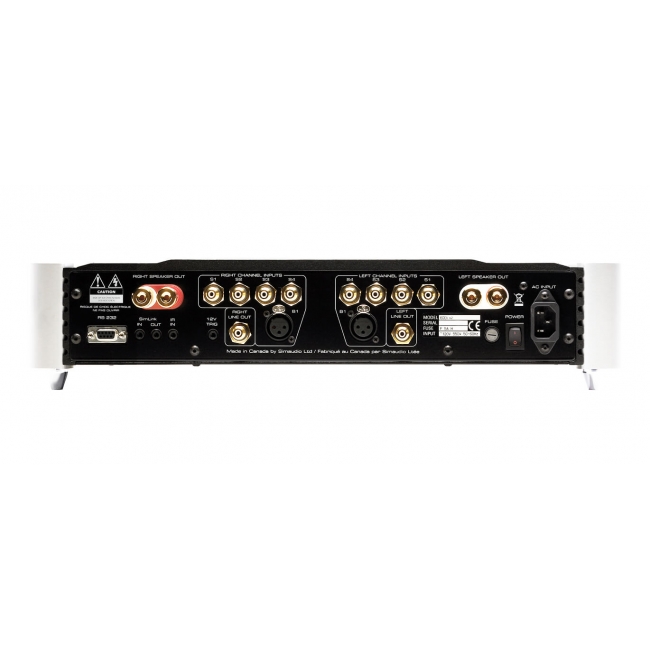

Wejście B1 służy do podłączenia analogowego źródła XLR, a S1–S4 — źródeł RCA. Dla każdego wejścia możesz ustawić między innymi nazwę, korekcję poziomu sygnału oraz limit głośności M-Lock.
Wybierz wejście odpowiadające wyjściu źródła; korekcja poziomu w zakresie ±10 dB pomaga wyrównać głośność przy przełączaniu urządzeń. Nieużywane wejścia można wyłączyć z wyboru.
Funkcja BYPASS pomija regulację głośności 600i v2 na wybranym wejściu. Poziom sygnału ustala wówczas podłączony procesor lub inne źródło wyposażone we własną regulację.
Skonfiguruj BYPASS tylko dla wejścia przeznaczonego do takiego połączenia. Przed odtwarzaniem ustaw odpowiedni poziom na urządzeniu sterującym — regulacja głośności wzmacniacza nie działa wtedy dla tego wejścia.
Para gniazd RCA LINE OUT może pracować z poziomem stałym FIXED albo regulowanym VARIABLE. To rozróżnienie określa, czy zmiana głośności na wzmacniaczu wpływa na sygnał wyjściowy.
W instrukcji tryb FIXED przewidziano do podłączenia rejestratora, a VARIABLE do subwoofera lub wykorzystania 600i v2 jako przedwzmacniacza. Wybierz właściwy tryb w menu przed użyciem podłączonego urządzenia.
Do wejścia liniowego możesz doprowadzić sygnał analogowy z zewnętrznego urządzenia strumieniującego MOON. Instrukcja przewiduje przypisanie takiego wejścia do sterowania MiND; osobny interfejs SimLink służy do komunikacji między kompatybilnymi urządzeniami MOON.
Przypisanie MiND jest dostępne dla jednego z pięciu wejść. Jeśli korzystasz również z SimLink, połącz gniazdo OUT jednego urządzenia z gniazdem IN drugiego — połączenie dwóch gniazd tego samego typu nie zapewni komunikacji.
600i v2 wymaga stabilnej, równej powierzchni i wolnej przestrzeni do odprowadzania ciepła. Nie zasłaniaj otworów ani radiatorów, nie ustawiaj innych urządzeń na wzmacniaczu i unikaj słabo wentylowanej, zamkniętej szafki.
Sprawdź napięcie wskazane na etykiecie swojego egzemplarza i korzystaj z trzyżyłowego przewodu sieciowego z uziemieniem. Przed zmianą połączeń odłącz system od sieci; do zacisków kolumn użyj prawidłowo zakończonych i pewnie zamocowanych przewodów głośnikowych klasy 2.
| Parametr | Wartość |
|---|---|
| Typ | Analogowy wzmacniacz zintegrowany |
| Architektura | W pełni zbalansowana, dual-mono |
| Moc wyjściowa przy 8 Ω | 2 × 125 W |
| Moc wyjściowa przy 4 Ω | 2 × 250 W |
| Moc w klasie A | Do 5 W |
| Transformatory zasilacza | 2 × 400 VA |
| Pojemność zasilacza | 80 000 µF |
| Tranzystory stopnia wyjściowego | 4 bipolarne tranzystory MOON na kanał |
| Wejścia analogowe RCA | 4 pary, S1–S4 |
| Wejścia analogowe XLR | 1 para zbalansowana, B1 |
| Przypisanie pinów XLR | 1 — masa; 2 — sygnał dodatni; 3 — sygnał ujemny |
| Wyjście liniowe LINE OUT | 1 para RCA; poziom stały FIXED lub regulowany VARIABLE |
| Impedancja wyjścia LINE OUT | 50 Ω |
| Wyjścia głośnikowe | 1 para zacisków na kanał |
| Impedancja wejściowa | 23,7 kΩ |
| Czułość wejściowa | 490 mV–6,0 V RMS |
| Wzmocnienie | 37 dB |
| Stosunek sygnału do szumu — przedwzmacniacz | 120 dB, 20 Hz–20 kHz |
| Stosunek sygnału do szumu — wzmacniacz mocy | 105 dB przy 125 W |
| Pasmo przenoszenia | 10 Hz–100 kHz, +0/−0,1 dB |
| Przesłuch między kanałami | −100 dB przy 1 kHz |
| THD przy 1 W | 0,015% w paśmie 20 Hz–20 kHz |
| THD przy 125 W | 0,04% w paśmie 20 Hz–20 kHz |
| Zniekształcenia intermodulacyjne | 0,02% |
| Regulacja głośności | M-eVOL2; 530 ustawień |
| Korekcja poziomu wejścia | ±10 dB |
| Wyświetlacz | Ośmioznakowa matryca punktowa LED |
| RS-232 | Gniazdo DB9 |
| SimLink | IN i OUT, gniazda minijack 1/8 cala |
| Wejście IR | Gniazdo minijack 1/8 cala |
| Wyjście trigger | 12 V, gniazdo minijack 1/8 cala |
| Pobór mocy na biegu jałowym | 45 W |
| Zasilanie | 120 V / 60 Hz albo 240 V / 50 Hz, zależnie od wersji urządzenia; zgodnie z etykietą egzemplarza |
| Wymiary (szer. × wys. × gł.) | 47,6 × 10,2 × 46,0 cm |
| Masa transportowa | 48 lb / 21 kg |
| Wyposażenie według instrukcji | Przewód zasilający, pilot FRM-3 z 3 bateriami AAA, przewód SimLink |
Nie. Dokumentacja opisuje analogowe wejścia liniowe XLR i RCA; do odtwarzania ze źródeł cyfrowych lub sieciowych potrzebujesz odpowiedniego urządzenia z analogowym wyjściem audio.
Tak. Instrukcja wymienia w wyposażeniu pilota FRM-3 wraz z trzema bateriami AAA.
Wzmacniacz ma port RS-232 na gnieździe DB9, wejście IR oraz wyjście trigger 12 V. Wyjście trigger można przypisać do wejść, aby uruchamiać podłączony komponent przy wyborze danego wejścia.
| marka | Moon |
| producent | Simaudio Ltd. |
| adres | 1345 Newton Rd. Boucherville, Quebec, J4B 5H2 |
| kraj | Kanada |
| info@simaudio.com | |
| www | https://simaudio.com |
| nazwa | Audio Center Poland |
| adres | ul. ks. Józefa Skwiruta 7, 32-700 Bochnia |
| kraj | Polska |
| osoba odpowiedzialna | Rafał Skotarski |
| telefon | +48 12 265 02 85 |
| audiocenter@audiocenter.pl | |
| www | https://audiocenter.pl |
