Musical Fidelity MX-Vynl srebrny to w pełni zbalansowany przedwzmacniacz gramofonowy dla wkładek MM i MC, zaprojektowany jako precyzyjny stopień phono do systemu stereo. Jego zadaniem jest wzmocnienie bardzo niskiego sygnału z wkładki, zastosowanie korekcji gramofonowej i przekazanie stabilnego sygnału liniowego do wzmacniacza lub przedwzmacniacza.
Model MX-VYNL wyróżnia się elastyczną konfiguracją: ma dwa niezależnie wybierane wejścia gramofonowe, niezbalansowane RCA oraz zbalansowane Mini-XLR, a także regulację obciążenia wkładki MC i pojemności dla MM podczas odtwarzania. Dzięki temu możesz precyzyjniej dopasować przedwzmacniacz do używanej wkładki i sposobu podłączenia gramofonu.
Musical Fidelity MX-Vynl srebrny jest dla Ciebie, jeśli korzystasz z gramofonu z wkładką MM lub MC i chcesz mieć przedwzmacniacz phono o dużej elastyczności ustawień, z możliwością pracy po RCA lub w torze zbalansowanym Mini-XLR, bez sięgania do przełączników ukrytych wewnątrz obudowy.
MX-VYNL został opisany przez producenta jako w pełni zbalansowany stopień gramofonowy. W praktyce oznacza to konstrukcję przygotowaną do pracy z bardzo małymi sygnałami z wkładki, gdzie niski poziom szumów i odporność na zakłócenia mają szczególnie duże znaczenie.
Oprócz klasycznego wejścia RCA urządzenie ma 5-pinowe wejście Mini-XLR. Producent podaje osobne piny dla dodatnich i ujemnych sygnałów lewego oraz prawego kanału, a także wspólny punkt 0V, co pozwala wykorzystać zbalansowane okablowanie z odpowiednio przygotowanego gramofonu. Zgodnie z instrukcją 0V common może służyć do ekranowania ramienia lub główki, ale nie wolno łączyć go z żadną częścią obwodu silnika gramofonu.

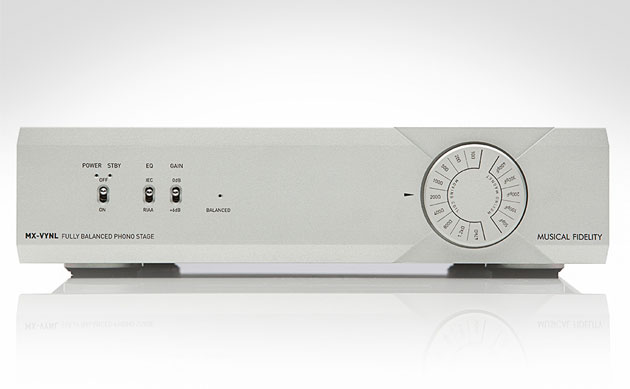

Przedni selektor Cartridge/Loading służy do wyboru typu wkładki oraz jej obciążenia. Dla wkładek MC regulowane jest obciążenie, a dla MM pojemność, dzięki czemu możesz dopasować pracę przedwzmacniacza do zaleceń producenta wkładki i własnego odsłuchu.
MX-VYNL oferuje korekcję RIAA o dokładności ±0,1 dB, a producent wskazuje jej działanie do ponad 80 kHz. Dostępny jest także wybór IEC, który według instrukcji wprowadza bardzo niskie odcięcie basu w zakresie subsonicznym.
Producent wskazuje technologię SMD, niską impedancję wyjściową, niski poziom szumów i szeroki margines przeciążenia jako istotne cechy konstrukcyjne MX-VYNL. To ważne w stopniu phono, ponieważ sygnał z wkładki jest wzmacniany na początku całego toru audio.
Wyjścia RCA lub XLR MX-VYNL są przeznaczone do podłączenia do wejścia liniowego wzmacniacza albo przedwzmacniacza. Urządzenie samo wykonuje pracę stopnia phono, dlatego nie podłącza się go dalej do kolejnego wejścia gramofonowego.
Instrukcja wyraźnie ostrzega, aby nie podłączać wyjść MX-VYNL do wejść PHONO ani MIC, ponieważ może to spowodować nadmierne wzmocnienie, zniekształcenia i potencjalne uszkodzenie wzmacniaczy lub głośników.
Jeżeli gramofon ma standardowe wyjścia RCA, należy użyć wejścia RCA w MX-VYNL. Wejście Mini-XLR jest przeznaczone dla w pełni zbalansowanych wyjść gramofonu i wymaga dostępu do czterech oddzielnych przewodów wkładki.
Producent nie zaleca adaptowania wyjść RCA gramofonu na wejście balanced MX-VYNL. Po podłączeniu gramofonu wybierasz właściwe wejście przełącznikiem Balanced/RCA na tylnym panelu. Pin 5 / 0V common wejścia Mini-XLR może służyć do ekranowania ramienia lub główki, ale zgodnie z instrukcją nie może być połączony z żadną częścią obwodu silnika gramofonu.
Najpierw wybierasz typ wkładki MM lub MC, a następnie ustawienie obciążenia najbliższe zaleceniom producenta wkładki. Przełącznik gain 0 dB / +6 dB pozwala dopasować poziom wyjściowy MX-VYNL do pozostałych źródeł w systemie.
Niektóre wkładki high-output MC mogą być używane na ustawieniu MM, przy uwzględnieniu ustawienia gain. Zmiany konfiguracji warto wykonywać przy minimalnej głośności kolejnego urządzenia, ponieważ MX-VYNL pracuje z dużym wzmocnieniem na początku toru.
MX-VYNL ma zacisk uziemienia dla gramofonu. Zgodnie z instrukcją przewód uziemiający warto podłączyć wtedy, gdy pojawia się nadmierny brum; jeżeli po podłączeniu brum się nasila, należy odłączyć przewód i szukać przyczyny w innym miejscu systemu.
Dla połączenia RCA producent zaleca dobrej jakości, w pełni ekranowane przewody, możliwie krótkie i prowadzone z dala od przewodów zasilających, głośnikowych oraz innych źródeł zakłóceń.
Urządzenie pracuje z zewnętrznym zasilaczem 12 V / 500 mA DC. Producent zaleca używanie wyłącznie zasilacza dostarczonego z urządzeniem oraz sprawdzenie zgodności lokalnego napięcia z oznaczeniami na zasilaczu.
Nie należy podłączać ani odłączać zasilacza od urządzenia, gdy zasilacz jest podłączony do sieci. Zasilacz pełni funkcję odłączania od sieci, dlatego powinien pozostać łatwo dostępny. Instrukcja ostrzega także, aby nie używać urządzenia ani zasilacza mokrymi lub wilgotnymi rękami, nie dopuszczać do przedostania się cieczy do urządzenia lub zasilacza oraz nie używać produktu w miejscach mokrych lub wilgotnych.
| Parametr | Wartość |
|---|---|
| Produkt | Musical Fidelity MX-Vynl srebrny |
| Typ | Przedwzmacniacz gramofonowy / stopień phono |
| Obsługiwane wkładki | MM i MC |
| Konstrukcja | Fully balanced phono stage |
| Wejścia audio | 1 x zbalansowane Mini-XLR, 1 para RCA |
| Wyjścia audio | 1 para zbalansowanych męskich XLR EIA Standard RS-297-A, 1 para RCA |
| Wyjście RCA | 4 V RMS single-ended |
| Wyjście XLR | 8 V RMS balanced |
| Korekcja RIAA | ±0,1 dB |
| Korekcja IEC | ±0,1 dB |
| Dokładność RIAA według producenta | Do ponad 80 kHz |
| Stosunek sygnał/szum MM | >101 dB, A-weighted |
| Stosunek sygnał/szum MC | >98 dB, A-weighted |
| THD MM | <0,007% |
| THD MC | <0,01% |
| Separacja kanałów MM | >86 dB |
| Separacja kanałów MC | >83 dB |
| Czułość wejścia XLR MM | 5 mV / 2,5 mV selectable |
| Maksymalny poziom wejściowy XLR MM | 70 mV |
| Headroom XLR MM | 23 dB |
| Czułość wejścia XLR MC | 0,8 mV / 0,4 mV selectable |
| Maksymalny poziom wejściowy XLR MC | 12 mV |
| Headroom XLR MC | 24 dB |
| Czułość dla 300 mV nominalnie, gain 0 dB | MM 5 mV, MC 0,8 mV |
| Czułość dla 300 mV nominalnie, gain +6 dB | MM 2,5 mV, MC 0,4 mV |
| Przełącznik gain | 0 dB / +6 dB |
| Wybór korekcji | RIAA / IEC |
| Pinout wejścia Mini-XLR | Pin 1 +Left in, pin 2 -Left in, pin 3 -Right in, pin 4 +Right in, pin 5 0V common |
| Warunek dla pinu 5 Mini-XLR | 0V common może służyć do ekranowania ramienia/główki; nie wolno łączyć go z żadną częścią obwodu silnika gramofonu |
| Pinout wyjścia XLR | Pin 1 ground/shield, pin 2 hot/+, pin 3 cold/- |
| Gniazdo zasilania | 1,3 mm pin DC power jack |
| Zasilacz zewnętrzny | 12 V / 500 mA DC |
| Napięcie sieciowe zasilacza | 100–240 V AC, 50–60 Hz |
| Pobór mocy w standby | <0,25 W |
| Maksymalny pobór mocy | <8 W |
| Wymiary | 220 x 53 x 215 mm (szer. x wys. z nóżkami x gł.) |
| Masa netto | 1,9 kg |
| Masa w kartonie | 2,4 kg |
| Wyposażenie standardowe | Zasilacz sieciowy z opcjonalnymi wtykami, instrukcja |
| Wykończenie | Srebrne |
Tak. MX-VYNL jest przedwzmacniaczem gramofonowym dla wkładek MM i MC, z możliwością wyboru typu wkładki oraz odpowiednich ustawień obciążenia.
Tak. Urządzenie ma dwa niezależnie wybierane wejścia: RCA oraz Mini-XLR, więc możesz podłączyć dwa źródła gramofonowe, o ile każde z nich spełnia wymagania danego typu wejścia.
RIAA to podstawowa korekcja odtwarzania płyt winylowych. Tryb IEC, według instrukcji producenta, dodaje bardzo niskie odcięcie basu w zakresie subsonicznym.
Przedwzmacniacz ma parę wyjść RCA oraz parę zbalansowanych męskich wyjść XLR zgodnych z EIA Standard RS-297-A.
Producent podaje w zestawie zasilacz sieciowy z opcjonalnymi wtykami oraz instrukcję obsługi.
