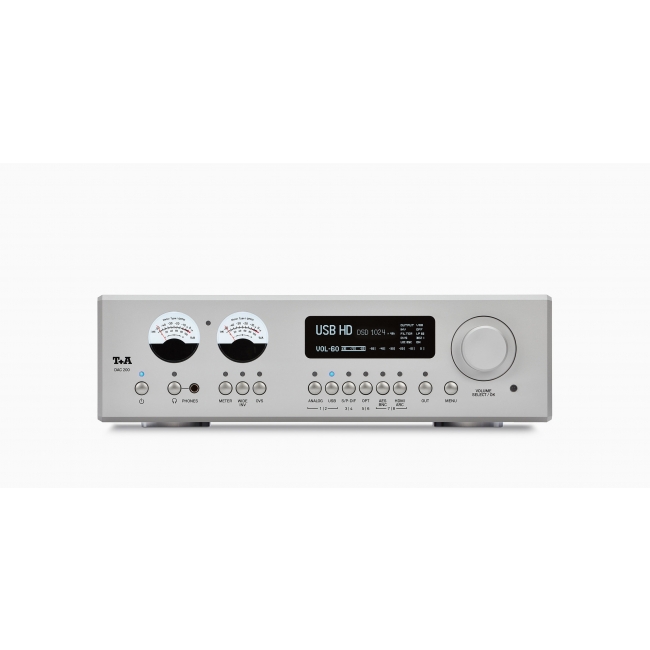

T+A DAC 200 srebrny to przetwornik cyfrowo-analogowy z serii 200, który może także pełnić funkcję przedwzmacniacza. Przyjmuje sygnał z cyfrowych źródeł, a dzięki wejściu liniowemu RCA pozwala włączyć do systemu również źródło analogowe. Sygnał możesz skierować do wzmacniacza mocy, wzmacniacza zintegrowanego, kolumn aktywnych lub podłączyć słuchawki do wyjścia Pentaconn 4,4 mm.

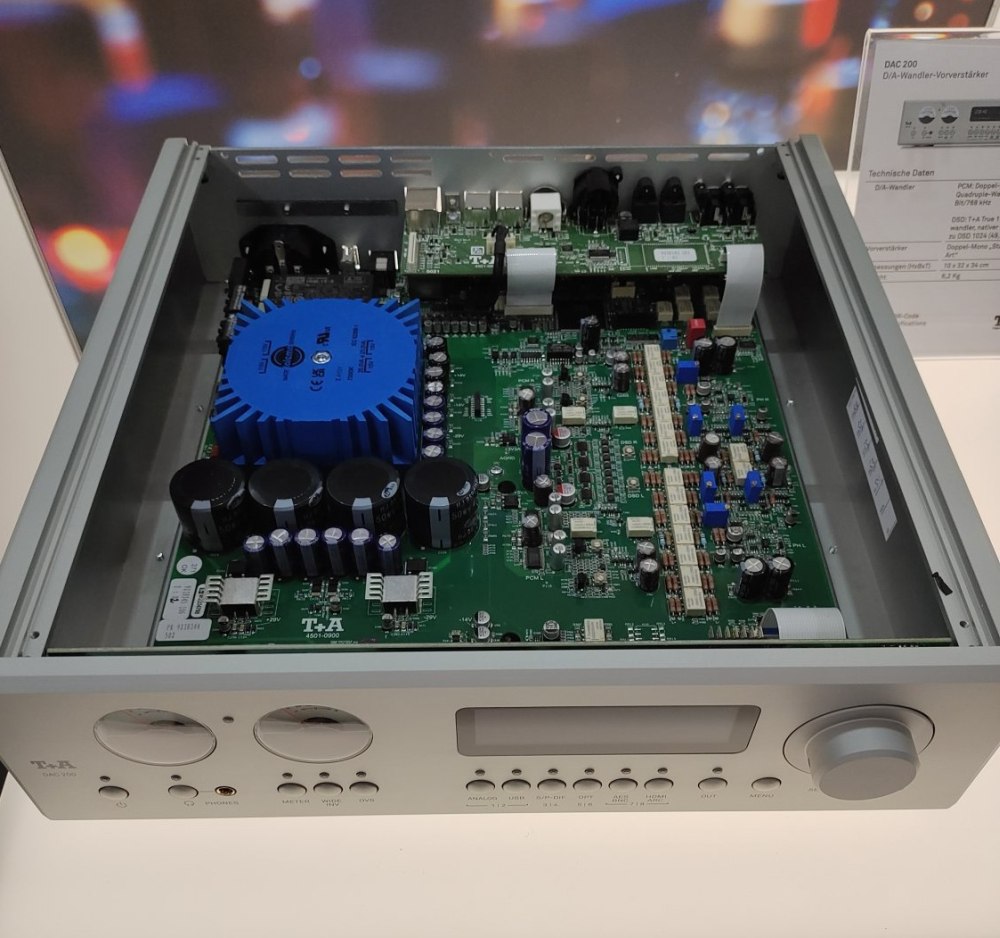

Jego konstrukcję wyróżniają osobne tory konwersji PCM i DSD, układ taktowania De-Jitter Masterclock oraz galwaniczne oddzielenie sekcji cyfrowej od analogowej. Dyskretny przedwzmacniacz i regulowane wyjścia ułatwiają zbudowanie systemu bez osobnego przedwzmacniacza. Srebrna obudowa jest wykonana z anodowanego aluminium. Moduł HDMI jest opcją, dlatego jego obecność w konkretnym egzemplarzu wymaga sprawdzenia przed zakupem.
To propozycja dla Ciebie, jeśli korzystasz z różnych źródeł cyfrowych i chcesz połączyć wysokiej klasy DAC z przedwzmacniaczem oraz odsłuchem słuchawkowym w jednym urządzeniu. DAC 200 sprawdzi się zarówno w systemie z regulacją głośności we wzmacniaczu, jak i w konfiguracji, w której poziom sygnału kontrolujesz bezpośrednio w przetworniku.
Sygnał PCM przetwarza poczwórny układ z ośmioma 32-bitowymi przetwornikami Burr-Brown, po cztery na kanał. DSD trafia do natywnego przetwornika T+A True 1-Bit, bez wcześniejszej zamiany na PCM. Dzięki temu architektura każdego toru odpowiada wymaganiom danego formatu.
Układ sprawdza stabilność zegara sygnału wejściowego i wykorzystuje precyzyjne oscylatory dla dwóch rodzin częstotliwości próbkowania. Jego zadaniem jest ograniczenie błędów taktowania, które mogą pochodzić ze źródła cyfrowego.
DASS wykorzystuje izolatory cyfrowe do galwanicznego rozdzielenia części cyfrowej i analogowej. Rozdzielone są także związane z nimi sekcje zasilania, co pozwala ograniczać przenikanie zakłóceń między obszarami układu.
Sekcja przedwzmacniacza pracuje w klasie A, a stopień wyjściowy ma konstrukcję double mono. Za regulację odpowiadają przekaźniki ze złoconymi stykami, przełączające poziom w krokach co 1 dB.
Dla PCM dostępne są cztery algorytmy oversamplingu oraz dwa tryby NOS, w których upsampling jest wyłączony. Tor analogowy korzysta z przełączanego filtra Bessela trzeciego rzędu. To odrębne ustawienia procesu cyfrowego i filtracji analogowej, a nie dodatkowe wejścia czy formaty plików.
Wyjście Pentaconn jest zasilane przez osobny wzmacniacz słuchawkowy o konstrukcji dyskretnej. Pozwala to korzystać z DAC 200 również bez włączania odsłuchu przez główny system audio.
Wyjścia XLR i RCA mogą pracować ze stałym poziomem LINE albo poziomem regulowanym VARIABLE. W trybie VARIABLE DAC 200 przejmuje kontrolę głośności systemu; LINE przekazuje sygnał o stałym poziomie.
Jeśli podłączasz końcówkę mocy lub kolumny aktywne bez własnej regulacji, wybierz VARIABLE i obniż poziom przed odsłuchem — użycie LINE może uszkodzić głośniki. Opis złączy w instrukcji dopuszcza równoczesne połączenie XLR i RCA, gdy impedancja wejściowa każdego z dwóch odbiorników wynosi co najmniej 10 kΩ.
USB IN jest asynchronicznym wejściem audio dla komputera. Obsługuje PCM do 768 kS/s oraz DSD do DSD1024, przy czym osiągalny poziom DSD zależy od systemu i sposobu transmisji.
DSD512 i DSD1024 wymagają komputera z odpowiednim sterownikiem Windows albo systemu Linux z jądrem 4.4 lub nowszym. Na Macu instrukcja wskazuje DSD do DSD256 przez DoP. Do podłączenia komputera użyj USB IN, nie złącza systemowego USB SYS; instrukcja instalacyjna zaleca bezpośrednie połączenie zamiast koncentratora USB.
Zbalansowane gniazdo Pentaconn 4,4 mm pozwala korzystać z wbudowanego wzmacniacza słuchawkowego. Instrukcja przewiduje słuchawki o impedancji co najmniej 16 Ω; podawane w specyfikacji 6 Ω to impedancja wyjścia, a nie minimalna impedancja słuchawek.
Przy wyjściach przedwzmacniacza ustawionych na VARIABLE odsłuch przez nie i przez PHONES działa zamiennie. Po ustawieniu wyjść przedwzmacniacza na LINE mogą one działać równocześnie z wyjściem słuchawkowym.
ANALOG IN jest wejściem liniowym RCA. Funkcja Home Theatre Bypass omija dla niego regulację głośności DAC 200, pozostawiając stałe wzmocnienie 0 dB.
Gramofon podłączysz do tego wejścia dopiero po zastosowaniu wbudowanego lub zewnętrznego przedwzmacniacza gramofonowego. W konfiguracji Home Theatre Bypass poziomem odsłuchu steruje procesor kina domowego, nie pokrętło głośności DAC 200.
Po zamontowaniu opcjonalnego modułu DAC 200 zyskuje dwa wejścia HDMI i wyjście HDMI z ARC. Moduł nie jest potwierdzonym wyposażeniem każdego srebrnego egzemplarza.
Aby korzystać z ARC, podłącz telewizor obsługujący tę funkcję do jego gniazda ARC. Przy odtwarzaniu przez DAC wybierz w źródle stereofoniczny sygnał PCM lub odpowiednią ścieżkę DSD; funkcja HDMI Bypass pozwala przekazać sygnał surround dalej.
Instrukcja wymaga uziemionego gniazda sieciowego oraz wolnej przestrzeni 10 cm wokół urządzenia ustawionego na półce lub w szafce. Otwory wentylacyjne muszą pozostać odsłonięte; przy ustawieniu komponentów jeden na drugim DAC 200 powinien znajdować się na górze.
Najpierw połącz urządzenia między sobą, a dopiero potem podłącz je do sieci. Sprawdź napięcie oznaczone przy gnieździe zasilania swojego egzemplarza; instrukcja podaje 220–240 V AC, 50–60 Hz. Pozostaw też dostęp do wtyczki, ponieważ wyłączenie przyciskiem nie odłącza wnętrza urządzenia od napięcia sieciowego.
| Parametr | Wartość |
|---|---|
| Typ | Przetwornik cyfrowo-analogowy z funkcją przedwzmacniacza |
| Seria | T+A 200 |
| Konwersja PCM | Poczwórny układ, cztery 32-bitowe przetworniki sigma-delta Burr-Brown na kanał |
| Częstotliwość konwersji PCM | 705,6 / 768 kS/s |
| Konwersja DSD | T+A True 1-Bit, natywnie do DSD1024 (49,2 MHz) |
| Tryby przetwarzania PCM | FIR1, FIR2, BEZ1, BEZ2, NOS1, NOS2 |
| Analogowy filtr dolnoprzepustowy | Bessela, 3. rzędu; ustawienia 60 lub 120 kHz |
| Pasmo przenoszenia sekcji analogowej | 0,1 Hz–200 kHz (+0/−3 dB) |
| Odstęp sygnał/szum | 110/114 dB |
| THD | <0,001% |
| Intermodulacja | <0,001% |
| Separacja kanałów | >108 dB |
| Wyjście RCA, poziom regulowany | 0–2,5 V RMS / 22 Ω |
| Wyjście RCA, poziom stały | 2,5 V RMS / 22 Ω |
| Wyjście XLR, poziom regulowany | 0–5,0 V RMS / 22 Ω |
| Wyjście XLR, poziom stały | 5,0 V RMS / 22 Ω |
| Regulacja głośności | Przekaźnikowa, złocone styki; od −90 do 0 dB, kroki 1 dB |
| Wyjście słuchawkowe | Zbalansowane Pentaconn 4,4 mm; dyskretny wzmacniacz, klasa A do 200 mA |
| Impedancja wyjścia słuchawkowego | 6 Ω |
| Wymagana impedancja słuchawek | Co najmniej 16 Ω |
| Wejście analogowe | 1 × liniowe stereo RCA; 250 mV–4,5 V RMS / 10 kΩ |
| Wejście cyfrowe AES/EBU | 1 × AES/EBU |
| Wejścia cyfrowe współosiowe | 2 × RCA S/PDIF; 1 × BNC |
| Wejścia cyfrowe optyczne | 2 × TOSLINK |
| PCM przez AES/EBU, S/PDIF i BNC | 32–192 kHz / 16–24 bity |
| DoP przez S/PDIF | DSD64 |
| USB Audio z komputera | 1 × USB IN; transmisja asynchroniczna, PCM 44,1–768 kS/s |
| DSD przez USB IN | DSD64–DSD1024; DoP do DSD256 |
| Warunki odtwarzania DSD512/DSD1024 z komputera | Windows z odpowiednim sterownikiem lub Linux z jądrem 4.4 lub nowszym |
| DSD na komputerze Mac | Do DSD256 przez DoP |
| Złącza systemowe | USB SYS, SYS IN, E2 LINK |
| Port CHARGE | Zasilanie USB 5 V / 1 A |
| Opcjonalny moduł HDMI | 2 × wejście HDMI; 1 × wyjście HDMI z ARC |
| Zasilanie według instrukcji | 220–240 V AC, 50–60 Hz; sprawdź oznaczenie przy gnieździe urządzenia |
| Pobór mocy | Maksymalnie 30 W |
| Pobór mocy w trybie czuwania | <0,5 W |
| Wymiary (wys. × szer. × gł.) | 100 × 320 × 340 mm |
| Masa | 6,2 kg |
| Wykończenie | Srebrne, anodowane aluminium |
| Wyposażenie podawane przez producenta | Pilot FM200, przewód zasilający, przewód USB do komputera |
Tak. USB SYS i SYS IN służą integracji z MP 200, a E2 LINK umożliwia sterowanie zgodnymi komponentami, takimi jak A 200. Złącza systemowe nie czynią z DAC 200 samodzielnego odtwarzacza sieciowego.
Dostarcza urządzeniu USB zasilanie 5 V / 1 A. Nie jest wejściem audio USB; komputer jako źródło dźwięku podłącza się do USB IN.
Producent wymienia pilot FM200, przewód zasilający i przewód USB do podłączenia komputera. Lista ta nie obejmuje przewodu RCA.
