T+A PA 1100E łączy wzmacniacz stereo z wejściami analogowymi, przetwornikiem cyfrowo-analogowym i odbiornikiem Bluetooth. Powstał na bazie analogowych podzespołów modelu PA 1000 E, ale zamiast jednego z jego wejść symetrycznych ma autonomiczną płytkę wejść cyfrowych. Dzięki temu możesz podłączyć klasyczne źródła liniowe, komputer albo źródło cyfrowe bez dokładania osobnego przetwornika.
Model oferuje również wybór filtrów nadpróbkowania dla sygnału PCM oraz możliwość rozbudowy o moduł przedwzmacniacza gramofonowego lub HDMI. Te moduły są wyposażeniem opcjonalnym, a nie częścią potwierdzonej konfiguracji konkretnego egzemplarza. PA 1100E pozwala więc zbudować system wokół różnych źródeł, zachowując czytelny podział między standardowymi funkcjami a możliwościami rozbudowy.
To propozycja dla Ciebie, jeśli szukasz wzmacniacza stereo obsługującego zarówno źródła analogowe, jak i cyfrowe, a przy wyborze kolumn chcesz korzystać z udokumentowanej mocy dla obciążeń 4 i 8 Ω. Sprawdzi się również wtedy, gdy planujesz później dodać obsługę gramofonu albo telewizora przez opcjonalny moduł.
Płytka odpowiada za obsługę wejść cyfrowych i przetwarzanie sygnału, a jej własny mikroprocesor zarządza także filtrami. Osobne napięcia dla jej części cyfrowej i analogowej są elementem konstrukcji urządzenia; nie oznaczają potrzeby korzystania z dwóch gniazd sieciowych.
Wejścia analogowe są wybierane przekaźnikami ze złoconymi stykami. To rozwiązanie dotyczy toru, którym przechodzi sygnał z podłączonego źródła liniowego. Producent stosuje też złocone zaciski głośnikowe bez metali ferromagnetycznych.
Przetwornik PCM wykorzystuje 32-bitową architekturę Sigma-Delta. Podczas odtwarzania PCM przez wejścia koncentryczne, optyczne lub USB możesz wybrać filtr Standard-FIR albo opracowany przez T+A filtr Bezier. Wybór tych algorytmów nie dotyczy odtwarzania DSD.
Wzmacniacz ma dwa kanały i podane przez producenta osobne wartości mocy dla obciążeń 4 oraz 8 Ω. Przy doborze kolumn istotna jest jednak nie tylko deklarowana moc: instrukcja określa również minimalną impedancję znamionową zestawów podłączanych do zacisków SPEAKER L/R.
Zaciski SPEAKER L/R służą do podłączenia jednej pary kolumn o impedancji znamionowej co najmniej 4 Ω według DIN. To właściwy próg doboru zestawów, niezależnie od informacji o obciążeniach tolerowanych przez stopnie wyjściowe.
Wykonaj połączenia przed włączeniem wzmacniacza. Zachowaj biegunowość przewodów i nie dopuść do zwarcia między żyłami przy zaciskach.
PA 1100E waży 14 kg i wymaga miejsca zapewniającego wentylację. Instrukcja zaleca pozostawienie 10 cm wolnej przestrzeni wokół obudowy oraz niezasłanianie otworów wentylacyjnych.
Ustaw urządzenie na stabilnym podłożu, a jeśli stawiasz sprzęt jeden na drugim, umieść wzmacniacz na górze. Podłącz go do prawidłowo zainstalowanego gniazda z przewodem ochronnym i sprawdź, czy napięcie sieci odpowiada oznaczeniu przy gnieździe zasilania Twojego egzemplarza.

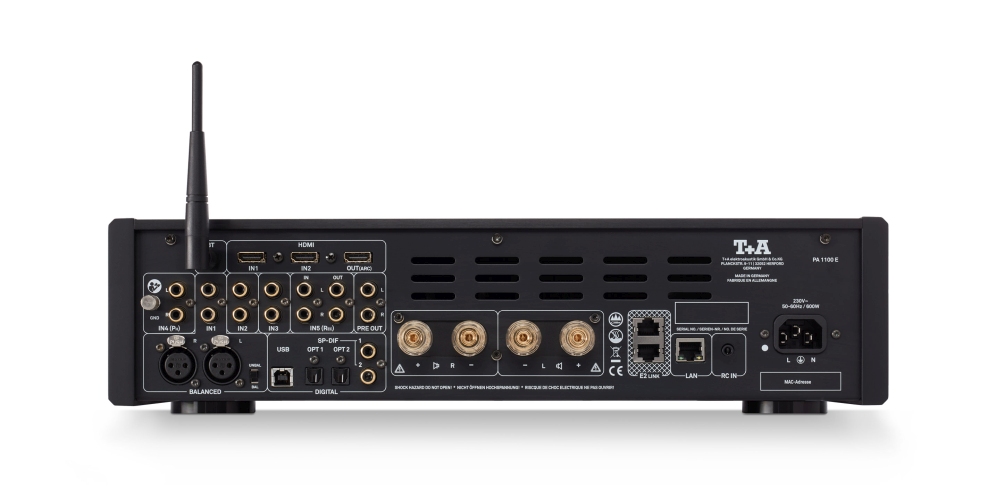

Wśród wejść analogowych są RCA oraz symetryczne XLR. Złącza RCA IN1 i BALANCED IN1 współdzielą wybór źródła, natomiast standardowe IN4 jest wejściem liniowym, które można rozbudować o opcjonalny moduł phono MM albo MC.
Dla IN1 wybierz w urządzeniu RCA lub BAL; wybór BAL wyłącza RCA IN1, więc nie są to dwa niezależnie przełączane źródła. Jeśli korzystasz z gramofonu, dobierz właściwy moduł phono, a jego przewód uziemiający podłącz do zacisku GND, aby ograniczyć ryzyko przydźwięku.
Wejście USB-B przyjmuje stereofoniczny sygnał PCM oraz DSD z komputera. Pozwala to korzystać z wbudowanego przetwornika PA 1100E podczas odtwarzania plików na komputerze.
Komputer z systemem Windows wymaga sterownika T+A; dla komputerów Mac opisanych w instrukcji dodatkowy sterownik nie jest potrzebny. Odtwarzaniem plików zapisanych na komputerze sterujesz na komputerze, a nie z panelu wzmacniacza lub pilota FM 11.
Wbudowany odbiornik Bluetooth obsługuje między innymi aptX, a protokół AVRCP umożliwia sterowanie odtwarzaniem, jeśli wspiera go również urządzenie mobilne. To sposób na przesłanie muzyki bez przewodu sygnałowego między telefonem a wzmacniaczem.
Do gniazda BT podłącz dostarczoną antenę. Urządzenie wysyłające dźwięk musi obsługiwać A2DP, a możliwość sterowania odtwarzaniem pilotem zależy także od jego obsługi AVRCP.
Opcjonalny moduł HDMI dodaje dwa wejścia HDMI oraz wyjście HDMI z kanałem zwrotnym audio ARC. Wyjście przekazuje obraz ze źródeł HDMI do telewizora, a ARC może przesłać dźwięk z kompatybilnego telewizora do wzmacniacza.
Funkcje te wymagają zamontowania modułu HDMI oraz połączenia telewizora obsługującego ARC z odpowiednim gniazdem. PA 1100E odtwarza dźwięk stereo: przy materiale wielokanałowym ustaw w źródle stereo lub downmix, jeśli taka opcja jest dostępna, ponieważ w przeciwnym razie dźwięk może ograniczyć się do dwóch przednich kanałów albo nie być odtwarzany.
| Parametr | Wartość |
|---|---|
| Typ | Wzmacniacz zintegrowany stereo z przetwornikiem C/A |
| Moc znamionowa przy 4 Ω | 2 × 250 W |
| Moc znamionowa przy 8 Ω | 2 × 140 W |
| Moc szczytowa przy 4 Ω | 2 × 400 W |
| Moc szczytowa przy 8 Ω | 2 × 220 W |
| Impedancja znamionowa podłączanych kolumn | Co najmniej 4 Ω według DIN; jedna para kolumn |
| Wyjścia głośnikowe | SPEAKER L/R |
| Pasmo przenoszenia końcówki mocy (+0/−3 dB) | 1 Hz – 60 kHz |
| THD końcówki mocy | < 0,004% |
| Zniekształcenia intermodulacyjne końcówki mocy | < 0,004% |
| Pasmo przenoszenia przedwzmacniacza | 1 Hz – 300 kHz |
| THD przedwzmacniacza | 0,0025% |
| Odstęp sygnał/szum | 108 dBA |
| Separacja kanałów | > 82 dB |
| Wejścia liniowe RCA | 5 × RCA; 250 mVeff – 3 Veff / 20 kΩ |
| Wejście symetryczne XLR | 1 × XLR; 500 mVeff – 6 Veff / 5 kΩ |
| Wybór wejścia IN1 | RCA IN1 lub BALANCED IN1; złącza współdzielą wybór źródła |
| Wyjścia analogowe RCA | PRE OUT i REC OUT; 2,5 Veff / 50 Ω według specyfikacji producenta |
| Wyjście słuchawkowe | Gniazdo 6,3 mm; słuchawki o impedancji co najmniej 32 Ω |
| Przetwornik PCM | 32-bitowy Sigma-Delta; do 384 kS/s |
| Obsługa DSD | Do DSD256, 11,2 MHz, przez obsługiwane wejście |
| Filtry nadpróbkowania PCM | Standard-FIR, T+A Bezier |
| Wejścia koncentryczne S/PDIF | 2 ×; stereo PCM 32–192 kS/s |
| Wejścia optyczne TOSLINK | 2 ×; stereo PCM 32–192 kS/s |
| Wejście audio USB | 1 × USB-B; stereo PCM 44,1–384 kS/s; DSD64–DSD256, z komputera Mac do DSD128 |
| Bluetooth | aptX, MP3, AAC, SBC; sterowanie AVRCP; gniazdo antenowe BT |
| Opcjonalny moduł phono MM | Wejście IN4; czułość 1–5 mV; 16 ustawień pojemności |
| Opcjonalny moduł phono MC | Wejście IN4; czułość 60–1000 µV; 16 ustawień impedancji |
| Opcjonalny moduł HDMI – wejścia | 2 × HDMI IN; stereo PCM 32–384 kS/s, DSD64 |
| Opcjonalny moduł HDMI – wyjście i ARC | 1 × HDMI OUT z ARC; zwrotny sygnał stereo PCM 32–192 kS/s |
| Pilot i odbiornik podczerwieni w zestawie | FM 11 oraz E 2000; odbiornik podłączany do RC IN |
| Gniazda dodatkowe | RC IN, LAN do sterowania funkcjami, E2 LINK do diagnostyki i aktualizacji, BT do anteny Bluetooth |
| Zasilanie | Wersja 220–240 V lub 110–120 V; 50–60 Hz; właściwe napięcie wskazuje oznaczenie egzemplarza |
| Pobór mocy | 600 W |
| Pobór mocy w trybie czuwania | < 0,5 W |
| Wymiary (szer. × wys. × gł.) | 44 × 11,5 × 38 cm |
| Masa | 14 kg |
PRE OUT jest regulowanym wyjściem przedwzmacniacza. Możesz podłączyć do niego zewnętrzną końcówkę mocy lub kolumny aktywne; REC OUT jest wyjściem związanym z nagrywaniem.
Tak. Urządzenie przechodzi w czuwanie po ponad 60 minutach bez obsługi lub sygnału muzycznego. Instrukcja opisuje możliwość wyłączenia tej funkcji poza krajami UE.
Pilot FM 11 współpracuje z odbiornikiem podczerwieni E 2000. Odbiornik podłączasz do RC IN i umieszczasz tak, by był widoczny z miejsca używania pilota.
Tak. Regulację barwy można wyłączyć; wzmacniacz udostępnia także Loudness, balans i funkcję odsłuchu nagrania MON.
LAN służy do sterowania funkcjami urządzenia, a E2 LINK do diagnostyki i aktualizacji. Do przesyłania muzyki wykorzystujesz obsługiwane wejścia audio wzmacniacza.
