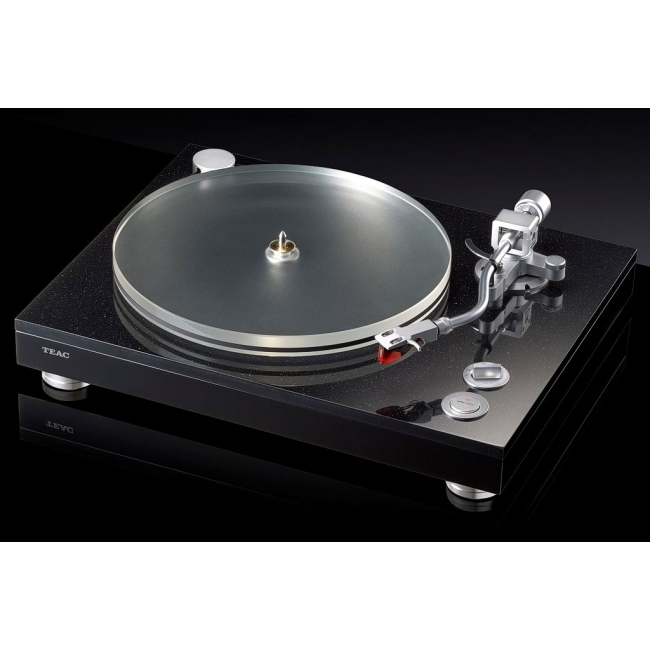

Teac TN-5BB

Teac TN-5BB – gramofon z napędem paskowym i wyjściami XLR

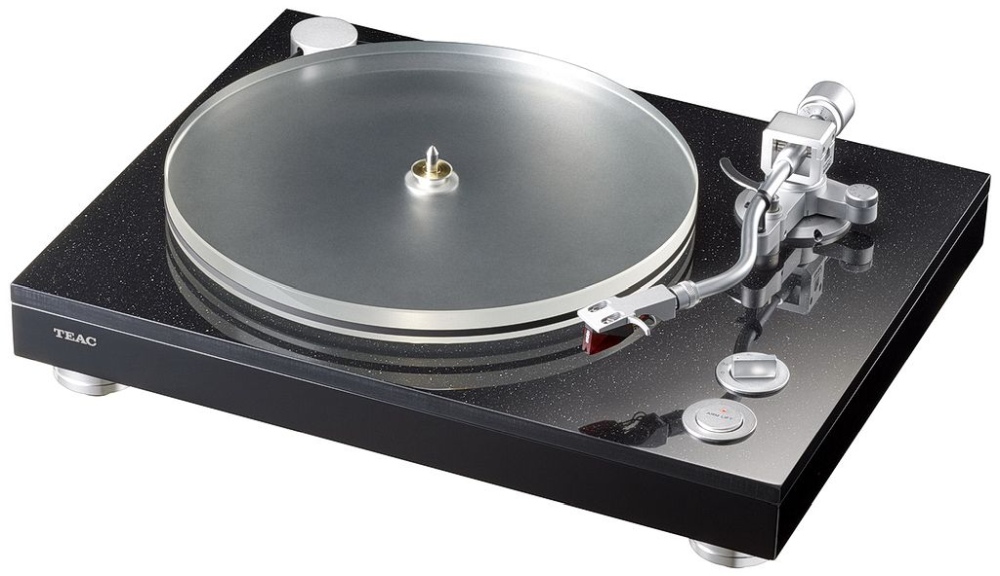

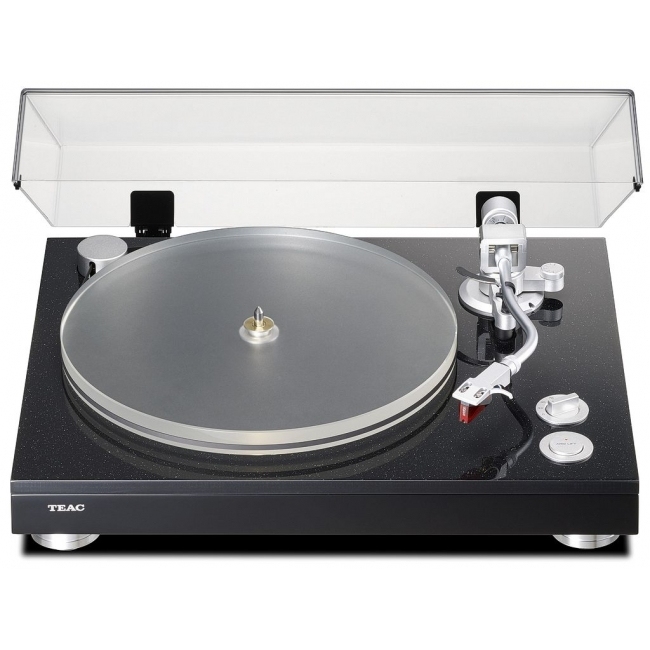

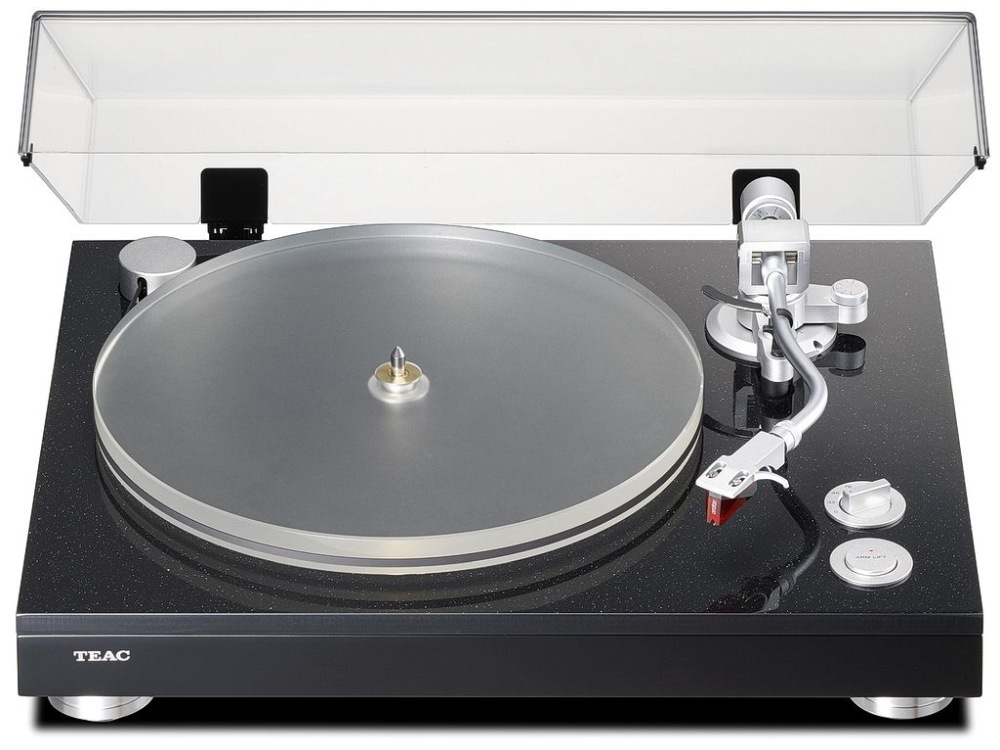

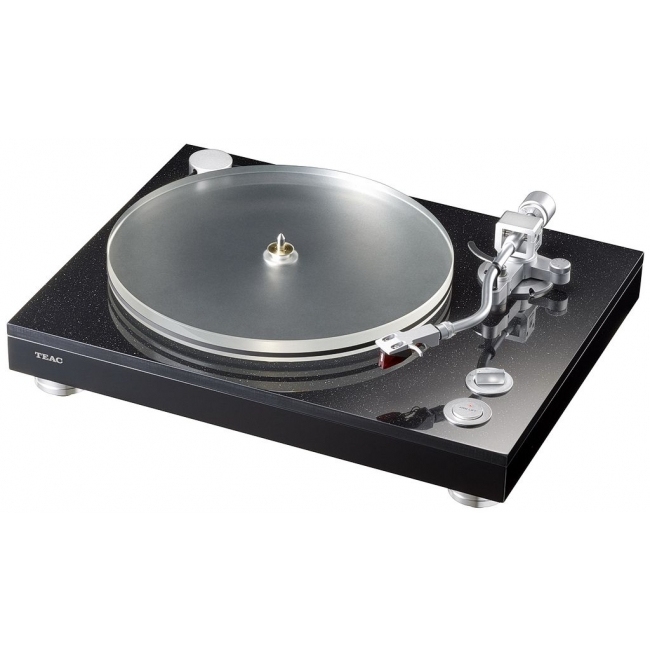

Teac TN-5BB to gramofon z napędem paskowym, zaprojektowany z myślą o precyzyjnym prowadzeniu płyty i elastycznym doborze toru gramofonowego. Łączy akrylowy talerz, ramię w kształcie litery S opracowane we współpracy z SAEC oraz wyjścia PHONO RCA i XLR. Fabrycznie zamontowana w wymiennej główce wkładka Ortofon 2M Red pozwala rozpocząć konfigurację z wkładką MM, a regulowane ramię daje możliwość późniejszej zmiany wkładki.

Wielowarstwowa podstawa oddziela silnik od miejsca mocowania ramienia i talerza. Za kontrolę prędkości odpowiada układ PRS3, który mierzy obroty samego talerza. To rozwiązania istotne, gdy zależy Ci zarówno na stabilnej pracy napędu, jak i na świadomym ustawieniu gramofonu w systemie audio.

Co wyróżnia Teac TN-5BB?

• Kontrolowany napęd paskowy. Układ PRS3 mierzy obroty talerza i koryguje pracę silnika, zamiast polegać wyłącznie na jego ruchu i bezwładności talerza.
• Warstwowa podstawa. Syntetyczny marmur, papier washi i MDF tworzą konstrukcję, w której silnik jest zamocowany oddzielnie od ramienia i talerza.
• Ramię opracowane z SAEC. Ramię w kształcie litery S ma regulację wysokości i anti-skatingu, co pozwala dostosować jego ustawienie do wkładki.
• Dwa rodzaje wyjść PHONO. Złącza RCA i zbalansowane XLR dają wybór sposobu podłączenia do kompatybilnego wejścia gramofonowego.
• Wkładka na wyposażeniu. Ortofon 2M Red typu MM jest fabrycznie zamontowana w wymiennej główce ramienia.
• Podnoszenie ramienia na końcu płyty. Elektryczny podnośnik może automatycznie unieść ramię po zakończeniu odtwarzania.

Technologie, które mają znaczenie

Funkcje i zastosowanie w praktyce

Wybór połączenia z przedwzmacniaczem

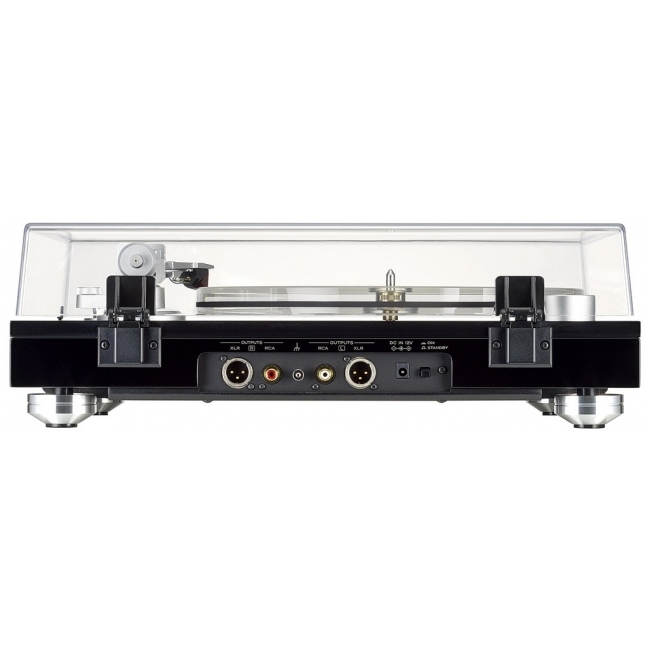

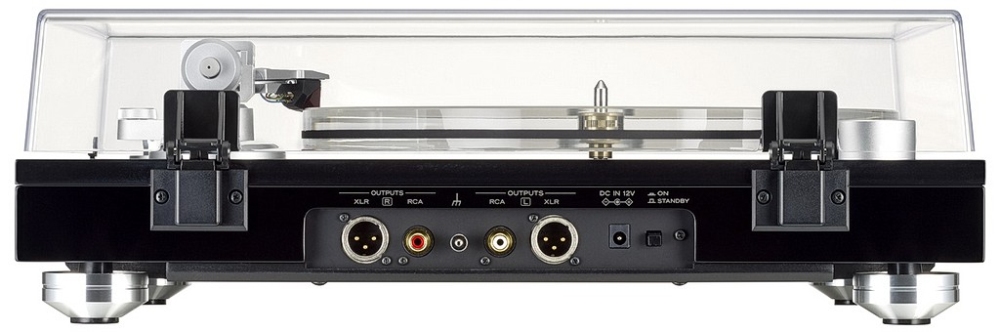

TN-5BB udostępnia jedną parę wyjść PHONO RCA i jedną parę PHONO XLR. Ponieważ przekazują sygnał wkładki, potrzebujesz wejścia PHONO odpowiedniego do jej typu albo zewnętrznego przedwzmacniacza gramofonowego; dla fabrycznej Ortofon 2M Red wybierz obsługę MM.

Podłącz tylko jeden rodzaj wyjścia naraz: RCA albo XLR. Przewody XLR trzeba dokupić osobno. Dołączony przewód GND można połączyć z zaciskiem gramofonowym współpracującego urządzenia; zacisk ten nie jest uziemieniem ochronnym instalacji elektrycznej.

Ustawienie gramofonu i podłączenie zasilania

Gramofon należy ustawić poziomo; wysokość czterech nóżek można skorygować dołączonymi podkładkami. Przed odtwarzaniem trzeba zamontować między innymi talerz, pasek, przeciwwagę i główkę z wkładką.

Zachowaj co najmniej 20 cm odstępu od innych urządzeń i ścian. Przy ustawieniu na półce instrukcja podaje co najmniej 35 cm wolnej przestrzeni nad gramofonem i 10 cm za nim. Użyj dołączonego zasilacza i podłącz go do zasilania dopiero po wykonaniu pozostałych połączeń.

Dopasowanie ramienia do wkładki

Ramię ma regulację wysokości podstawy oraz anti-skatingu. Pozwala to ponownie ustawić jego geometrię i nacisk po wymianie wkładki lub główki; dla fabrycznej Ortofon 2M Red zalecany nacisk igły wynosi 1,8 g.

Po zmianie wkładki wyważ ramię, ustaw nacisk zgodnie z wymaganiami nowej wkładki i skoryguj anti-skating. Jeśli zmieni się wysokość wkładki, możesz dostosować również wysokość podstawy ramienia.

Obsługa podnośnika na końcu płyty

Przycisk ARM LIFT steruje elektrycznym podnoszeniem i opuszczaniem ramienia. Fabrycznie włączona funkcja automatycznie podnosi je po wykryciu końca odtwarzania.

Jeżeli przy niektórych płytach, na przykład singlach 7-calowych, podniesienie następuje przed końcem nagrania, funkcję można wyłączyć. Automatyczne uniesienie nie odkłada ramienia na podpórkę — zrób to ręcznie.
