Vincent PHO-701 używany

Vincent PHO-701 używany – przedwzmacniacz gramofonowy MM/MC

Vincent PHO-701 to przedwzmacniacz gramofonowy do wkładek MM i MC. Wykonuje korekcję RIAA i przygotowuje sygnał z gramofonu do podania na wejście liniowe wzmacniacza. Jest następcą modelu PHO-700; oferuje regulację parametrów wejściowych przełącznikami DIP oraz wyjście USB do digitalizacji płyt. W torze sygnałowym pracuje lampa 12AU7, a zasilacz PHO-701ps znajduje się w oddzielnej obudowie.

Ta karta dotyczy egzemplarza używanego, opisanego przez sprzedawcę jako zakupiony w marcu 2021 roku. Oferta jest oznaczona jako sprzedana.

Co wyróżnia Vincent PHO-701 używany?

• Obsługa wkładek MM i MC. Przełącznik trybu pozwala wybrać ustawienie odpowiednie do rodzaju i poziomu sygnału wkładki.
• Regulowane parametry wejściowe. Przełączniki DIP umożliwiają dobór pojemności dla MM lub impedancji obciążenia dla MC.
• Lampa 12AU7 w torze sygnałowym. Podwójna trioda jest elementem układu przedwzmacniacza, a nie tylko podświetlanym detalem obudowy.
• Oddzielny zasilacz PHO-701ps. Rozdzielenie zasilania i przedwzmacniacza ma ograniczać przenikanie zakłóceń do czułego toru gramofonowego.
• Wyjście USB do digitalizacji. Pozwala przesłać sygnał z płyty do komputera; do odsłuchu przez wzmacniacz służy analogowe wyjście RCA.

Technologie, które mają znaczenie

Funkcje i zastosowanie w praktyce

Podłączenie gramofonu i wzmacniacza

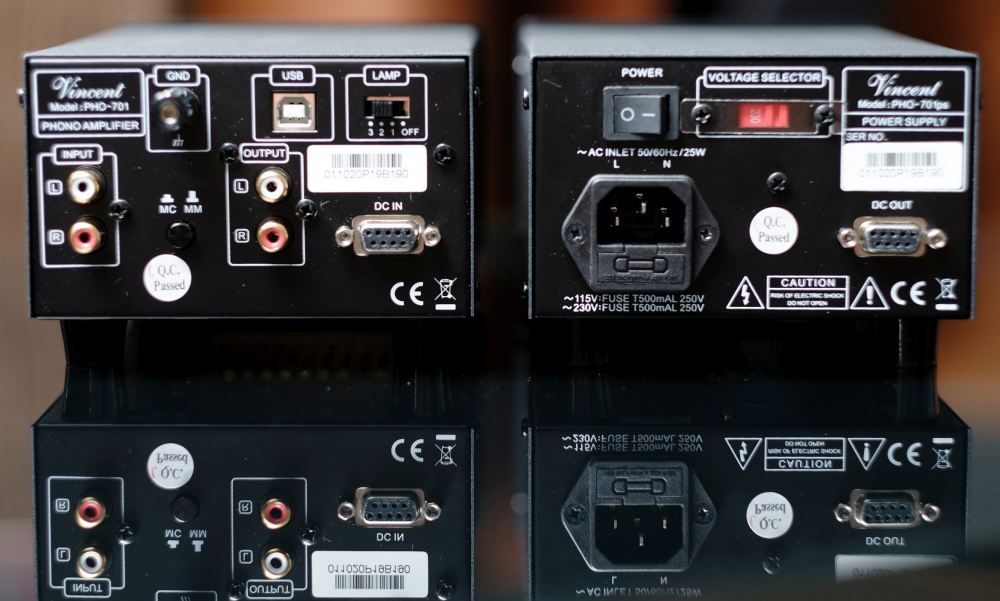

Gramofon podłącza się do wejścia RCA IN, a analogowe wyjście RCA OUT przekazuje sygnał po korekcji RIAA do wzmacniacza. Zacisk GND jest przeznaczony na osobny przewód masy gramofonu, jeżeli taki przewód występuje.

Wyjście PHO-701 podłącz do wejścia liniowego wzmacniacza, takiego jak AUX lub LINE. Nie podłączaj go do wejścia PHONO, ponieważ sygnał przeszedł już przez przedwzmacniacz gramofonowy.

Dobór ustawień do wkładki

Tryb MC jest przeznaczony do standardowych wkładek MC. Dla wkładek MM oraz MC o wysokim poziomie wyjściowym instrukcja przewiduje tryb MM; jako high-output MC określa wkładkę o nominalnym sygnale powyżej 1,5 mV.

Po wyborze trybu dobierz przełącznikami DIP pojemność dla MM lub impedancję obciążenia dla MC. Ustawienia obu kanałów, L i R, powinny być jednakowe.

Połączenie obu modułów i zasilanie

Oddzielny PHO-701ps jest zasilaczem przewidzianym dla tego przedwzmacniacza. Jego gniazdo DC OUT łączy się z gniazdem DC IN modułu PHO-701 przewodem do połączenia obu części.

Połączenia sygnałowe i połączenie modułów wykonaj przed podłączeniem przewodu sieciowego. Instrukcja wymaga zasilania 230 V AC/50 Hz z gniazda z uziemieniem; przed uruchomieniem używanego egzemplarza sprawdź również oznaczenie na jego zasilaczu.

Ustawienie obu obudów

Oddzielne obudowy pozwalają odsunąć zasilacz od czułego toru przedwzmacniacza. Instrukcja zaleca też trzymać urządzenie z dala od potencjalnych źródeł zakłóceń, takich jak przewody sieciowe, transformatory, zasilacze impulsowe i komputer.

Pozostaw co najmniej 5 cm wolnej przestrzeni wokół urządzenia, zapewnij obieg powietrza i nie zasłaniaj otworów wentylacyjnych. Nie umieszczaj urządzenia w zamkniętej szafce.

Nagrywanie płyt przez USB

Połączenie USB przesyła dźwięk z PHO-701 do komputera w celu digitalizacji płyt. Zgodnie z instrukcją urządzenie jest rozpoznawane przez komputer jako „USB-Audio”.

Do zapisu wybierz PHO-701 jako źródło dźwięku w programie nagrywającym. Połączenie USB służy nagrywaniu na komputerze, natomiast do odsłuchu przez wzmacniacz użyj analogowego wyjścia RCA.
