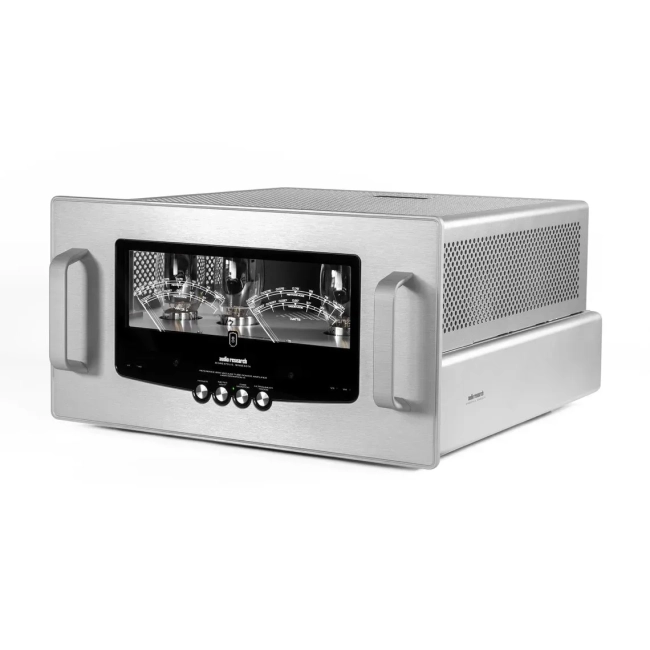

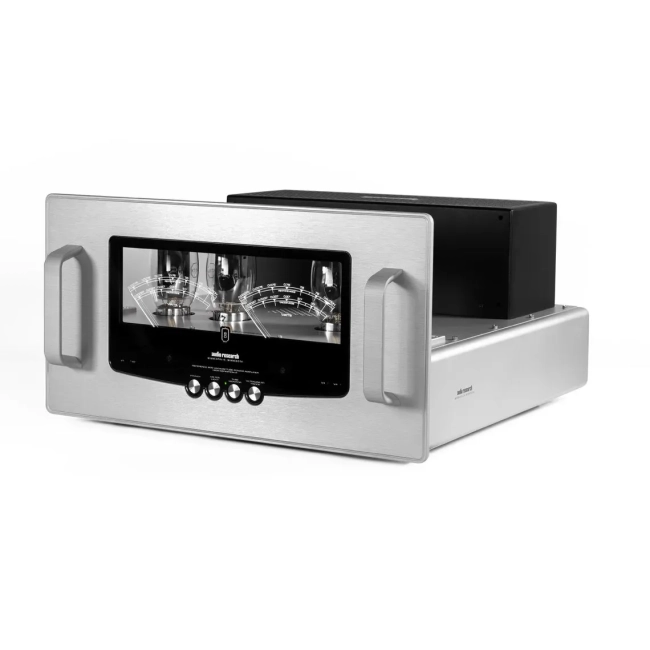

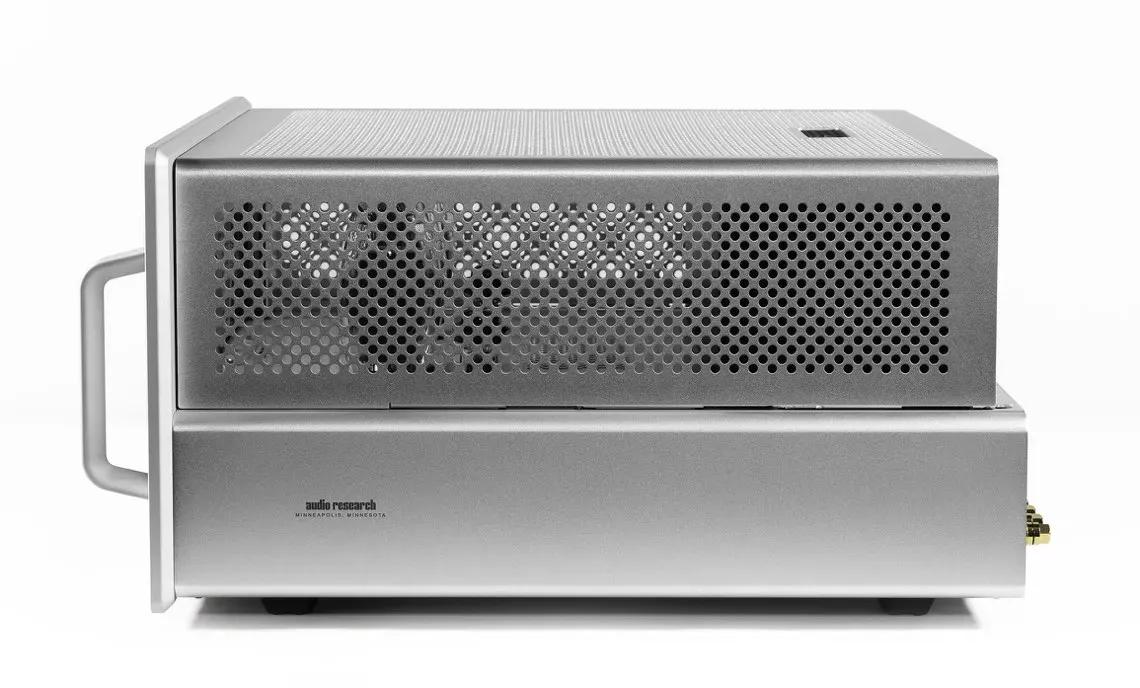

Audio Research Reference 80S to stereofoniczna lampowa końcówka mocy z serii Reference, przeznaczona do systemu stereo z osobnym przedwzmacniaczem. To propozycja dla Ciebie, jeśli interesuje Cię konstrukcja tej linii, ale nie potrzebujesz mocy większych modeli Reference 160S lub 160M. Wzmacniacz wykorzystuje cztery lampy mocy KT150 i całkowicie zbalansowaną topologię różnicową.
Do dyspozycji masz dwa tryby pracy lamp — pentodowy i triodowy — oraz odczepy głośnikowe 4, 8 i 16 Ω. Automatyczna regulacja biasu upraszcza eksploatację, a dwa frontowe wskaźniki GhostMeter® pokazują moc wyjściową. Reference 80S łączy więc rozwiązania lampowej końcówki mocy z funkcjami, które pomagają dopasować ją do kolumn i codziennego sposobu korzystania z systemu.
Dla Ciebie, jeśli budujesz stereofoniczny system z oddzielnym przedwzmacniaczem i szukasz lampowej końcówki mocy z serii Reference. Model daje wybór wejścia XLR lub RCA, odczepu odpowiedniego do kolumn oraz trybu pracy lamp.
Reference 80S ma całkowicie zbalansowaną topologię różnicową. Czterowarstwowa płytka z osobną płaszczyzną masy umożliwia uporządkowane prowadzenie połączeń w układzie, w którym producent ograniczył również liczbę połączeń punkt-punkt mogących generować szum.
Dwie dobierane pary KT150 pracują jako lampy mocy, a dwie lampy 6H30 w stopniu wzmocnienia napięciowego. To układ lampowy zastosowany w tym konkretnym modelu Reference.
Układ auto-bias kompensuje starzenie lamp oraz wahania napięcia zasilania. Producent zastosował również monitorowanie lamp wyjściowych i osobne zabezpieczenia bezpiecznikowe lamp mocy.

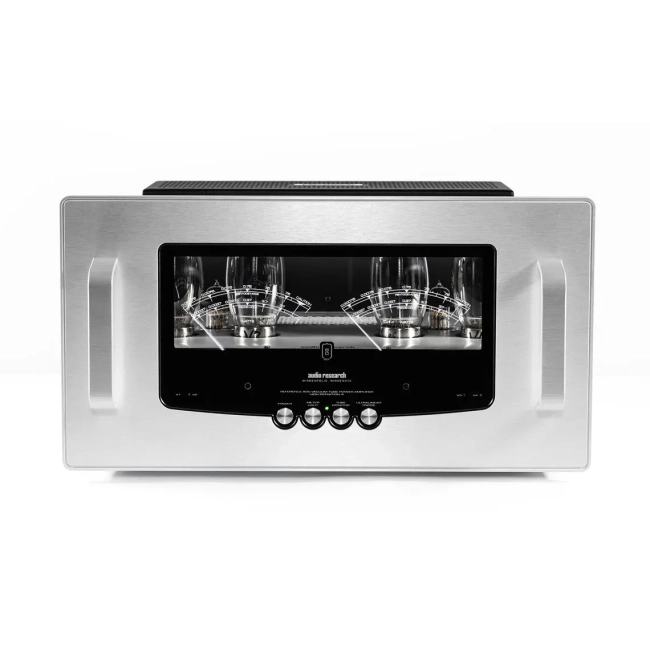

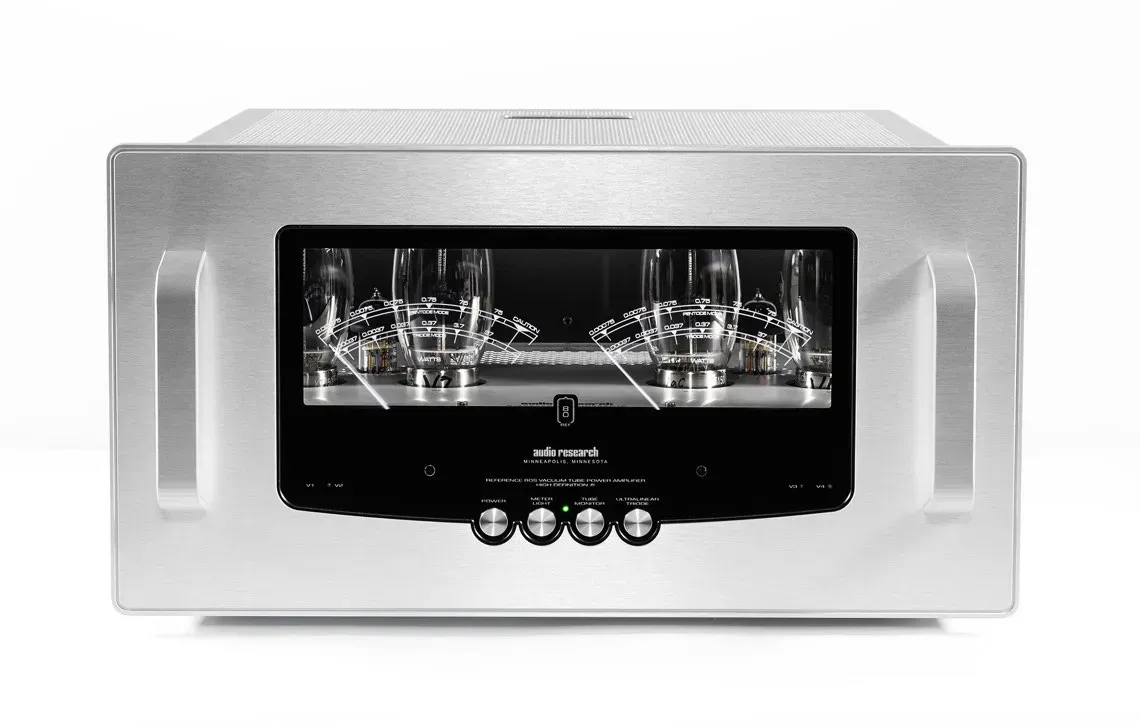

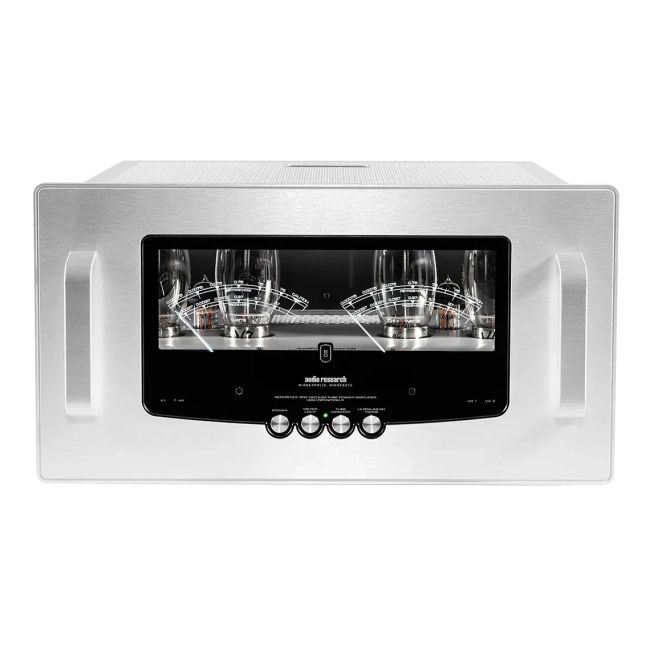

Dwa wskaźniki GhostMeter® na froncie prezentują moc wyjściową, pozostawiając widok na lampy KT150. Nie należy mylić ich z licznikiem czasu pracy lamp: ten znajduje się z tyłu urządzenia i zapisuje łączny czas użytkowania.
Wentylator umieszczony pod obudową wspomaga chłodzenie lampowego wzmacniacza. Dostępne są dwa ustawienia jego prędkości; prawidłowy przepływ powietrza zależy także od sposobu ustawienia urządzenia.
Reference 80S przyjmuje sygnał przez zbalansowane wejścia XLR albo niezbalansowane RCA. Pozwala to wybrać jeden z dwóch typów połączenia, zależnie od wyjść przedwzmacniacza.
Użyj jednej pary wejść dla obu kanałów i ustaw tylny przełącznik zgodnie z wybranym typem. Instrukcja zabrania jednoczesnego podłączania XLR i RCA.
Każdy kanał ma wspólny zacisk ujemny oraz odczepy wyjściowe 4, 8 i 16 Ω. Wybór odczepu pozwala dopasować podłączenie do impedancji kolumny.
Przewód ujemny podłącz do czarnego zacisku wspólnego, a dodatni do czerwonego odczepu właściwego dla kolumny. Przy silnie zmiennej impedancji kolumn instrukcja dopuszcza odsłuchowe porównanie odczepów.
Przełączane tryby pentodowy i triodowy dają dwa sposoby pracy tej samej końcówki mocy. Specyfikacja podaje 33 W na kanał w trybie triodowym wobec deklarowanych 70 W mocy ciągłej na kanał.
Możesz dobrać tryb do kolumn i własnych preferencji odsłuchowych. Przy wyborze trybu triodowego uwzględnij jego niższą dostępną moc.
Wzmacniacz waży 28,2 kg i pobiera powietrze przez dolny wlot wentylatora. Potrzebuje twardej, stabilnej podstawy o nośności co najmniej 28 kg oraz miejsca na odprowadzanie ciepła.
Nie ustawiaj go na dywanie ani miękkiej powierzchni i nie zasłaniaj dolnego wlotu. Pozostaw co najmniej 21 cm wolnej przestrzeni nad obudową, zapewnij przepływ powietrza po bokach i z tyłu oraz nie używaj urządzenia w temperaturze otoczenia przekraczającej 30°C.
Wersja na rynek 50 Hz jest przewidziana do zasilania napięciem 210–250 V AC. Dla wersji 220/240 V instrukcja wymaga uziemionego gniazda i źródła zasilania zdolnego dostarczyć 10 A.
Nie podłączaj końcówki do pomocniczego gniazda innego urządzenia ani nie usuwaj uziemienia. Zapewnij dostęp do wtyku lub złącza zasilania: przycisk na froncie nie odłącza wzmacniacza całkowicie od sieci. Jeśli to możliwe, producent zaleca dla niego osobny obwód zasilający.
Dołączone lampy wymagają zamontowania przed pierwszym uruchomieniem. Instrukcja dopuszcza zdjęcie osłony przez użytkownika na potrzeby tej pierwszej instalacji.
Przed montażem odłącz przewód zasilający i załóż osłonę przed uruchomieniem wzmacniacza. Późniejszą wymianę lamp producent powierza wykwalifikowanej osobie; wewnątrz urządzenia występują niebezpieczne napięcia również przez pewien czas po wyłączeniu.
| Parametr | Wartość |
|---|---|
| Typ | Stereofoniczna lampowa końcówka mocy |
| Topologia | Całkowicie zbalansowana, różnicowa |
| Moc ciągła | 2 × 70 W, 20 Hz–20 kHz |
| Moc w trybie triodowym | 33 W na kanał |
| Tryby pracy | Pentodowy, triodowy |
| THD przy 1 kHz | Typowo 1% przy 140 W; 140 W nie jest deklarowaną mocą ciągłą |
| THD przy 1 W | Poniżej 0,04% |
| Pasmo mocy | 7 Hz–68 kHz (−3 dB) |
| Pasmo przenoszenia | 0,7 Hz–94 kHz (−3 dB, przy 1 W) |
| Wejścia analogowe | Para zbalansowanych XLR; para niezbalansowanych RCA |
| Wybór wejścia | Przełącznik XLR/RCA |
| Czułość wejścia XLR | 1,4 V RMS dla mocy znamionowej |
| Czułość wejścia RCA | 0,7 V RMS dla mocy znamionowej |
| Impedancja wejścia XLR | 300 kΩ |
| Impedancja wejścia RCA | 75 kΩ |
| Wzmocnienie | 25,5 dB przy 8 Ω |
| Polaryzacja wyjścia | Nieodwracająca |
| Polaryzacja wejścia XLR | Pin 2 dodatni |
| Odczepy głośnikowe | 4, 8 i 16 Ω dla każdego kanału; wspólny zacisk ujemny |
| Regulacja napięcia wyjściowego | Około 1,0 dB między obciążeniem 16 Ω a obwodem otwartym |
| Współczynnik tłumienia | Około 8 |
| Całkowite ujemne sprzężenie zwrotne | 15 dB |
| Szybkość narastania | 10 V/µs |
| Czas narastania | 4,0 µs |
| Lampy mocy | 4 × KT150 (dwie dobierane pary) |
| Lampy stopnia wzmocnienia napięciowego | 2 × 6H30 |
| Wskaźniki | Dwa wskaźniki mocy wyjściowej GhostMeter® |
| Wentylator | Jeden, z dwoma ustawieniami prędkości |
| Sterowanie i funkcje dodatkowe | Wejście i wyjście triggera 12 V; złącze RS-232; licznik czasu pracy lamp; wyłączalna funkcja auto-off |
| Zasilanie wersji 50 Hz | 210–250 V AC, 50 Hz |
| Pobór mocy przy mocy znamionowej | 420 W |
| Pobór mocy w trybie triodowym | 280 W |
| Pobór mocy na biegu jałowym | 221 W |
| Pobór mocy po wyłączeniu | 3,6 W |
| Szerokość obudowy | 47 cm |
| Szerokość panelu przedniego | 48,26 cm |
| Wysokość | 26 cm |
| Głębokość obudowy | 47 cm |
| Głębokość z uchwytami i złączami | 53,3 cm |
| Masa netto | 28,2 kg |
| Masa transportowa | 32,7 kg |
Wyłącza wzmacniacz po dwóch godzinach bez wykrytego sygnału. Przy bardzo cichym odsłuchu może zadziałać mimo odtwarzania; funkcję można wyłączyć.
Wymaga ciągłego sygnału +12 V DC przez cały czas pracy wzmacniacza, a nie krótkiego impulsu. Instrukcja podaje pobór 12 mA oraz wejście na wtyk 3,5 mm z dodatnim stykiem na końcówce.
Instrukcja podaje około 3000 godzin dla KT150 i około 4000 godzin dla 6H30. Tylny licznik zapisuje łączny czas pracy lamp również po odłączeniu zasilania.
