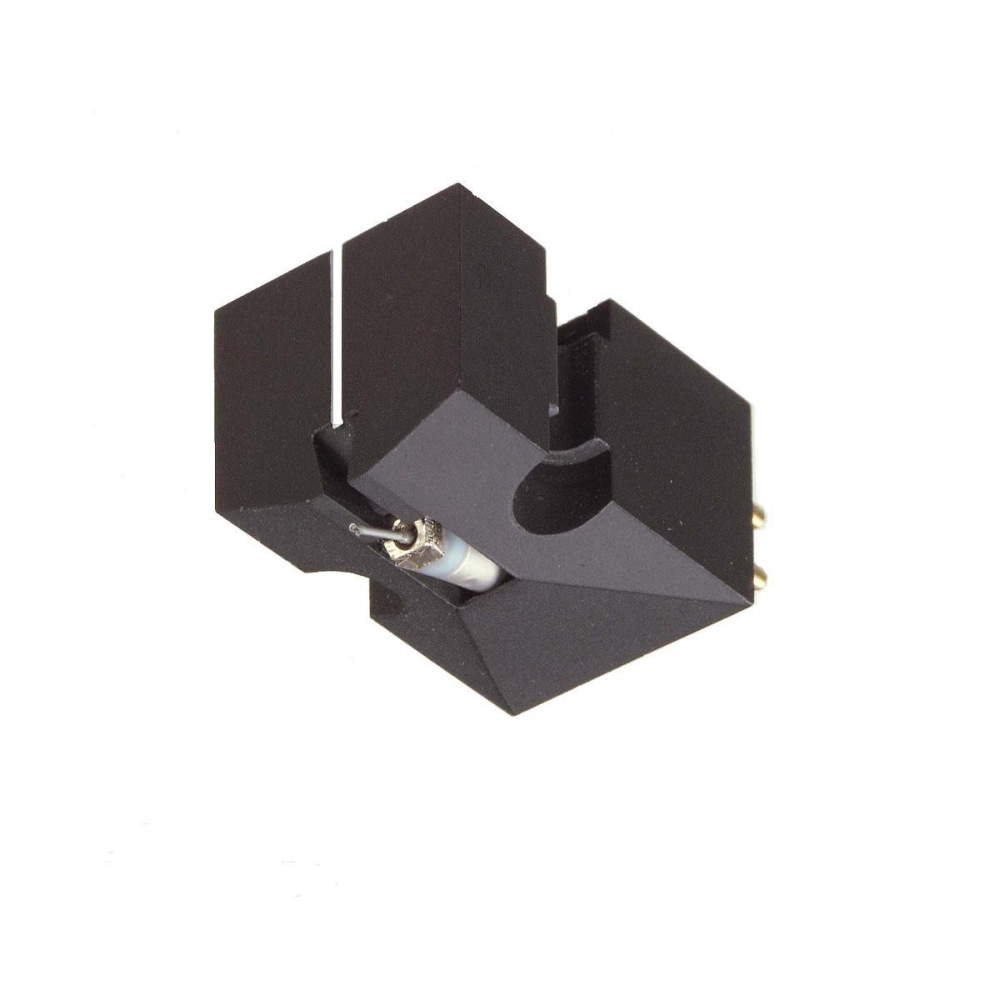

Denon DL-103 to stereofoniczna wkładka gramofonowa MC, czyli konstrukcja z ruchomymi cewkami. Model zaprojektowano w 1964 roku we współpracy z laboratorium technicznym japońskiego nadawcy NHK z myślą o zastosowaniach radiowych. Dziś jego charakterystyczną cechą pozostaje połączenie jednopunktowego zawieszenia, wspornika igły o podwójnej konstrukcji i sferycznej końcówki z litego diamentu.
Jeśli planujesz zastosować DL-103 w swoim gramofonie, zwróć uwagę nie tylko na sposób montażu, lecz także na tor sygnałowy. Niski poziom wyjściowy wymaga przedwzmacniacza odpowiedniego dla wkładek MC albo transformatora podwyższającego sygnał MC. Istotne są również ustawienie nacisku igły i geometria konkretnego ramienia. Poniżej znajdziesz dane oraz wskazówki potrzebne do świadomego zaplanowania takiej konfiguracji.
DL-103 jest propozycją dla Ciebie, jeśli kompletujesz gramofonowy tor z wkładką MC i możesz zapewnić jej odpowiedni przedwzmacniacz lub transformator podwyższający. Przed wyborem sprawdź też możliwość prawidłowego montażu i regulacji wkładki w swoim ramieniu.
W DL-103 sygnał powstaje w ruchomych cewkach. Wkładka dostarcza niski poziom napięcia wyjściowego, dlatego przy doborze elektroniki znaczenie ma dostępność toru przeznaczonego dla MC, a nie samo oznaczenie wejścia jako gramofonowego.
Cewki lewego i prawego kanału są nawinięte na krzyżowej armaturze. To rozwiązanie jest częścią stereofonicznego układu ruchomego; Denon podaje również osobne parametry separacji kanałów i różnicy ich czułości.
Układ ruchomy opiera się na jednopunktowym zawieszeniu z cienkiego drutu. Wspornik igły ma podwójną konstrukcję i łączy końcówkę śledzącą rowek z pozostałymi elementami układu ruchomego. Wspornik i sama diamentowa końcówka są różnymi częściami wkładki.
Denon stosuje końcówkę z litego diamentu o szlifie sferycznym. Producent określa jej promień jako 16,5 µm; jest to parametr geometrii igły, a nie zalecany nacisk czy wymiar wspornika.
DL-103 ma napięcie wyjściowe 0,3 mV. Denon zaleca do niej przedwzmacniacz MC albo transformator podwyższający sygnał MC, ponieważ wkładka wymaga toru odpowiedniego dla tak niskiego poziomu sygnału.
Przy podłączeniu bez transformatora zastosuj zalecaną rezystancję obciążenia wynoszącą co najmniej 100 Ω. Instrukcja wyłącza konfigurację z transformatorem podwyższającym z tej wartości obciążenia; nie przenoś jej automatycznie na taki układ.
Wymiary mocowania DL-103 odpowiadają standardowi EIA. Umożliwia to ocenę mechanicznego sposobu montażu, ale sam standard mocowania nie rozstrzyga o dopasowaniu wkładki do każdego ramienia.
Podczas instalacji uwzględnij wymagany overhang swojego ramienia i ustaw wkładkę równolegle do powierzchni płyty. Montuj ją z założoną osłoną igły; nie dotykaj ani nie odchylaj palcem delikatnej końcówki.
Styki wkładki przyjmują przewody headshella zakończone konektorami. Oznaczenia kolorystyczne pozwalają przyporządkować osobno sygnał i przewód powrotny każdego kanału.
Podłącz biały przewód do sygnału lewego kanału, niebieski do jego powrotu, czerwony do sygnału prawego kanału, a zielony do jego powrotu. Nie lutuj przewodów bezpośrednio do styków wkładki — podgrzanie może uszkodzić połączenia wewnętrzne.
Denon zaleca nacisk nominalny 2,5 g, z dopuszczalnym zakresem od 2,2 do 2,8 g. Ustawienie nacisku jest więc częścią konfiguracji ramienia, a nie parametrem, który można pominąć po przykręceniu wkładki.
Nie przekraczaj 2,8 g. Jeżeli gramofon ma żelazny talerz, uwzględnij przy kontroli nacisku możliwość magnetycznego przyciągania wkładki, które może zwiększyć rzeczywistą siłę działającą na igłę.
| Parametr | Wartość |
|---|---|
| Model | Denon DL-103 |
| Typ | Stereofoniczna wkładka gramofonowa MC (Moving Coil) |
| Napięcie wyjściowe | 0,3 mV przy 1 kHz i prędkości 50 mm/s w kierunku poziomym |
| Pasmo odtwarzania | 20 Hz–45 kHz |
| Impedancja elektryczna wkładki | 40 Ω ±20% przy 1 kHz |
| Zalecana rezystancja obciążenia | Co najmniej 100 Ω; wartość nie dotyczy konfiguracji z transformatorem podwyższającym |
| Różnica czułości kanałów | Nie więcej niż 1 dB przy 1 kHz |
| Separacja kanałów | Ponad 25 dB przy 1 kHz |
| Podatność | 5 × 10⁻⁶ cm/dyn; instrukcja nie podaje częstotliwości pomiaru |
| Szlif igły | Sferyczny |
| Promień szlifu igły | 16,5 µm (0,65 mil) |
| Materiał końcówki igły | Lity diament; przekrój materiału 0,2 × 0,2 mm |
| Zalecany nacisk igły | 2,5 g ±0,3 g (zakres 2,2–2,8 g) |
| Masa wkładki | 8,5 g |
| Standard wymiarów mocowania | EIA |
| Rozstaw osi mocowania | 12,7 mm |
| Szerokość | 15 mm |
| Wysokość | 15 mm |
| Długość korpusu | 22,5 mm |
| Długość całkowita | Około 27 mm, wraz z wystającymi stykami |
Nie. Denon podaje, że igła jest zamocowana na stałe i nie jest przewidziana do samodzielnej wymiany przez użytkownika.
Użyj miękkiej szczoteczki. Prowadź ją od nasady wspornika w stronę końcówki igły, zgodnie ze wskazówką producenta.
Nie. Przed odtwarzaniem odczekaj, aż płyta wyschnie.
