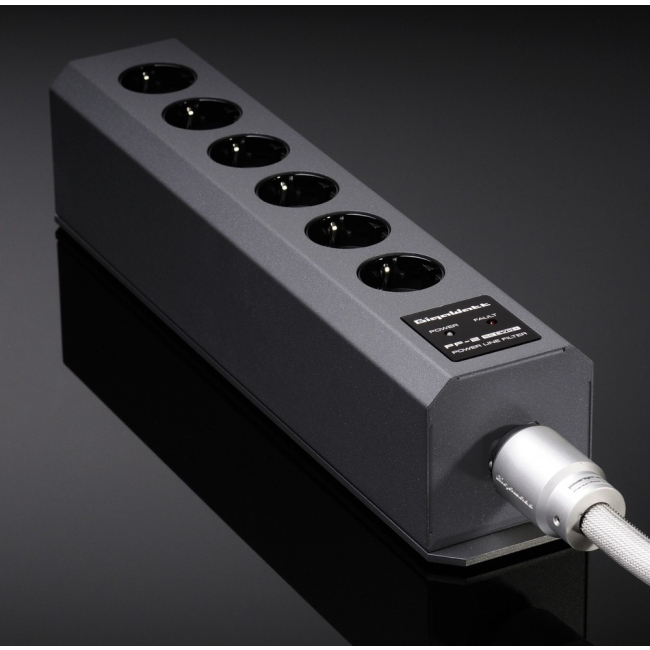

GigaWatt PF-2 SE EVO+ to filtrująca listwa zasilająca przeznaczona do systemów audio i audio-wideo. W tej konfiguracji otrzymujesz listwę z sześcioma gniazdami Schuko oraz przewód zasilający LS-1 EVO+. To konkretny zestaw, odmienny od wersji oferowanej z przewodem PowerSync ULTRA.
Wewnątrz listwy pracują srebrzone szyny dystrybucyjne z miedzi Cu-ETP, filtr RLC z kondensatorami Miflex wykonanymi według specyfikacji GigaWatt oraz kaskadowy układ ochrony przeciwprzepięciowej. Rozwiązania te służą ograniczaniu zakłóceń i dystrybucji zasilania do podłączonych urządzeń. Dołączony LS-1 EVO+ uzupełnia zestaw o ekranowany przewód z pasywnym filtrem nanokrystalicznym.
To propozycja dla Ciebie, jeśli chcesz zasilać kilka komponentów audio lub audio-wideo z jednej listwy filtrującej, a przy wyborze zestawu zależy Ci właśnie na przewodzie LS-1 EVO+.
Polerowane szyny z miedzi katodowej pokryto srebrem. Prowadzą zasilanie do par gniazd przez połączenia zaciskane i skręcane; wewnętrzne okablowanie wykonano z posrebrzanej miedzi OFC w izolacji teflonowej.
W wersji SE zastosowano kondensatory Audio Grade Miflex oraz rdzeń z proszku żelaznego, oznaczany przez producenta jako IP. Elementy filtra są montowane srebrnym lutowiem na dwustronnej płytce.
Za ochronę przeciwprzepięciową odpowiadają iskierniki plazmowe i warystory UltraMOV. Metalowa obudowa z podwójnym chassis ekranuje wnętrze przed zakłóceniami RFI i EMI.
Przewód wykorzystuje posrebrzaną miedź OFHC o deklarowanej czystości 5N, ekran miedziany i pasywny filtr nanokrystaliczny w aluminiowej obudowie. Producent opisuje też ręczny montaż oraz skręcane połączenia przewodników z wtykami, bez użycia cyny.
Sześć gniazd GigaWatt G-040 typu Schuko umożliwia zasilanie kilku komponentów z jednej listwy. Styki gniazd są wykonane z mosiądzu srebrzonego bez pośredniej warstwy miedzi lub niklu.
Przy podłączaniu urządzeń uwzględnij ich łączny pobór: producent podaje dla listwy maksymalne obciążenie 3500 W i maksymalny prąd ciągły 16 A. Nie są to limity przypisane osobno do każdego gniazda.
Kaskadowy układ ochrony stanowi część konstrukcji PF-2 SE EVO+. Producent nie przedstawia go jako zabezpieczenia działającego niezależnie od instalacji elektrycznej.
Przy korzystaniu z ochrony przeciwprzepięciowej znaczenie ma prawidłowo wykonana, współczesna instalacja elektryczna. Stan instalacji pozostaje więc istotny również wtedy, gdy urządzenia są podłączone przez listwę.
Listwa ma diodę LED sygnalizującą pracę oraz układ wskazujący nieprawidłową polaryzację zasilania lub wadliwe podłączenie uziemienia.
Po podłączeniu możesz sprawdzić wskazania listwy. Sygnalizacja pomaga zauważyć problem związany z zasilaniem, obok funkcji filtracji i dystrybucji prądu.
| Parametr | Wartość |
|---|---|
| Typ produktu | Filtrująca listwa zasilająca z przewodem zasilającym |
| Model listwy | GigaWatt PF-2 SE EVO+ |
| Gniazda w opisanej konfiguracji | 6 × GigaWatt G-040 Schuko |
| Warianty napięcia zasilania listwy | 220–240 V AC lub 110–120 V AC; odrębne odmiany katalogowe |
| Częstotliwość zasilania listwy | 50/60 Hz |
| Maksymalne obciążenie listwy | 3500 W |
| Maksymalny prąd ciągły listwy | 16 A |
| Pochłaniany udar prądowy | 13 000 A |
| Filtracja listwy | Blok RLC; kondensatory Audio Grade Miflex i rdzeń IP z proszku żelaznego |
| Elementy ochrony przeciwprzepięciowej | Iskierniki plazmowe i warystory UltraMOV |
| Tradycyjne bezpieczniki w opisanym torze ochrony | Bez bezpieczników topikowych i termicznych |
| Szyny dystrybucyjne | Miedź katodowa Cu-ETP pokryta srebrem |
| Przekrój każdej szyny dystrybucyjnej | Około 30 mm² |
| Topologia dystrybucji | Gwiazda |
| Okablowanie wewnętrzne listwy | Posrebrzana miedź OFC w izolacji teflonowej |
| Styki gniazd G-040 | Mosiądz srebrzony bez pośredniej warstwy miedzi lub niklu |
| Obudowa listwy | Metalowa, podwójne chassis |
| Wykończenie listwy | Szary strukturalny lakier proszkowy |
| Sygnalizacja | Dioda LED pracy; wskazanie nieprawidłowej polaryzacji lub wadliwego podłączenia uziemienia |
| Wymiary listwy (dł. × szer. × wys.) | 420 × 90 × 94 mm |
| Masa brutto listwy | 4,50 kg |
| Przewód w opisanym zestawie | GigaWatt LS-1 EVO+ |
| Materiał przewodników LS-1 EVO+ | Posrebrzana miedź OFHC o deklarowanej czystości 5N |
| Liczba wiązek roboczych LS-1 EVO+ | 7 |
| Budowa pojedynczej wiązki LS-1 EVO+ | 7 cieńszych przewodników o łącznym przekroju 1,5 mm² na wiązkę |
| Ekranowanie LS-1 EVO+ | Ekran miedziany |
| Filtr LS-1 EVO+ | Pasywny filtr nanokrystaliczny w aluminiowej obudowie |
| Znamionowy zakres pracy LS-1 EVO+ | 110–240 V AC, 50/60 Hz |
| Obciążalność ciągła LS-1 EVO+ | 16 A |
| Katalogowe warianty zakończenia sieciowego LS-1 EVO+ | EU Schuko, US NEMA 5-20R, AU AS/NZS 3112 |
| Katalogowe warianty złącza urządzeniowego LS-1 EVO+ | IEC C15, IEC C19 |
| Styki wtyków LS-1 EVO+ | Mosiężne, pokryte rodem |
| Montaż LS-1 EVO+ | Ręczny; skręcane połączenia przewodników z wtykami, bez użycia cyny |
Zawiera przewód LS-1 EVO+. GigaWatt przewiduje również konfigurację PF-2 SE EVO+ z przewodem PowerSync ULTRA, ale jest to inny wariant zestawu.
Producent podaje odrębne odmiany katalogowe 220–240 V AC oraz 110–120 V AC, 50/60 Hz. Nie są to dwa zakresy pracy przypisane jednemu egzemplarzowi.
Nie. Producent opisuje ten tor jako pozbawiony tradycyjnych bezpieczników topikowych i termicznych; ochronę przeciwprzepięciową opiera na iskiernikach plazmowych i warystorach UltraMOV.
