TECHNOLOGIA CST

Aby uzyskać niespotykanie szeroki zakres częstotliwości z kontrolowaną dyspersją.

CST (Coherent Source Transducer) pozwala nam osiągnąć nasz cel dla TAD Reference One: „reprodukcja z kontrolowaną kierunkowością w szerokim zakresie częstotliwości z jednego punktu z jednolitą fazą”. Konstrukcja stożka średniotonowego opiera się na szczegółowych obliczeniach, które skutkują unikalnym kształtem, który zapewnia doskonałe właściwości akustyczne i precyzyjną kontrolę kierunkowości koncentrycznie zamontowanego głośnika wysokotonowego.
Ta konfiguracja ujednolica centrum akustyczne głośnika wysokotonowego i średniotonowego oraz godzi charakterystykę fazową i kierunkową w całym zakresie zwrotnicy. Sterownik CST jest zatem dużym krokiem naprzód dla głośników współosiowych, umożliwiając ultraszeroki zakres reprodukcji od 250 Hz do 100 kHz, wraz z kierunkowością, która starannie tłumi bez zakłóceń we wszystkich pasmach. Rezultatem jest niezwykle czysty i stabilny obraz, szeroka odpowiedź częstotliwościowa i niesamowicie bogata i naturalna reprodukcja. Technologia CST umożliwia niespotykanie szeroki zakres reprodukcji i kontrolę kierunkowości.

BERYL - UNIKALNA TECHNIKA OSADZANIA Z WAPY

Aby osiągnąć niezrównaną jakość i precyzję.

Przetwornik CST

Kopułka głośnika wysokotonowego i stożek średniotonowy wykonane są z berylu, najlżejszego i najsztywniejszego metalu, co czyni go doskonałym materiałem na membrany i może pochwalić się ponad 40-letnią historią osiągnięć TAD. Membrana jest produkowana przy użyciu techniki osadzania z fazy gazowej opracowanej przez TAD i udoskonalanej przez kilka dekad. Zapewniając wytrzymałość i jednorodność w połączeniu z wysoką stratą wewnętrzną, rezultatem jest płynna, doskonała wydajność. Kształt membrany głośnika wysokotonowego został uzyskany przy użyciu zaawansowanej metody optymalizacji opartej na analizie komputerowej HSDOM (Harmonized Synthetic Diaphragm Optimum Method). Dokładnie kontroluje ona drgania różnicowe wytwarzane przez membranę i przesuwa je poza pasmo słyszalne, zapewniając jednolitą odpowiedź do 100 kHz. Duży stożek średniotonowy ma bezpośrednie promieniowanie, membranę berylową z osadzaniem z fazy gazowej. Uzyskany dźwięk jest zadziwiająco przejrzysty, bezpośredni i precyzyjny w szerokim zakresie częstotliwości.

Beryl używany w Reference One jest wytwarzany metodą osadzania z fazy gazowej, unikalną technologią TAD. Zaletą osadzania z fazy gazowej jest to, że cząsteczki są wiązane, zachowując jednocześnie swój skład cząsteczkowy, dzięki czemu ma on zarówno wysoką sztywność, jak i straty wewnętrzne, których nie można sobie wyobrazić jako metalu. Ponadto produkcja berylu metodą osadzania z fazy gazowej jest jedyną na świecie.

TECHNOLOGIA ISO DRIVE

Aby zmaksymalizować potencjał przetwornika CST.

Przetwornik CST jest zamontowany w bardzo sztywnej obudowie, która jest precyzyjnie ukształtowana, aby zminimalizować dyfrakcję emitowanego dźwięku. Aby zmaksymalizować możliwości przetwornika CST, opracowaliśmy nową technologię napędu ISO (izolacji), która obejmuje mechanizm blokujący drgania wytwarzane przez jednostkę przetwornika przed przedostawaniem się do obudowy, co strukturalnie oddziela przetwornik CST od obudowy. Przetwornik TAD CST, dzięki swojej potężnej zdolności napędowej, nie wzbudza obudowy, co zmniejsza promieniowanie dźwięku wtórnego. Ogranicza również wpływ energii z potężnych przetworników basowych. Dostarczanie wyłącznie dźwięku emitowanego z membrany przetwornika CST poprawia rozdzielczość, aby przekazać dokładne szczegóły, umożliwiając na przykład usłyszenie różnic w barwie dźwięku, które subtelnie zmieniają się w zależności od tego, jak wykonawcy grają lub śpiewają, z niezrównaną klarownością.

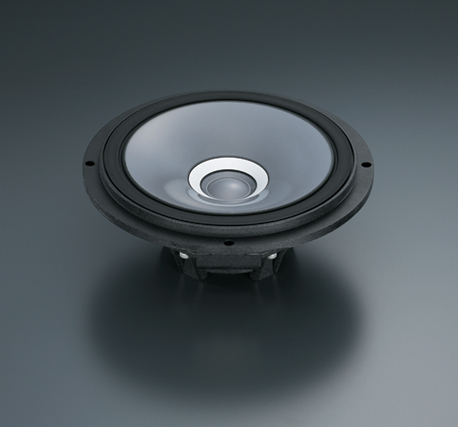

Reference One - CST Driver Unit (Coherent Source Transducer)




PRZETWORNIK BASOWY

25 cm (10 cali) głośnik niskotonowy o najwyższej wytrzymałości wytwarza solidny, dynamiczny bas.

OBWÓD MAGNETYCZNY OFGMS

Aby zrealizować niezwykle dokładny ruch liniowy.

Przetwornik niskotonowy

Aby dopasować szybką reakcję i liniowość mocy przetwornika CST z membraną berylową, staraliśmy się poprawić liniowość reprodukcji niskich tonów przetwornika basowego. Aby poprawnie odtworzyć przebiegi sygnału, zwłaszcza przy dużych wychyleniach, opracowaliśmy obwód magnetyczny krótkiej cewki drgającej OFGMS (Optimized Field Geometry Magnet Structure).

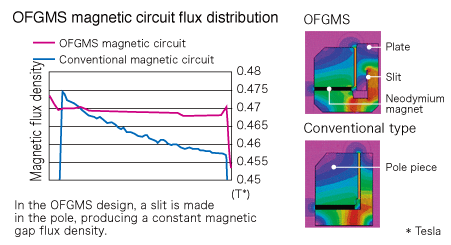

W konwencjonalnym obwodzie magnetycznym rezystancja magnetyczna bieguna wpływa na rozkład gęstości strumienia magnetycznego w szczelinie. Aby uniknąć tego kompromisu, obwód magnetyczny OFGMS ma unikalną szczelinę w górnej płycie, która wyrównuje rozkład ścieżki strumienia i liniuje gęstość strumienia magnetycznego wzdłuż 33 mm (1,29 cala) długości szczeliny. W ten sposób 25-centymetrowy (10-calowy) głośnik niskotonowy osiąga doskonałą zdolność napędową i liniowe charakterystyki napędowe w całym zakresie ruchu 26 mm (1,02 cala).


ZAAWANSOWANA ANALIZA KOMPUTEROWA

Aby uzyskać optymalnie ukształtowane zawieszenie.

Elementy zawieszenia w przetworniku basowym TAD Reference One to połączenie optymalnych kształtów i materiałów obliczonych przy użyciu najnowocześniejszych technik symulacji komputerowej. Przetwornik basowy jest wyposażony w dwa wydajne pająki, które zapewniają spójną, stabilną pracę przy niskich zniekształceniach nawet przy ciągłym wejściu o wysokiej amplitudzie. Otoczenie, które może również znacząco wpływać na jakość dźwięku, jest zbudowane przy użyciu falistego typu podobnego do tych stosowanych w naszych profesjonalnych przetwornikach TAD. Podobnie jak pająk, ten typ otoczenia podtrzymuje stożek podczas dużych wychyleniach, umożliwiając dokładny i stabilny ruch. W rezultacie liniowość zawieszenia, podtrzymującego zespół membrany, została znacznie poprawiona. To podstawa brzmienia TAD Reference One: niezwykle głęboki, czysty bas, który ujawnia pełne poczucie skali i wpływu muzyki.

Jednostka głośnika niskotonowego z technologią Dual Spider



KONSTRUKCJA TRI-LAMINATOWA

Aby zapobiec odkształceniu membrany TLCC, nawet podczas wyjścia basowego o dużej amplitudzie.

Przetwornik basowy TAD Reference One jest napędzany przez powiększoną cewkę drgającą o średnicy 100 mm i duży magnes neodymowy. Aby poradzić sobie z siłą generowaną przez ten silnik, membrana musi być bardzo mocna i sztywna. Udało nam się uzyskać idealne właściwości fizyczne, w tym wytrzymałość korpusu strukturalnego, dzięki zastosowaniu membrany TLCC (Tri-Laminate Composite Cone), która ma unikalną potrójnie laminowaną konstrukcję: rdzeń z piankowego akrylamidu umieszczony z przodu i z tyłu za pomocą ukierunkowanych włókien aramidowych. Aby wyeliminować utratę napędu w celu bardziej wydajnego przenoszenia mocy, nakładka przeciwpyłowa wykorzystuje ten sam materiał. Ponadto, łącząc membranę, nakładkę przeciwpyłową i cewkę drgającą w jednym punkcie, napęd cewki drgającej jest przenoszony bezpośrednio na membranę. Rezultatem jest nie tylko szybka reakcja i czysty bas, ale także dźwięk o niskim zabarwieniu rozciągający się na średnie tony.

Przekrój membrany TLCC

OBUDOWA

Doskonała obudowa SILENT ewoluuje dalej dzięki mistrzowskiemu kunsztowi Tendo Mokko.

OBUDOWA SILENT - UNIKALNA STRUKTURA

Aby podnieść wytrzymałość do najwyższego poziomu.

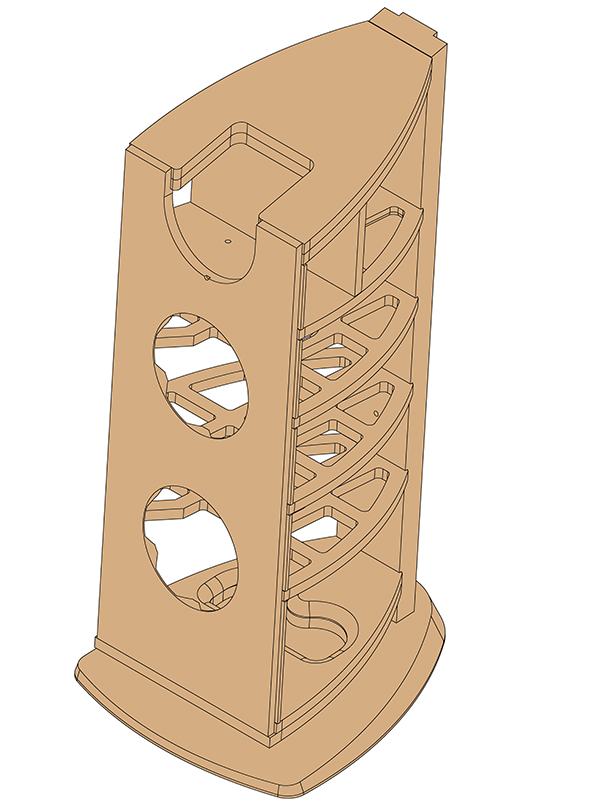

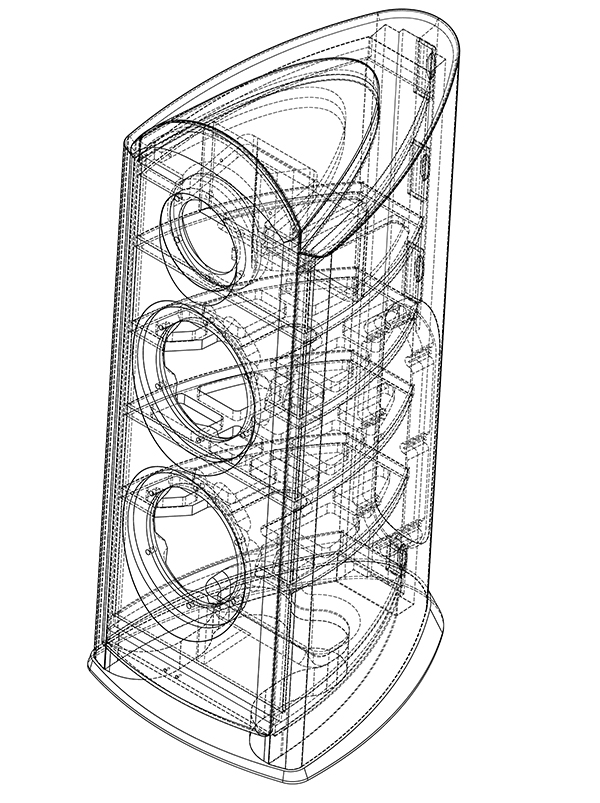

Wewnętrzna struktura obudowy SILENT

Rama i podstawa ze sklejki brzozowej

TAD Reference One ma naszą nową obudowę SILENT (technologia obudowy laminowanej strukturalnie bezwładnej): szczyt eleganckich krzywizn i ogromnej stabilności. Została wykonana ze starannie dobranych materiałów, aby rezonanse były jak najlepsze, aby utrzymać najwyższą wydajność jednostki napędowej. Podstawą naszych wysiłków na rzecz wyeliminowania rezonansu jest solidna konstrukcja obudowy, zainspirowana teorią strukturalną skrzydeł samolotów i statków. Konstrukcja składa się z solidnej ramy ze szkieletem mającym poprzeczną przegrodę ze sklejki brzozowej o grubości 21 mm (0,9 cala). Jest pokryta hybrydą materiałów, które łączą panele boczne o grubości 50 mm (2 cale) wykonane metodą formowania na gorąco przy użyciu wysokiej częstotliwości, przyklejone do paneli ze sklejki obrabianych CNC o maksymalnej grubości 137 mm (5,7 cala). Zastosowanie kształtu łzy, projektu uwzględniającego koncepcję hydrodynamiki w inżynierii akustycznej, minimalizuje anomalie dyfrakcji dźwięku. Wreszcie, dzięki zastosowaniu technologii ABD, czyli techniki, w której dwa przetworniki basowe umieszczone są w taki sposób, aby eliminować powstawanie fal stojących o wyższej częstotliwości wewnątrz obudowy, które negatywnie wpływają na jakość dźwięku, udało nam się stworzyć rewolucyjną obudowę.

Symulowane fale stojące wewnątrz obudowy CST

Symulowane fale stojące wewnątrz obudowy głośnika niskotonowego.

SLANT DESIGN

Aby zapewnić wyjątkową stabilność.

Pochylenie obudowy Reference One o cztery stopnie do tyłu poprawia wyrównanie czasu przetworników. Ponadto położenie siły wytwarzanej przez potężne przetworniki basowe jest umieszczone bezpośrednio nad środkiem ciężkości obudowy. To, wraz z ultraciężką wagą systemu wynoszącą 150 kg i laminowaną hybrydową płytą bazową z aluminium klasy lotniczej i sklejki brzozowej, zapewnia imponująco mocną reprodukcję basów i szczegółową ekspresję. Na koniec, dwa rodzaje kolców, jeden w kształcie stożka, a drugi w kształcie kopuły, zapewniają trzypunktowe wsparcie, gwarantując doskonałą stabilność i kontrolę wibracji, niezależnie od tego, gdzie umieszczone są głośniki.

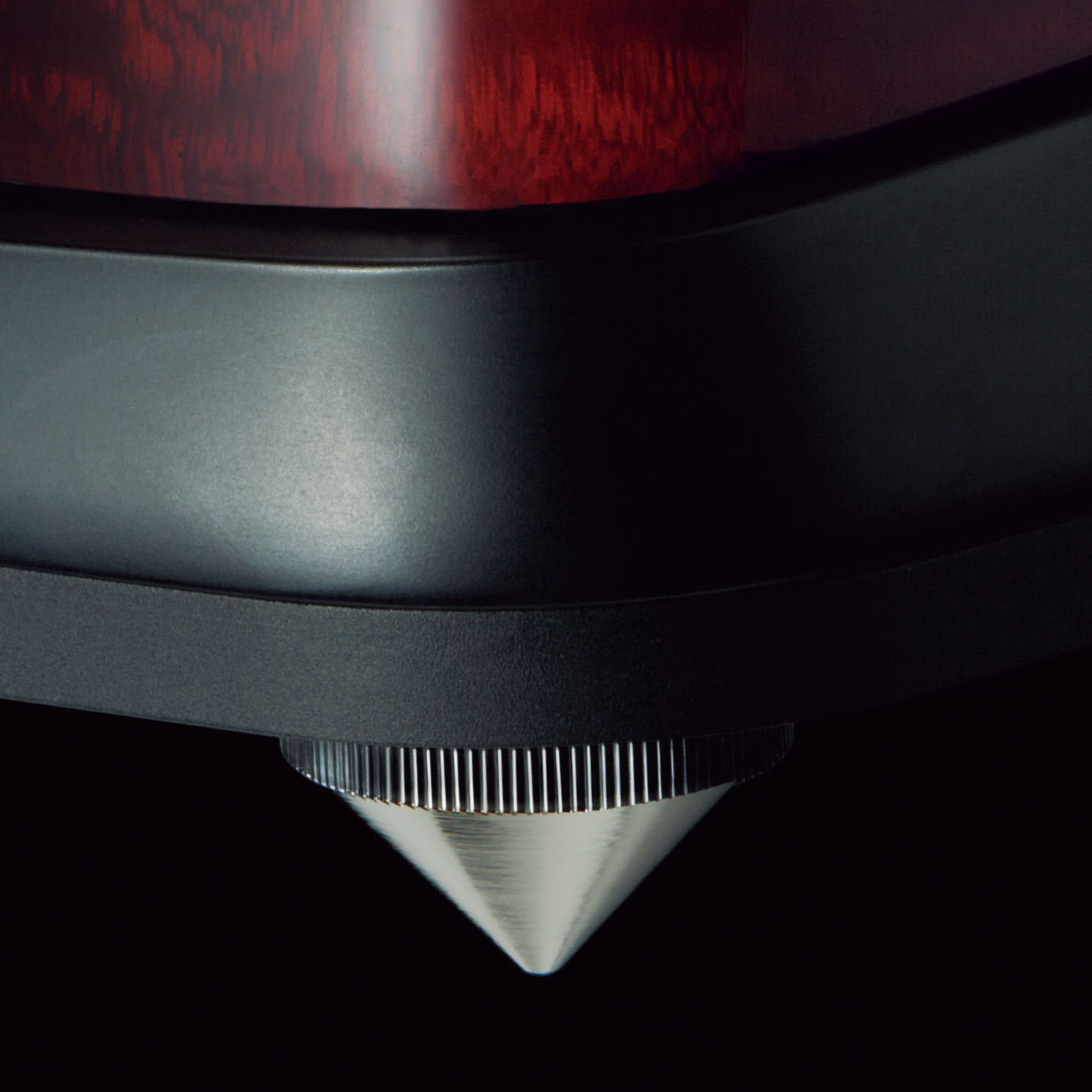

Kolec ze stożkowym wyprofilowaniem

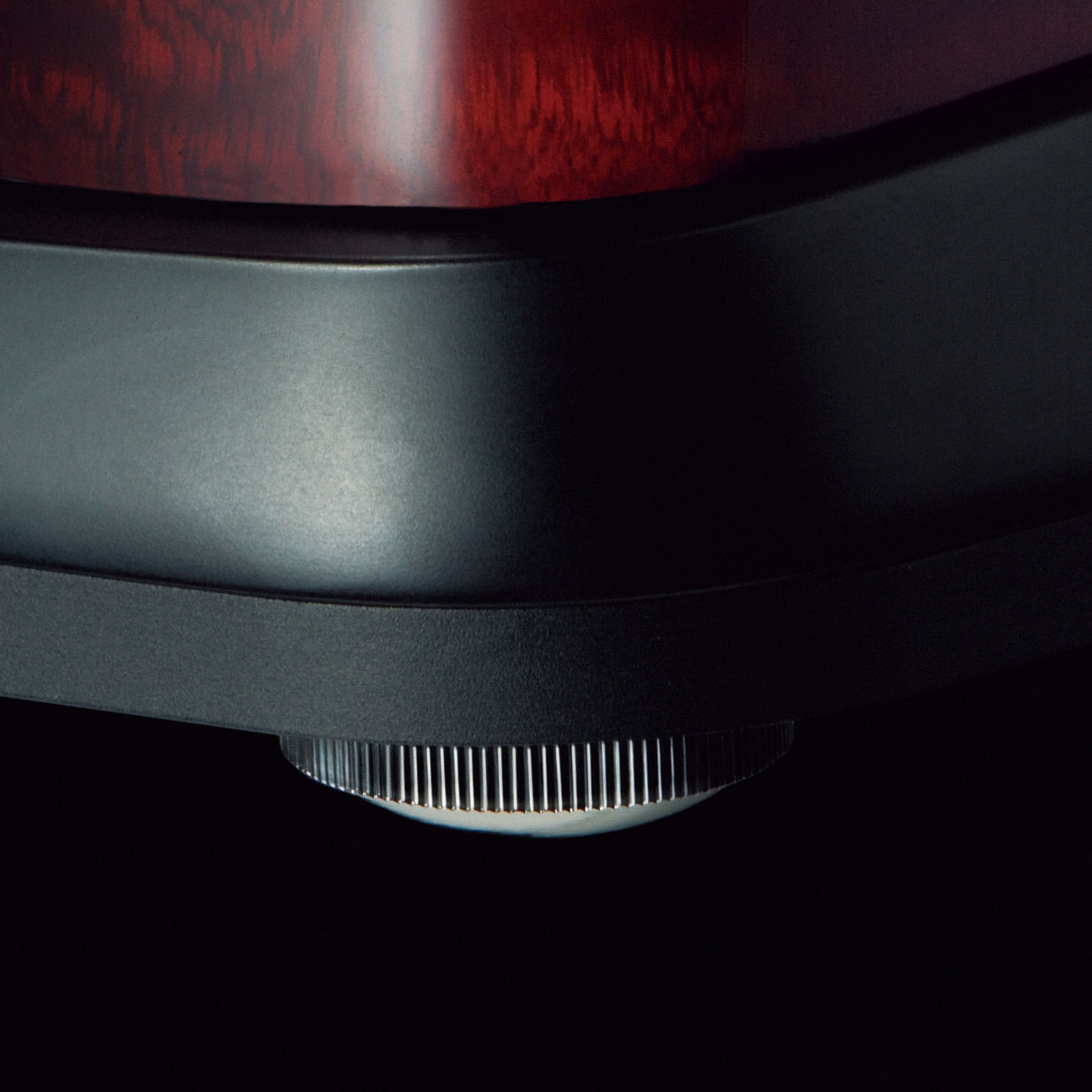

Kolec z zaokrąglonym profilem




SYSTEM PORTU AERODYNAMICZNEGO

Odziedziczona technologia projektowania płynów TAD Horn.

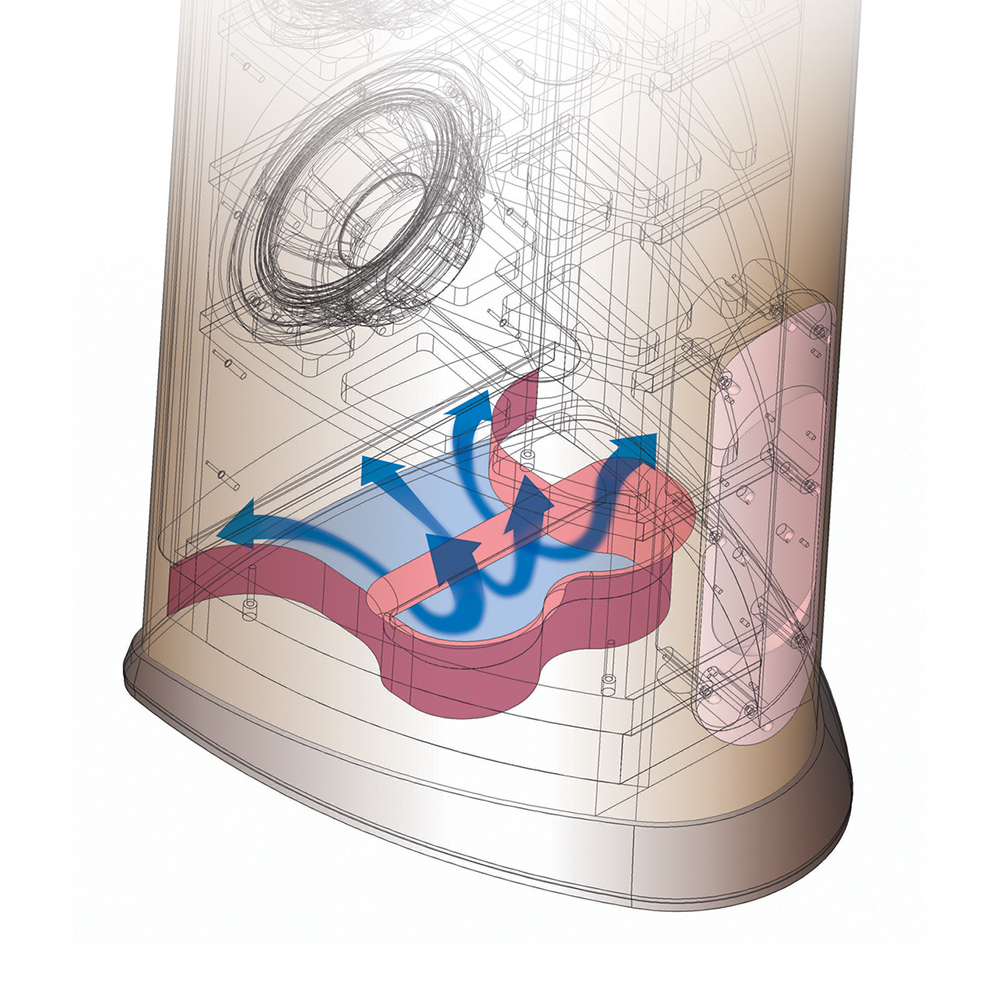

System portu aerodynamicznego

Port bas-refleks wykorzystuje koncepcję projektową przetwornika kompresyjnego i tuby, którą można zobaczyć w systemach TAD używanych przez profesjonalistów. Posiada aerodynamiczny system portu oparty na teorii precyzyjnego projektowania płynów. Jego wydajność jest taka, że ​​nie wytwarza absolutnie żadnego szumu powietrza, nawet gdy jednostka głośnika niskotonowego jest napędzana na granicy zakresu wychylenia. Doskonała kontrola przepływu powietrza i ciśnienia wewnątrz portu w znacznym stopniu przyczynia się do realizacji głębokiej reprodukcji basów z bezprecedensową klarownością.

PIĘKNIE WYKOŃCZONE

Żywe kolory dodatkowo podkreślają kunszt konstrukcji.

Zewnętrzna powierzchnia obudowy wykonana jest z naturalnego drewna Pommele Sapele, które nadaje artystycznego charakteru elegancji dzięki swojemu unikalnemu falistemu wzorowi podobnemu do tego stosowanego w konstrukcji wysokiej klasy szafek i najwyższej klasy instrumentów muzycznych. W procesie wykańczania wykwalifikowani rzemieślnicy skrupulatnie wykonują dziesiątki etapów wykańczania każdej obudowy. Obudowa występuje w dwóch kolorach – Emerald Black i Beryl Red – które pochodzą z berylu, rzadkiej rudy, która jest surowcem używanym do membrany berylowej. Dodaje błyszczący akcent do kolekcji audio użytkownika i wystroju wnętrza dzięki swojej pięknej fakturze unikalnej dla naturalnego drewna i głębokiemu połyskowi z odcieniami kolorów, które emanują elegancją.

Zróżnicowanie kolorów

Emerald Black (TAD-R1TX-EB)

Beryl Red (TAD-R1TX-BR)

TAD X TENDO MOKKO

„Tendo Mokko” to wiodący producent luksusowych mebli w Japonii, założony w Tendo, Yamagata w 1940 roku. Tendo Mokko stworzyło wiele wysoko cenionych mebli, w tym prace z uznanymi na całym świecie projektantami i architektami, takimi jak Sori Yanagi i Kenzo Tange. TAD świętuje swoją pierwszą współpracę z Tendo Mokko. W „SILENT Enclosure” ich kunsztowne techniki rzemiosła artystycznego zostały włączone, podnosząc najwyższe piękno funkcjonalne na jeszcze wyższy poziom.

Artystyczny zamiar, nienaruszony

MATERIAŁY

Starannie dobrane części akustyczne, z których każda jest wynikiem tradycyjnego rzemiosła, ożywają.

OdIzolowane obwody zwrotnicy sekcji basowej, średniotonowej i wysokotonowej eliminują oddziaływania elektryczne i magnetyczne.
Tylny panel z zainstalowaną zwrotnicą wykonany jest z 27 mm (1 cala) grubości aluminium, które działa jak radiator.
Części wykonane na zamówienie obejmują cewki powietrzne, rezystory bezindukcyjne i kondensatory foliowe PP.
Duże, obrabiane maszynowo zaciski głośnikowe mają grubą powłokę ze złota, aby zapewnić niezawodne połączenia.
Wszystkie przewody są starannie prowadzone z dala od części magnetycznych, aby zapobiec pogorszeniu jakości dźwięku z powodu zniekształceń magnetycznych.
System głośników i wszystkie jednostki napędowe podlegają również ścisłej kontroli jakości na podstawie numerów seryjnych.

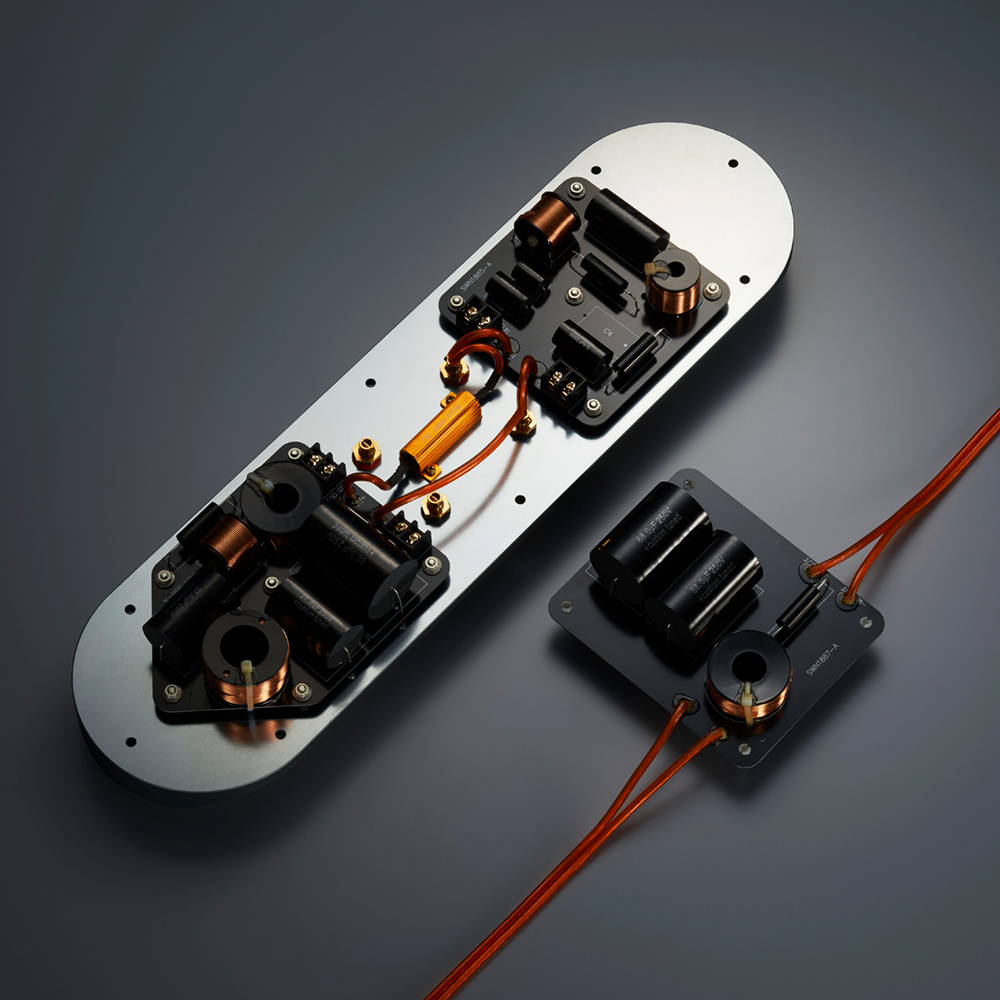

Zwrotnica - sekcja przetwornika CST

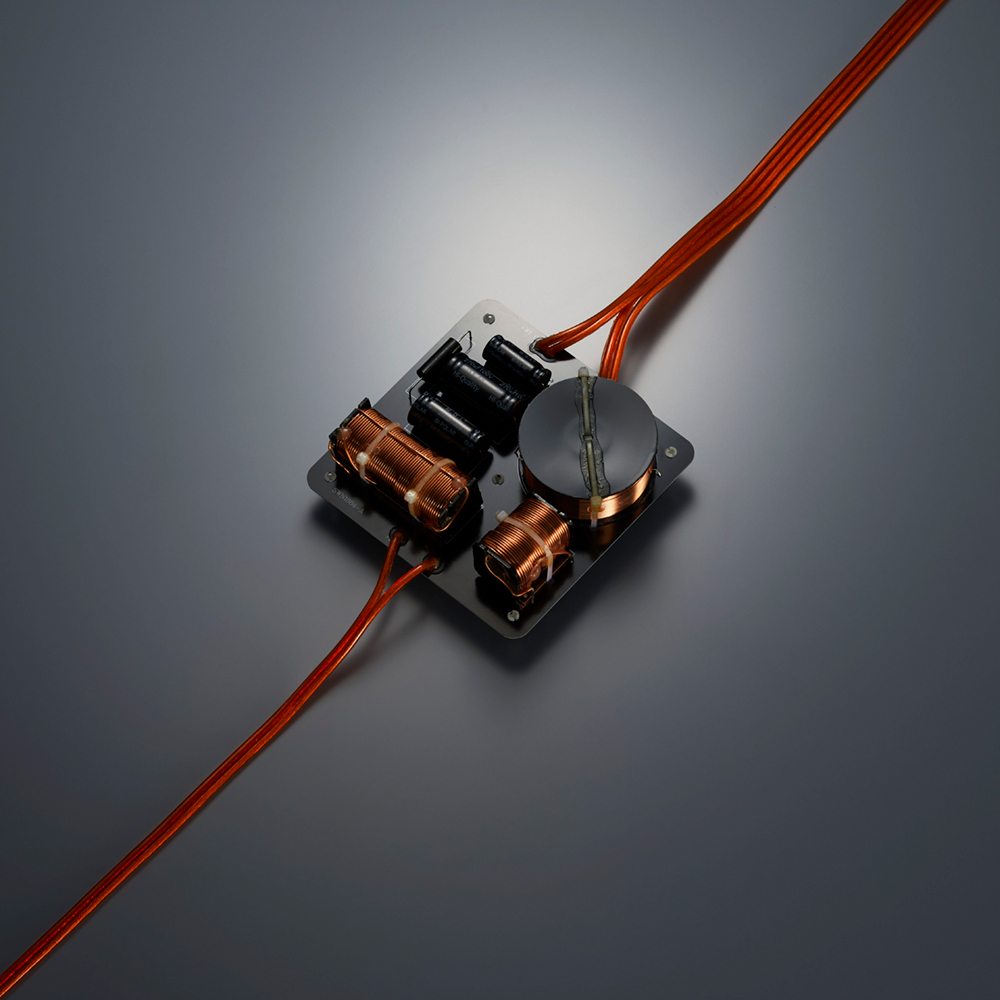

Zwrotnica - sekcja basowa

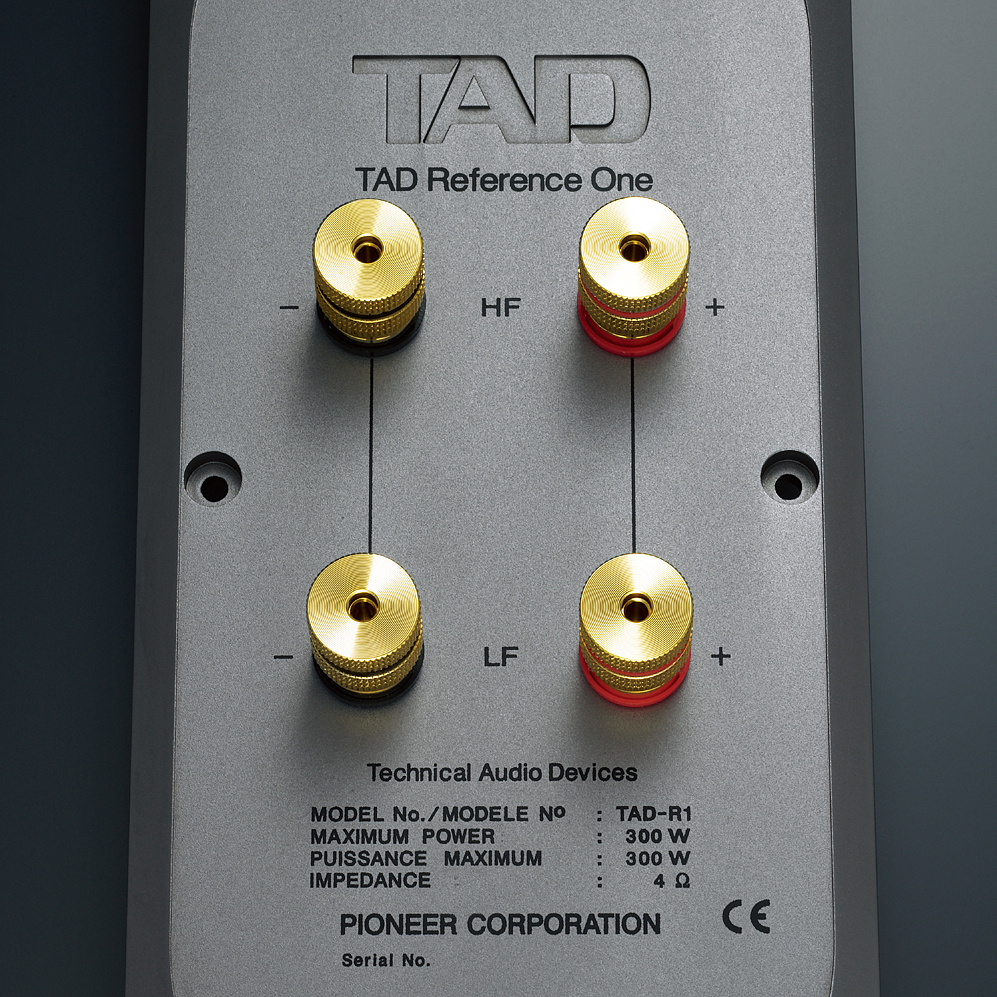

Duże, obrabiane maszynowo terminale głośnikowe

SPECYFIKACJA:

Model nr

TAD-R1TX-BR, TAD-R1TX-EB

Typ

Trójdrożny, podłogowy z obudową bas-refleks

Przetworniki

Niskotonowe: 25 cm (10 cali) x 2

Średniotonowy / wysokotonowy: koncentryczny 16 cm (6 1/2 cala) MF / 3,5 cm (1 3/8 cala) HF

Dane dotyczące wydajności

Pasmo przenoszenia: 21 Hz do 100 kHz

Częstotliwości podziału zwrotnicy: 250 Hz i 2 kHz

Biegunowość jednostki: LF (+), MF (+), HF (+)

Maksymalna moc wejściowa: 300 W

Czułość: 90 dB (2,83 V przy 1 m)

Impedancja znamionowa: 4 Ω

Dane fizyczne

Waga: 150 kg

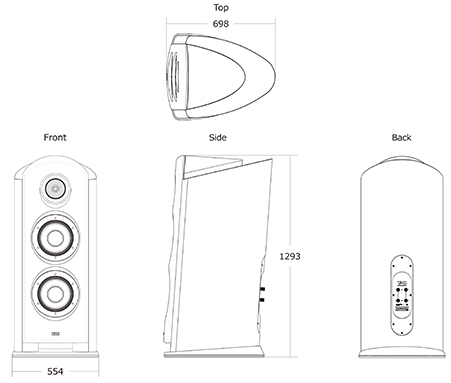

Wymiary SxWxG: 554 × 1293 × 698 mm

Akcesoria
Zworki ｘ 2, ściereczka czyszcząca, klucz imbusowy, instrukcja obsługi, osłona ochronna głośnika niskotonowego x 2
