Matrix SC-1 – referencyjne źródło zegara 10 MHz dla precyzyjnej synchronizacji

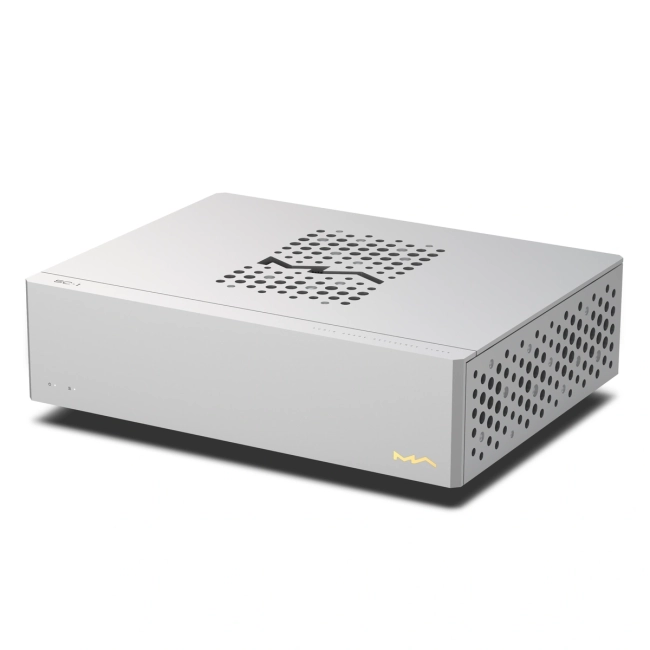

Matrix SC-1 to audiofilskie źródło zegara referencyjnego zaprojektowane dla systemów, w których streamer, DAC lub odtwarzacz CD korzysta z wejścia zsynchronizowanego zegara referencyjnego. Jeśli budujesz tor oparty na wysokiej precyzji transmisji cyfrowej, SC-1 dostarcza stabilny sygnał 10,000 MHz z czterech niezależnie buforowanych wyjść BNC. Konstrukcja bazuje na wykonanym na zamówienie module OCXO z kryształem SC-cut, pracującym w kontrolowanej temperaturze. Dzięki temu urządzenie ogranicza wpływ zmian temperatury otoczenia na szum fazowy i jitter. Matrix Audio zadbał również o liniowe zasilanie z automatyczną detekcją napięcia, system absorpcji drgań CBVB oraz czytelną sygnalizację stanu pracy na panelu przednim.

Dla kogo jest ten produkt?

Matrix SC-1 jest przeznaczony dla użytkowników zaawansowanych systemów cyfrowych, którzy mają urządzenia z wejściem zegara referencyjnego 10 MHz i chcą zasilić je wspólnym, stabilnym sygnałem synchronizacji.

Najważniejsze zalety

• Precyzyjny generator OCXO z kryształem SC-cut. Sercem SC-1 jest wykonany na zamówienie oscylator OCXO, czyli Oven-Controlled Crystal Oscillator. Kryształ pracuje w komorze o kontrolowanej temperaturze, co pomaga utrzymać stabilne warunki pracy.

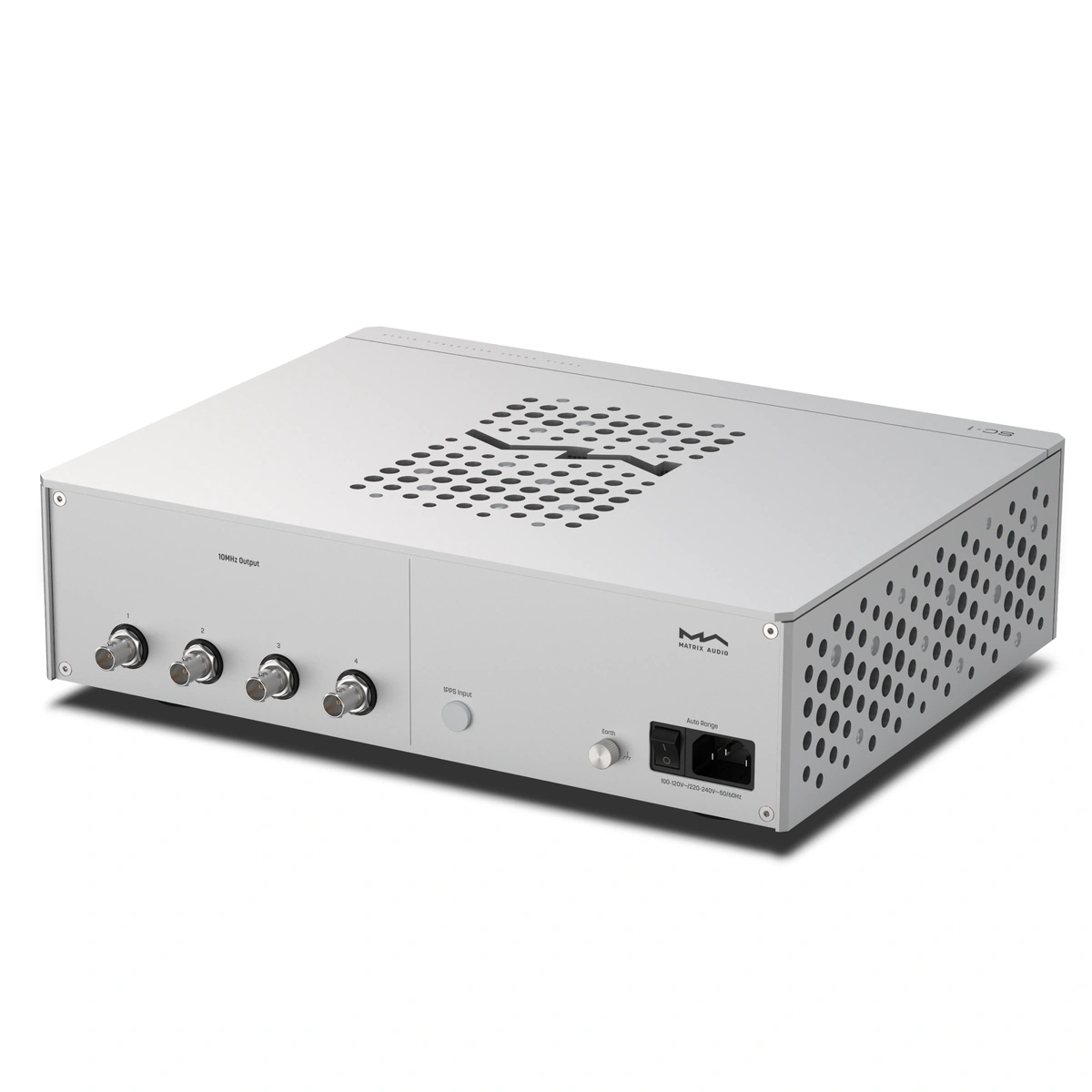

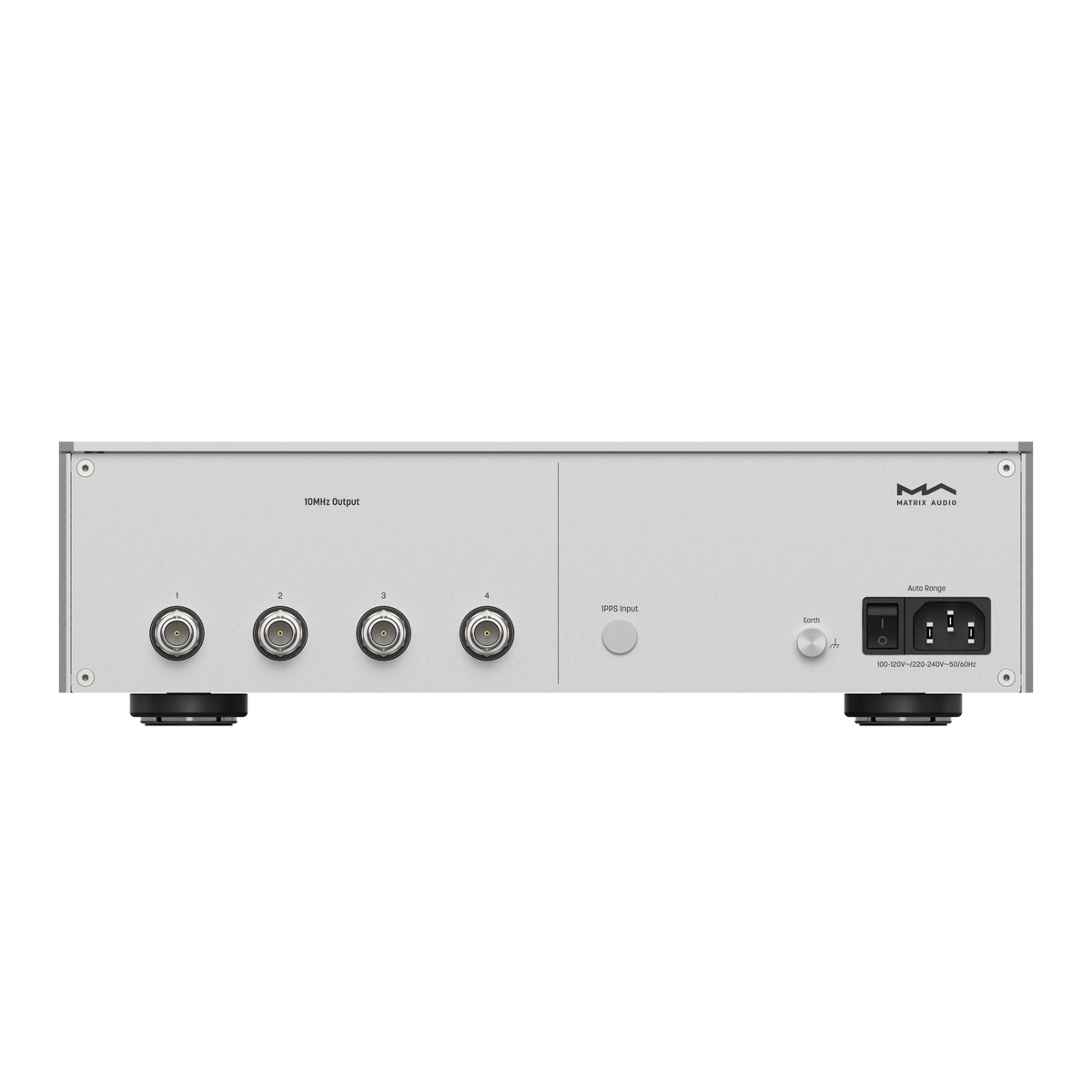

• Cztery niezależnie buforowane wyjścia BNC. Wszystkie wyjścia są prowadzone z tego samego źródła zegara, ale każde ma własny układ buforujący. Pozwala to korzystać z jednego lub kilku wyjść jednocześnie przy zachowaniu stabilnej impedancji wyjściowej.

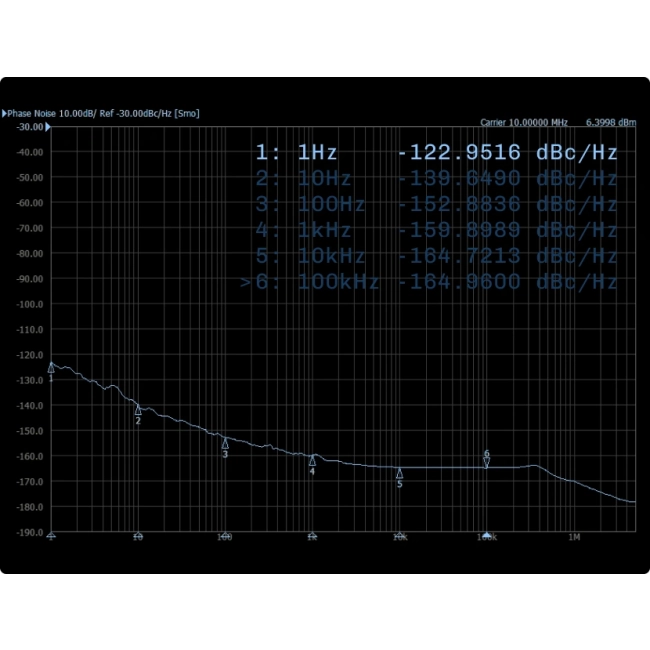

• Bardzo niski szum fazowy na wyjściu. SC-1 osiąga szum fazowy nie gorszy niż -118 dBc/Hz przy 1 Hz, mierzony na porcie wyjściowym urządzenia. To istotne, ponieważ producent podaje parametr dla realnego wyjścia, a nie wyłącznie dla samego modułu OCXO.
• Dwa warianty przebiegu wyjściowego. Urządzenie może być skonfigurowane fabrycznie z wyjściem sinusoidalnym lub prostokątnym. Według producenta przebieg prostokątny jest szczególnie rekomendowany, ponieważ zapewnia wyższą dokładność blokowania niż sinusoidalny.
• Wejście referencyjne 1PPS do kalibracji. Na tylnym panelu przewidziano terminal wejściowy 1PPS dla zewnętrznego źródła sygnału sekundowego. Po jego podłączeniu urządzenie wykonuje automatyczną kalibrację, a stan procesu jest sygnalizowany diodą LED.

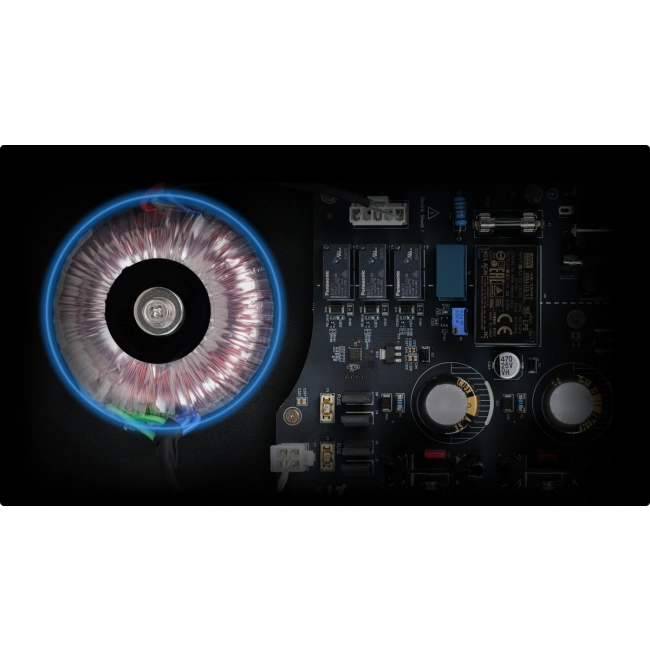

• Liniowe zasilanie z automatyczną detekcją napięcia. SC-1 obsługuje zakres AC 100–120 V lub AC 220–240 V przy 50/60 Hz z automatyczną adaptacją. Oddzielne, wielostopniowe układy regulacji zasilają niezależnie obwód kontroli komory grzewczej oraz obwód zegara.

Technologia i detale

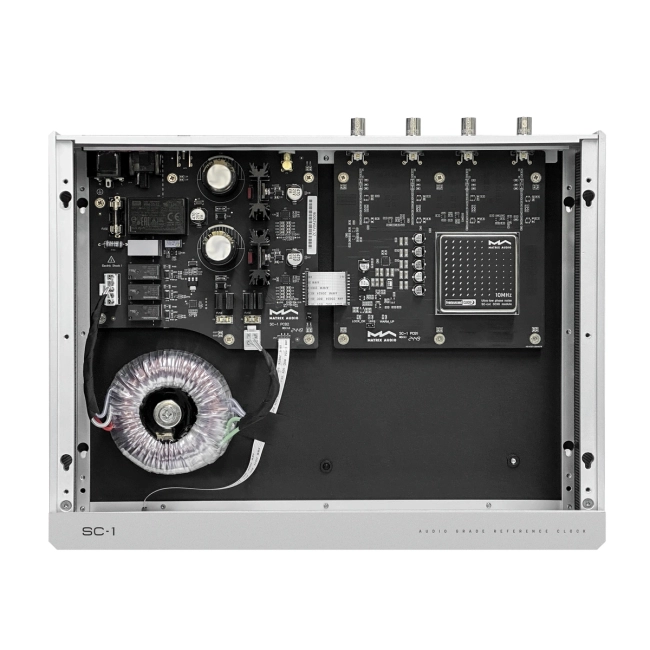

Matrix SC-1 został zaprojektowany jako wyspecjalizowany generator zegara referencyjnego 10,000 MHz. Zastosowany moduł OCXO wykorzystuje kryształ SC-cut, którego wykonanie jest bardziej złożone, ale według producenta pozwala uzyskać korzystne właściwości w zakresie szumu fazowego oraz starzenia. Komora grzewcza utrzymuje kryształ w stabilnym środowisku termicznym, co zmniejsza wpływ wahań temperatury otoczenia na pracę zegara. Czas rozgrzewania wynosi poniżej 5 minut przy 25°C, a o jego statusie informuje dioda LED na przednim panelu: podczas nagrzewania miga, a po zakończeniu świeci światłem ciągłym.

Wyjścia SC-1 są równie ważne jak sam oscylator. Producent podkreśla, że praktyczną wartość ma pomiar szumu fazowego na porcie wyjściowym, ponieważ układy buforujące mogą wpływać na końcowy rezultat. W SC-1 cztery porty BNC mają niezależne bufory sterujące, dzięki czemu każde wyjście otrzymuje stabilny sygnał z tego samego źródła. Impedancja wyjściowa wynosi 50 Ω, poziom wyjściowy to 0,5 Vrms dla przebiegu sinusoidalnego lub 1 Vrms dla przebiegu prostokątnego, a jitter zmierzony na wyjściu wynosi 20 fs w zakresie 1–100 Hz.

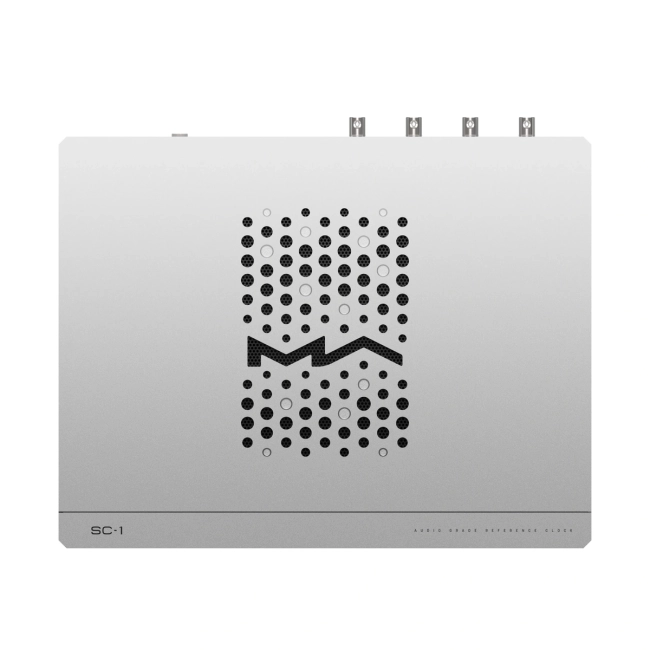

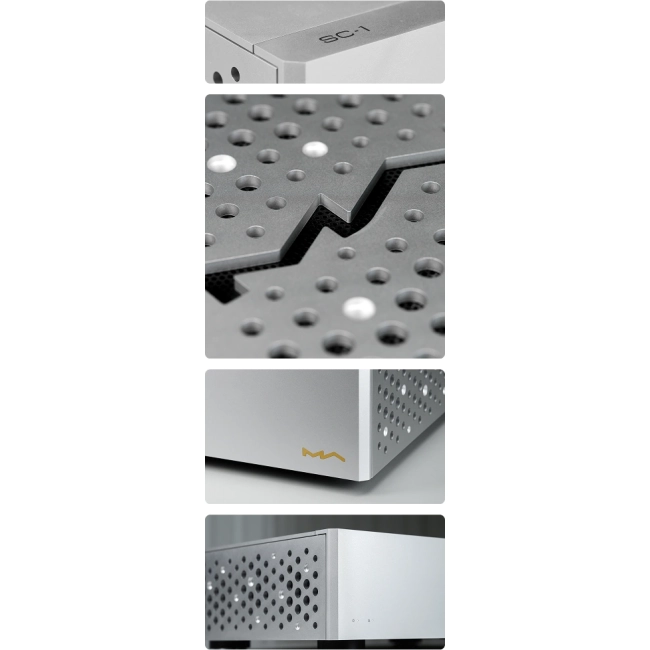

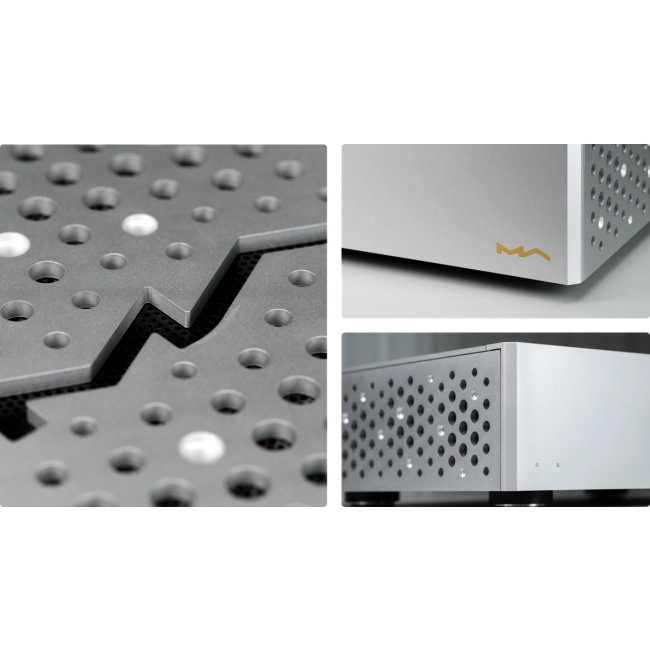

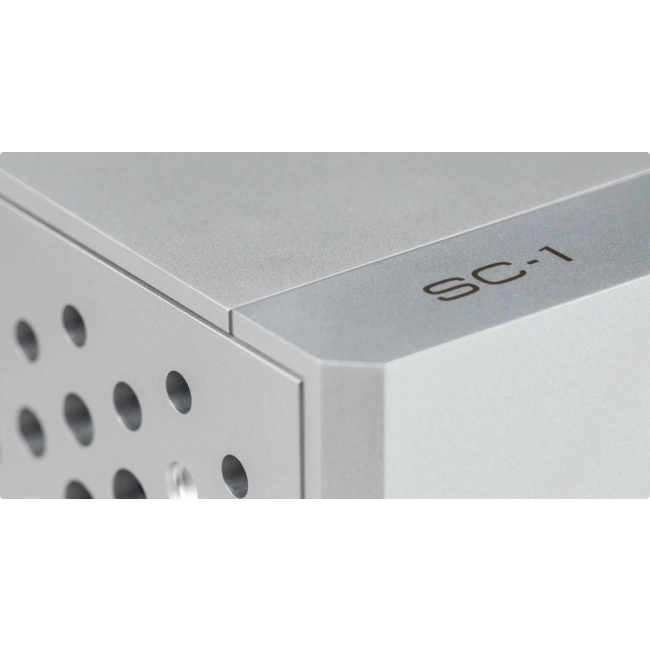

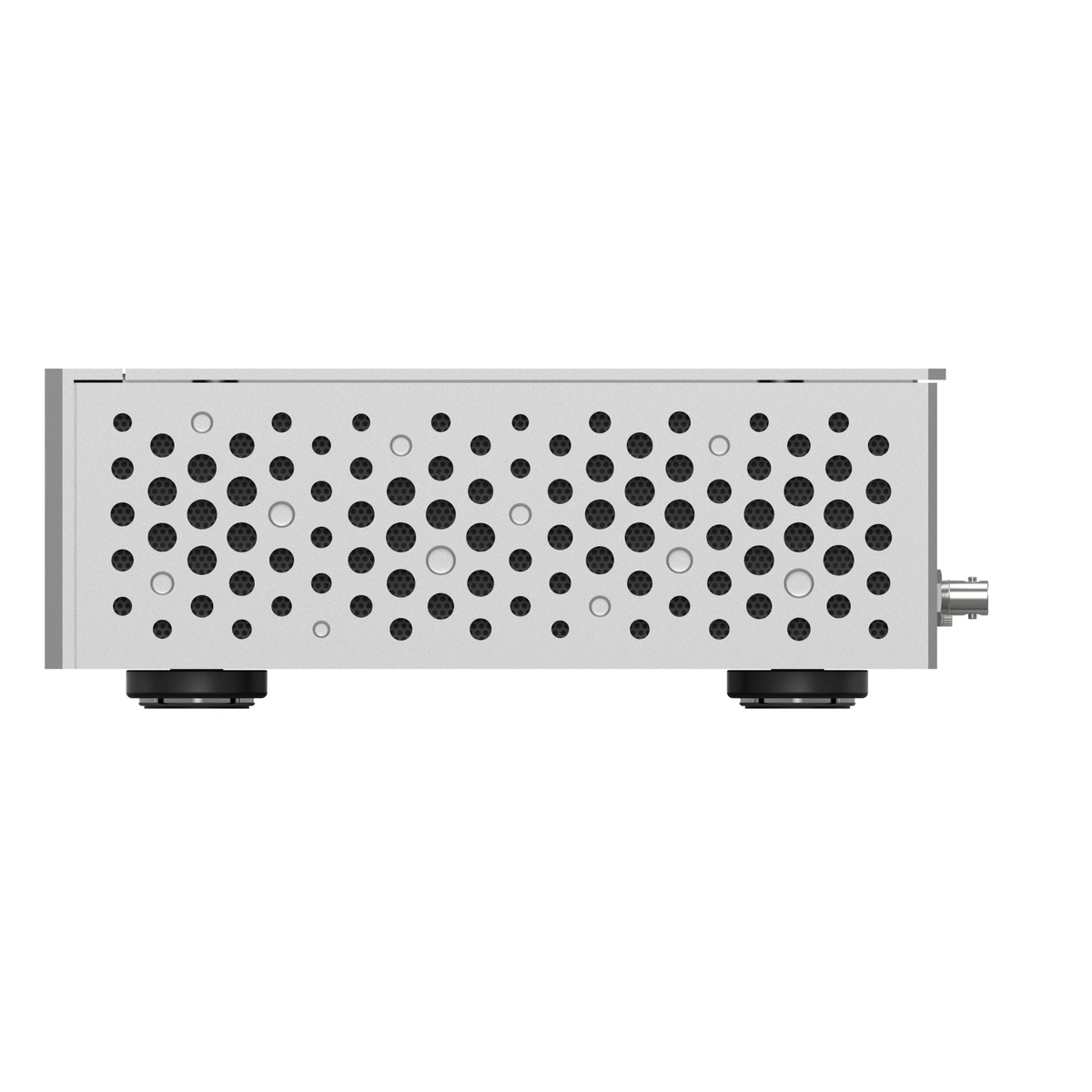

W konstrukcji uwzględniono także stabilność mechaniczną i zasilającą. Stopki Matrix Audio CBVB mają ograniczać wpływ zewnętrznych drgań na pracę urządzenia. Liniowy zasilacz automatycznie wykrywa napięcie wejściowe i przełącza uzwojenia transformatora, a zabezpieczenia nadnapięciowe i podnapięciowe czuwają nad stabilną pracą. Całość zamknięto w obudowie zgodnej z językiem wzorniczym Matrix Audio, z perforacjami i charakterystycznie profilowanymi krawędziami.

Dane techniczne

FAQ

Czy Matrix SC-1 ma cztery niezależne wyjścia zegara?

Tak. Urządzenie ma 4 wyjścia BNC z niezależnymi buforami sterującymi, a wszystkie wyjścia są prowadzone z tego samego źródła zegara.

Czy przebieg wyjściowy można przełączać samodzielnie?

Producent podaje, że SC-1 występuje z przebiegiem sinusoidalnym lub prostokątnym, a konfiguracja jest ustalana fabrycznie zgodnie z wymaganiami. Nie potwierdzono użytkowego przełączania przebiegu z poziomu urządzenia.

Jak długo trwa rozgrzewanie zegara?

Czas rozgrzewania wynosi poniżej 5 minut przy temperaturze 25°C. Status rozgrzewania pokazuje dioda LED na przednim panelu.

Z jakimi urządzeniami można używać SC-1?

SC-1 jest przeznaczony do streamerów, DAC-ów i odtwarzaczy CD wyposażonych w wejścia zsynchronizowanego zegara referencyjnego. Przed zakupem warto sprawdzić, czy Twoje urządzenie obsługuje zewnętrzny zegar 10 MHz oraz odpowiedni typ połączenia.
