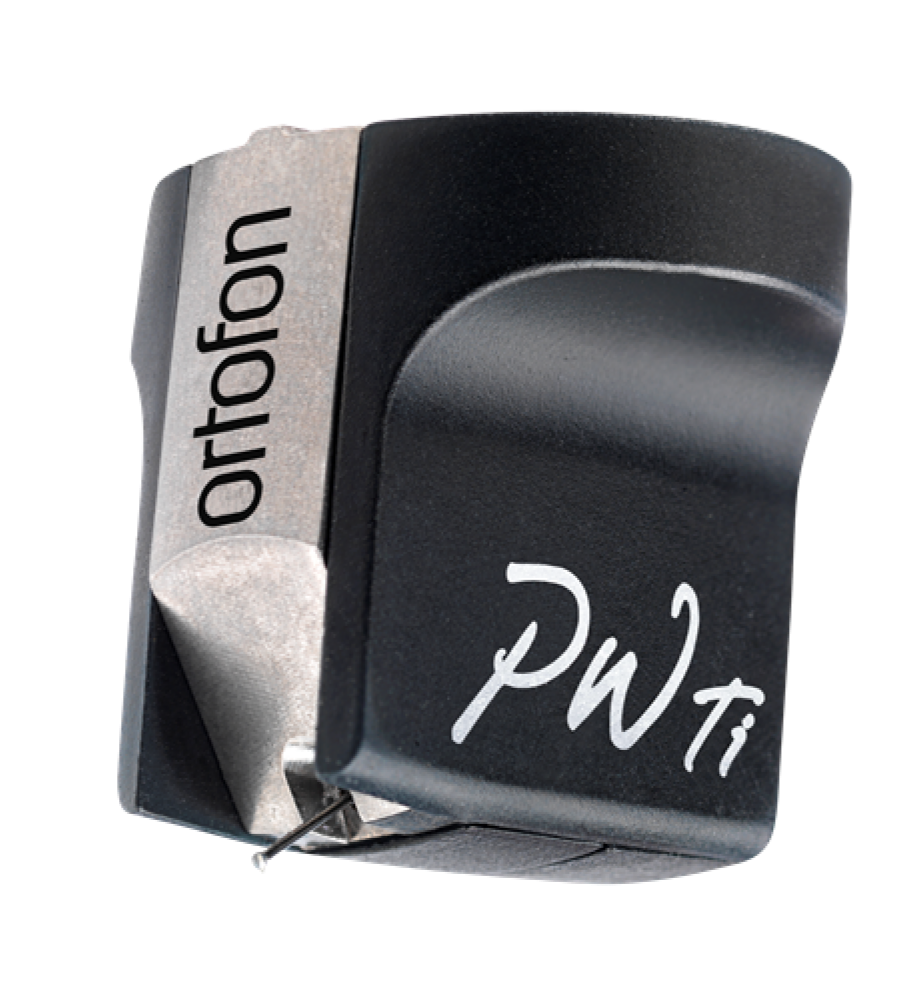

Ortofon Windfeld-Ti, oznaczana przez producenta jako MC Windfeld Ti, to stereofoniczna wkładka z ruchomą cewką. Jej konstrukcja łączy tytanowy element korpusu wykonany metodą Selective Laser Melting ze stalą nierdzewną. Ortofon wykorzystuje te materiały, aby zwiększyć sztywność korpusu i ograniczyć niepożądane drgania podczas odczytu płyty.
Za kontakt z rowkiem odpowiada diament Nude Ortofon Replicant 100 osadzony na borowym wsporniku. W generatorze pracują cewki Aucurum, a układ Wide Range Damping pomaga kontrolować rezonanse. To propozycja dla Ciebie, jeśli szukasz zaawansowanej wkładki MC i możesz poświęcić uwagę dokładnemu montażowi oraz dopasowaniu toru gramofonowego.
Windfeld-Ti jest przeznaczona dla użytkownika gramofonu z mocowaniem wkładki w standardzie ½ cala, który chce korzystać z precyzyjnego szlifu igły i ma tor odpowiedni dla niskopoziomowej wkładki MC. Jej możliwości warto wykorzystać przy starannym ustawieniu geometrii, nacisku i ramienia.
Tytanowy element korpusu powstaje metodą Selective Laser Melting, w której materiał łączy się warstwami. Ortofon wiąże tę konstrukcję ze sztywnością i tłumieniem drgań; korpus zawiera również stal nierdzewną. Część mocująca opiera się na główce ramienia w trzech zdefiniowanych punktach.
Nude Ortofon Replicant 100 to diamentowa końcówka odczytująca rowek, natomiast bor tworzy wspornik, który przenosi jej ruch do generatora. Kształt igły sprzyja dokładnemu kontaktowi ze ściankami rowka, dlatego geometria montażu ma szczególne znaczenie.
Cewki nawinięto przewodem Aucurum z pozłacanej miedzi beztlenowej 6NX. Generator zawiera kompaktowy magnes neodymowy oraz twornik wykonany ze stopu o mniejszej magnetyczności niż zwykłe żelazo.
Element FSE stabilizuje pole magnetyczne generatora. Ortofon stosuje go jako część konstrukcji mającej wspierać precyzję pracy wkładki przy odtwarzaniu sygnału z obu kanałów.
Układ WRD wykorzystuje platynowy krążek umieszczony między dwoma gumowymi absorberami o różnych właściwościach. Jego zadaniem jest kontrola rezonansów w szerokim zakresie pracy wkładki.
Windfeld-Ti ma napięcie wyjściowe 0,2 mV, dlatego potrzebuje toru odpowiedniego dla wkładki MC. Możesz użyć aktywnego przedwzmacniacza MC albo właściwie dobranego transformatora step-up.
Przy konfiguracji uwzględnij zalecaną impedancję obciążenia powyżej 10 Ω. Podłączając przewody, przypisz czerwony styk do sygnału prawego kanału, zielony do jego masy, biały do sygnału lewego kanału, a niebieski do jego masy.
Wkładka ma mocowanie ½ cala, co pozwala zamontować ją w główce ramienia obsługującej ten standard. Osłona igły pomaga chronić diament i wspornik podczas pracy przy wkładce.
Zakładaj osłonę na czas montażu i demontażu. Dobierz długość śrub do grubości główki: zbyt długie mogą oprzeć się wewnątrz wkładki i uniemożliwić jej prawidłowe zamocowanie.
Producent określa zakres siły nacisku na 2,0–2,5 g i zaleca 2,3 g. Oprócz nacisku ustaw geometrię wkładki, azymut, antyskating i wysokość ramienia.
Przy zalecanym nacisku punktem wyjścia do ustawienia kąta SRA jest ramię równoległe do powierzchni płyty; instrukcja wskazuje SRA około 92°. Antyskating ustaw odpowiednio do zalecanej siły nacisku, a ewentualne korekty wysokości ramienia wykonuj ostrożnie.
Do czyszczenia igły Ortofon dołącza szczoteczkę z włókna. Pozwala ona usuwać zanieczyszczenia z końcówki bez stosowania płynów.
Prowadź szczoteczkę wzdłuż wspornika, w kierunku końcówki igły. Nie używaj rozpuszczalników: producent ostrzega, że mogą uszkodzić spoiwo igły oraz wewnętrzne elementy wkładki. Gdy wkładka nie jest używana, zakładaj osłonę igły.
| Parametr | Wartość |
|---|---|
| Typ | Stereofoniczna wkładka gramofonowa MC |
| Mocowanie | Standard ½ cala |
| Napięcie wyjściowe przy 1 kHz, 5 cm/s | 0,2 mV |
| Balans kanałów przy 1 kHz | 0,5 dB |
| Separacja kanałów przy 1 kHz | >25 dB |
| Separacja kanałów przy 15 kHz | 20 dB |
| Charakterystyka częstotliwościowa 20 Hz–20 kHz | +2/−1 dB |
| Zakres częstotliwości przy −3 dB | 10 Hz–50 kHz |
| Zdolność śledzenia przy 315 Hz i zalecanym nacisku | 90 µm |
| Podatność dynamiczna boczna | 13 µm/mN |
| Wspornik igły | Borowy |
| Igła | Diament Nude Ortofon Replicant 100 |
| Promień końcówki igły r/R | 5/100 µm |
| Przewód cewek | Aucurum, pozłacana miedź beztlenowa 6NX |
| Magnes | Neodymowy |
| Zakres siły nacisku | 2,0–2,5 g (20–25 mN) |
| Zalecana siła nacisku | 2,3 g (23 mN) |
| Kąt śledzenia | 23° |
| Docelowy kąt SRA według instrukcji | Około 92° |
| Rezystancja DC / impedancja wewnętrzna | 7 Ω |
| Zalecana impedancja obciążenia | >10 Ω |
| Materiały korpusu | Tytan formowany metodą SLM i stal nierdzewna |
| Kolor | Tytanowy/czarny |
| Masa wkładki | 11 g |
| Rozstaw osi otworów montażowych | 12,7 mm |
| Średnica otworów montażowych | 2,5 mm |
| Szerokość korpusu | 18,5 mm |
| Długość korpusu bez pinów / z pinami | 19,5 mm / 19,5 mm |
| Odległość końcówki igły od osi otworów | 9,5 mm |
| Wysokość od końcówki igły do powierzchni montażowej | 18,0 mm |
| Wyposażenie według instrukcji | Osłona igły, przewody połączeniowe, szczoteczka z włókna, trzy pary śrub montażowych |
Instrukcja wymienia osłonę igły, przewody połączeniowe, szczoteczkę z włókna oraz trzy pary śrub montażowych. Różne pary śrub pomagają dobrać ich długość do główki ramienia.
Tak. Producent zaleca główkę LH-6000 do MC Windfeld Ti; jest to wskazanie dotyczące akcesorium, a nie element wyposażenia wkładki.
Uwzględnij masę wkładki 11 g i jej podatność dynamiczną boczną 13 µm/mN, a także parametry ramienia, w tym jego masę efektywną. Same parametry wkładki nie wystarczą do określenia zgodności z każdym ramieniem.
