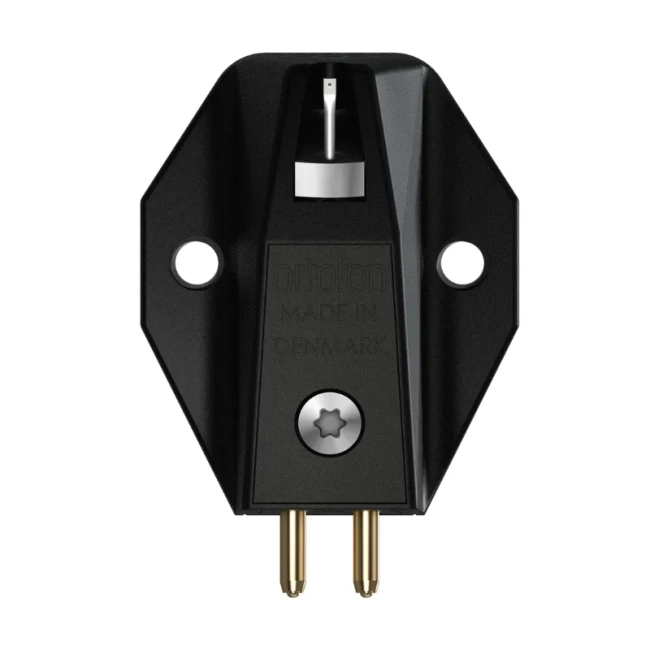

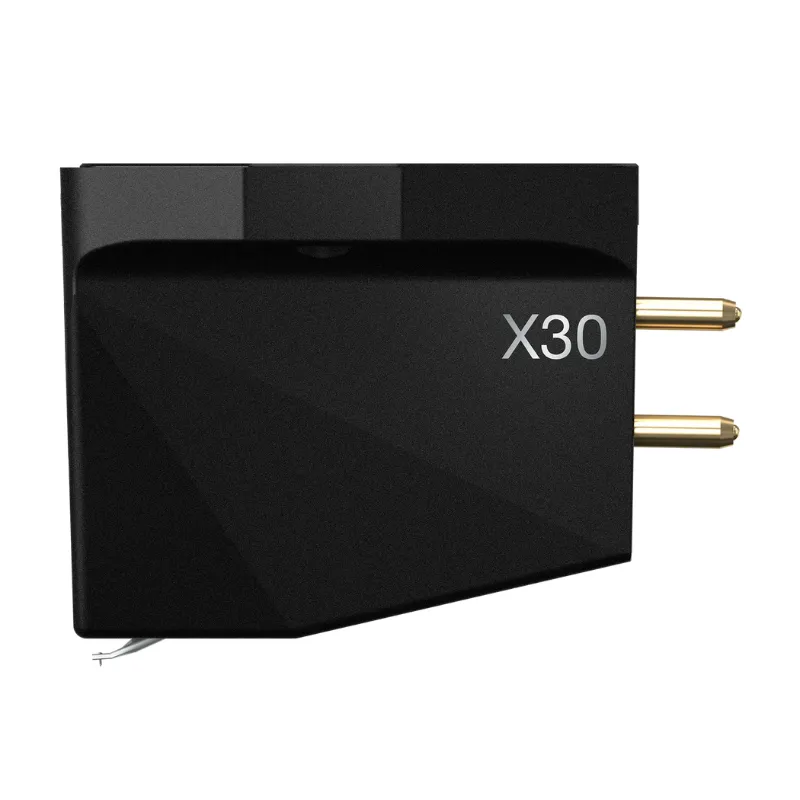

Ortofon MC X30 to wkładka gramofonowa typu Moving Coil z serii MC X. Łączy nieoprawiony diamentowy grot o szlifie Fine-Line z aluminiowym wspornikiem igły, cewkami nawijanymi drutem ze srebra o wysokiej czystości oraz układem magnetycznym opracowanym dla tej serii. To konstrukcja dla Ciebie, jeśli chcesz świadomie dobrać wkładkę MC do ramienia i toru gramofonowego, zamiast kierować się wyłącznie typem igły.
Stalowa rama o strukturze plastra miodu powstaje metodą formowania wtryskowego metalu MIM i jest poddawana obróbce powierzchniowej PVD. W MC X30 rozwiązania mechaniczne, tłumienie ruchu cewek i układ magnetyczny współpracują podczas odczytu rowka. Aby wykorzystać wkładkę w swoim systemie, uwzględnij jej wymagania dotyczące wzmocnienia, obciążenia oraz ustawienia nacisku igły.
MC X30 jest dla Ciebie, jeśli budujesz tor analogowy z wkładką MC i możesz dobrać do niej odpowiedni przedwzmacniacz gramofonowy lub transformator podwyższający. Standardowe mocowanie 1/2 cala ułatwia uwzględnienie jej przy wyborze kompatybilnego ramienia.
Rama o strukturze plastra miodu jest wykonywana ze stali metodą formowania wtryskowego metalu, a po formowaniu i spiekaniu poddawana obróbce powierzchniowej PVD. To rozwiązania konstrukcyjne ramy wkładki, a nie oznaczenie materiału diamentowej igły czy wspornika.
Ortofon stosuje jednoczęściowy cylinder biegunowy zintegrowany z tylnym jarzmem magnesu. Jest to element układu, w którym ruch cewek przekształcany jest w sygnał elektryczny.
Opracowane przez Ortofon gumowe elementy tłumią ruch cewek. To część mechanicznego działania wkładki, współpracująca z jej układem magnetycznym podczas odtwarzania.
Drut cewek wykonano ze srebra o wysokiej czystości. Polska karta modelu określa układ MC X30 jako system czterech cewek.
Grot stanowi nieoprawiony diament o szlifie Fine-Line, osadzony na aluminiowym wsporniku. Rozróżnienie tych elementów ma znaczenie: wspornik igły jest częścią wkładki, a nie ramieniem gramofonu.
Napięcie wyjściowe MC X30 wynosi 0,4 mV, dlatego potrzebuje toru zapewniającego odpowiednie wzmocnienie sygnału wkładki MC.
Wybierz przedwzmacniacz obsługujący wkładki MC albo odpowiedni transformator podwyższający. Przy doborze obciążenia uwzględnij zalecaną rezystancję powyżej 50 Ω; rezystancja wewnętrzna wkładki, wynosząca 6 Ω, jest innym parametrem.
MC X30 korzysta ze standardowego mocowania 1/2 cala. Po zamontowaniu prawidłowe ustawienie wkładki ma znaczenie dla śledzenia rowka i poziomu zniekształceń.
Ustaw nacisk igły na zalecane 2,0 g, a następnie sprawdź geometrię wkładki, azymut i antyskating. Przy doborze ramienia weź pod uwagę również masę wkładki i jej podatność dynamiczną poprzeczną.
Kolory przewodów identyfikują kanały i ich połączenia: czerwony oraz zielony odpowiadają kanałowi prawemu, a biały i niebieski lewemu.
Podłącz czerwony przewód do sygnału prawego kanału, zielony do jego powrotu, biały do sygnału lewego kanału, a niebieski do jego powrotu. Takie rozróżnienie ułatwia uniknięcie zamiany kanałów podczas montażu.
Osłona ogranicza ryzyko przypadkowego uszkodzenia igły i wspornika, gdy wkładka nie jest używana. Ortofon przestrzega przed czyszczeniem igły oraz wspornika rozpuszczalnikami.
Zakładaj osłonę po zakończeniu użytkowania. Do czyszczenia igły używaj delikatnej szczoteczki, prowadząc ją od tyłu wkładki ku grotowi, nie w bok ani w przeciwną stronę. Nie udostępniaj produktu dzieciom w wieku 0–5 lat i nie dopuszczaj do wkładania jego elementów do ust.
| Parametr | Wartość |
|---|---|
| Typ wkładki | MC (Moving Coil) |
| Seria | MC X |
| Standard mocowania | 1/2 cala |
| Konstrukcja ramy | Stalowa, o strukturze plastra miodu; formowanie MIM, obróbka powierzchniowa PVD |
| System cewek | Cztery cewki |
| Materiał drutu cewek | Srebro o wysokiej czystości |
| Napięcie wyjściowe przy 1 kHz, 5 cm/s | 0,4 mV |
| Balans kanałów przy 1 kHz | 0,5 dB |
| Separacja kanałów przy 1 kHz | > 26 dB |
| Charakterystyka w zakresie 20 Hz–20 kHz | ±1 dB |
| Podatność dynamiczna poprzeczna | 15 µm/mN |
| Materiał wspornika igły | Aluminium |
| Grot igły | Nieoprawiony diament Fine-Line |
| Promienie szlifu igły | r/R 8/40 µm |
| Zalecany nacisk igły | 2,0 g |
| Rezystancja wewnętrzna DC | 6 Ω |
| Zalecana rezystancja obciążenia | > 50 Ω |
| Masa wkładki | 8,6 g |
| Kolor | Czarny |
Nie tak jak w typowej wkładce MM z wymienną igłą. Ortofon wymienia MC X30 w swoim programie wymiany wkładek MC.
Uwzględnij masę 8,6 g i podatność dynamiczną poprzeczną 15 µm/mN. Są to dane wkładki potrzebne do oceny jej współpracy z wybranym ramieniem.
Polska karta producenta podaje system czterech cewek. Drut cewek wykonano ze srebra o wysokiej czystości.
