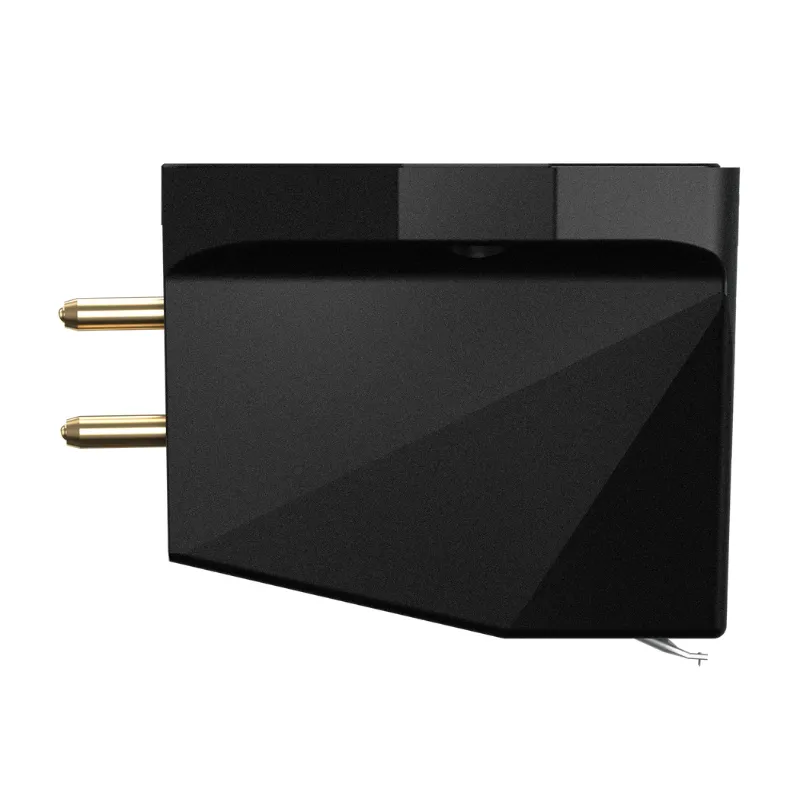

Ortofon MC X20 to wkładka gramofonowa z ruchomą cewką (MC), należąca do serii MC X. Jej wyróżnikiem jest naga igła diamentowa o szlifie eliptycznym, osadzona na aluminiowym wsporniku. Taka konstrukcja pozwala wykorzystać profil igły do odczytu informacji zapisanych w rowku płyty. Sygnał powstaje w układzie czterech cewek nawiniętych drutem ze srebra o wysokiej czystości.
MC X20 łączy ten układ z rozwiązaniami konstrukcyjnymi serii: stalową ramą o strukturze plastra miodu, zintegrowanym elementem obwodu magnetycznego oraz mechanicznym tłumieniem kontrolującym ruch cewek. To wkładka dla Ciebie, jeśli dobierasz elementy toru analogowego na podstawie konkretnych parametrów montażowych i elektrycznych, a nie samej deklaracji kompatybilności.
MC X20 jest propozycją dla użytkownika gramofonu z mocowaniem wkładki ½ cala, który chce korzystać z wkładki MC i dysponuje odpowiednim wejściem przedwzmacniacza gramofonowego. Przed wyborem sprawdź możliwość ustawienia obciążenia powyżej 50 Ω oraz parametry swojego ramienia.
W MC X20 diament o szlifie eliptycznym jest osadzony na wsporniku wykonanym z aluminium. To dwa odrębne elementy: profil diamentu odpowiada za kontakt z rowkiem, a wspornik przenosi ruch igły do układu wkładki.
Rama serii MC X ma strukturę plastra miodu i powstaje w procesie MIM, czyli formowania wtryskowego metalu. Producent wskazuje również obróbkę powierzchniową PVD. Nie jest to konstrukcja tytanowa wykonywana drukiem 3D.
W obwodzie magnetycznym zastosowano jednoczęściowy cylinder biegunowy połączony z tylnym jarzmem magnetycznym. To element architektury, w której ruch cewek jest przekształcany w sygnał elektryczny.
Układ wykorzystuje cztery cewki nawinięte drutem ze srebra o wysokiej czystości. Dzięki podaniu materiału uzwojeń i rezystancji wewnętrznej możesz porównać parametry wkładki z wymaganiami swojego toru MC.
Mieszanki gumowe opracowane przez Ortofon służą do kontrolowania ruchu cewek. Jest to część konstrukcji wkładki, odrębna od parametrów elektrycznych, które ustawiasz w przedwzmacniaczu.
MC X20 korzysta z mocowania ½ cala. Instrukcja pokazuje przykręcenie wkładki do uchwytu ramienia dwiema śrubami oraz podłączenie czterech przewodów do oznaczonych styków.
Podczas montażu pozostaw osłonę na igle, a przewody podłącz zgodnie z oznaczeniami i kolorami przedstawionymi w instrukcji. Osłona pomaga chronić igłę i wspornik także przy demontażu wkładki.
Zalecany przez Ortofon nacisk igły wynosi 2,0 g. Jest to wartość, którą należy uwzględnić podczas regulacji ramienia po zamontowaniu wkładki.
Przed ustawieniem nacisku zdejmij osłonę igły, tak jak pokazano w instrukcji, i nie pozostawiaj jej założonej podczas odtwarzania. Gdy wkładka nie jest używana, osłona pomaga zabezpieczyć igłę.
Wkładka MC X20 ma napięcie wyjściowe 0,4 mV przy 1 kHz i prędkości zapisu 5 cm/s. Producent zaleca rezystancję obciążenia większą niż 50 Ω; nie jest to ta sama wartość co rezystancja wewnętrzna wkładki.
Wybierz tor przedwzmacniacza obsługujący wkładki MC i sprawdź, czy jego ustawienia pozwalają uzyskać obciążenie powyżej 50 Ω. Sama obecność wejścia gramofonowego nie określa jeszcze jego parametrów dla tej wkładki.
Ortofon zaleca delikatne czyszczenie igły suchą szczoteczką, ruchem od tyłu wkładki w stronę końcówki. Producent odradza stosowanie płynów i żeli oraz dotykanie igły palcami.
Nie odtwarzaj płyt z widocznymi uszkodzeniami. Instrukcja wskazuje też, że produkt nie jest przeznaczony dla dzieci w wieku 0–5 lat, i ostrzega przed wkładaniem drobnych elementów do ust.
| Parametr | Wartość |
|---|---|
| Typ | Wkładka gramofonowa MC (Moving Coil) |
| Seria | MC X |
| Mocowanie | ½ cala |
| Napięcie wyjściowe przy 1 kHz, 5 cm/s | 0,4 mV |
| Balans kanałów przy 1 kHz | 0,5 dB |
| Separacja kanałów przy 1 kHz | 25 dB |
| Charakterystyka częstotliwościowa, 20 Hz–20 kHz | ±1 dB |
| Podatność dynamiczna boczna | 15 µm/mN |
| Typ igły | Naga igła diamentowa o szlifie eliptycznym |
| Promienie szlifu igły, r/R | 8/18 µm |
| Materiał wspornika igły | Aluminium |
| Zawieszenie igły | Rozwiązanie własne Ortofon |
| System cewek | Cztery cewki |
| Materiał drutu cewek | Srebro o wysokiej czystości |
| Zalecany nacisk igły | 2,0 g |
| Rezystancja wewnętrzna DC | 6 Ω |
| Zalecana rezystancja obciążenia | >50 Ω |
| Materiał korpusu | Stal nierdzewna |
| Masa wkładki | 8,6 g |
| Kolor | Czarny |
Nie. W przypadku wkładek MC Ortofon nie przewiduje wymiany igły przez użytkownika w sposób znany z wkładek MM. MC X20 jest objęta programem wymiany wkładek producenta.
Balans kanałów MC X20 wynosi 0,5 dB przy 1 kHz, a separacja kanałów 25 dB przy 1 kHz. Pierwsza wartość opisuje różnicę poziomów między kanałami, druga — stopień ich rozdzielenia.
W zakresie od 20 Hz do 20 kHz producent podaje odchyłkę ±1 dB. To parametr charakterystyki wkładki, a nie informacja o zakresie ustawień przedwzmacniacza.
