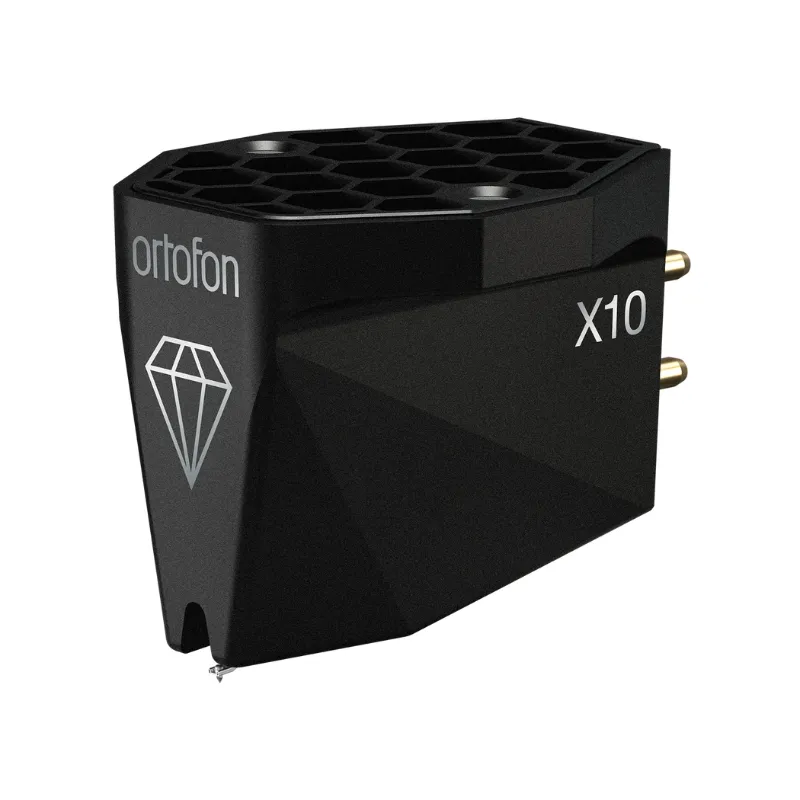

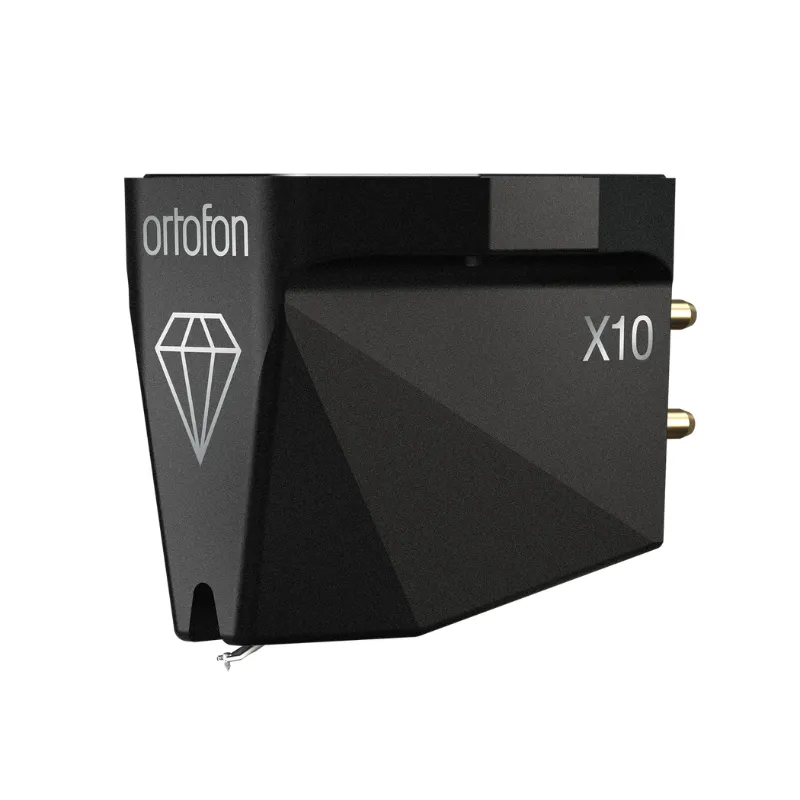

Ortofon MC X10 to wkładka gramofonowa typu Moving Coil z serii MC X. Łączy diamentową igłę o szlifie eliptycznym z aluminiowym wspornikiem, czterocewkowym układem nawiniętym drutem ze srebra o wysokiej czystości oraz konstrukcją opracowaną z myślą o stabilnej pracy zespołu odczytującego. Jeżeli budujesz tor analogowy oparty na wkładce MC, otrzymujesz model, którego sposób montażu i wymagania wobec przedwzmacniacza można jasno określić przed instalacją.
W serii MC X Ortofon stosuje stalową ramę o strukturze plastra miodu, układ magnetyczny z jednoczęściowym cylindrem biegunowym oraz własne mieszanki gumowe do tłumienia mechanicznego. W MC X10 rozwiązania te współpracują z igłą eliptyczną. Przy wyborze zwróć uwagę nie tylko na sposób odczytu rowka, lecz także na masę wkładki, parametry ramienia i dostępność wejścia gramofonowego MC.
MC X10 jest dla Ciebie, jeśli szukasz wkładki MC ze standardowym mocowaniem 1/2 cala i chcesz dobrać ją świadomie do ramienia oraz przedwzmacniacza gramofonowego. Jej parametry pozwalają zaplanować ustawienie nacisku i obciążenia wejścia bez opierania się na wartościach przeznaczonych dla innych modeli.

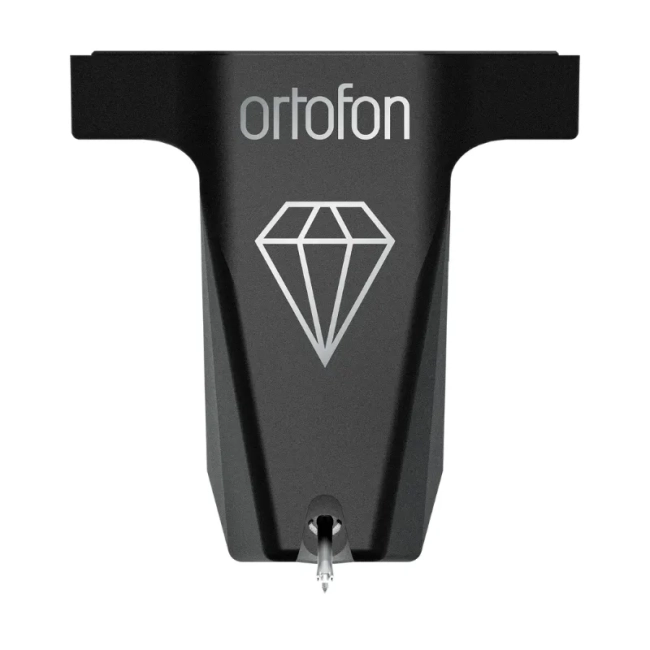

Diamentowa końcówka o szlifie eliptycznym ma promienie r/R wynoszące 8/18 µm. Jest osadzona na aluminiowym wsporniku, który przenosi jej ruch do układu wkładki. To dwa odrębne elementy: wspornik igły nie jest ramieniem gramofonu.
MC X10 wykorzystuje cztery cewki nawinięte drutem ze srebra o wysokiej czystości. Ponieważ wkładka generuje sygnał o niskim poziomie, istotną częścią kompletnego toru jest odpowiednio dobrany przedwzmacniacz gramofonowy MC.
Jednoczęściowy cylinder biegunowy jest połączony z tylnym jarzmem magnesu. Rozwiązanie należy do architektury magnetycznej serii MC X, w której ruch zespołu igły jest przetwarzany na sygnał elektryczny.
Rama o strukturze plastra miodu powstaje metodą formowania wtryskowego metalu MIM i jest poddawana obróbce powierzchniowej PVD. MIM określa sposób wytwarzania metalowego elementu, natomiast PVD dotyczy jego powierzchni.
W konstrukcji serii MC X Ortofon wykorzystuje opracowane i produkowane przez siebie mieszanki gumowe. Ich zadaniem jest tłumienie pracy mechanicznego układu wkładki; warto odróżnić tę funkcję od kształtu igły i budowy cewek.
MC X10 ma napięcie wyjściowe 0,4 mV, a producent zaleca rezystancję obciążenia większą niż 50 Ω. Są to parametry potrzebne przy doborze przedwzmacniacza gramofonowego.
Podłącz wkładkę do toru odpowiedniego dla MC; jeśli przedwzmacniacz ma przełącznik MM/MC, wybierz MC. Nie utożsamiaj zalecanego obciążenia wejścia z rezystancją wewnętrzną wkładki, która wynosi 6 Ω.
Wkładka ma standardowe mocowanie 1/2 cala, masę 8,6 g i podatność dynamiczną boczną 13 µm/mN. Producent podaje również jej wymiary montażowe, przydatne przy ocenie możliwości regulacji w główce ramienia.
Przed montażem uwzględnij parametry swojego ramienia, a po zamocowaniu sprawdź geometrię ustawienia wkładki. Sam standard mocowania nie stanowi gwarancji pełnego dopasowania do każdego ramienia.

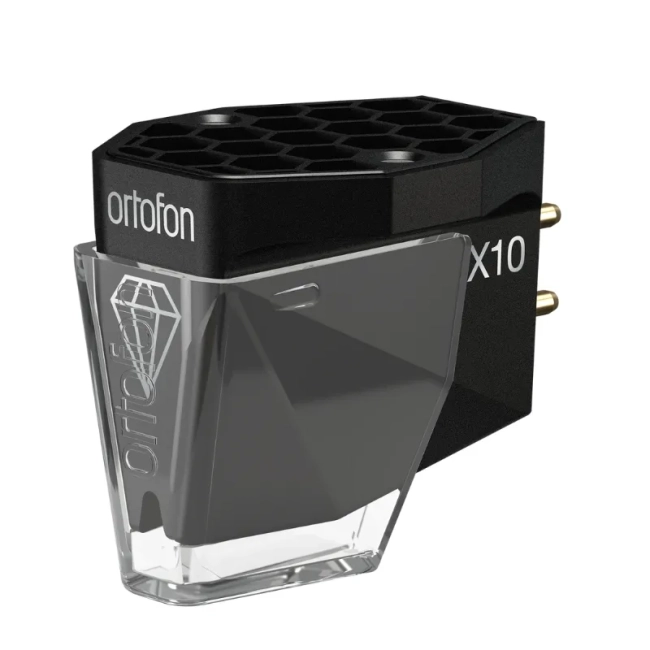

Instrukcja serii MC X przypisuje czerwony i zielony przewód do prawego kanału, a biały i niebieski do lewego. Pokazuje też montaż wkładki z założoną osłoną igły.
Podczas instalacji chroń igłę i wspornik osłoną; zdejmij ją dopiero po zamocowaniu wkładki i nie dotykaj zespołu igły. Następnie ustaw zalecany nacisk na 2,0 g.
| Parametr | Wartość |
|---|---|
| Model | Ortofon MC X10 |
| Seria | MC X |
| Typ wkładki | Moving Coil (MC) |
| Standard mocowania | 1/2 cala |
| Napięcie wyjściowe przy 1 kHz, 5 cm/s | 0,4 mV |
| Balans kanałów przy 1 kHz | 0,5 dB |
| Separacja kanałów przy 1 kHz | 24 dB |
| Charakterystyka częstotliwościowa, 20 Hz–20 kHz | ±2 dB |
| Podatność dynamiczna boczna | 13 µm/mN |
| Wspornik igły | Aluminium |
| Igła | Diamentowa, o szlifie eliptycznym |
| Promienie szlifu igły r/R | 8/18 µm |
| Układ cewek | Czterocewkowy |
| Materiał drutu cewek | Srebro o wysokiej czystości |
| Zalecany nacisk igły | 2,0 g |
| Rezystancja wewnętrzna DC | 6 Ω |
| Zalecana rezystancja obciążenia | >50 Ω |
| Masa wkładki | 8,6 g |
| Kolor | Czarny |
| Rozstaw osi otworów montażowych | 12,7 mm |
| Otwory gwintowane | M2,5 |
| Szerokość | 18,1 mm |
| Długość bez pinów przyłączeniowych | 22,1 mm |
| Długość z pinami przyłączeniowymi | 25,6 mm |
| Odległość ostrza igły od osi otworów montażowych | 8,5 mm |
| Wysokość od ostrza igły do górnej powierzchni montażowej | 19,2 mm |
Ortofon zaleca suchą szczoteczkę prowadzoną od tyłu wkładki ku ostrzu igły. Producent odradza stosowanie płynów i żeli do jej czyszczenia.
Nie. Igła wkładki MC X10 nie jest wymiennym przez użytkownika modułem takim jak w typowych wkładkach MM; Ortofon wymienia ten model wśród wkładek objętych usługą wymiany wkładki.
Sprawdź i wyreguluj antiskating po zamontowaniu oraz ustawieniu geometrii wkładki. Producent nie podaje jednej uniwersalnej wartości antiskatingu dla MC X10.
