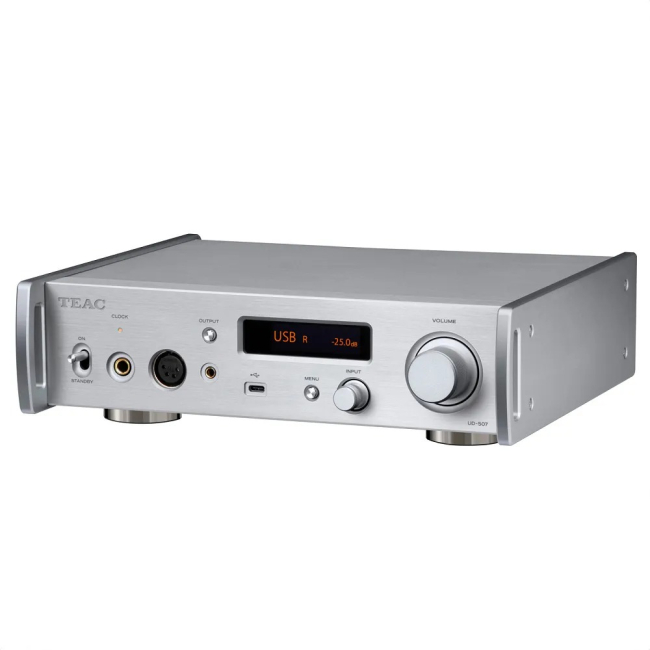

TEAC UD-507 srebrny łączy trzy funkcje w kompaktowej obudowie serii Reference 500: jest przetwornikiem USB DAC, przedwzmacniaczem i wzmacniaczem słuchawkowym. Możesz podłączyć do niego źródła cyfrowe i analogowe, a następnie wybrać odsłuch przez słuchawki albo wyjście liniowe prowadzące do wzmacniacza. Sercem urządzenia jest opracowany przez TEAC dyskretny przetwornik TRDD 5, współpracujący z analogowym torem o architekturze dual mono.

UD-507 daje Ci wybór sposobu pracy bez ograniczania się do komputera: ma wejścia koncentryczne i optyczne, odbiornik Bluetooth oraz analogowe wejścia RCA i XLR. Regulację poziomu powierzono układowi TEAC-QVCS, a sekcję słuchawkową wyposażono w trzy rodzaje gniazd. To rozwiązanie dla systemu, w którym chcesz świadomie dobrać źródło, wyjście i sposób sterowania głośnością.

Co wyróżnia TEAC UD-507 srebrny?

Technologie, które mają znaczenie

Dyskretny DAC TRDD 5

TRDD 5 wykorzystuje modulator delta-sigma w układzie FPGA oraz dyskretne elementy konwersji. Przy odtwarzaniu PCM możesz wybrać wielobitowy albo jednobitowy tryb pracy przetwornika.

Architektura dual mono

TEAC zastosował układ dual mono zarówno w sekcji DAC, jak i w analogowym torze wyjściowym. Sygnał analogowy jest prowadzony w architekturze zbalansowanej, z odrębnymi torami dla kanałów.

Regulacja głośności TEAC-QVCS

Analogowy układ TEAC-QVCS ma osobne obwody dla sygnałów L+, L−, R+ i R−. Pozwala regulować poziom z krokiem 0,5 dB, co ułatwia precyzyjne ustawienie głośności.

Bufor liniowy TEAC-HCLD2

W analogowym torze wyjściowym pracuje wysokoprądowy bufor TEAC-HCLD2. Jego zadaniem jest sterowanie wyjściem liniowym; nie jest to moduł zasilający ani funkcja cyfrowego przetwarzania sygnału.

Oddzielne zasilanie sekcji cyfrowej i analogowej

Dwa transformatory toroidalne zasilają osobno sekcje cyfrową i analogową. W zasilaniu części analogowej zastosowano układ bez sprzężenia zwrotnego.

Transmisja USB i konwersja PCM

USB Audio pracuje asynchronicznie i udostępnia tryb transmisji Bulk Pet. Osobna funkcja RDOT-NEO pozwala wyłączyć konwersję częstotliwości próbkowania PCM albo wybrać jej mnożnik 2×, 4× lub 8×; nie dotyczy sygnału DSD.

Funkcje i zastosowanie w praktyce

Komputer podłączony do właściwego wejścia USB

Tylne USB typu B wybierasz jako USB R, a przednie USB typu C jako USB F. Oba wejścia przyjmują sygnał USB Audio, więc możesz wybrać gniazdo dogodniejsze dla sposobu ustawienia źródła.

Na komputerze z Windows zainstaluj sterownik TEAC przed podłączeniem kabla USB. macOS obsługuje standardowe połączenie bez tego sterownika, lecz wymaga go do korzystania z Bulk Pet; do przedniego gniazda użyj przewodu USB przesyłającego dane, a nie kabla służącego wyłącznie do ładowania.

Sterowanie poziomem na wyjściach liniowych

UD-507 ma wyjścia RCA i XLR, a przyciskiem OUTPUT wybierasz używane wyjście liniowe lub jedno z wyjść słuchawkowych. Nie należy traktować tych wyjść jako równocześnie aktywnych.

Jeśli UD-507 ma regulować głośność jako przedwzmacniacz, ustaw LINE OUT LEVEL na VARIABLE. W trybie FIXED pokrętło urządzenia nie reguluje poziomu wyjścia liniowego — regulację musi wtedy zapewniać podłączony wzmacniacz.

Integracja z systemem kina domowego

Funkcja LINE PASS THRU pozwala ominąć regulację głośności UD-507 dla wybranego wejścia LINE RCA lub LINE XLR. Producent przewiduje między innymi podłączenie wyjścia przedwzmacniacza amplitunera AV do LINE RCA, tak aby poziomem tego sygnału sterował amplituner.

Włączaj LINE PASS THRU wyłącznie dla toru z właściwą regulacją głośności. Podanie w tym trybie sygnału o stałym, wysokim poziomie może uszkodzić głośniki lub słuch.

Dobór trybu i bezpieczny odsłuch słuchawkowy

Dla gniazd XLR 4-pin i 4,4 mm dostępne są odrębne tryby BALANCED oraz ACTIVE GROUND. Wzmocnienie słuchawkowe można ustawić na LOW, MIDDLE lub HIGH.

Wybierz tryb odpowiedni do połączenia słuchawek i zacznij odsłuch od minimalnej głośności. Przed założeniem słuchawek zmniejsz poziom do minimum; nie podłączaj ich, nie odłączaj ani nie przełączaj zasilania, gdy masz je na uszach.

Miejsce ustawienia i zasilanie

Obudowa ma 290 mm szerokości, a urządzenie jest zasilane z sieci. Egzemplarz przeznaczony na rynek europejski ma w specyfikacji napięcie AC 220–230 V, 50/60 Hz; przed podłączeniem sprawdź oznaczenie napięcia na jego tylnej ściance.

Pozostaw co najmniej 3 cm odstępu od ścian i innych urządzeń. Przy ustawieniu w szafce zapewnij ponadto co najmniej 5 cm wolnego miejsca nad UD-507 i 10 cm za nim; nie stawiaj go na urządzeniu wydzielającym ciepło.

Parametr	Wartość
Model i kolor	UD-507-S, srebrny
Seria	Reference 500
Funkcje	Przetwornik USB DAC, przedwzmacniacz, wzmacniacz słuchawkowy
Przetwornik cyfrowo-analogowy	Dyskretny TEAC TRDD 5; wielobitowy lub jednobitowy tryb PCM
Architektura toru	Dual mono; zbalansowany analogowy tor wyjściowy
Regulacja głośności	Analogowa TEAC-QVCS, krok 0,5 dB

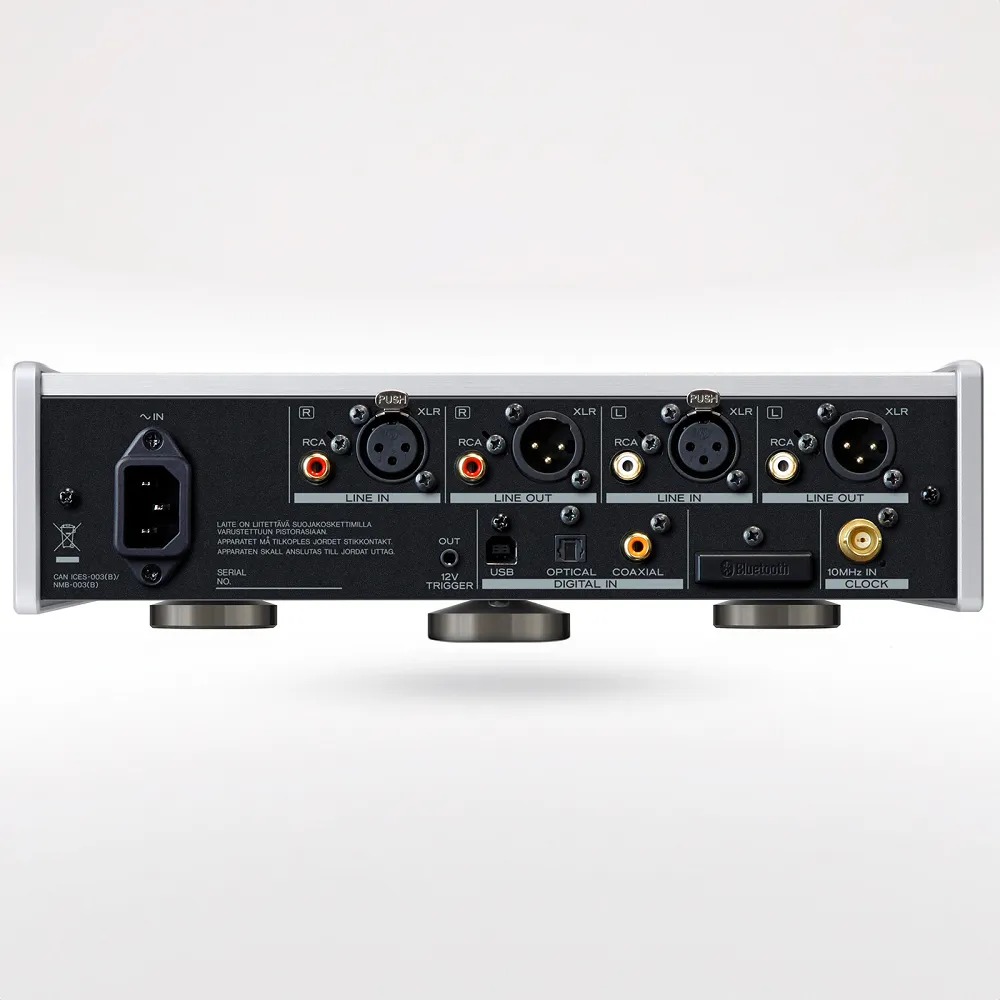

Wejścia USB Audio	USB 2.0: USB typu B × 1 z tyłu, USB typu C × 1 z przodu
Format PCM przez USB	44,1–384 kHz; 16, 24 lub 32 bity
Format DSD przez USB	2,8; 5,6; 11,2; 22,5 MHz
Wejście koncentryczne	RCA × 1; 75 Ω; 0,5 Vpp
PCM przez wejście koncentryczne	32–192 kHz; 16 lub 24 bity
DSD przez wejście koncentryczne	2,8 MHz przez DoP 176,4 kHz/24 bity
Wejście optyczne	× 1; poziom wejściowy od −24,0 do −14,5 dBm szczytowo
PCM przez wejście optyczne	32–192 kHz; 16 lub 24 bity
DSD przez wejście optyczne	2,8 MHz przez DoP 176,4 kHz/24 bity
Dekodowanie MQA	Wejścia USB, koncentryczne i optyczne
Konwersja częstotliwości próbkowania PCM	RDOT-NEO: wyłączona, 2×, 4× lub 8× Fs
Bluetooth	Wersja 4.2, klasa 2; profile A2DP i AVRCP
Kodeki Bluetooth	LDAC, LHDC, aptX HD, aptX, AAC, SBC
Parowanie i multipoint Bluetooth	Do 8 zapamiętanych urządzeń; 2 jednoczesne połączenia
Wejście analogowe XLR	1 para; impedancja 50 kΩ; maksymalny sygnał wejściowy 5 Vrms
Wejście analogowe RCA	1 para; impedancja 24 kΩ; maksymalny sygnał wejściowy 2,5 Vrms
Wyjście liniowe XLR	1 para; impedancja wyjściowa 40 Ω
Wyjście liniowe RCA	1 para; impedancja wyjściowa 20 Ω
Maksymalny poziom wyjścia XLR	2,0 Vrms przy ustawieniu 0 dB; 4,0 Vrms przy +6 dB
Maksymalny poziom wyjścia RCA	2,0 Vrms
Warunki pomiaru poziomów wyjścia liniowego	1 kHz, pełna skala, obciążenie 10 kΩ
Wyjścia słuchawkowe	Stereo 6,3 mm × 1; XLR 4-pin × 1; stereo 4,4 mm, 5-stykowe × 1
Obsługiwana impedancja słuchawek	16–600 Ω
Maksymalna moc słuchawkowa, połączenie niezbalansowane	900 + 900 mW przy 32 Ω
Maksymalna moc słuchawkowa, połączenie zbalansowane	1200 + 1200 mW przy 100 Ω
Maksymalna moc słuchawkowa, ACTIVE GROUND	900 + 900 mW przy 32 Ω
Tryby wyjść XLR 4-pin i 4,4 mm	BALANCED, ACTIVE GROUND
Ustawienia wzmocnienia słuchawkowego	LOW, MIDDLE, HIGH
Wejście zegara	BNC × 1; 10 MHz; 50 Ω; fala prostokątna o poziomie odpowiadającym TTL lub fala sinusoidalna 0,5–1,0 Vrms
Wyjście wyzwalacza	Mini jack mono 3,5 mm × 1; 12 V, maksymalnie 100 mA
Pasmo przenoszenia	5 Hz–70 kHz (+1/−6 dB)
Stosunek sygnału do szumu	Co najmniej 105 dB; ważenie A, 1 kHz
Zniekształcenia	Najwyżej 0,01% przy 1 kHz
Warunki pomiaru pasma, S/N i zniekształceń	PCM 192 kHz/24 bity, wyjście RCA, tryb DAC MULTI BIT
Zasilanie wersji europejskiej	AC 220–230 V, 50/60 Hz
Pobór mocy	18 W; w trybie czuwania 0,4 W
Wymiary z elementami wystającymi	290 × 85 × 249 mm (szer. × wys. × gł.)
Masa	4,9 kg
Wyposażenie	Przewód zasilający, pilot RC-1341, 2 baterie AAA, 3 podkładki pod nóżki, instrukcja
