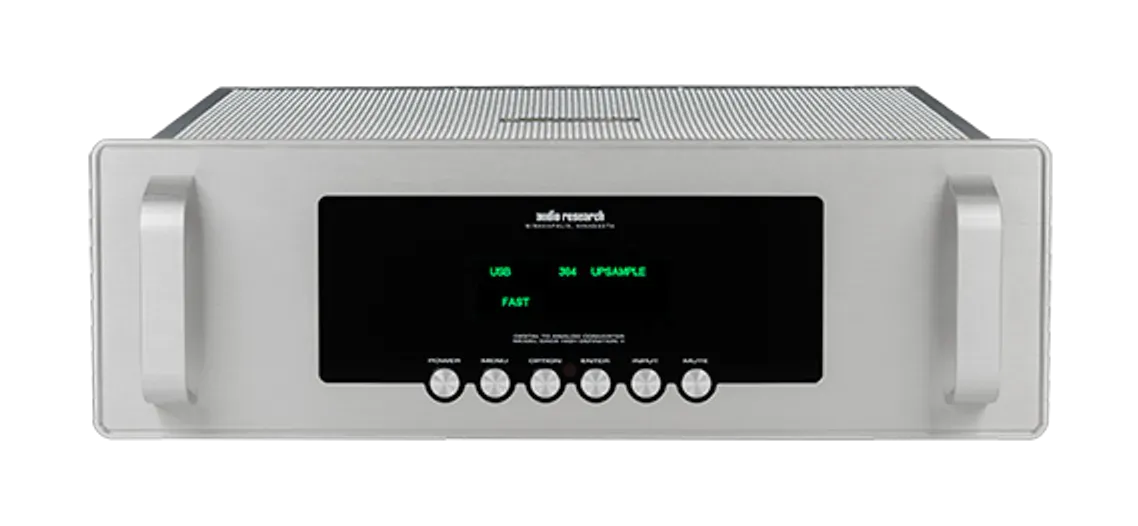

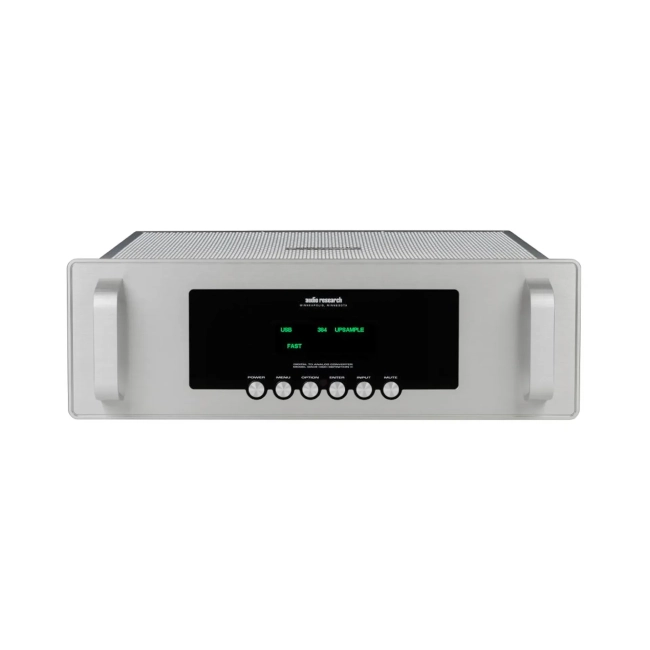

Audio Research DAC9 to przetwornik cyfrowo-analogowy z serii Foundation, przeznaczony do pracy między źródłami cyfrowymi a przedwzmacniaczem lub wzmacniaczem zintegrowanym. Łączy architekturę Quad DAC z lampową, zbalansowaną sekcją analogową klasy A. Dwie lampy 6H30 pracują w torze wyjściowym, a do połączenia z systemem służą zarówno analogowe wyjścia XLR, jak i RCA.
Pięć wejść pozwala korzystać z różnych źródeł cyfrowych bez ograniczania się do jednego rodzaju połączenia. Asynchroniczne USB przyjmuje PCM do 384 kHz oraz DSD 1× i 2×, a pozostałe wejścia obsługują sygnał PCM w zakresach właściwych dla danego złącza. DAC9 oferuje też wybór filtra cyfrowego i nadpróbkowanie PCM, dzięki czemu możesz dostosować sposób przetwarzania sygnału do używanego źródła.
DAC9 jest dla Ciebie, jeśli korzystasz z kilku źródeł cyfrowych i szukasz osobnego przetwornika z lampowym stopniem analogowym. Sprawdzi się w systemie, w którym sygnał z jego wyjść XLR lub RCA trafia do przedwzmacniacza albo wzmacniacza zintegrowanego.

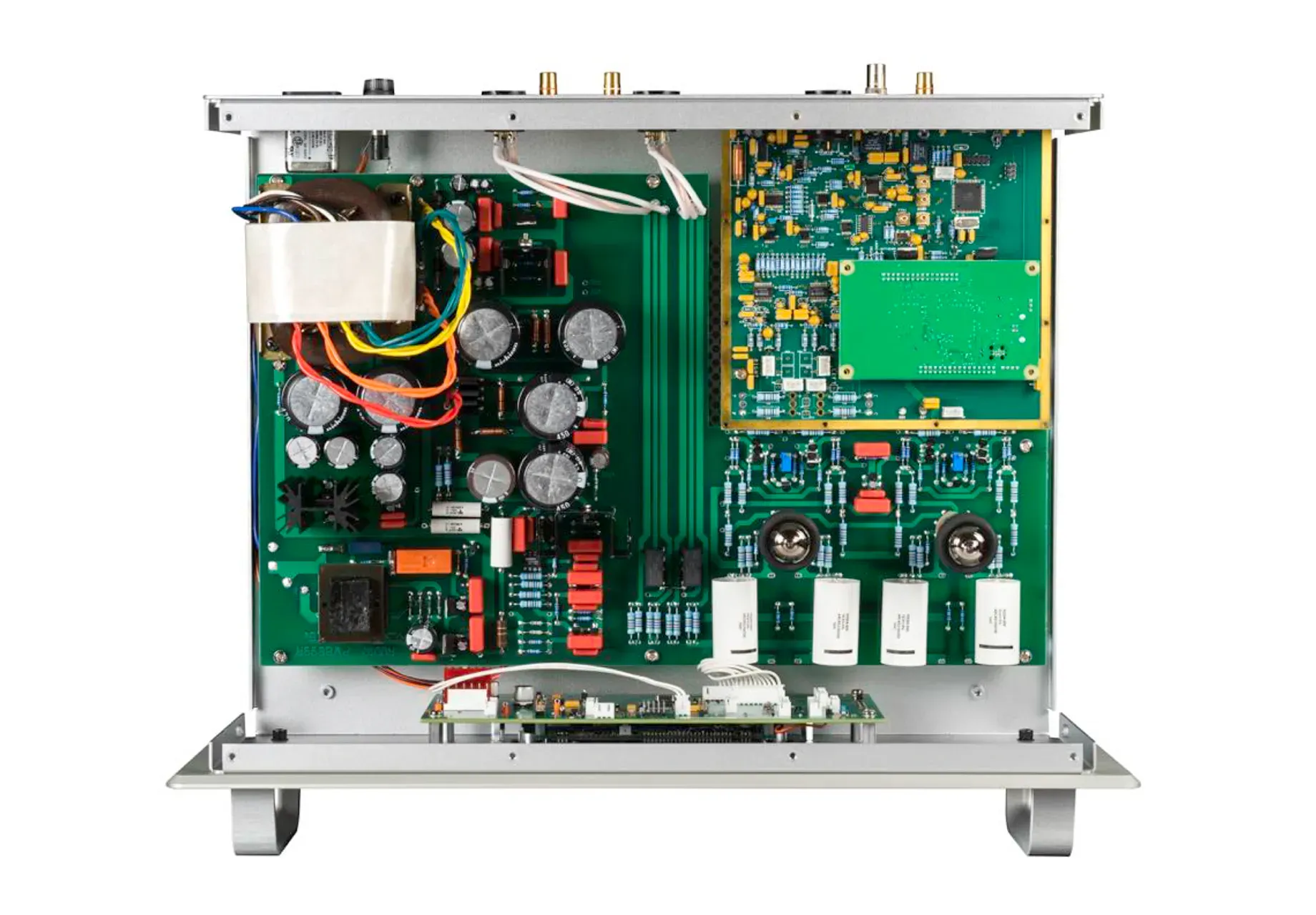

Za konwersją cyfrowo-analogową pracuje stopień wyjściowy z dwiema lampami 6H30. Producent opisuje go jako układ zbalansowany, bez globalnego sprzężenia zwrotnego i bez kondensatorów w torze sprzęgającym. To rozwiązania dotyczące architektury analogowej, niezależne od wyboru wejścia cyfrowego.
W każdym kanale DAC9 wykorzystuje dwa stereofoniczne przetworniki pracujące w trybie mono. Producent określa tę konfigurację jako Quad DAC; rozdzielczość przetworników wynosi 24 bity.
Producent opisuje osobne ścieżki przetwarzania PCM oraz natywnego DSD 1× i 2×. Wejście USB pracuje asynchronicznie i zapewnia dostęp do najwyższych zakresów sygnału obsługiwanych przez DAC9.
Według producenta cztery wejścia S/PDIF są izolowane galwanicznie. Obejmuje to cyfrowe połączenia RCA, BNC, AES/EBU i optyczne Toslink; tej cechy nie należy automatycznie przypisywać wejściu USB.
Do wyboru są filtry cyfrowe Fast i Slow. Dla PCM dostępne jest również nadpróbkowanie do 384 kHz, więc możesz zmienić sposób przetwarzania tego sygnału bez zmiany podłączonego źródła.
DAC9 ma wejścia USB, RCA, BNC, AES/EBU i Toslink, ale nie przyjmują one jednakowych formatów i częstotliwości próbkowania. USB obsługuje PCM do 384 kHz oraz DSD 1× i 2×.
Jeśli źródło wysyła DSD lub PCM powyżej 192 kHz, użyj wejścia USB. RCA, BNC i AES/EBU przyjmują PCM do 192 kHz, a Toslink do 96 kHz; połączenia RCA i BNC mają impedancję 75 Ω, zaś AES/EBU – 110 Ω.
Analogowe wyjścia XLR i RCA służą do połączenia DAC9 z wejściem przedwzmacniacza lub wzmacniacza zintegrowanego. Pozwala to dobrać typ połączenia do gniazd dostępnych w Twoim systemie.
Producent zaleca wyciszyć wyjścia DAC9 przed zmianą połączeń lub przełączeniem wejścia. Przy uruchamianiu systemu włącz DAC9 przed przedwzmacniaczem i wzmacniaczem; końcówkę mocy włączaj jako ostatnią, a wyłączaj jako pierwszą.
Filtr Fast lub Slow jest aktywny podczas pracy urządzenia, a dla sygnału PCM można dodatkowo włączyć nadpróbkowanie. Daje to możliwość wyboru ustawień przetwarzania bez ingerencji w połączenia.
Nadpróbkowanie nie dotyczy DSD. Nie ma również ustawienia pomijającego oba filtry – wybierasz jeden z dostępnych trybów Fast lub Slow.
DAC9 wymaga ustawienia w pozycji pionowej oraz swobodnego przepływu powietrza nad obudową, za nią i po bokach. Ma to znaczenie szczególnie wtedy, gdy planujesz umieścić go w zabudowie.
W zabudowie pozostaw co najmniej 15–20 cm wolnej przestrzeni nad urządzeniem. Ustaw je na podłożu odpowiednim do jego masy, nie na grubym dywanie; temperatura otoczenia podczas pracy nie powinna przekraczać 30°C.
Przed pierwszym uruchomieniem trzeba zamontować dwie lampy 6H30, które producent pakuje osobno, i ponownie przykręcić górną pokrywę. DAC9 nie może pracować ze zdjętą pokrywą.
Do zasilania użyj dostarczonego przewodu oraz uziemionego, dedykowanego gniazda sieciowego – nie pomocniczego gniazda innego komponentu. Nie usuwaj połączenia ochronnego; tylne złącze zasilania pozostaw dostępne, ponieważ przycisk wyłączania nie odłącza urządzenia całkowicie od sieci.
| Parametr | Wartość |
|---|---|
| Typ | Przetwornik cyfrowo-analogowy z lampową sekcją analogową |
| Seria | Foundation |
| Architektura przetworników | Quad DAC; w każdym kanale 2 stereofoniczne przetworniki pracujące w trybie mono |
| Rozdzielczość przetworników | 24 bity |
| Lampy sekcji analogowej | 2 × 6H30 |
| Liczba wejść cyfrowych | 5 |
| Wejście USB 2.0 HS | PCM 44,1–384 kHz; DSD 1× i 2× |
| Odtwarzanie DoP | Obsługiwane |
| Wejście RCA S/PDIF | PCM 44,1–192 kHz; 75 Ω |
| Wejście BNC S/PDIF | PCM 44,1–192 kHz; 75 Ω |
| Wejście XLR AES/EBU | PCM 44,1–192 kHz; 110 Ω |
| Wejście optyczne Toslink | PCM 44,1–96 kHz |
| Wyjścia analogowe stereo | Zbalansowane XLR; niezbalansowane RCA |
| Maksymalny poziom wyjściowy XLR | 3,8 V RMS przy sygnale wejściowym 0 dB |
| Maksymalny poziom wyjściowy RCA | 1,9 V RMS przy sygnale wejściowym 0 dB |
| Impedancja wyjściowa XLR | 500 Ω |
| Impedancja wyjściowa RCA | 250 Ω |
| Pasmo przenoszenia, zakres podstawowy | 20 Hz–20 kHz, ±0,15 dB |
| Pasmo przenoszenia, zakres rozszerzony | 6 Hz–192 kHz, ±3 dB |
| THD+N | <0,002% przy 2 V RMS, 1 kHz, na wyjściu zbalansowanym |
| Stosunek sygnału do szumu | >114 dB |
| Zakres dynamiki | 114 dB według AES17 |
| Separacja kanałów | 107 dB |
| Zniekształcenia intermodulacyjne z szumem | 0,001% według metody SMPTE |
| Jitter wewnętrzny | <10 ps |
| Filtry cyfrowe | Fast, Slow |
| Nadpróbkowanie PCM | Do 384 kHz |
| Sterowanie zewnętrzne | Wejście IR mono 3,5 mm; złącze RS-232 |
| Automatyczne wyłączenie | Możliwość wyłączenia funkcji lub ustawienia czasu 1–8 godzin bez obsługi |
| Zasilanie, zależnie od wersji sieciowej | 100–125 V AC / 60 Hz albo 200–250 V AC / 50–60 Hz |
| Maksymalny pobór mocy | 60 W |
| Pobór mocy w trybie czuwania | <2 W |
| Wymiary katalogowe (szer. × wys. × gł.) | 48 × 17,8 × 39,4 cm |
| Wystawanie uchwytów przed panel | 3,8 cm |
| Masa netto | 14,6 kg |
| Masa z opakowaniem | 19,8 kg |
Tak. Instrukcja wymienia odtwarzanie DoP; w przypadku komputera Mac może ono wymagać odpowiedniego ustawienia odtwarzacza.
Reaguje na brak obsługi urządzenia, a nie na brak sygnału audio. Możesz ustawić czas od 1 do 8 godzin albo wyłączyć tę funkcję.
Tak. Pilot pozwala odczytać licznik godzin pracy lamp.
Tak. Z tyłu znajdują się wejście sterowania IR mono 3,5 mm oraz złącze RS-232.
