Name: Denafrips Ares 15th czarny - przetwornik R2R
Brand: Denafrips
SKU: 4794
Price: 6499.00 PLN
Availability: InStock

Denafrips Ares 15th to przetwornik cyfrowo-analogowy oparty na zbalansowanej architekturze drabinkowej R-2R. W tej wersji otrzymujesz czarną obudowę z anodowanego aluminium, cztery wejścia cyfrowe oraz wyjścia analogowe RCA i XLR. Urządzenie pozwala włączyć do toru kilka rodzajów źródeł cyfrowych i wyprowadzić przetworzony sygnał do dalszych elementów systemu audio.

Za przetwarzanie odpowiadają precyzyjnie dobierane sieci rezystorowe współpracujące z układem FPGA i buforowaniem FIFO. Producent przewidział także pracę bez nadpróbkowania lub z nadpróbkowaniem oraz wybór filtra cyfrowego. Oscylatory o niskim szumie fazowym i liniowa sekcja zasilania uzupełniają konstrukcję nastawioną na kontrolę procesu konwersji.

Co wyróżnia Denafrips Ares 15th czarny - przetwornik R2R?

Technologie, które mają znaczenie

Zbalansowana drabinka R-2R

W każdym kanale pracują cztery sieci R-2R z dobieranymi rezystorami o deklarowanej dokładności 0,01%. To zasadniczy element architektury konwersji Ares 15th, a nie jedynie nazwa trybu pracy.

FPGA i adaptacyjne buforowanie FIFO

Układ Altera FPGA uczestniczy w przetwarzaniu danych cyfrowych, a adaptacyjny bufor FIFO jest częścią toru wejściowego. Producent wskazuje te rozwiązania jako elementy organizacji pracy przetwornika.

Oscylatory o niskim szumie fazowym

Wewnętrzne oscylatory LPNO służą do taktowania układów urządzenia. Ich niski szum fazowy ma znaczenie dla precyzji czasowej procesu konwersji; nie są wejściem do podłączenia zewnętrznego zegara.

Liniowa sekcja zasilania

W konstrukcji zastosowano transformatory O-Core oraz osiem wielostopniowych regulatorów LDO. Sekcja zasila między innymi układ FPGA, moduł USB i drabinkę R-2R.

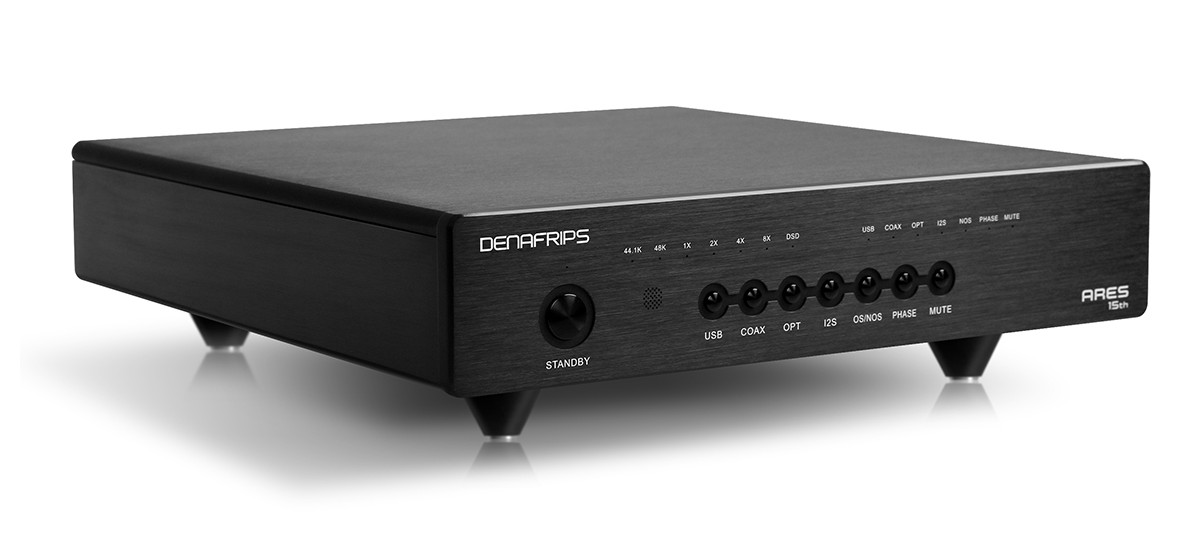

Obudowa z anodowanego aluminium

Przeprojektowana obudowa w czarnym wykończeniu mieści układy przetwornika w formacie o szerokości 215 mm. Jej wymiary i masę znajdziesz w tabeli, aby łatwiej zaplanować miejsce na urządzenie.

Funkcje i zastosowanie w praktyce

Podłączenie źródeł i wyprowadzenie sygnału

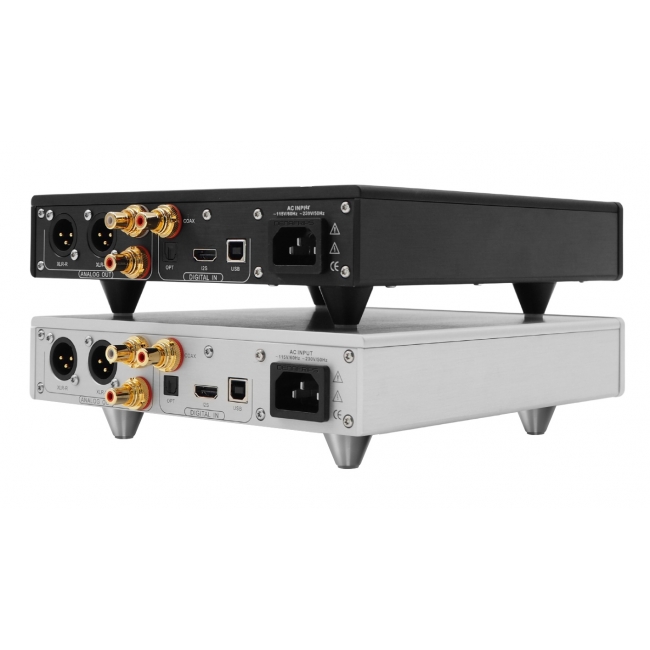

Ares 15th przyjmuje sygnał cyfrowy przez USB typu B, I²S oraz wejścia koaksjalne i optyczne. Po konwersji udostępnia sygnał analogowy na wyjściach RCA i XLR.

Dobierz wejście do wyjścia swojego źródła, a wyjście analogowe do wejścia kolejnego urządzenia. Wyjścia różnią się deklarowanym poziomem i impedancją: RCA ma 2 Vrms i 625 Ω, a XLR 4 Vrms i 1250 Ω.

Sterowanie głośnością w torze

Ares 15th nie ma wbudowanej analogowej regulacji głośności. Nie należy więc traktować jego wyjść jako analogowego wyjścia o regulowanym poziomie.

Jeśli chcesz zmieniać głośność odsłuchu, zapewnij regulację poziomu w innym urządzeniu toru, na przykład we wzmacniaczu lub przedwzmacniaczu.

Wybór sposobu przetwarzania

Do dyspozycji masz tryb NOS, czyli pracę bez nadpróbkowania, oraz OS, czyli pracę z nadpróbkowaniem. Przewidziano również wybór filtra cyfrowego Slow albo Sharp.

Możesz dobrać te ustawienia podczas użytkowania przetwornika. Są to opcje przetwarzania sygnału, a nie dodatkowe wejścia ani ustawienia poziomu wyjściowego.

Odtwarzanie PCM i DSD przez USB

Dla wejścia USB podano obsługę PCM do 1536 kHz oraz DSD do DSD1024. To wartości przypisane temu wejściu, nie wszystkim złączom cyfrowym.

Wybierając połączenie do materiału o wysokiej częstotliwości próbkowania, kieruj się formatami podanymi dla konkretnego wejścia. Dla zestawu wejść deklarowana lista obejmuje PCM 24-bit do 192 kHz oraz DSD64 przez DoP.

Zasilanie sieciowe

Urządzenie jest przystosowane do zasilania 100–240 V AC, 50/60 Hz. Deklarowany pobór mocy wynosi nie więcej niż 20 W.

Przed podłączeniem uwzględnij rodzaj zasilania dostępny w miejscu użytkowania. Przy planowaniu miejsca na przetwornik weź pod uwagę jego wymiary 215 × 230 × 45 mm i masę 3,5 kg.

Parametr	Wartość
Typ urządzenia	Przetwornik cyfrowo-analogowy R-2R
Model i wariant	Denafrips Ares 15th, czarny
Obudowa	Anodowane aluminium
Architektura konwersji	Zbalansowana, 24-bitowa drabinka R-2R; cztery sieci R-2R na kanał
Deklarowana dokładność dobieranych rezystorów	0,01%
Przetwarzanie cyfrowe	Altera FPGA, adaptacyjne buforowanie FIFO
Kontroler USB	STM32F446
Oscylatory	LPNO, 45,1548 MHz i 49,152 MHz
Sekcja zasilania	Liniowa; transformatory O-Core, osiem wielostopniowych regulatorów LDO
Wejścia cyfrowe	USB 2.0 typu B, I²S, koaksjalne, optyczne
PCM — deklarowana lista dla wejść cyfrowych	24 bity; 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz
PCM — wejście USB	Do 1536 kHz
DSD — deklarowana lista dla wejść cyfrowych	DSD64, 2,8224 MHz, DoP
DSD — wejście USB	Do DSD1024, 45,1584 MHz
Wyjście analogowe RCA	2 Vrms; impedancja wyjściowa 625 Ω
Wyjście analogowe XLR	4 Vrms; impedancja wyjściowa 1250 Ω
Tryby przetwarzania	NOS, OS
Filtry cyfrowe	Slow, Sharp
Sterownik USB dla Windows	Thesycon
Obsługa USB na macOS i Linux	Bez dodatkowego sterownika według karty produktu
Zgodny pilot	DN-Y3
Analogowa regulacja głośności	Nie
Zasilanie	100–240 V AC, 50/60 Hz
Pobór mocy	≤20 W
Pasmo przenoszenia	20 Hz – 70 kHz (−3 dB)
THD+N	0,002%
Stosunek sygnału do szumu (SNR)	115 dB
Zakres dynamiczny	>119 dB
Przesłuch międzykanałowy	−124 dB
Wymiary (szer. × gł. × wys.)	215 × 230 × 45 mm
Masa	3,5 kg
