Denafrips Erato Srebrny to przetwornik cyfrowo-analogowy wykorzystujący zbalansowaną architekturę R2R+DSD. Sygnały PCM są konwertowane przez 24-bitową drabinkę rezystorową, natomiast format DSD otrzymał odrębną, 6-bitową sekcję z 32-stopniową filtracją FIR. Konstrukcję uzupełniają ręcznie dopasowywane rezystory o precyzji 0,005%, przetwarzanie FPGA, adaptacyjny bufor FIFO oraz ponowne taktowanie sygnału.

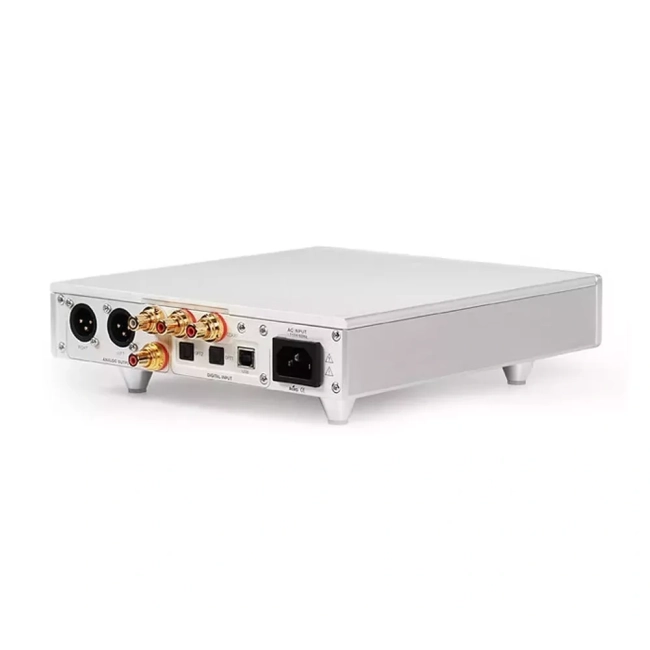

Erato pozwala podłączyć pięć źródeł cyfrowych przez USB, wejścia koaksjalne i optyczne. Po stronie analogowej udostępnia wyjścia RCA oraz XLR, dzięki czemu możesz dopasować sposób połączenia do wejść wzmacniacza lub przedwzmacniacza. Wejście USB obsługuje PCM do 1536 kHz i DSD1024, a tryby NOS i OS oraz filtry Slow i Sharp umożliwiają wybór sposobu przetwarzania sygnału.
To propozycja dla Ciebie, jeśli szukasz zewnętrznego DAC-a R2R do systemu ze źródłem USB, koaksjalnym lub optycznym. Wyjścia RCA i XLR ułatwiają integrację zarówno z urządzeniami wyposażonymi w wejścia niezbalansowane, jak i zbalansowane.
Erato nie realizuje całego procesu konwersji w jednym torze. Dla PCM wykorzystuje 24-bitową drabinkę R2R, natomiast DSD obsługuje dedykowana sekcja 6-bitowa współpracująca z 32-stopniową filtracją FIR. Pozwala to dostosować układ konwersji do charakteru obu rodzajów sygnału.

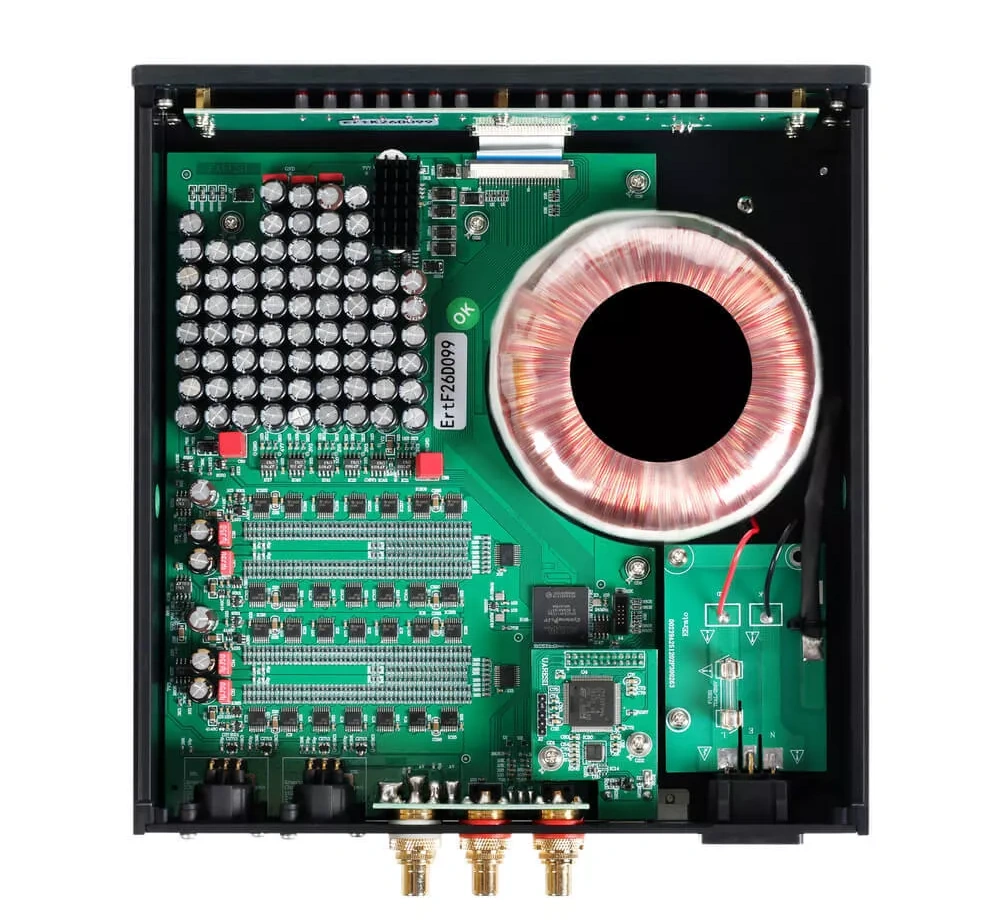

Każdy kanał ma własny programowalny układ logiczny CPLD oraz dwa zestawy dopasowanych sieci rezystorowych. CPLD steruje pracą drabinki i nie jest gotowym, scalonym przetwornikiem cyfrowo-analogowym.
Przetwarzaniem sygnału steruje FPGA z adaptacyjnym buforowaniem FIFO i ponownym taktowaniem. W układzie pracują dwa oscylatory femtosekundowe o częstotliwościach 45,1548 MHz i 49,152 MHz.
Interfejs USB 2.0 typu B wykorzystuje kontroler STM32F446 z rdzeniem ARM Cortex-M4. To właśnie przez USB dostępny jest najszerszy zakres obsługiwanych częstotliwości PCM oraz formatów DSD.

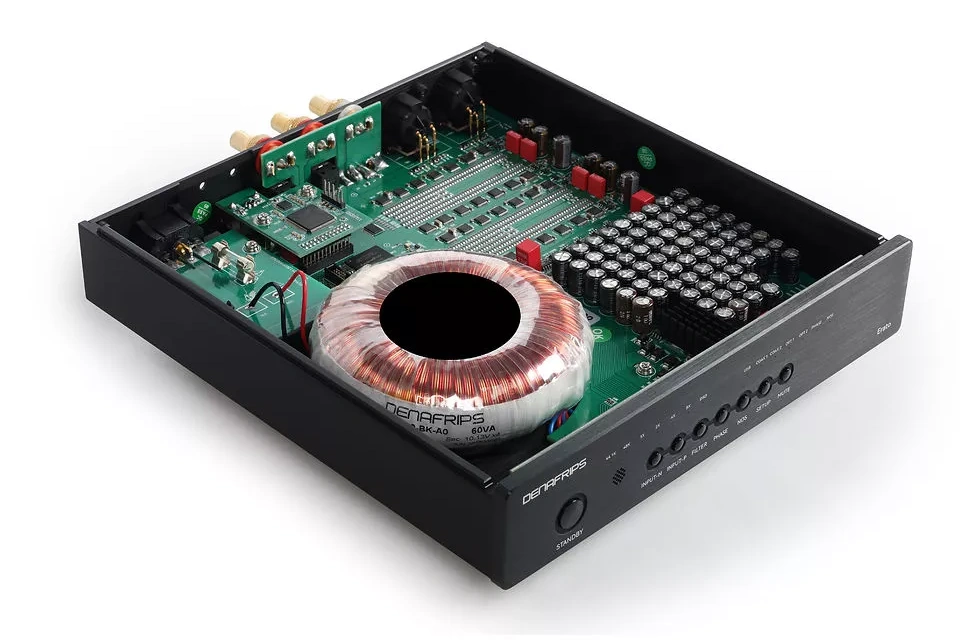

Ekranowany transformator O-core o mocy 60 VA i selekcjonowane kondensatory zasilają niezależnie sekcje cyfrową oraz analogową. Anodowana obudowa ze stopu aluminium jest obrabiana CNC i pełni również funkcję ekranu elektromagnetycznego.
Wszystkie wejścia przyjmują 24-bitowy PCM o częstotliwościach od 44,1 do 192 kHz. Wejście USB rozszerza zakres próbkowania PCM do 1536 kHz i obsługuje DSD64–DSD1024.
Jeśli chcesz wykorzystać najwyższe częstotliwości PCM lub formaty DSD powyżej DSD64, wybierz USB. Wejścia optyczne i koaksjalne obsługują DSD64 przesyłane jako DoP.
Wyjście RCA zapewnia napięcie 2,0 V RMS i impedancję 625 Ω, natomiast wyjście XLR oferuje 4,0 V RMS przy impedancji 1250 Ω. Są to dwa dostępne standardy połączenia analogowego z kolejnym urządzeniem w torze.
Wybierz wyjście odpowiadające wejściu wzmacniacza lub przedwzmacniacza. Podane wartości 625 Ω i 1250 Ω opisują impedancję wyjściową DAC-a, a nie impedancję kolumn głośnikowych.
Producent przewiduje dla systemu Windows sterownik Thesycon. Komputery z systemami macOS i Linux obsługują interfejs USB bez instalowania dodatkowego sterownika.
Przy konfiguracji źródła komputerowego uwzględnij system operacyjny i wybierz Erato jako urządzenie wyjściowe audio. Producent nie określa na karcie produktu wymaganych wersji systemów operacyjnych.
| Parametr | Wartość |
|---|---|
| Typ | Przetwornik cyfrowo-analogowy DAC R2R |
| Architektura | Zbalansowana R2R+DSD |
| Konwersja PCM | 24-bit R2R |
| Konwersja DSD | 6-bit DSD |
| Filtracja DSD | 32-stopniowa FIR |
| Precyzja rezystorów | 0,005%, ręcznie dopasowywane |
| Sterowanie kanałami | Niezależny CPLD i dwa zestawy dopasowanych sieci rezystorowych na kanał |
| Przetwarzanie cyfrowe | FPGA, adaptacyjny bufor FIFO, ponowne taktowanie |
| Oscylatory | Femtosekundowe, 45,1548 MHz i 49,152 MHz |
| Kontroler USB | STM32F446, ARM Cortex-M4 |
| Wejście USB | 1 × USB 2.0 typu B |
| Wejścia koaksjalne | 2 |
| Wejścia optyczne | 2 |
| Wyjście RCA | 2,0 V RMS |
| Impedancja wyjścia RCA | 625 Ω |
| Wyjście XLR | 4,0 V RMS |
| Impedancja wyjścia XLR | 1250 Ω |
| PCM dla wszystkich wejść | 24 bity; 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz |
| PCM przez USB | 44,1–1536 kHz |
| DSD przez USB | DSD64–DSD1024 |
| DSD przez wejścia optyczne i koaksjalne | DSD64, DoP |
| Tryby próbkowania | NOS / OS |
| Filtry cyfrowe | Slow / Sharp |
| Pasmo przenoszenia | 20 Hz–70 kHz, +1/−3 dB |
| THD+N | ≤0,003% (A) |
| Stosunek sygnału do szumu | ≥119 dB(A) |
| Zakres dynamiczny | ≥119 dB |
| Przesłuch między kanałami | ≤−87 dB |
| Zasilanie wariantu oferowanego w Polsce | 230 V AC, 50 Hz |
| Transformator | Ekranowany O-core, 60 VA |
| Pobór mocy | ≤20 W |
| Obudowa | Anodowany stop aluminium, obróbka CNC |
| Wymiary (szer. × gł. × wys.) | 220 × 255 × 65 mm |
| Masa | 3,2 kg |
| Kompatybilny pilot | Denafrips DN-Y3, sprzedawany osobno |
| Wykończenie | Srebrne |

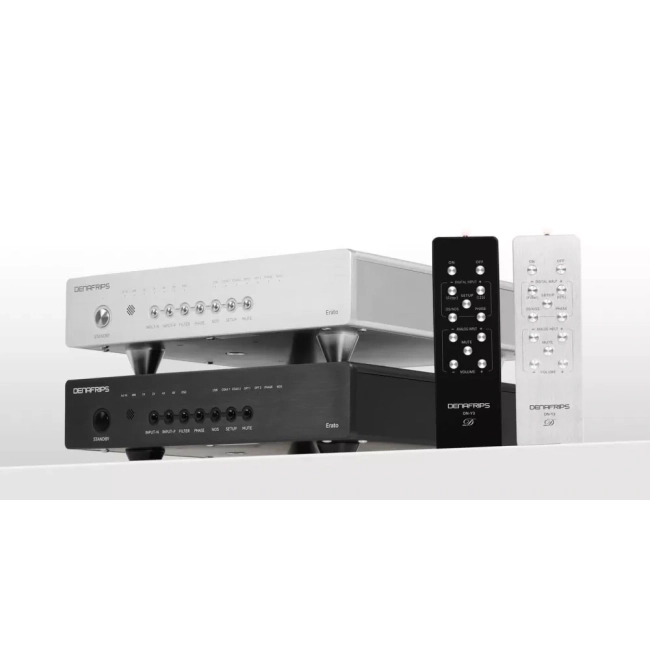

Nie. Erato współpracuje z opcjonalnym pilotem Denafrips DN-Y3, który jest sprzedawany osobno i pozwala wybierać wejście, tryb NOS lub OS, filtr oraz stan czuwania.
Nie. Są to impedancje wyjść analogowych DAC-a: odpowiednio RCA i XLR. Nie opisują impedancji głośników.
Nie. PCM jest konwertowany przez 24-bitową drabinkę R2R, natomiast DSD obsługuje odrębna sekcja 6-bitowa z 32-stopniową filtracją FIR.
Wariant opisany na tej karcie jest przeznaczony do zasilania 230 V AC, 50 Hz. Jego katalogowy pobór mocy nie przekracza 20 W.
