LaIV Harmony DAC 2 Black

LAiV Harmony DAC 2 Black – dyskretny przetwornik R2R dla wymagającego systemu

LAiV Harmony DAC 2 Black to zaawansowany przetwornik cyfrowo-analogowy zaprojektowany jako centralny element toru cyfrowego w systemie audio klasy premium. Otrzymujesz konstrukcję opartą na w pełni zbalansowanej, dyskretnej drabince R2R, z cyfrowym silnikiem Intel Cyclone FPGA oraz zegarem CCHD-957 femto. W porównaniu z wcześniejszym Harmony DAC nowa wersja rozwija tę samą koncepcję, dodając m.in. dyskretny bufor wyjściowy pracujący w klasie A, bezpośrednie wejście zegara master 10 MHz, pełną izolację cyfrową między sekcją wejściową i wyjściową oraz kolorowy wyświetlacz TFT 960 × 400. Jeżeli zależy Ci na DAC-u z rozbudowaną obsługą PCM, natywnym DSD i praktyczną integracją z systemem, Harmony DAC 2 daje Ci precyzyjnie określony zestaw funkcji bez zbędnych dodatków.

Dla kogo jest ten produkt?

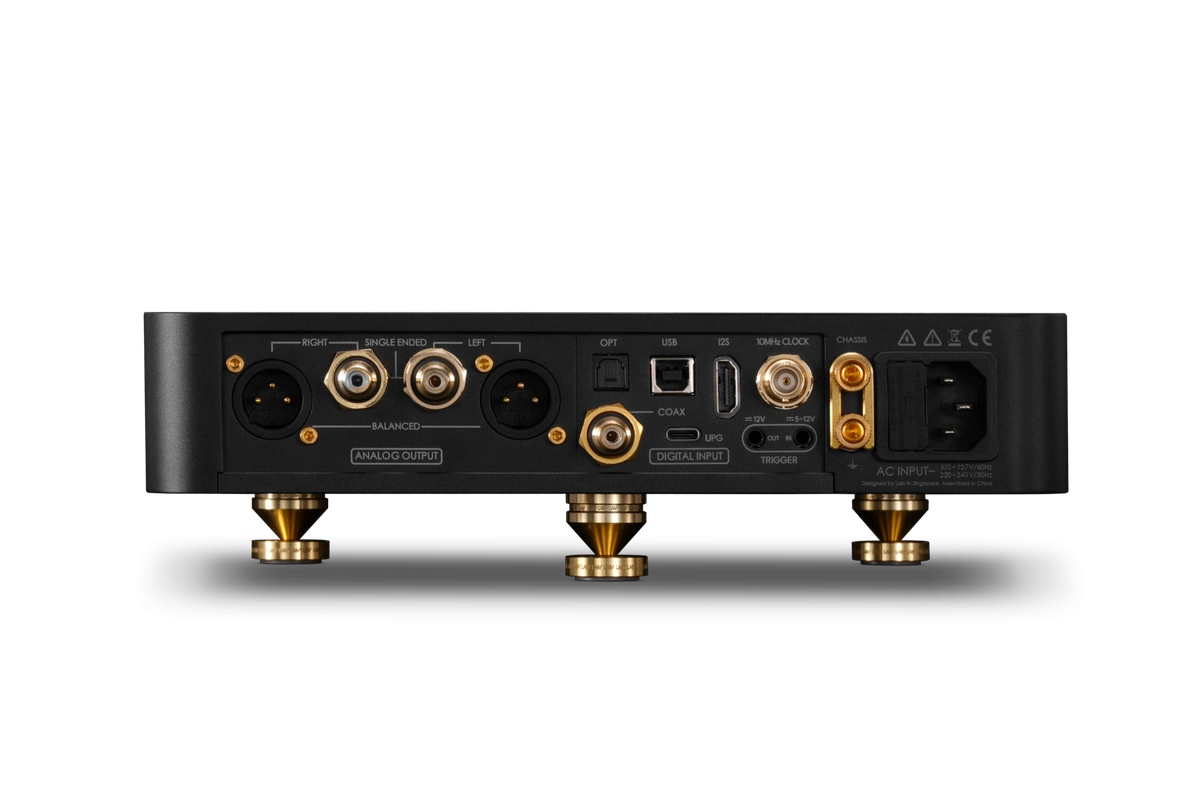

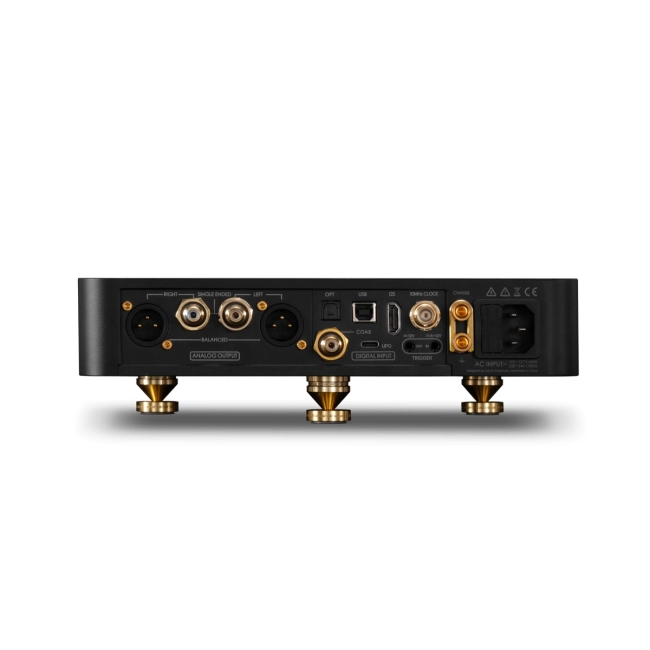

To propozycja dla użytkownika, który buduje wysokiej klasy tor cyfrowy i potrzebuje osobnego DAC-a z wyjściami XLR oraz RCA, obsługą wejść USB, optycznego, koaksjalnego, I2S i możliwością pracy z zewnętrznym zegarem 10 MHz.

Najważniejsze zalety

• W pełni zbalansowana, dyskretna architektura R2R. Harmony DAC 2 wykorzystuje precyzyjnie dopasowaną drabinkę rezystorową R2R. To rozwiązanie stanowi podstawę sekcji konwersji cyfrowo-analogowej w tym modelu.
• Jednoczesna praca wyjść XLR i RCA. Nowy dyskretny bufor wyjściowy klasy A pozwala zasilać wyjścia zbalansowane i niezbalansowane równolegle. Dzięki temu nie musisz wybierać tylko jednego typu połączenia analogowego.
• Bezpośrednie wejście zegara master 10 MHz. DAC przyjmuje zewnętrzny zegar przez złącze BNC 50 Ω. Producent wskazuje, że nie jest do tego wymagany dodatkowy DDC ani obejście przez I2S.
• Trzy tryby konwersji PCM. Dla sygnałów PCM możesz korzystać z NOS, firmowego trybu oversamplingu LAiV albo sprzętowego SRC. Sygnał DSD pozostaje natywny i pracuje wyłącznie w trybie NOS.
• Pełna izolacja cyfrowa między wejściem i wyjściem. Konstrukcja oddziela sekcje wejściowe od wyjściowych na poziomie cyfrowym. Ma to ograniczać przenoszenie zakłóceń z urządzeń źródłowych do dalszych etapów pracy DAC-a.

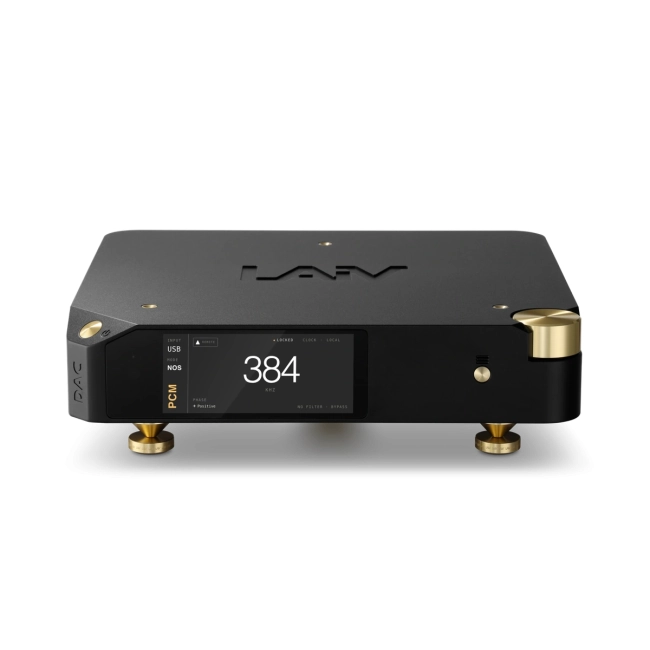

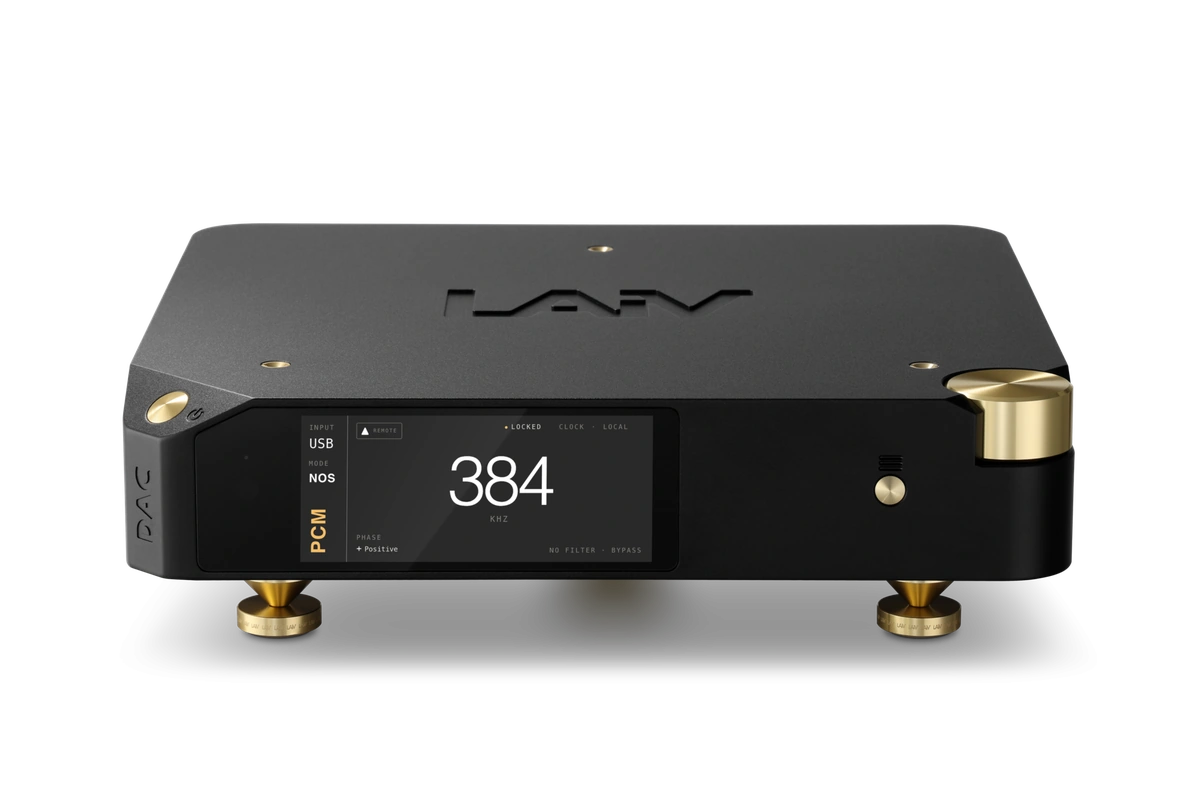

• Nowy kolorowy wyświetlacz i wygodniejsza obsługa. Panel TFT 960 × 400 prezentuje m.in. wejście, tryb i częstotliwość próbkowania. Aktualizacje firmware realizowane są przez port USB-C na tylnym panelu.

Technologia i detale

Sercem LAiV Harmony DAC 2 Black jest w pełni zbalansowana, dyskretna drabinka R2R. Za przetwarzanie cyfrowe i zarządzanie sygnałem odpowiada układ Intel Cyclone FPGA, współpracujący z zegarem CCHD-957 femto. Urządzenie obsługuje sygnał PCM do 768 kHz przez USB oraz I2S, a dla wejść optycznego i koaksjalnego przewidziano PCM do 192 kHz. DSD jest obsługiwane natywnie do DSD256 przez USB oraz I2S, natomiast przez wejścia optyczne i koaksjalne dostępne jest DSD64 w trybie DoP.

Istotną zmianą względem poprzedniej generacji jest dyskretny bufor wyjściowy klasy A. Według danych produktu może on równocześnie sterować wyjściami XLR i RCA przy niskiej impedancji wyjściowej: poniżej 50 Ω dla XLR oraz poniżej 25 Ω dla RCA. Napięcie wyjściowe określono na 4,15 Vrms dla XLR i 2,08 Vrms dla RCA. Takie rozwiązanie zwiększa elastyczność integracji, gdy chcesz podłączyć DAC do dwóch torów albo korzystać jednocześnie z połączenia zbalansowanego i niezbalansowanego.

Harmony DAC 2 oferuje także bezpośrednie wejście zegara 10 MHz na złączu BNC. Parametry tego wejścia podano jako 50 Ω oraz zakres 0,5–3,3 V. W praktyce oznacza to, że zewnętrzny zegar master można podłączyć bez pośredniczącego konwertera DDC. Do integracji systemowej służy wyzwalacz 12 V w wersji wejście/wyjście, a kolorowy ekran TFT ułatwia kontrolę trybu pracy z miejsca odsłuchowego. Obudowa ma 255 × 250 × 50 mm, a ze spike’ami wysokość wzrasta do 75 mm.

Dane techniczne

FAQ

Czy LAiV Harmony DAC 2 może jednocześnie pracować przez XLR i RCA?

Tak. Produkt ma dyskretny bufor wyjściowy klasy A, który obsługuje równoczesną pracę wyjść XLR i RCA.

Jakie tryby konwersji PCM są dostępne?

Dla PCM dostępne są trzy tryby: NOS, firmowy tryb OS LAiV oraz sprzętowy SRC. DSD pracuje natywnie i wyłącznie w trybie NOS.

Czy do wejścia zegara 10 MHz potrzebny jest DDC?

Nie według opisu produktu. Harmony DAC 2 ma bezpośrednie wejście 10 MHz na BNC, więc nie wymaga pośredniczenia przez DDC ani I2S.

Czy pilot jest w zestawie?

Tak, w zestawie znajduje się pilot Harmony RCX. Bateria CR2032 nie jest dołączona.
