LaIV Harmony DAC 2 Silver

LAiV Harmony DAC 2 Silver – dyskretny DAC R2R z wyjściami XLR i RCA pracującymi jednocześnie

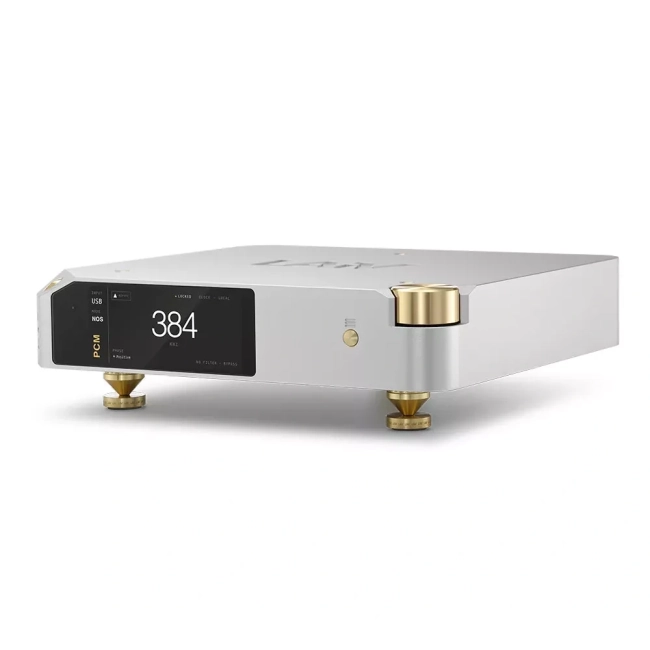

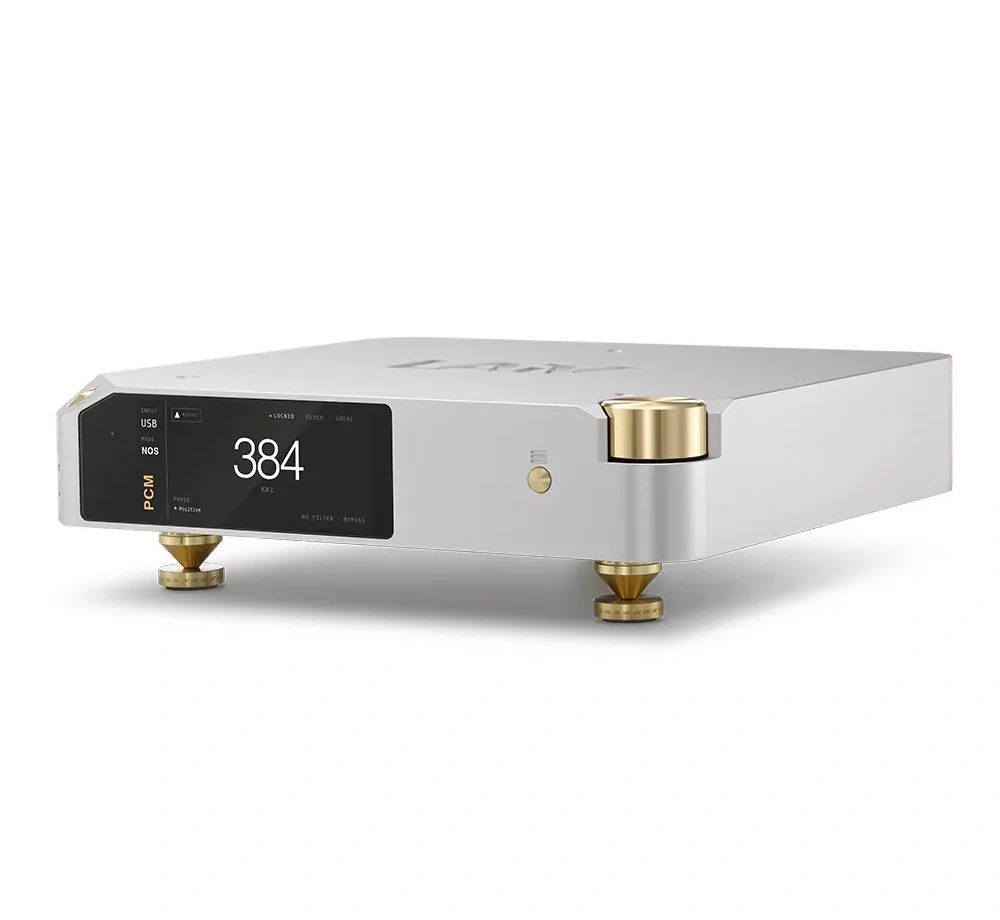

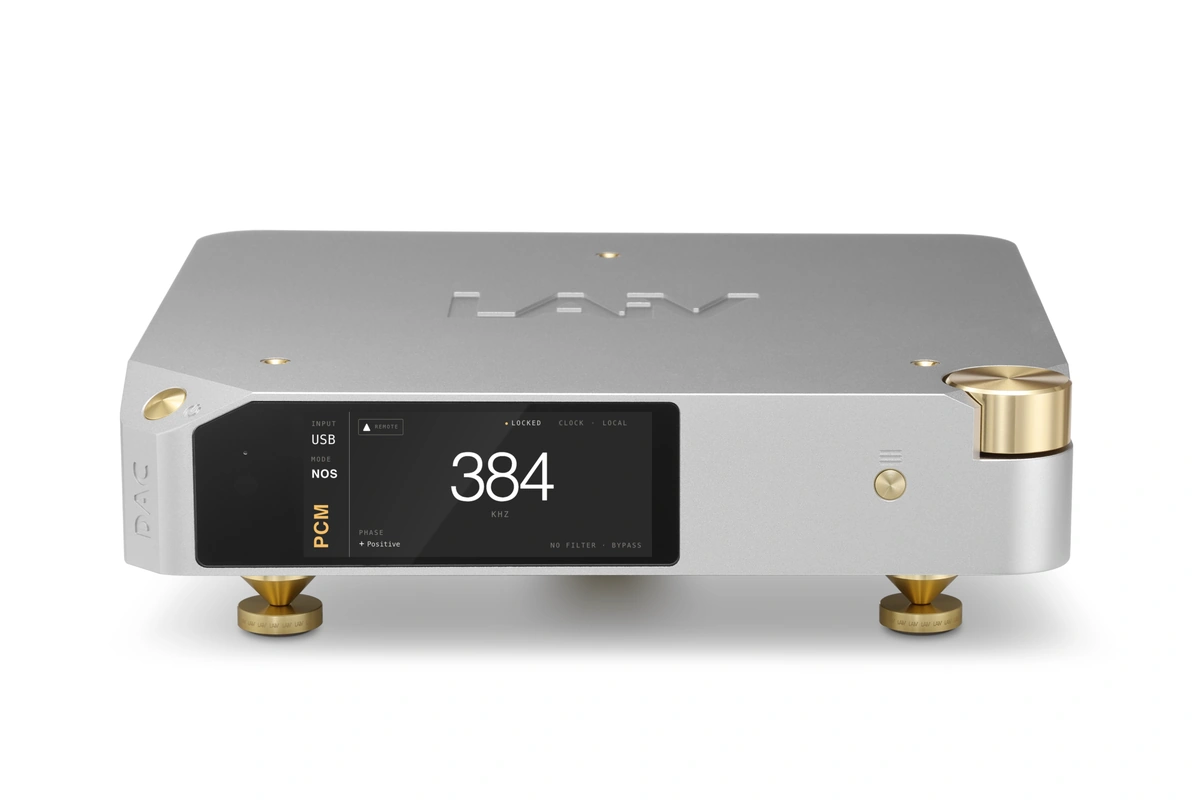

LAiV Harmony DAC 2 Silver to wysokiej klasy przetwornik cyfrowo-analogowy zaprojektowany dla systemów, w których liczy się precyzyjna konwersja sygnału, elastyczna integracja i dopracowana obsługa. Urządzenie bazuje na w pełni zbalansowanej, dyskretnej drabince R2R z precyzyjnie dobieranymi elementami, a za część cyfrową odpowiada układ Intel Cyclone FPGA wspierany zegarem CCHD-957 femto. W tej wersji producent rozwinął kluczowe obszary użytkowe: dodał dyskretny bufor wyjściowy klasy A, bezpośrednie wejście zegara master 10 MHz, pełną izolację cyfrową między sekcjami wejściową i wyjściową, kolorowy wyświetlacz 960 × 400 oraz aktualizacje firmware przez USB-C. Jeśli chcesz włączyć DAC do rozbudowanego toru stereo i korzystać zarówno z wyjść XLR, jak i RCA, Harmony DAC 2 daje Ci taką możliwość bez konieczności wyboru tylko jednego typu połączenia.

Dla kogo jest ten produkt?

To propozycja dla użytkownika, który buduje zaawansowany tor cyfrowo-analogowy i potrzebuje DAC-a z architekturą R2R, wejściami cyfrowymi wysokiej rozdzielczości, wyjściami zbalansowanymi oraz funkcjami integracyjnymi takimi jak trigger 12 V i wejście zegara 10 MHz.

Najważniejsze zalety

• W pełni zbalansowana, dyskretna architektura R2R. Harmony DAC 2 wykorzystuje drabinkę rezystorową R2R z precyzyjnie dobieranymi elementami. To rozwiązanie przeznaczone do konwersji cyfrowo-analogowej bez opierania toru na typowym układzie scalonym DAC.
• Dyskretny bufor wyjściowy klasy A. Nowo opracowany bufor pozwala jednocześnie napędzać wyjścia XLR i RCA. Dzięki temu możesz podłączyć dwa tory analogowe, na przykład wzmacniacz z wejściem zbalansowanym i drugi element korzystający z RCA.
• Trzy tryby konwersji PCM. Dla sygnałów PCM dostępne są tryby NOS, firmowy OS oraz sprzętowy SRC. Obsługa DSD pozostaje natywna i pracuje wyłącznie w trybie NOS, bez oversamplingu.
• Bezpośrednie wejście zegara master 10 MHz. DAC przyjmuje zewnętrzny zegar 10 MHz przez złącze BNC 50 Ω. Producent podkreśla, że nie wymaga to dodatkowego DDC ani obejścia przez I2S.
• Pełna izolacja cyfrowa między wejściami i wyjściami. Konstrukcja oddziela sekcję wejściową od wyjściowej w domenie cyfrowej. Ma to ograniczać przenoszenie zakłóceń pochodzących ze źródeł cyfrowych do dalszych stopni urządzenia.

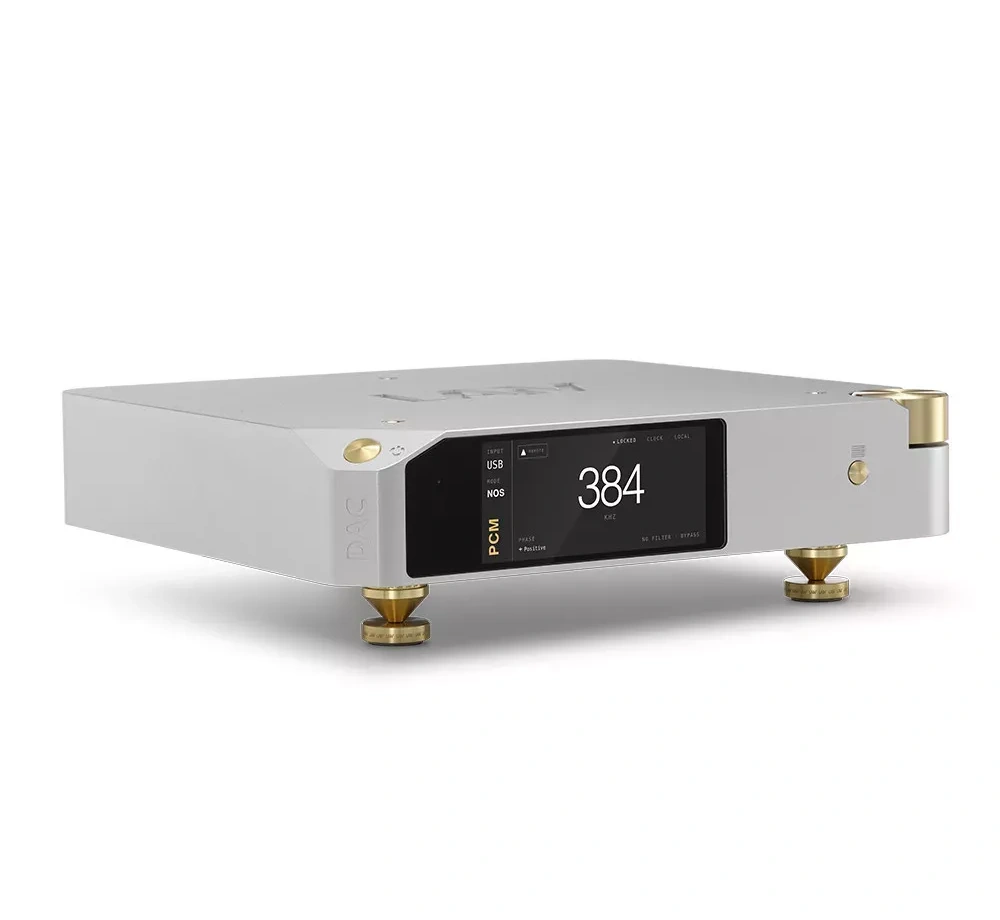

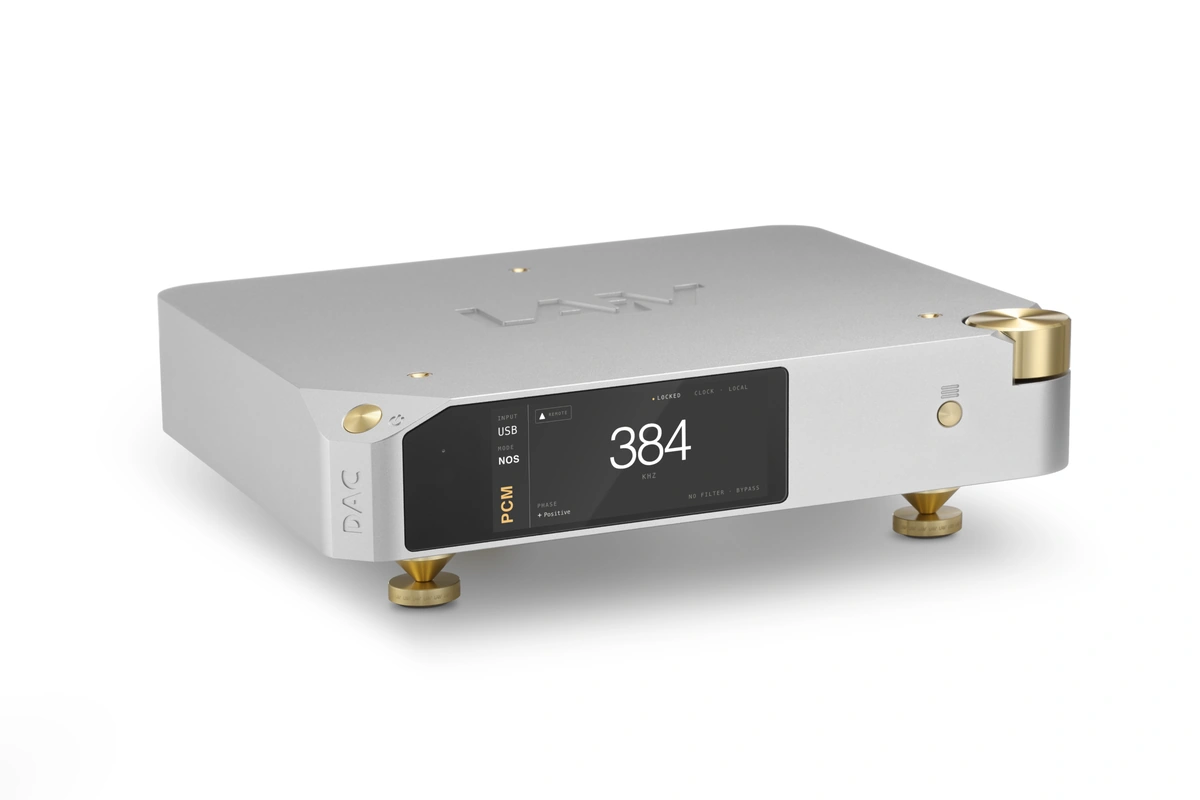

• Nowy kolorowy wyświetlacz i wygodniejsza obsługa. Panel 960 × 400 TFT LCD pokazuje odświeżoną grafikę, tryb pracy i informacje o sygnale. Aktualizacje firmware odbywają się przez port USB-C na tylnym panelu.

Technologia i detale

Sercem LAiV Harmony DAC 2 jest w pełni zbalansowana, dyskretna drabinka R2R, której zadaniem jest przetwarzanie sygnału cyfrowego na analogowy z wykorzystaniem precyzyjnie dobranych rezystorów. W sekcji cyfrowej zastosowano Intel Cyclone FPGA oraz zegar CCHD-957 femto. Taka architektura pozwala producentowi realizować własne tryby przetwarzania PCM: NOS, wewnętrzny OS oraz sprzętowy SRC. Tryb SRC konwertuje PCM do 705,6/768 kHz, natomiast sygnał DSD pozostaje natywny, w trybie NOS.

Istotną zmianą względem wcześniejszego Harmony DAC jest dyskretny bufor wyjściowy klasy A. Według danych z karty produktu wyjścia XLR i RCA mogą pracować jednocześnie, a ich impedancja wyjściowa pozostaje niska: poniżej 50 Ω dla XLR i poniżej 25 Ω dla RCA. Napięcie wyjściowe wynosi 4,15 Vrms dla XLR oraz 2,08 Vrms dla RCA. W praktyce daje Ci większą swobodę przy integracji urządzenia z przedwzmacniaczem, wzmacniaczem zintegrowanym, końcówką mocy lub drugim elementem toru korzystającym z osobnego wejścia analogowego.

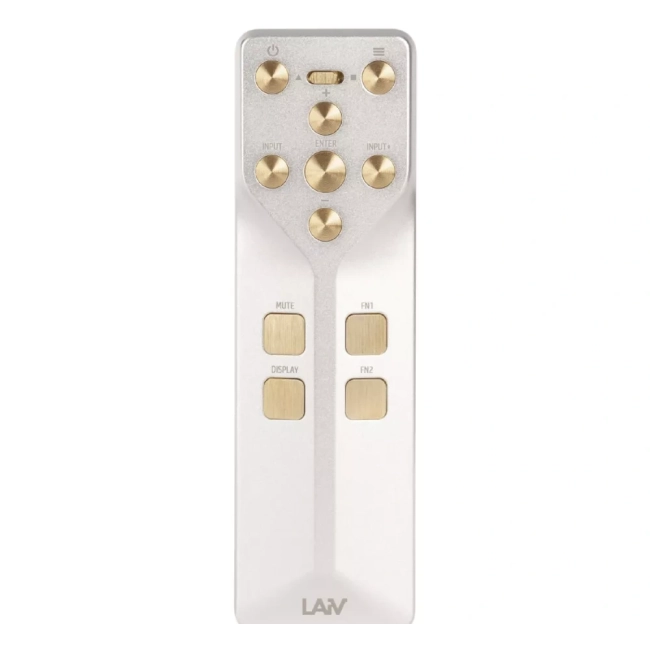

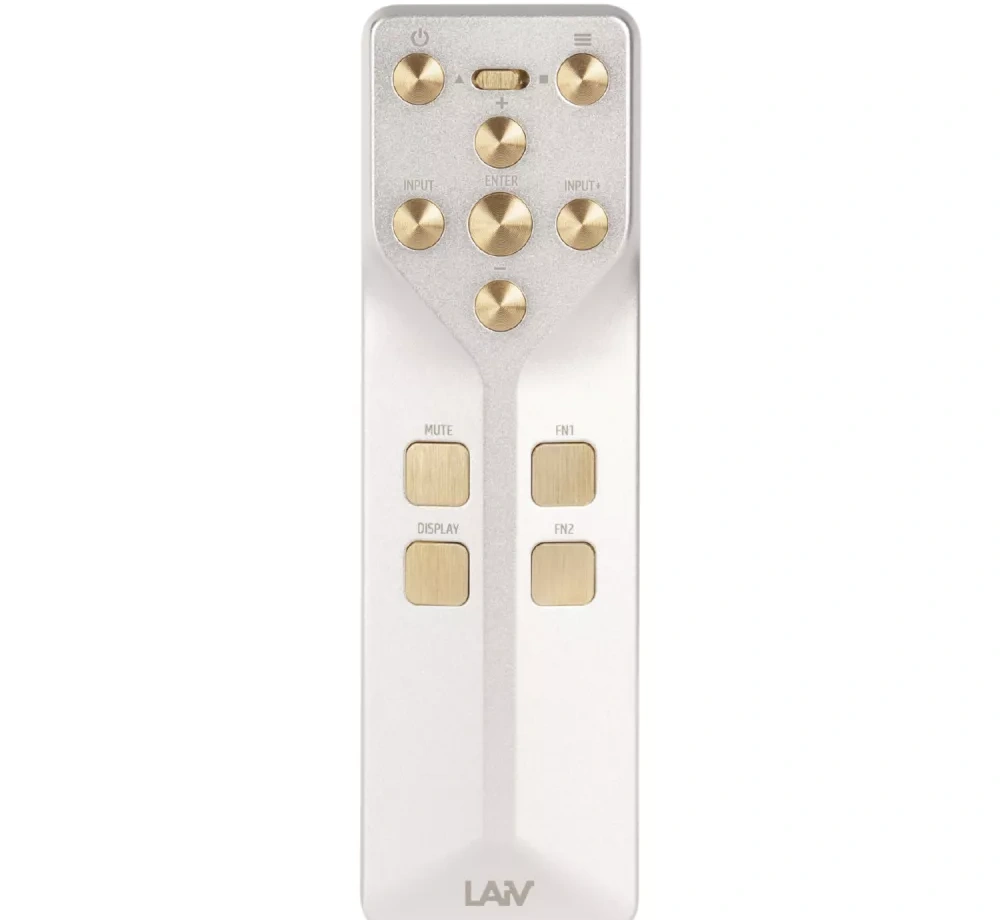

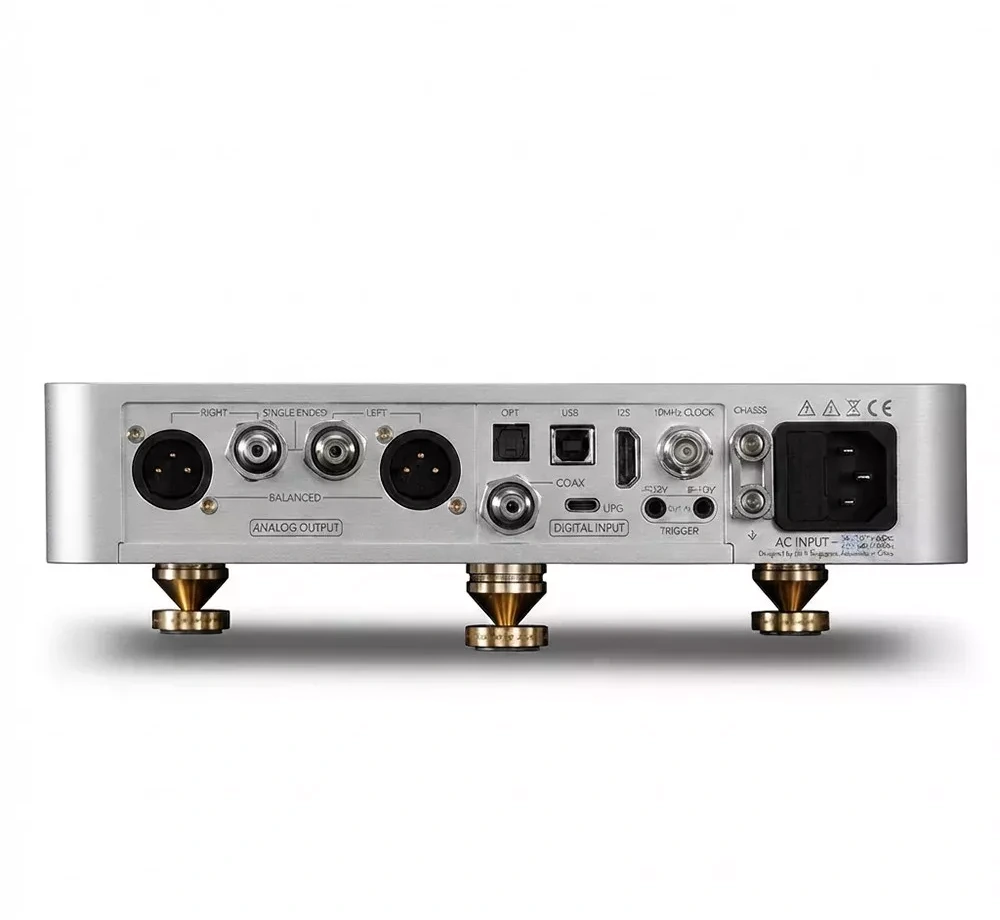

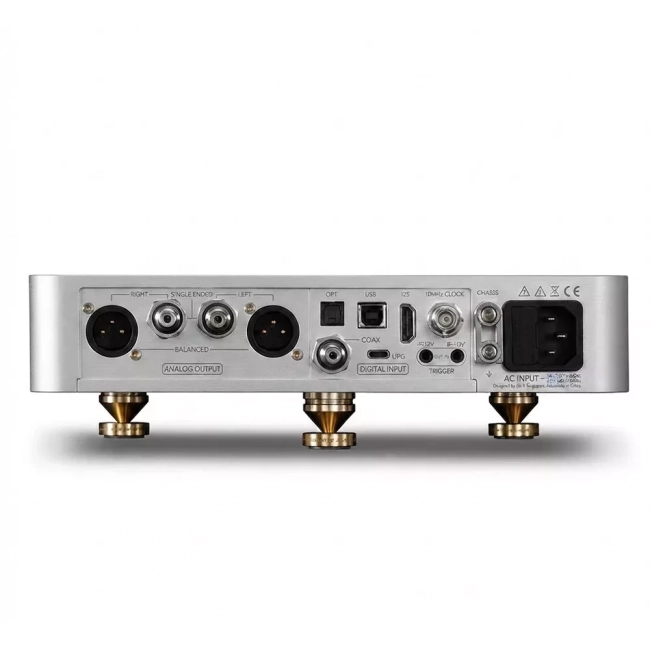

Harmony DAC 2 został również przygotowany do współpracy z zewnętrznym zegarem referencyjnym. Wejście 10 MHz korzysta ze złącza BNC o impedancji 50 Ω i akceptuje zakres 0,5–3,3 V. Urządzenie oferuje wejścia USB, optyczne, koaksjalne, I2S oraz wejście zegara master. USB i I2S obsługują PCM do 768 kHz oraz DSD256, a wejścia optyczne i koaksjalne obsługują PCM do 192 kHz oraz DSD64 przez DoP. Do integracji systemowej służy trigger 12 V wejście/wyjście, a do codziennej obsługi pilot Harmony RCX. W zestawie znajdują się także karta powitalna z Certyfikatem Autentyczności, trzy stopki typu spike shoes z kartą ustawienia, przewód zasilający i ściereczka do czyszczenia.

Dane techniczne

FAQ

Czy LAiV Harmony DAC 2 może używać XLR i RCA jednocześnie?

Tak. Karta produktu dla Harmony DAC 2 potwierdza, że dyskretny bufor klasy A pozwala jednocześnie napędzać wyjścia XLR i RCA.

Jakie tryby konwersji PCM są dostępne?

Dostępne są trzy tryby: NOS, firmowy OS oraz sprzętowy SRC. Tryb SRC konwertuje sygnał PCM do 705,6/768 kHz.

Czy DSD jest oversamplowane?

Nie według danych z karty produktu. DSD pozostaje natywne i pracuje wyłącznie w trybie NOS.

Czy DAC ma wejście zewnętrznego zegara?

Tak. Harmony DAC 2 ma bezpośrednie wejście zegara master 10 MHz na złączu BNC 50 Ω, z zakresem 0,5–3,3 V.
