Mutec REF 10 Nano

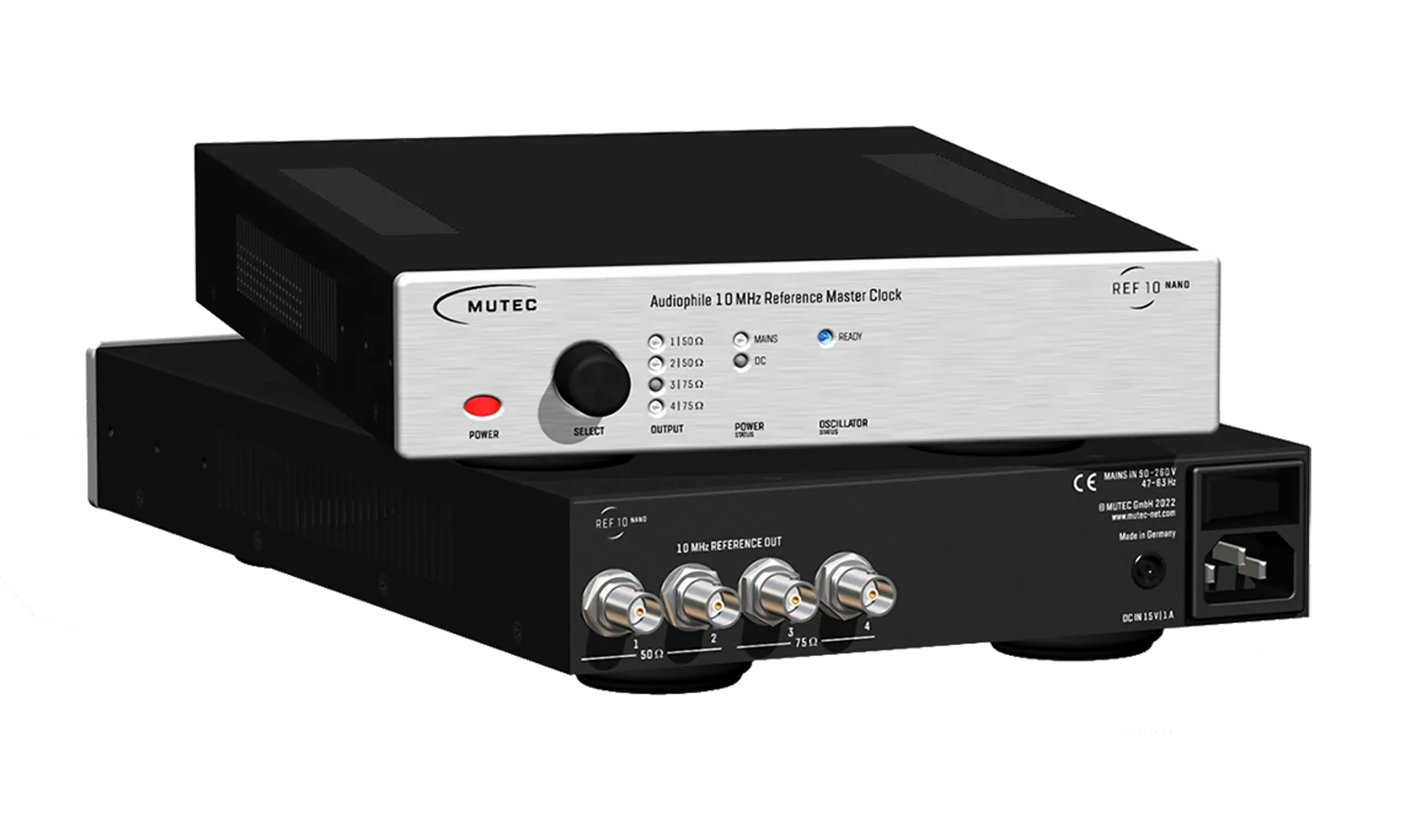

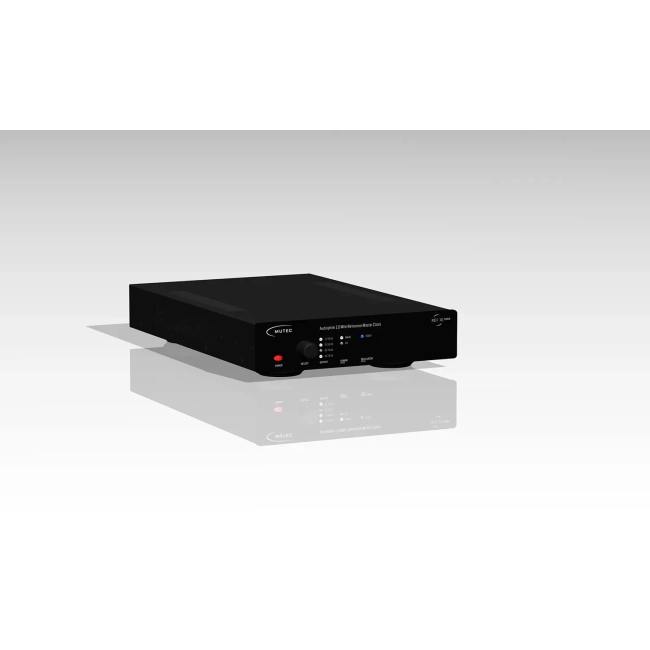

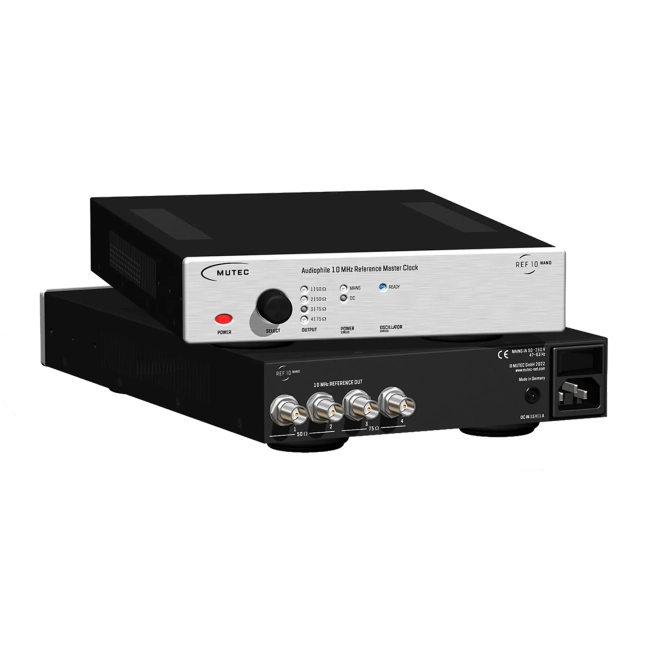

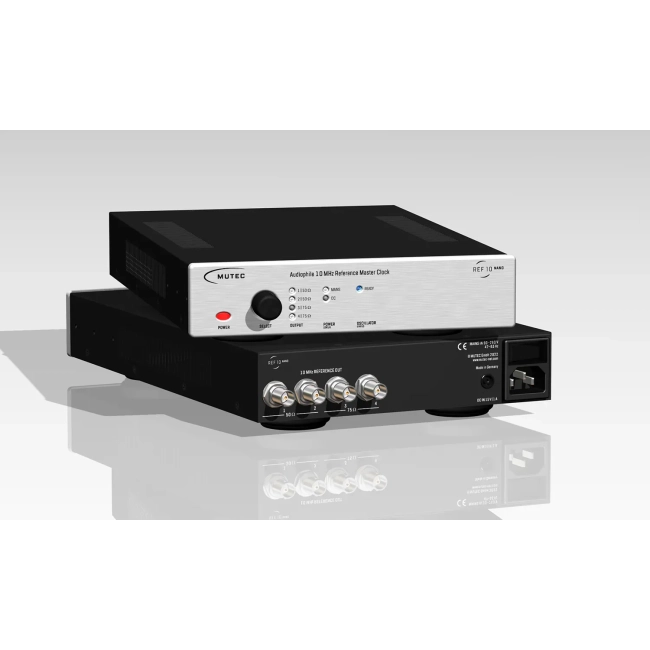

Mutec REF 10 Nano – kompaktowy referencyjny zegar wzorcowy 10 MHz

Mutec REF 10 Nano to kompaktowy referencyjny zegar wzorcowy 10 MHz dla systemów cyfrowego audio, w których liczy się precyzyjne taktowanie i stabilna synchronizacja kompatybilnych urządzeń. Model bazuje na rozwiązaniach znanych z Mutec REF 10, ale przenosi je do mniejszej konstrukcji. Jeśli korzystasz z przetwornika C/A, re-clockera, streamera, serwera muzycznego, odtwarzacza CD, przełącznika sieciowego lub generatora zegara z obsługą sygnału 10 MHz, REF 10 Nano pozwala zbudować bardziej uporządkowaną architekturę taktowania. Urządzenie oferuje cztery wyjścia BNC, dzięki czemu może jednocześnie współpracować z maksymalnie czterema kompatybilnymi komponentami. W centrum konstrukcji znajduje się niemiecki oscylator kwarcowy OCXO, utrzymywany w stabilnych warunkach temperaturowych, co ma kluczowe znaczenie dla stabilności częstotliwości.

Dla kogo jest ten produkt?

Mutec REF 10 Nano jest dla Ciebie, jeśli budujesz zaawansowany cyfrowy system audio lub tor studyjny i chcesz zsynchronizować kompatybilne urządzenia z zewnętrznym zegarem referencyjnym 10 MHz.

Najważniejsze zalety

• Referencyjne taktowanie 10 MHz. REF 10 Nano generuje sygnał zegara wzorcowego 10 MHz dla kompatybilnych urządzeń audio. To rozwiązanie przeznaczone do systemów, w których precyzja synchronizacji ma znaczenie dla pracy całego toru cyfrowego.

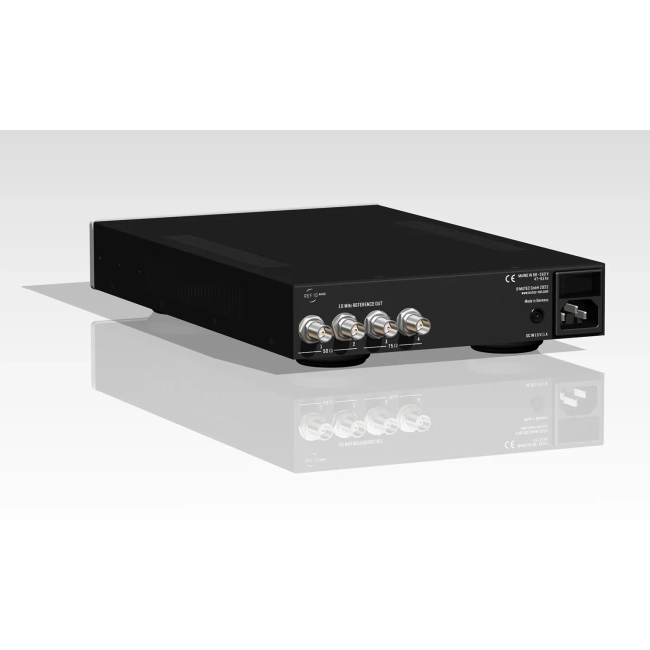

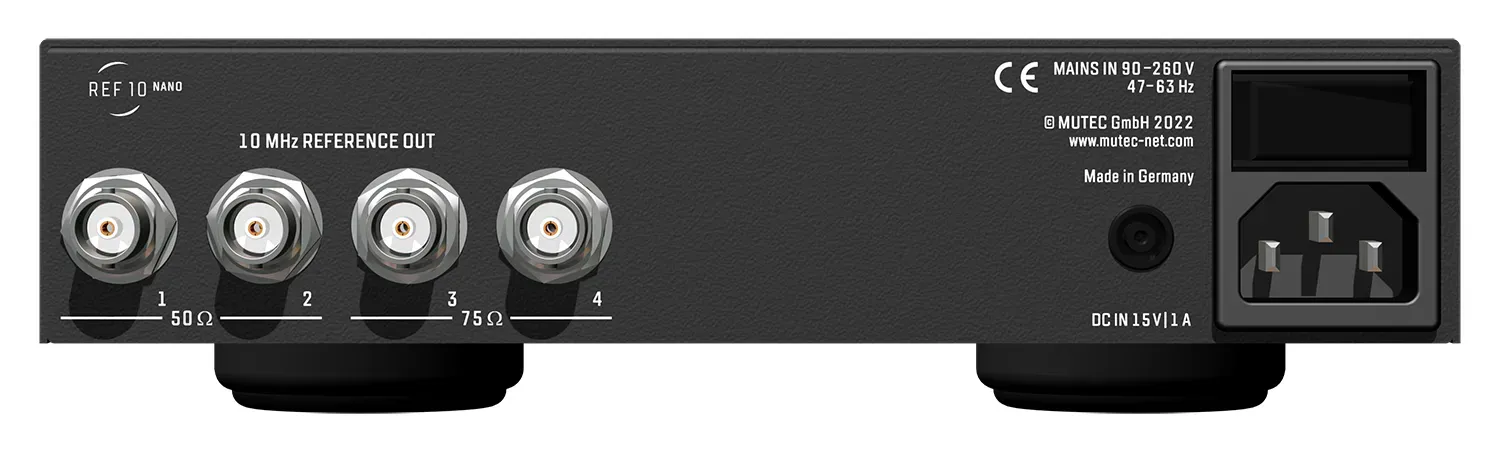

• Cztery wyjścia BNC do jednoczesnej pracy. Urządzenie może być bezpośrednio podłączone do maksymalnie czterech komponentów zgodnych z częstotliwością 10 MHz. Dostępne są dwa wyjścia 50 Ω oraz dwa wyjścia 70 Ω, zgodnie z danymi technicznymi produktu.
• Oscylator OCXO produkowany w Niemczech. Zastosowany oscylator kwarcowy OCXO pracuje w dedykowanej ogrzewanej obudowie. Takie rozwiązanie ma utrzymywać stabilną temperaturę pracy i ograniczać wpływ zmian otoczenia na stabilność częstotliwości.
• Projekt zoptymalizowany pod niski szum fazowy. REF 10 Nano został opisany jako audiofilski zegar wzorcowy o bardzo niskim szumie fazowym. Producent podaje wartości szumu fazowego dla 1 Hz, 10 Hz, 100 Hz i 1000 Hz oraz jitter około 30 fs w paśmie 1–100 Hz.
• Rozbudowane podejście do zasilania. Wewnętrzny zasilacz jest samoprzełączający się i zgodny z szerokim zakresem napięcia wejściowego. Urządzenie ma także wejście DC 16 V, które pozwala ominąć wewnętrzne zasilanie z użyciem zewnętrznego zasilacza.
• Kompaktowa forma i opcja instalacji studyjnej. Obudowa ma 196 x 44 x 300 mm i waży 2 kg. Producent przewiduje również opcjonalny zestaw montażowy do instalacji w 19-calowych szafach studyjnych w formacie 1RU.

Technologia i detale

Sercem Mutec REF 10 Nano jest oscylator kwarcowy OCXO 10,000 MHz. Skrót OCXO oznacza Oven Controlled Quartz Oscillator, czyli oscylator kwarcowy kontrolowany temperaturowo. W tej konstrukcji element taktujący jest utrzymywany w dedykowanej ogrzewanej obudowie, aby zapewnić możliwie stabilne warunki pracy. Według opisu produktu stabilność częstotliwości jest jednym z najważniejszych parametrów referencyjnego zegara głównego, ponieważ zmiany temperatury mogą wpływać na precyzję cyfrowego przetwarzania sygnału w podłączonych urządzeniach.

Mutec podkreśla przewagę stabilności krótkoterminowej w zastosowaniach audio. W tym kontekście liczy się dokładność bardzo krótkich interwałów czasowych, od jednej próbki do kolejnej, a nie wyłącznie stabilność długoterminowa typowa dla innych zastosowań, na przykład telekomunikacyjnych. Dlatego w opisie produktu zwrócono uwagę na jitter oraz szum fazowy jako parametry istotne dla cyfrowego audio. REF 10 Nano ma stabilność krótkookresową, mierzoną jako odchylenie Allana przy Tau = 1 s, na poziomie 1 x 10-12 typowo, a jitter w paśmie 1–100 Hz wynosi około 30 fs.

Istotnym elementem konstrukcji jest również zasilanie. Oscylator sterowany systemem ogrzewania otrzymuje napięcie zasilania o bardzo niskim poziomie szumów, odizolowane od pozostałych obwodów. Poszczególne sekcje układu są zasilane indywidualnie przez zoptymalizowane źródła napięcia, aby ograniczać wzajemne zakłócenia. Obwody dystrybucji i wzmocnienia zegara mają przekazywać sygnał OCXO do czterech wyjść możliwie bez strat. Jeżeli chcesz rozbudować konfigurację z urządzeniami bez wejścia 10 MHz, źródło wskazuje interfejsy Mutec MC3+ lub MC3+ USB jako element pośredniczący.

Dane techniczne

FAQ

Czy Mutec REF 10 Nano można podłączyć do kilku urządzeń jednocześnie?

Tak. REF 10 Nano może być bezpośrednio podłączony do maksymalnie czterech urządzeń kompatybilnych z częstotliwością 10 MHz.

Jakie urządzenia mogą współpracować z REF 10 Nano?

Źródło wskazuje przetworniki cyfrowo-analogowe, przełączniki sieciowe, re-clockery, generatory zegara, odtwarzacze CD, serwery oraz streamery, pod warunkiem zgodności z zegarem 10 MHz.

Co zrobić, jeśli mój komponent nie ma wejścia 10 MHz?

Według opisu produktu w takiej konfiguracji interfejs Mutec MC3+ lub MC3+ USB może zapewnić połączenie między REF 10 Nano a sprzętem audio, który ma zostać zsynchronizowany.

Czy REF 10 Nano ma możliwość zasilania zewnętrznego?

Tak. Oprócz wewnętrznego zasilacza samoprzełączającego się urządzenie ma wejście DC 16 V, które pozwala zastosować zewnętrzny zasilacz.
