Mutec REF 10

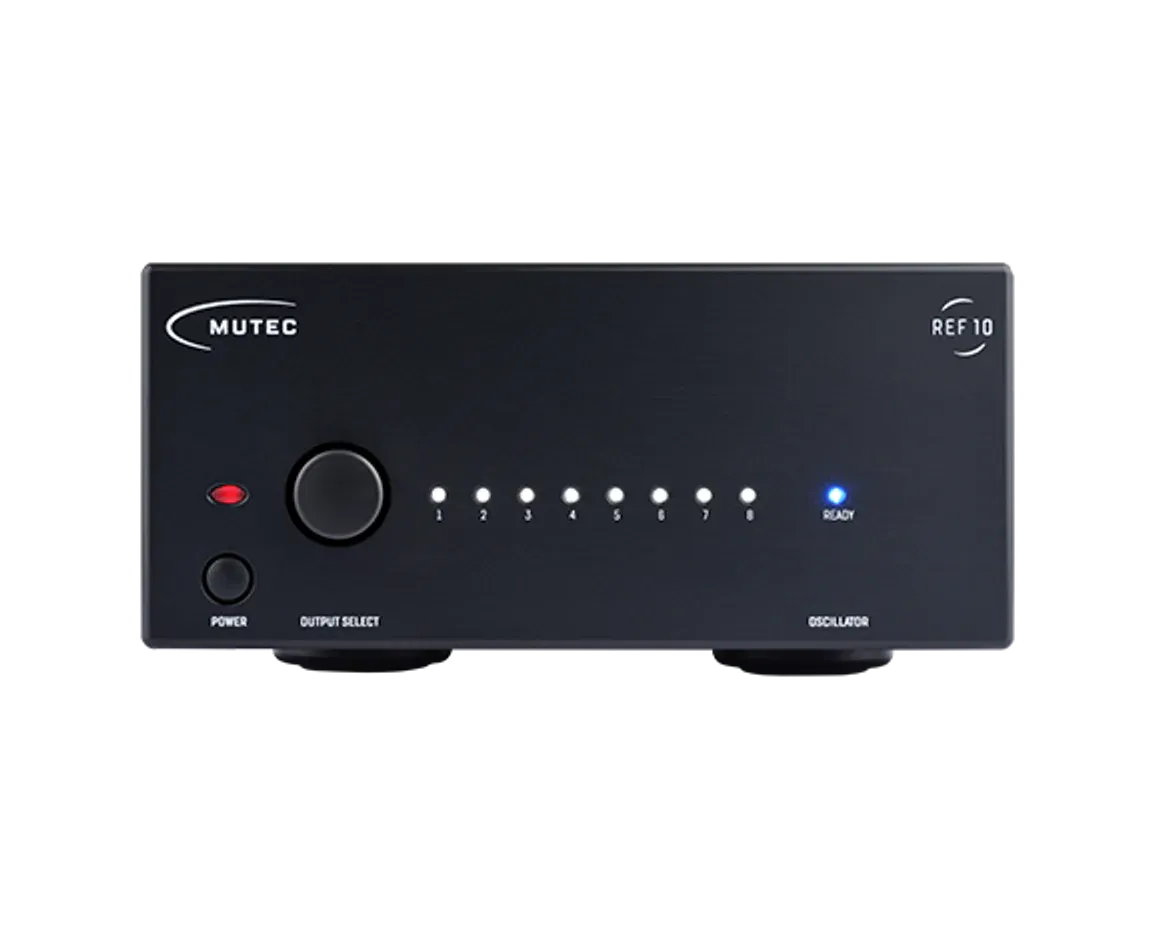

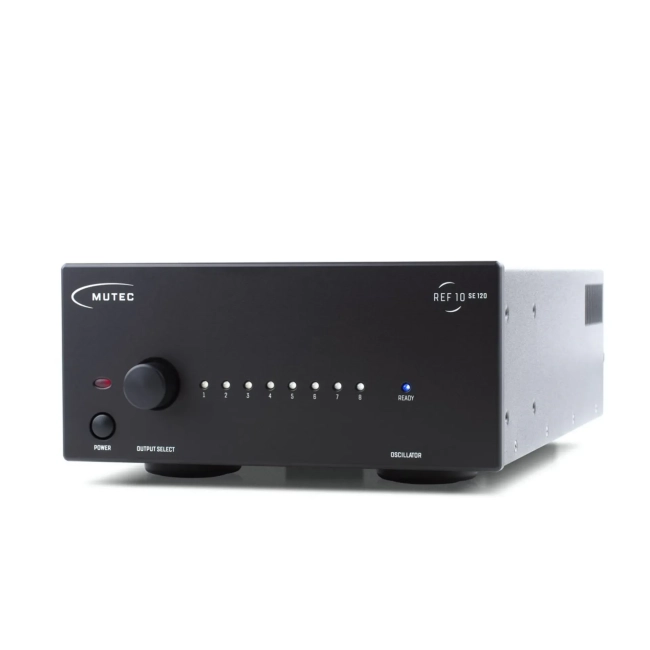

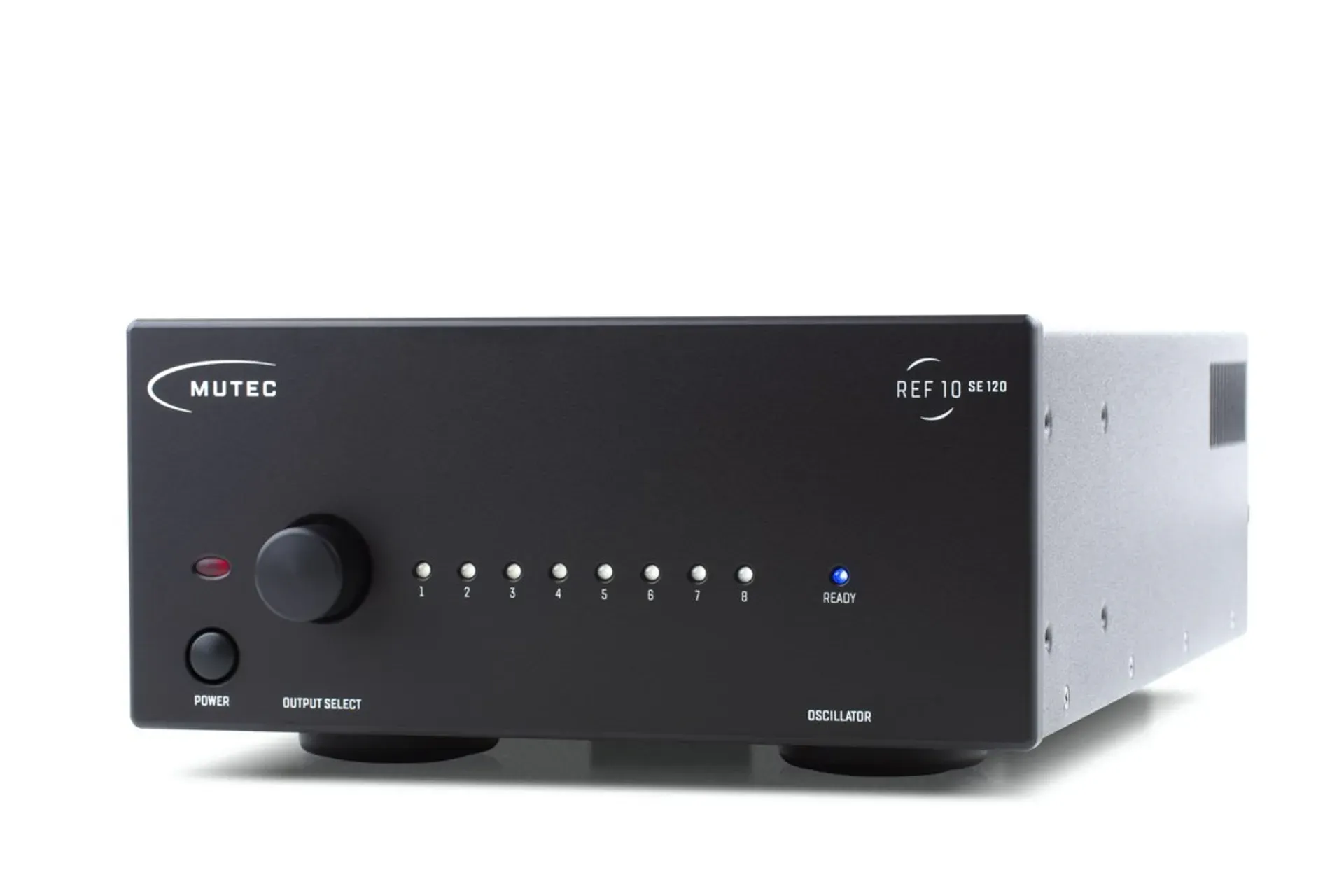

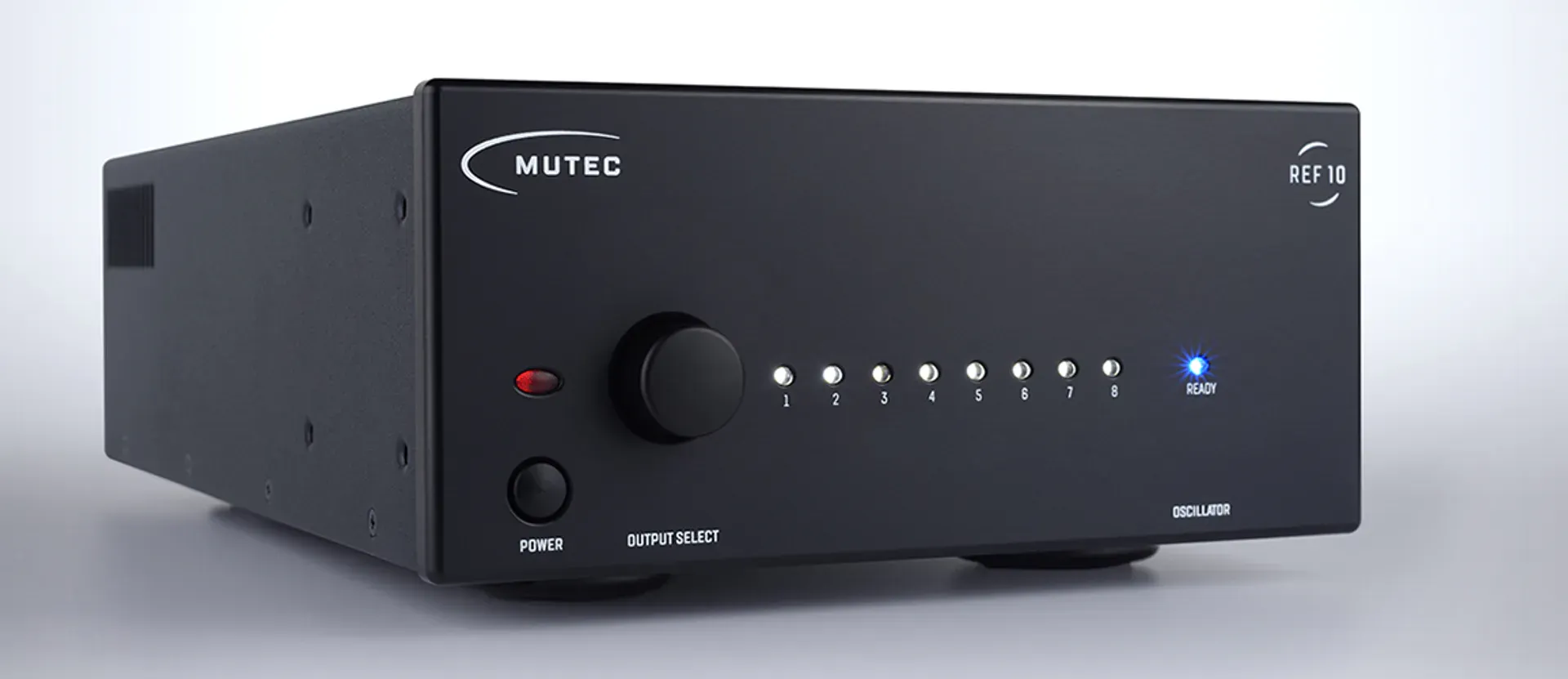

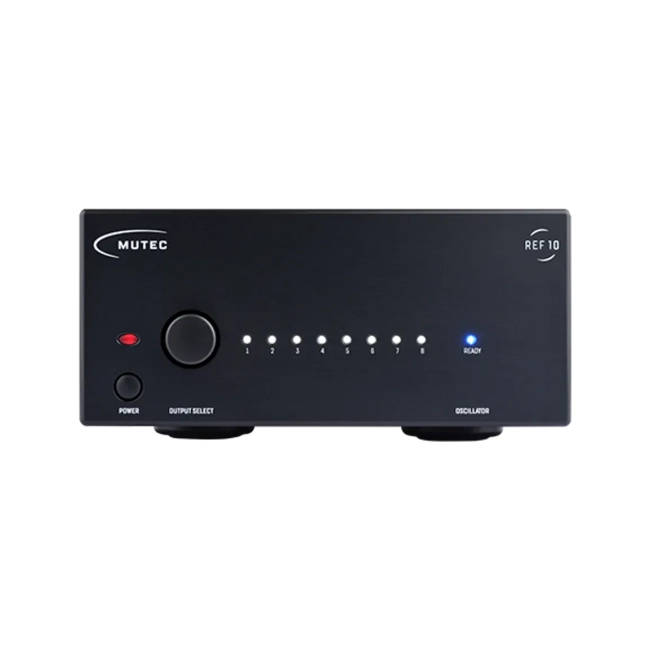

Mutec REF 10 – referencyjny zegar wzorcowy 10 MHz do systemów cyfrowych

Mutec REF 10 to audiofilski, referencyjny generator zegara 10 MHz zaprojektowany z myślą o poprawie pracy kompatybilnych urządzeń cyfrowych w zaawansowanym torze audio. Jeśli budujesz system, w którym liczy się precyzja taktowania, stabilność sygnału i maksymalnie niskie zakłócenia czasowe, ten model pełni rolę centralnego wzorca odniesienia dla przetworników DAC, zegarów audio, serwerów muzycznych oraz innych zgodnych urządzeń. Konstrukcja opiera się na oscylatorze kwarcowym OCXO, ośmiu wyjściach BNC oraz wewnętrznym podwójnym zasilaniu liniowym. REF 10 generuje sygnał fali prostokątnej 10,000 MHz, a jego parametry szumu fazowego i jittera zostały opracowane z myślą o najbardziej wymagających systemach cyfrowego odtwarzania muzyki. To urządzenie dla Ciebie, jeśli traktujesz zegarowanie jako istotny element całego toru, a nie tylko techniczny dodatek.

Dla kogo jest ten produkt?

Mutec REF 10 jest przeznaczony dla użytkowników zaawansowanych systemów cyfrowego audio, którzy korzystają z urządzeń kompatybilnych z zewnętrznym sygnałem referencyjnym 10 MHz i chcą oprzeć ich pracę na wysokiej klasy zegarze wzorcowym.

Najważniejsze zalety

• Referencyjny sygnał 10 MHz dla systemu cyfrowego. REF 10 generuje sygnał wzorcowy o częstotliwości 10,000 MHz. Dzięki temu może współpracować z kompatybilnymi przetwornikami DAC, zegarami taktującymi, serwerami muzycznymi i zegarami audio.
• Bardzo niski szum fazowy i jitter. Dla wersji REF 10 podano szum fazowy na poziomie ≤ -116 dB przy 1 Hz oraz jitter w paśmie 1–100 Hz około 22 fs. To parametry istotne w systemach, w których precyzja czasowa sygnału cyfrowego ma kluczowe znaczenie.
• Osiem wyjść BNC z różnymi impedancjami. Urządzenie oferuje 2 wyjścia BNC 50 Ω oraz 6 wyjść BNC 75 Ω. Taka konfiguracja ułatwia dopasowanie REF 10 do różnych kompatybilnych urządzeń innych producentów.
• Galwanicznie izolowane i indywidualnie załączane wyjścia. Każde z referencyjnych wyjść BNC może zostać osobno wyłączone. Pozwala to pozostawić aktywne tylko te wyjścia, których realnie używasz w danej konfiguracji.
• Wewnętrzne podwójne zasilanie liniowe. REF 10 wykorzystuje wewnętrzne podwójne zasilanie liniowe. Producent wskazuje również specjalnie dostrajane, niskoszumowe zasilacze dla poszczególnych obwodów.
• Konstrukcja zaprojektowana pod kątem ochrony przed zakłóceniami. Obwody umieszczono w stalowej obudowie o grubości 1,5 mm. Według opisu produktu takie rozwiązanie ma pomagać w izolowaniu wrażliwej elektroniki od zewnętrznych zakłóceń elektrycznych.

Technologia i detale

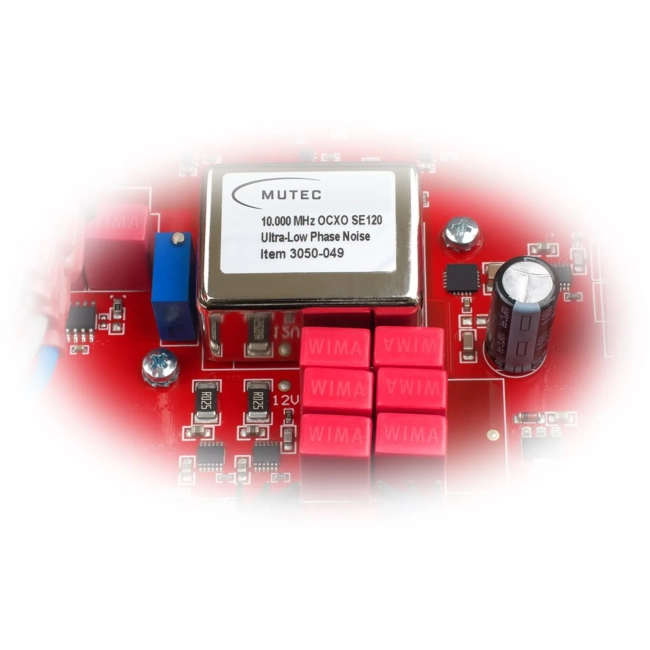

Sercem Mutec REF 10 jest oscylator kwarcowy OCXO 10,000 MHz. Producent podkreśla, że w konstrukcji zastosowano ręcznie składane niemieckie oscylatory OCXO, zaprojektowane z myślą o bardzo niskim szumie fazowym. W audio cyfrowym kluczowe znaczenie ma stabilność krótkookresowa, ponieważ to ona wiąże się z precyzją odstępów czasowych pomiędzy próbkami. Właśnie dlatego REF 10 został opracowany jako zewnętrzny wzorzec 10 MHz dla urządzeń, które potrafią przyjąć taki sygnał.

Istotnym elementem projektu jest format sygnału wyjściowego. REF 10 generuje falę prostokątną 10,000 MHz o poziomie 2 Vpp i współczynniku wypełnienia 50:50. Według opisu producenta takie rozwiązanie wybrano ze względu na efektywną prędkość narastania zboczy oraz dążenie do minimalizacji jittera w porównaniu z wolniej narastającą falą sinusoidalną. Urządzenie udostępnia łącznie osiem wyjść BNC: dwa o impedancji 50 Ω i sześć o impedancji 75 Ω. Wszystkie wyjścia są niezbalansowane, izolowane galwanicznie i mogą być indywidualnie załączane, co pozwala ograniczyć aktywność torów, które nie są potrzebne w aktualnej konfiguracji.

Duży nacisk położono również na zasilanie i ekranowanie. REF 10 ma wewnętrzne podwójne zasilanie liniowe, pobiera 12 W podczas wygrzewania oscylatora i 8 W nominalnie. W konstrukcji opisano zastosowanie transformatora toroidalnego, kondensatorów low ESR oraz wielopoziomowych, niskoszumowych źródeł napięcia dla obwodów. Obudowa wykonana jest ze stali o grubości 1,5 mm i wykończona czarnym lakierem proszkowym, a panel czołowy z anodyzowanego aluminium. Całość wpisuje się w założenie urządzenia referencyjnego: minimalizm obsługi, precyzja działania i zgodność z wymagającymi torami cyfrowymi.

Dane techniczne

FAQ

Czy Mutec REF 10 jest przetwornikiem DAC?

Nie. Mutec REF 10 jest referencyjnym zegarem wzorcowym 10 MHz, który dostarcza sygnał taktujący do kompatybilnych urządzeń cyfrowych.

Ile wyjść ma Mutec REF 10?

Urządzenie ma osiem referencyjnych wyjść BNC: dwa wyjścia 50 Ω oraz sześć wyjść 75 Ω. Wszystkie są niezbalansowane i mogą pracować jednocześnie.

Czy każde wyjście można wyłączyć osobno?

Tak. Opis produktu wskazuje, że każde referencyjne wyjście BNC może być indywidualnie załączane, dzięki czemu możesz aktywować tylko te porty, których używasz.

Jakiego sygnału wyjściowego używa REF 10?

REF 10 generuje falę prostokątną 10,000 MHz o poziomie 2 Vpp i współczynniku wypełnienia 50:50.
