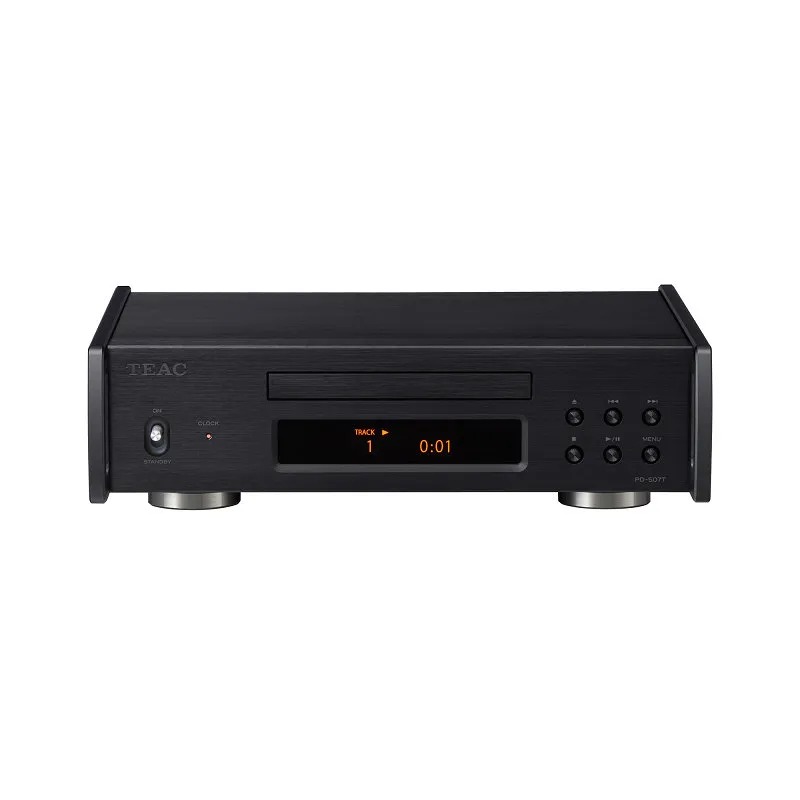

Name: TEAC PD-507T czarny
Brand: TEAC
SKU: 6683
Price: 5699.00 PLN
Availability: InStock

TEAC PD-507T czarny to transport CD przeznaczony do systemu, w którym za konwersję sygnału odpowiada osobny przetwornik C/A. Urządzenie odczytuje płytę i przekazuje cyfrowy sygnał audio przez wyjście koncentryczne lub optyczne. Nie ma wbudowanego DAC-a ani wyjścia analogowego, dlatego pozwala Ci wykorzystać przetwornik, który już posiadasz.

Podstawą konstrukcji jest mechanizm oparty na TEAC CD-5020A, zamontowany w układzie półpływającym. Producent zastosował też oddzielne obwody prostownicze dla wybranych sekcji oraz oscylator o niskim szumie fazowym. Jeżeli Twój system korzysta z zewnętrznego zegara, PD-507T może przyjąć sygnał synchronizacji 10 MHz. Całość zamknięto w kompaktowej obudowie serii Reference 500 z bursztynowym wyświetlaczem OLED.

Co wyróżnia TEAC PD-507T czarny?

Technologie, które mają znaczenie

Mechanizm TEAC CD-5020A

PD-507T wykorzystuje mechanizm transportu oparty na konstrukcji TEAC CD-5020A oraz specjalnie opracowany układ napędowy. To część odpowiedzialna za pracę płyty i jej odczyt, zanim sygnał trafi do wyjścia cyfrowego.

Konstrukcja półpływająca

Półpływający montaż mechanizmu współpracuje z panelem górnym i stopami izolacyjnymi. Według instrukcji niewielki ruch panelu oraz mechanizmu z szufladą jest zamierzony — nie oznacza sam w sobie usterki.

Zasilanie sekcji odczytu i sygnału cyfrowego

W urządzeniu pracuje transformator toroidalny. TEAC rozdzielił obwody prostownicze silnika i układu odczytu od obwodów zegara i wyjścia cyfrowego; rozwiązanie to jest elementem architektury transportu, a nie funkcją wymagającą ustawień przez użytkownika.

Taktowanie wewnętrzne i synchronizacja

Własny oscylator kwarcowy transportu cechuje niski szum fazowy. Wejście BNC daje dodatkowo możliwość pracy z odpowiednim zewnętrznym sygnałem zegara 10 MHz — jest to wejście synchronizacji, nie wejście audio.

Funkcje i zastosowanie w praktyce

Połączenie z przetwornikiem

PD-507T wysyła dźwięk w postaci cyfrowej przez wyjście koncentryczne RCA albo optyczne. Do odsłuchu potrzebujesz urządzenia z odpowiednim wejściem cyfrowym i przetwornikiem C/A.

Po podłączeniu przewodu wybierz w menu DIGITAL OUT wyjście COAXIAL lub OPTICAL zgodnie z użytym połączeniem; ustawieniem domyślnym jest COAXIAL. Złącze UPDATE jest przeznaczone do czynności serwisowych — nie podłączaj do niego urządzeń bez instrukcji działu serwisowego TEAC.

Praca z zewnętrznym zegarem

Wejście BNC pozwala zsynchronizować transport ze zgodnym generatorem sygnału 10 MHz. Rozwiązanie jest przeznaczone do systemu wyposażonego w takie źródło taktowania.

Po doprowadzeniu właściwego sygnału ustaw CLOCK SYNC na ON. Jeśli nie korzystasz z zewnętrznego zegara, pozostaw ustawienie OFF; jest ono wybrane fabrycznie.

Przygotowanie do pracy i transportu

Mechanizm jest zabezpieczony dwiema śrubami na czas przewozu. Przed instalacją urządzenia trzeba je wykręcić, aby transport mógł pracować prawidłowo.

Zachowaj śruby i zamontuj je ponownie przed przewożeniem PD-507T. Przed przeniesieniem wyjmij płytę; nie podnoś ani nie przesuwaj urządzenia podczas odtwarzania.

Ustawienie i zasilanie

Transport wymaga stabilnego miejsca i przestrzeni zapewniającej wentylację. Wersja europejska jest przeznaczona do zasilania napięciem 220–240 V przy częstotliwości 50/60 Hz; przed podłączeniem sprawdź oznaczenie na tylnej ściance swojego egzemplarza.

Pozostaw co najmniej 3 cm od ścian i innych urządzeń. W regale zapewnij ponadto minimum 5 cm nad obudową i 10 cm za nią. Użyj dołączonego przewodu zasilającego, a wtyczkę podłącz do gniazdka sieciowego po wykonaniu pozostałych połączeń.

Parametr	Wartość
Model i wykończenie	TEAC PD-507T-B, czarne
Seria	Reference 500
Typ urządzenia	Transport CD
Mechanizm	Oparty na TEAC CD-5020A
Liczba płyt	1
Obsługiwane nośniki	Audio CD; CD-R i CD-RW nagrane i sfinalizowane jako Audio CD (CD-DA); płyty CD 8 cm bez adaptera
Wyjście cyfrowe koncentryczne	1 × RCA; 0,5 Vpp, 75 Ω
Wyjście cyfrowe optyczne	1 × TOS; JEITA RC5720C
Wybór aktywnego wyjścia cyfrowego	COAXIAL lub OPTICAL; domyślnie COAXIAL
Wejście synchronizacji zegara	1 × BNC; 10 MHz; impedancja wejściowa 50 Ω
Akceptowany sygnał zegara	Prostokątny o poziomie równoważnym TTL lub sinusoidalny 0,5–1,0 Vrms
Wejście sterujące 12V TRIGGER IN	1 × monofoniczny minijack 3,5 mm; 12 V, 1 mA
Wyjście sterujące 12V TRIGGER THROUGH	1 × monofoniczny minijack 3,5 mm
Złącze UPDATE	Port do czynności serwisowych
Wyświetlacz	Bursztynowy OLED
Funkcje odtwarzania	Odtwarzanie normalne, powtarzanie utworu lub płyty, odtwarzanie losowe, programowanie utworów, opcjonalny automatyczny start po włączeniu
Automatyczne przejście w stan czuwania	Domyślnie po około 30 minutach bez dźwięku i obsługi; regulacja 5–255 minut co 5 minut; możliwość wyłączenia
Zasilanie wersji europejskiej	AC 220–240 V, 50/60 Hz
Pobór mocy	4 W
Pobór mocy w stanie czuwania	0,3 W
Temperatura pracy	+5 do +35°C
Wilgotność podczas pracy	5–85%, bez kondensacji
Wymiary z wystającymi elementami (szer. × wys. × gł.)	290 × 84,5 × 248,8 mm
Masa	4,0 kg
Wyposażenie	Przewód zasilający, pilot RC-1338, 2 baterie AAA, 3 podkładki pod stopy, instrukcja
