Name: TEAC PD-507T srebrny
Brand: TEAC
SKU: 6686
Price: 5699.00 PLN
Availability: InStock

TEAC PD-507T srebrny to transport CD przeznaczony do systemu, w którym za konwersję cyfrowo-analogową odpowiada osobny przetwornik lub urządzenie z wbudowanym DAC-em. Jego zadaniem jest odczyt płyty i przekazanie sygnału przez wybrane wyjście cyfrowe. Jeśli masz już przetwornik, nie musisz zastępować go kolejnym odtwarzaczem z własną sekcją analogową.

Podstawą konstrukcji jest mechanizm oparty na TEAC CD-5020A, zamontowany półpływająco i współpracujący ze zmodyfikowanym układem napędowym. Producent zastosował również oddzielne sekcje zasilania istotnych układów oraz wejście synchronizacji z zewnętrznym zegarem 10 MHz. Całość mieści się w obudowie serii Reference 500 i daje Ci wybór między cyfrowym połączeniem koaksjalnym a optycznym.

Co wyróżnia TEAC PD-507T srebrny?

Technologie, które mają znaczenie

Mechanizm oparty na TEAC CD-5020A

TEAC wykorzystał mechanizm CD-5020A jako bazę transportu i zastosował zmodyfikowany układ napędowy. To od tego zespołu zaczyna się odczyt płyty, zanim sygnał zostanie przekazany do wyjścia cyfrowego.

Półpływająca konstrukcja i stopy Stress-Less

Mechanizm jest mocowany półpływająco; konstrukcja obejmuje także półpływający panel górny oraz stopy izolacyjne Stress-Less. Rozwiązania te służą ograniczaniu wpływu drgań na pracę transportu. Niewielka ruchomość tych elementów wynika z przyjętej konstrukcji.

Zasilanie wydzielonych układów

W urządzeniu zastosowano transformator toroidalny, oddzielne układy prostownicze dla silnika i głowicy odczytującej oraz osobne sekcje zasilania zegara i wyjścia cyfrowego. Taki podział porządkuje zasilanie układów pełniących różne funkcje podczas odczytu i transmisji sygnału.

Oscylator i synchronizacja zewnętrzna

PD-507T korzysta z oscylatora kwarcowego o niskim szumie fazowym. Wejście BNC umożliwia synchronizację z kompatybilnym zegarem 10 MHz, gdy korzystasz z takiego źródła taktowania w swoim systemie.

Funkcje i zastosowanie w praktyce

Połączenie z przetwornikiem i wybór wyjścia

Transport przekazuje sygnał z CD przez cyfrowe wyjście koaksjalne RCA albo optyczne. Nie ma wyjścia analogowego, więc do uzyskania dźwięku potrzebuje zewnętrznego DAC-a lub urządzenia z odpowiednim wejściem cyfrowym i własnym przetwornikiem.

Podłącz wybrane wyjście do odpowiadającego mu wejścia i ustaw opcję DIGITAL OUT w menu. Fabrycznie wybrane jest COAXIAL; po podłączeniu przewodu optycznego wybierz OPTICAL. Sygnał trafia do wyjścia wskazanego w ustawieniach, a nie do obu jednocześnie.

Współpraca z zewnętrznym zegarem

Wejście BNC przyjmuje sygnał synchronizacji 10 MHz. Pozwala to korzystać z zewnętrznego zegara zgodnego z parametrami wejścia transportu.

Po połączeniu urządzeń przewodem BNC włącz CLOCK SYNC w menu PD-507T. Fabryczne ustawienie tej funkcji to OFF; wymagania dotyczące sygnału i impedancji wejścia znajdziesz w tabeli danych technicznych.

Przygotowanie transportu i miejsce instalacji

Mechanizm jest na czas przewozu zabezpieczony dwiema śrubami od spodu obudowy. Wykręć je przed pierwszym użyciem, zachowaj i zamontuj ponownie przed kolejnym transportem urządzenia.

Ustaw PD-507T stabilnie, pozostawiając co najmniej 3 cm od ścian i innych urządzeń. W regale zapewnij dodatkowo minimum 5 cm nad obudową i 10 cm za nią; nie stawiaj transportu na wzmacniaczu. Używaj dołączonego przewodu zasilającego i sprawdź, czy napięcie sieci odpowiada oznaczeniu na Twoim egzemplarzu.

Dobór płyt do odtwarzania

PD-507T obsługuje płyty Audio CD oraz prawidłowo nagrane, sfinalizowane CD-R i CD-RW w formacie CD-DA. Możesz również odtwarzać płyty CD o średnicy 8 cm bez adaptera.

Jeśli korzystasz z nagrywanych płyt, zakończ ich zapis finalizacją przed włożeniem do transportu. Nie próbuj odtwarzać innych rodzajów nośników: instrukcja ostrzega przed możliwością pojawienia się głośnego sygnału.

Parametr	Wartość
Typ urządzenia	Transport CD
Seria	TEAC Reference 500
Wariant kolorystyczny	Srebrny (PD-507T-S)
Mechanizm bazowy	TEAC CD-5020A
Liczba odtwarzanych płyt	1
Obsługiwane płyty	Audio CD; prawidłowo nagrane i sfinalizowane CD-R/CD-RW w formacie CD-DA; płyty CD 8 cm bez adaptera

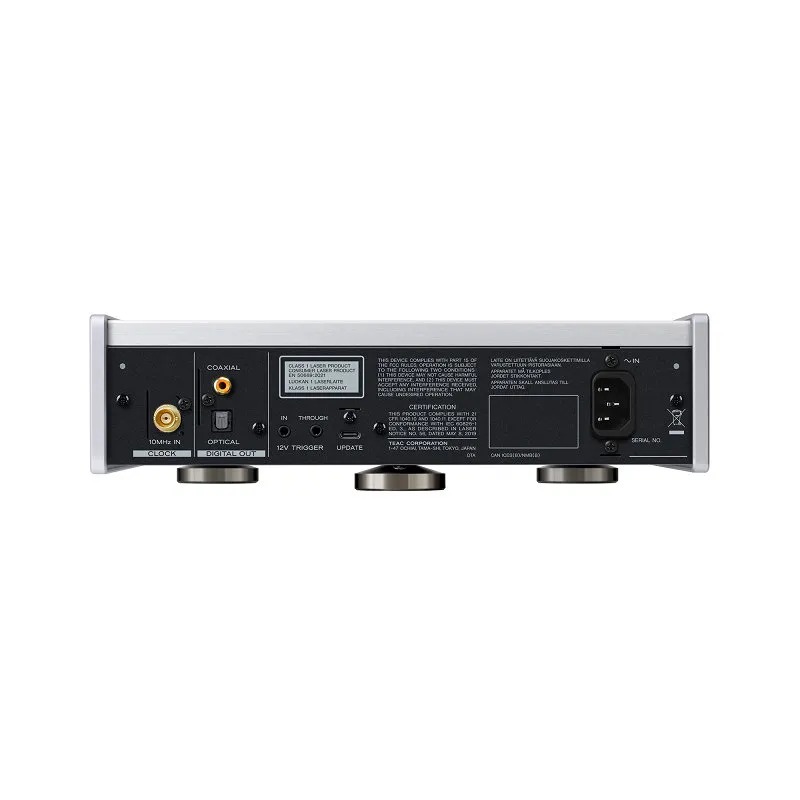

Cyfrowe wyjście koaksjalne	1 × RCA; 0,5 Vpp; 75 Ω
Cyfrowe wyjście optyczne	1 × TOS; standard JEITA RC5720C
Wybór wyjścia cyfrowego	COAXIAL lub OPTICAL w menu DIGITAL OUT; ustawienie fabryczne: COAXIAL
Wejście synchronizacji zegara	1 × BNC; 10 MHz; impedancja wejściowa 50 Ω
Sygnał zegara zewnętrznego	Prostokątny o poziomie odpowiadającym TTL lub sinusoidalny 0,5–1,0 Vrms
TRIGGER IN	1 × monofoniczne gniazdo mini-jack 3,5 mm; 12 V / 1 mA
TRIGGER THROUGH	1 × monofoniczne gniazdo mini-jack 3,5 mm; wyjście przelotowe sygnału TRIGGER IN
Złącze UPDATE	1 × port serwisowy
Wyświetlacz	Bursztynowy OLED
Zasilanie wersji europejskiej	AC 220–240 V, 50/60 Hz
Pobór mocy	4 W
Pobór mocy w trybie czuwania	0,3 W
Wymiary z elementami wystającymi (szer. × wys. × gł.)	290 × 84,5 × 248,8 mm
Masa	4,0 kg
Temperatura pracy	+5 do +35°C
Wilgotność pracy	5–85%, bez kondensacji
Wyposażenie	Przewód zasilający, pilot RC-1338, 2 baterie AAA, 3 podkładki pod stopy, instrukcja
